Обладатель Кубка Дель Соль

Подстаканник, установленный на вентиляционном отверстии, предназначен для замены дефлектора для ног пассажира (правого пассажира) Del Sol.

Имеет складную петлю с дополнительным бесшовным шарнирным штифтом, а также систему крепления с прорезями для регулировки высоты и угла. Создан для того, чтобы чувствовать себя как дома в интерьере, благодаря фурнитуре, вдохновленной OEM, и нескольким стилям крышки, подходящим для вашей конструкции.

Простое оборудование. Чистая установка. На самом деле функционально.

Спецификация материалов (BOM)

Требуемое оборудование:

(1x) Термофиксирующая вставка M4 (крепление вентиляционного отверстия)

(1x) Болт с потайной головкой M4 (основание подстаканника)

Варианты петель:

Вариант А — Бесшовный (рекомендуется):

(1x) стержень 3 мм (обрезанный по ширине петли)

Нить (чтобы расплавить/зафиксировать концы с помощью паяльника или 3D-ручки)

Вариант Б — Простое оборудование:

(4x) Винты с полукруглой головкой M3 (верхние и нижние петли)

Инструкция по сборке

1. Подготовьте детали

Очистите отпечатки (устраните заусенцы/отшлифуйте ��ри необходимости).

Проверьте установку компонентов петли перед окончательной сборкой.

2. Установите термофиксирующую вставку.

Установите термофиксируемую вставку M4 в крепление вентиляционного отверстия.

Используйте паяльник или термоинструмент.

Убедитесь, что вставка расположена прямо и заподлицо.

3. Петля в сборе (верхняя и нижняя)

Вариант А — Бесшовный (рекомендуется):

(Необязательно, но рекомендуется) Вставьте стержень диаметром 3 мм в дрель и слегка расширьте отверстия для петель (это помогает обеспечить плавное вращение и правильное выравнивание).

Вставьте стержень через точки шарнира

Обрезать по ширине

Слегка расплавьте нить с обоих концов (паяльником или 3D-ручкой).

Создает чистый, непрерывный шарнирный штифт, имеющий внешний вид в OEM-стиле.

Вариант Б — Аппаратное обеспечение М3:

Установите винты с полукруглой головкой М3 в местах петель.

Винты сами ввинчиваются в пластик.

Затягивайте до упора (не перетягивайте).

⚙ Установка

Прежде чем прикреплять узел подстаканника, сначала установите вентиляционное о��верстие для ног.

Совместите основание подстаканника с креплением вентиляционного отверстия.

Установите болт М4 с потайной головкой в термофиксируемую вставку.

Оставьте слегка свободным для регулировки.

— Основание подстаканника имеет прорези, позволяющие:

Регулировка угла

Регулировка высоты

— Установите желаемое положение, затем полностью затяните болт М4.

— Проверьте движение шарнира и зазор.

Рекомендации по печати

Минимальный рекомендуемый материал:

PETG ✅ (базовый уровень безопасности для внутренних помещений)

Предпочтительно:

ABS/ASA (наилучшая термостойкость + долговечность)

Не рекомендуется:

PLA / PLA+ ❌ (Может размягчаться и деформироваться при высоких внутренних температурах)

Рекомендуемые настройки

Заполнение: 20-40 %

Стены: 3-4+ (прочность петель имеет значение)

Высота слоя: 0,2 мм

Ориентация печати

Основные компоненты: плоская печать (как импортная) для лучшей прочности и приле��ания.

Текстурированные крышки: печать слегка наклонена для улучшения качества поверхности и детализации текстуры.

Примечания по прочности

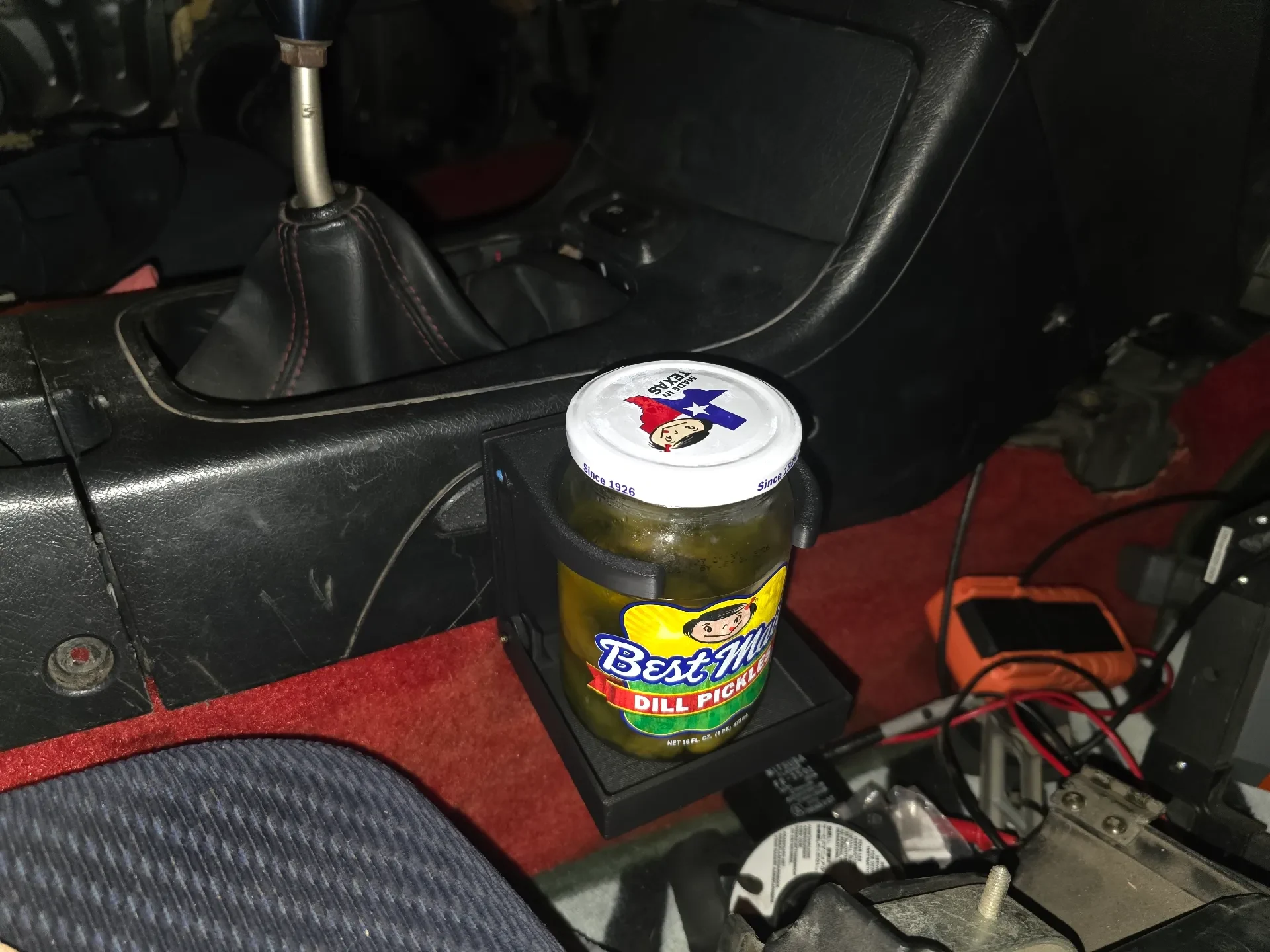

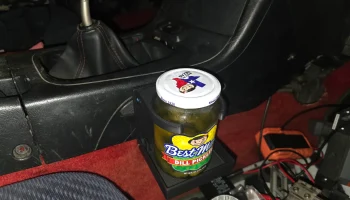

Петли предназначены для использования в реальных условиях (да, включая полную банку соленых огурцов).

— Общая сила зависит от:

Выбор материала

Качество печати/настройки

Установка и монтаж

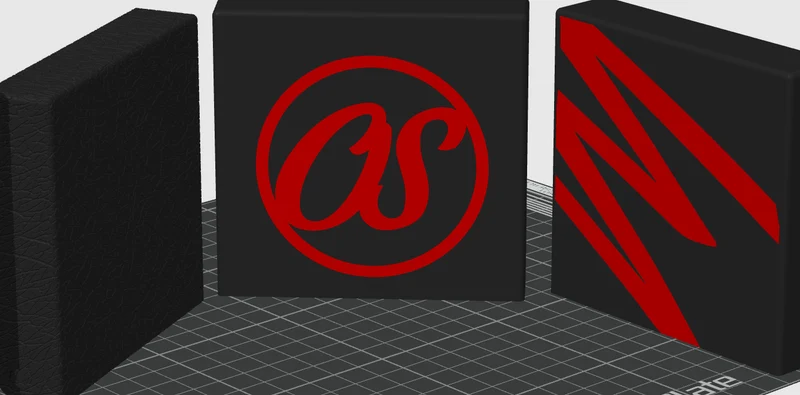

Включенные варианты крышек (4 варианта)

Простая крышка

Гладкая поверхность для наклеек или индивидуальной отделки

OEM-текстурная крышка

Соответствует внутренней текстуре заводского стиля.

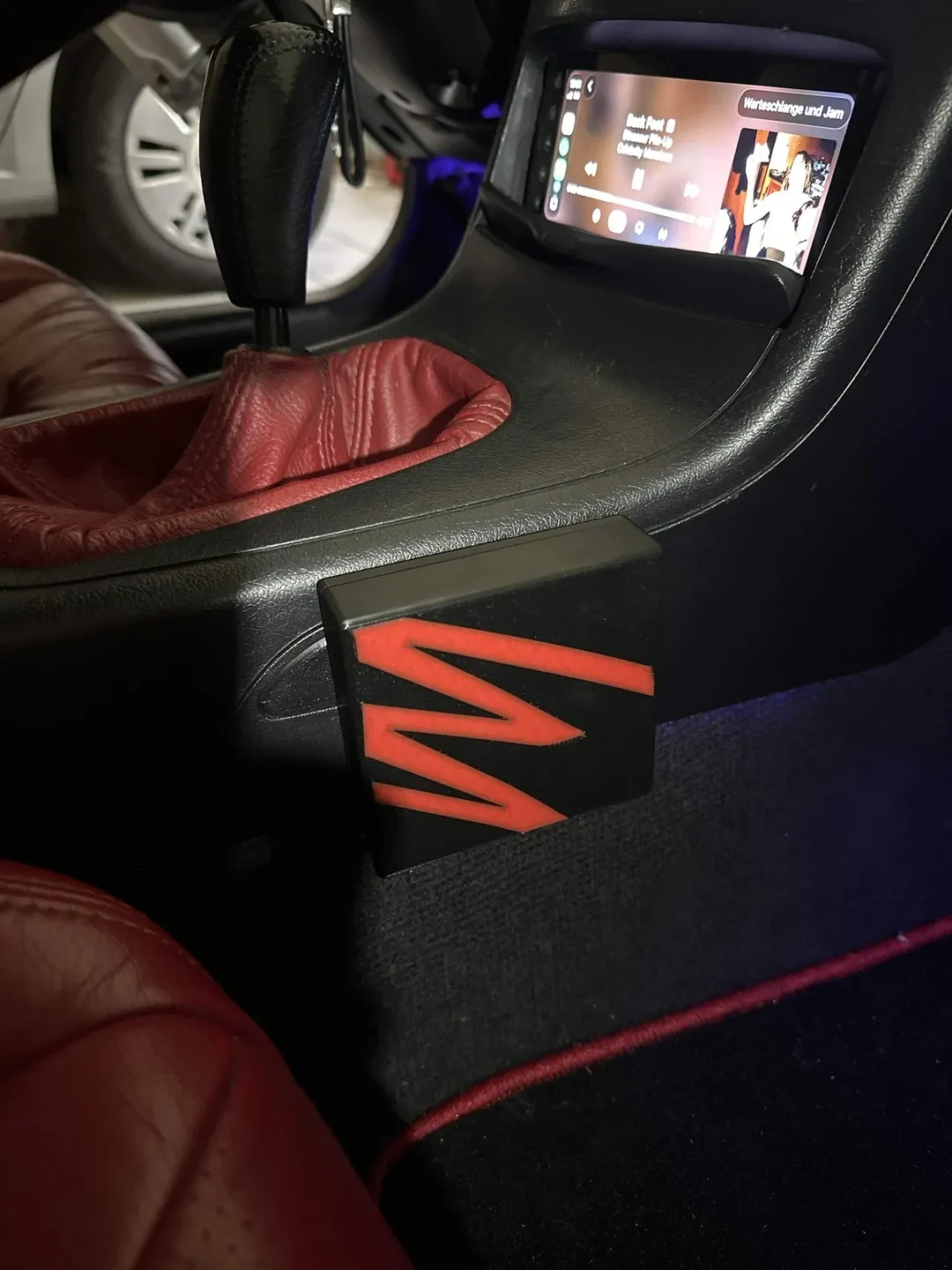

Крышка Del Sol с зигзагом

Вдохновлен классическим рисунком н��польного коврика OEM.

Крышка OldSols «OS»

Вариант логотипа, вдохновленный сообществом

Дополнительные обновления

Добавьте к основанию резиновую вставку или вкладыш для корпуса для улучшения сцепления.

Выровняйте внутренние стенки кольца пеной в зависимости от размера напитка, чтобы уменьшить дребезжание и улучшить фиксацию.

⚠ Отка�� от ответственности

Это аксессуар, напечатанный на 3D-принтере, предназначенный для использования в небольших помещениях.

Перед использованием всегда проверяйте правильность установки и надежность установки.

Не несет ответственности за разливы, уроненные напитки или напитки, употребляемые в агрессивных условиях.
