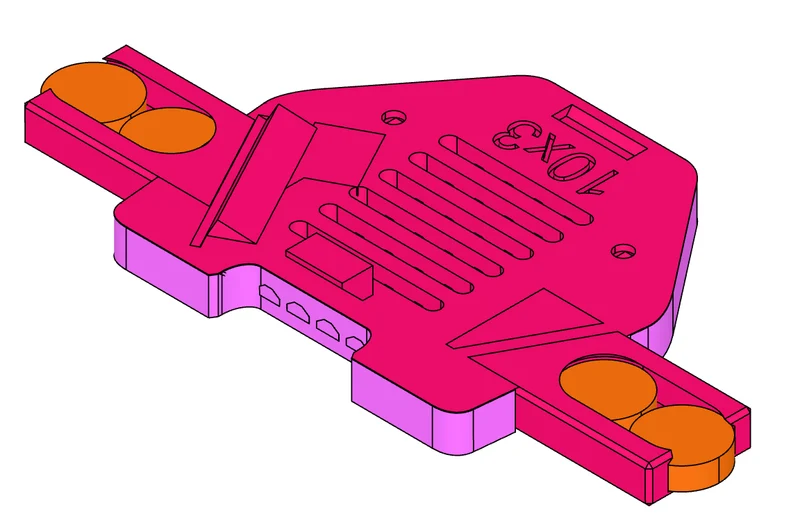

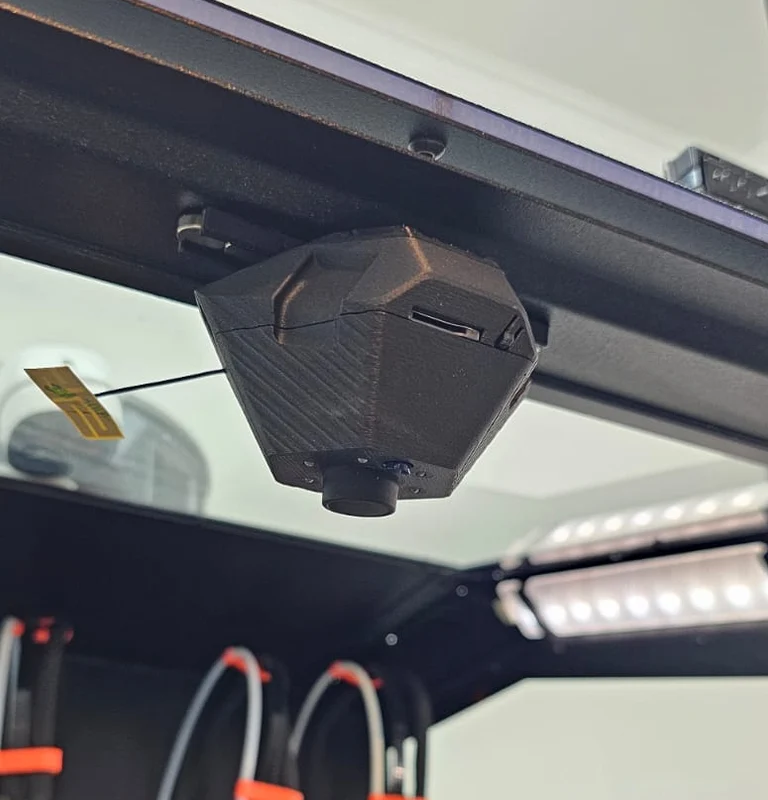

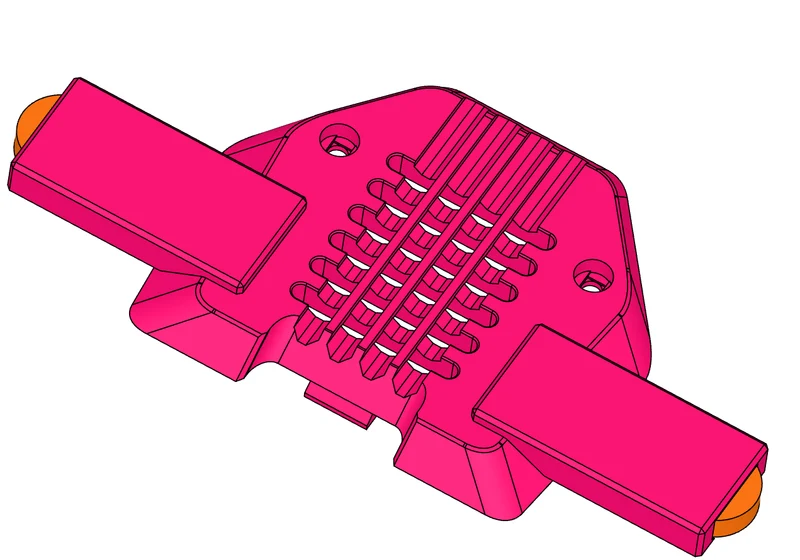

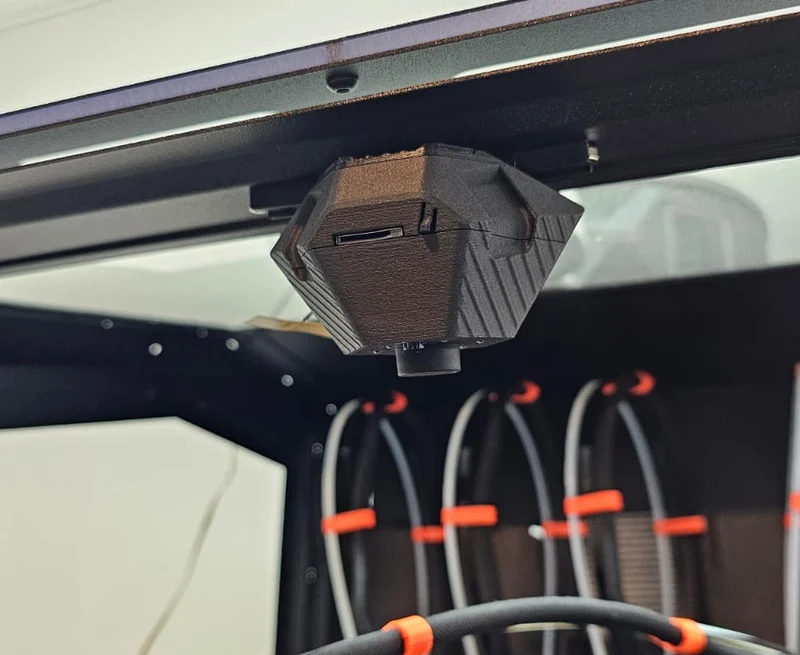

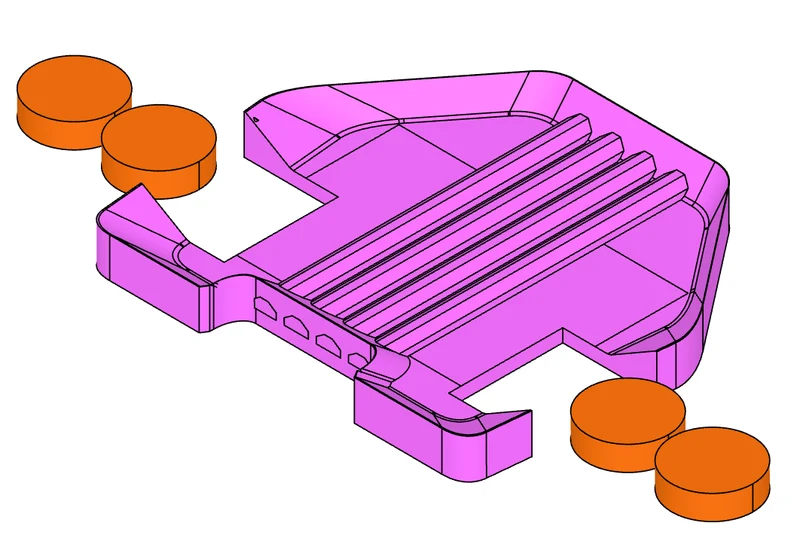

Камера Core One для оригинального корпуса Prusa XL с четырьмя магнитами диаметром 10 мм и толщиной 3 мм.

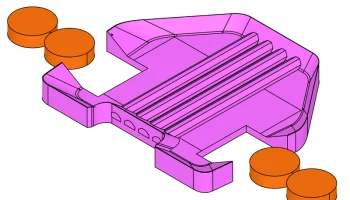

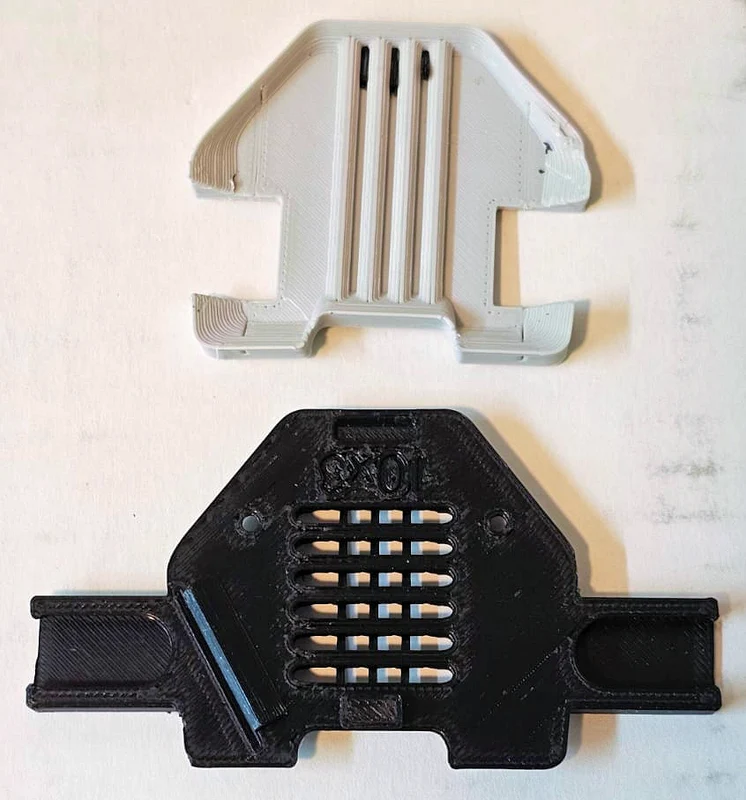

Крылатое магнитное крепление от pcgeekesq по адресу https://www.printables.com/model/1478253-Magnetic-mount-mod-adapt-buddy3d-coreone-camera-to послужило вдохновением для создания этого дизайна. У меня были магниты диаметром 3 мм, поэтому пришлось изменить конструкцию. Более толстые магниты требовали, чтобы нижнюю часть крышки нельзя было печатать непосредственно на печатной платформе. Поэтому я использовал конструкцию из нескольких материалов PETG(деталь)/PLA(опора).

Крепление было разработано с использованием https://build123d.readthedocs.io/, языка САПР с использованием Python. Код прилагается, если вы хотите с ним поиграть.

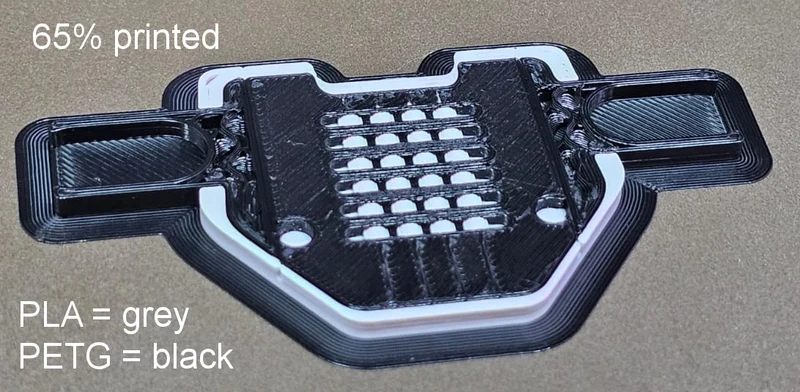

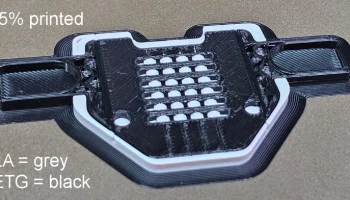

Печать была сделана из PETG с использованием PLA в качестве вспомогательного материала для печати на мультиматериале Prusa XL. Настройки можно посмотреть в файле 3mf. Наиболее важными настройками являются: (1) настройки печати на 0,2 мм BREAKAWAY FULL (2) включение «интерфейсных оболочек» и (3) медленная печать на всех интерфейсах между PETG и PLA (см. https://www.youtube.com/watch?v=-2K67P5L8A4).

Процесс:

Импортируйте все STL одновременно, ответьте «да» в многочастном диалоговом окне.

Выберите предустановку принтера «Полный отрыв» (поддержка всех материалов с одним и тем же материалом) или «Отрывной интерфейс» (поддержка материала только ��а интерфейсе).

Выберите экструдеры, которые будут использоваться для двух типов материалов.

Имя Значение Описание
Создать вспомогательный материал. Включите. Чтобы создать вспомогательный материал.
Поддержка автогенерации. Включить обнаружение нависания включено.
Расстояние между шаблонами интерфейса 0 мм. Установите значение 0, чтобы получить сплошно�� интерфейс.
Поддержка только на рабочей пластине Включено Поддержка может начинаться только на печатной платформе
Расстояние XY между объектом и его опорой 40% Устанавливает ширину зазора между моделью и опорами.
Синхронизировать со слоями объекта. Включить. Опоры будут печататься на той же высоте слоя, что и сама модель.
Экструдеры с протирающей башней от 1 до 5, установленные на экструдер основной части
Температура слоя экструдера от 1 до 5 устанавливается так, чтобы экструдер покрывал большую часть площади слоя.
Нет разреженных слоев. Включить. Это будет печатать только башню вытеснения для слоев с изменением цвета, а остальные пропускать.
Оболочки интерфейса Включить оболочки Force там, где встречаются части

Снижение скорости печати было необходимо только в углублениях материала подложки, где PETG некуда было зацепиться за скользкий PLA. Я установил скорость печати с помощью модификатора, охватывающего только объем вокруг впадин. Вероятно, не было необходимости устанавливать все эти значения на 10 мм/с: Мосты, Внешние периметры, Заполнение зазора, Над мостами [при 50 %], Скорость для перекрытия 0 % (мост), Скорость для перекрытия 25 %:, Скорость для перекрытия 50 %, Скорость для перекрытия 75 %, Периметры, Малые периметры, Верхнее сплошное заполнение,

Для этого принта мне пришлось использовать поля, чтобы два крыла не деформировались вверх. Кроме того, я установил температуру стола на температуру PETG из-за деформации.

Кабель питания USB необходимо проложить влево, затем назад и вниз через отверстие в левом заднем нижнем углу задней панели (слева от первой головки инструмента).
