Описание

Доступный проигрыватель Arduino, предназначенный для замедленной съемки. Его также можно использовать для фотограмметрии или видео, изменив код.

По умолчанию он запускает камеру, затем поворачивает ее на заданное количество шагов и ждет периода задержки.

Это вторая версия проекта, первая версия работает в моей фотостудии последние несколько месяцев без каких-либо проблем. Я тестировал его с нагрузкой до 1,5 кг с передачей LO, с передачей HI более реалистично около 0,5 кг.

Скоро: горшки для растений, предназначенные для замедленной съемки.

G-код включен для Prusa i3 Mk3, компоненты также должны подходить к печатной платформе Prusa Mini.

Видео сборки

Инструкции

Обновление 08.06.2022

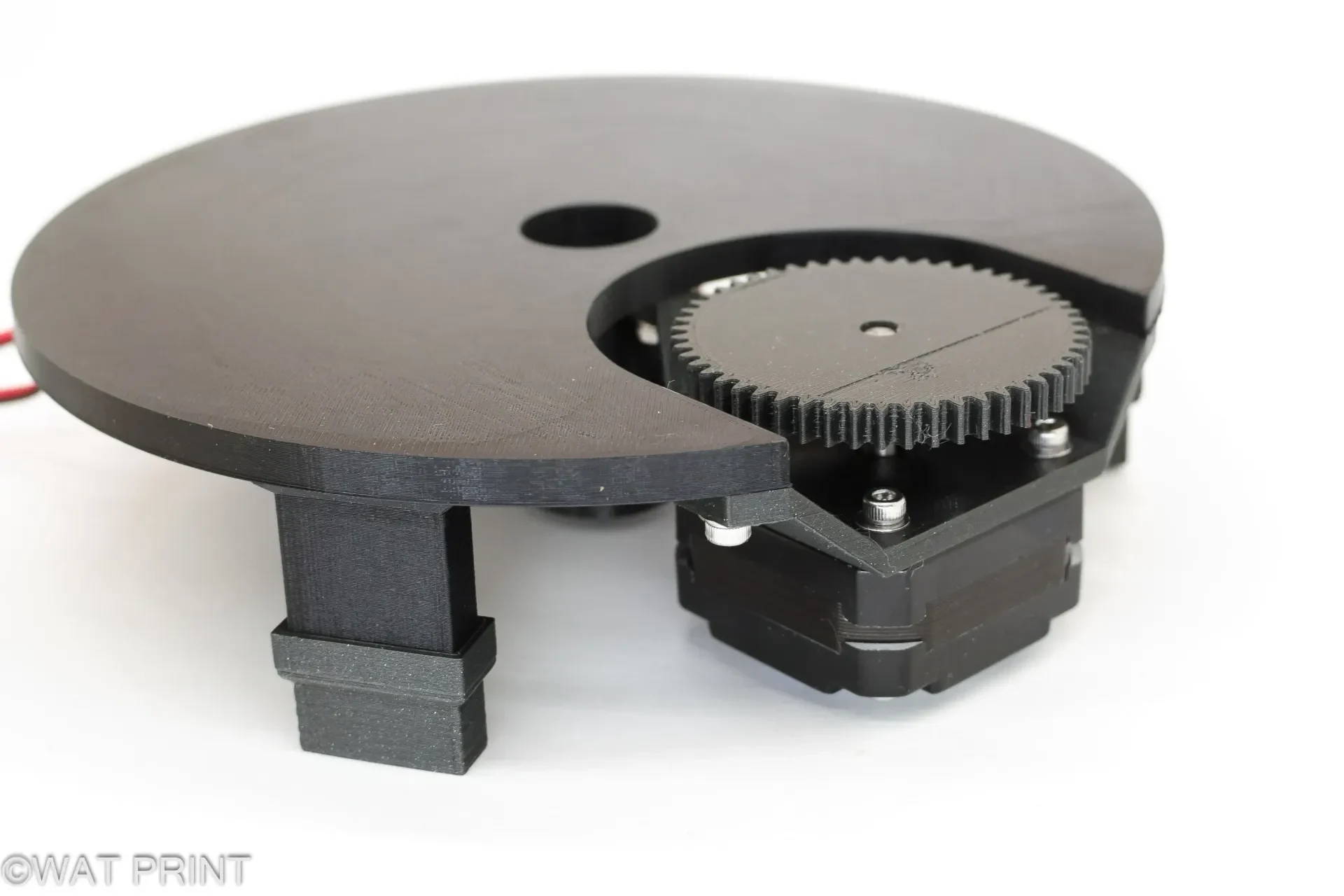

Наконец-то появилась опора двигателя Nema 17! Теперь вы можете прикрепить шаговый двигатель на 1,0 А (около 23 мм) или, используя удлинители ножек 40 мм, двигатель на 1,8 А (до 48 мм).

Использование Nema 17 обеспечивает гораздо большую гибкость в выборе вариантов управления, а также большую мощность и скорость. Я рекомендую использовать самый точный микрошаг, который позволяет ваш драйвер. Я использую 1/16 с драйвером A4988.

Я использую и рекомендую контроллер движений Pine R от Black Forest Motion, его можно купить примерно за 150 евро в подержанном виде.

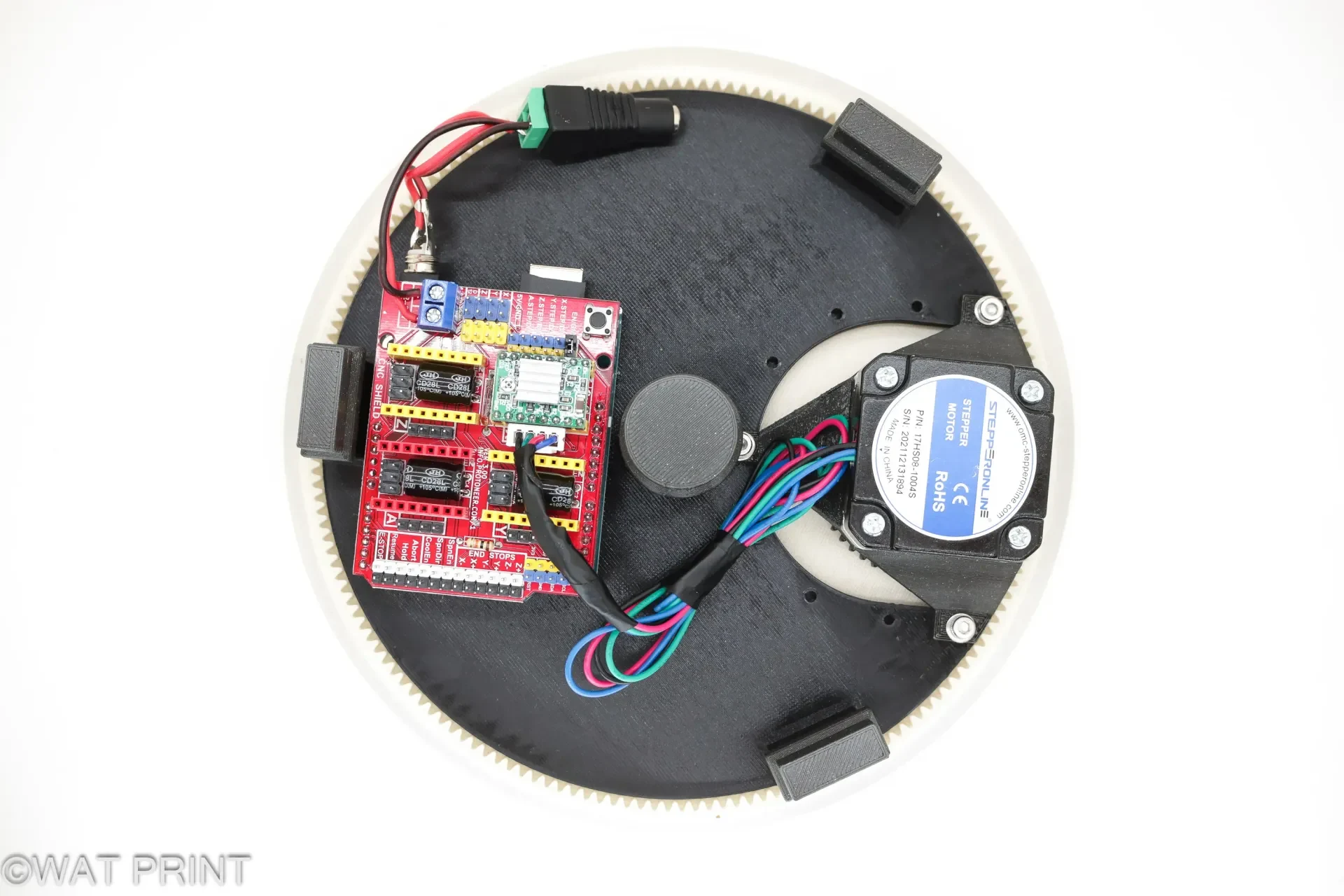

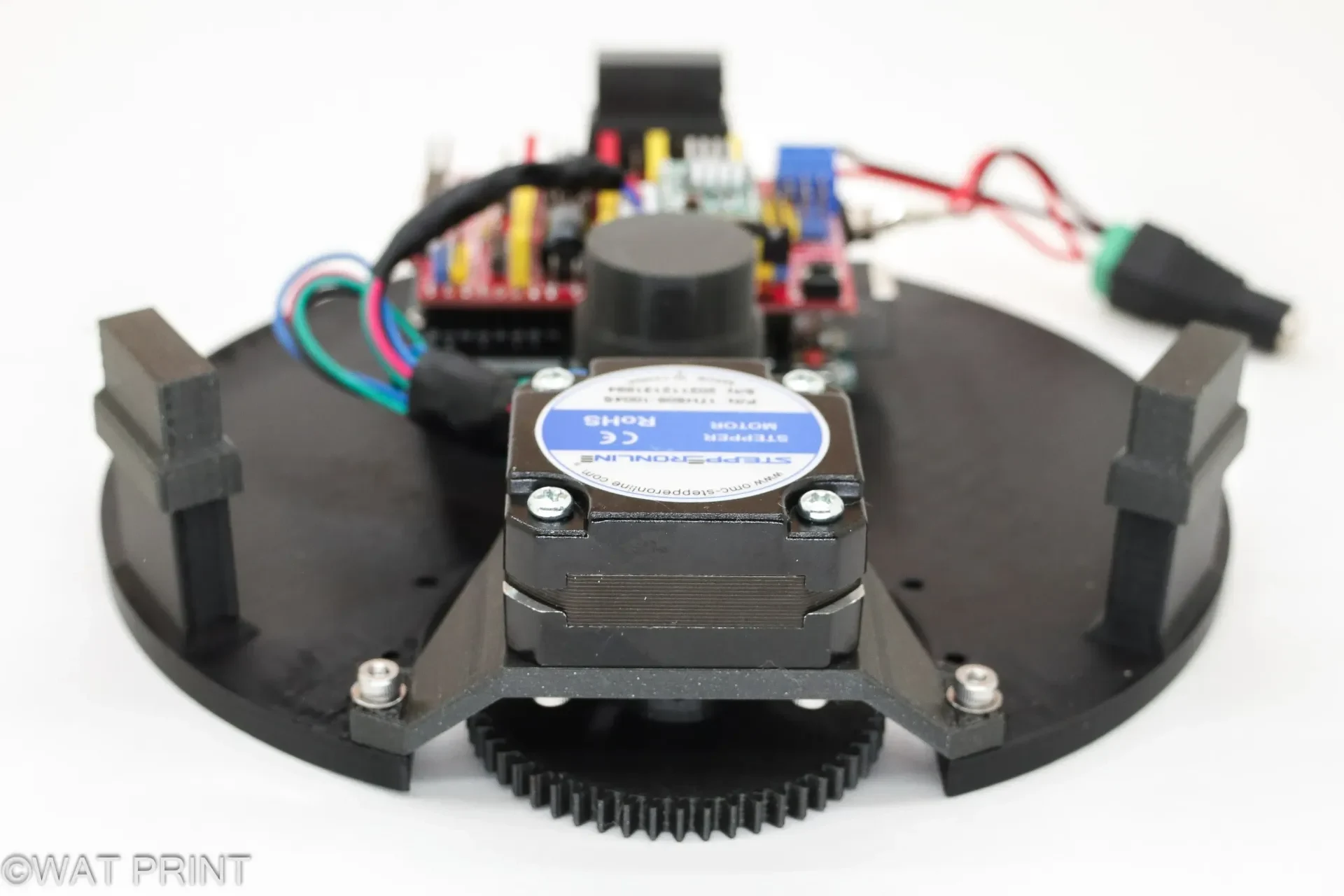

На фото щит ЧПУ и 20мм блин Нема 17

Обновление 01.06.2022 V1.2

Отрегулированные монтажные отверстия для шагового привода

Добавлен выступ для крепления гнезда спускового крючка камеры 2,5 мм.

Немного уменьшена длина центральной колонны.

Обновление 05.02.2022 V1.1

Новая верхняя и нижняя часть проигрывателя. Теперь основание должно быть напечатано с опорами, однако в среднюю колонну можно вставить осевой (упорный) подшипник диаметром до 20 мм. При необходимости используйте держатель подшипника и прокладки, чтобы обеспечить свободное вращение верхней части.

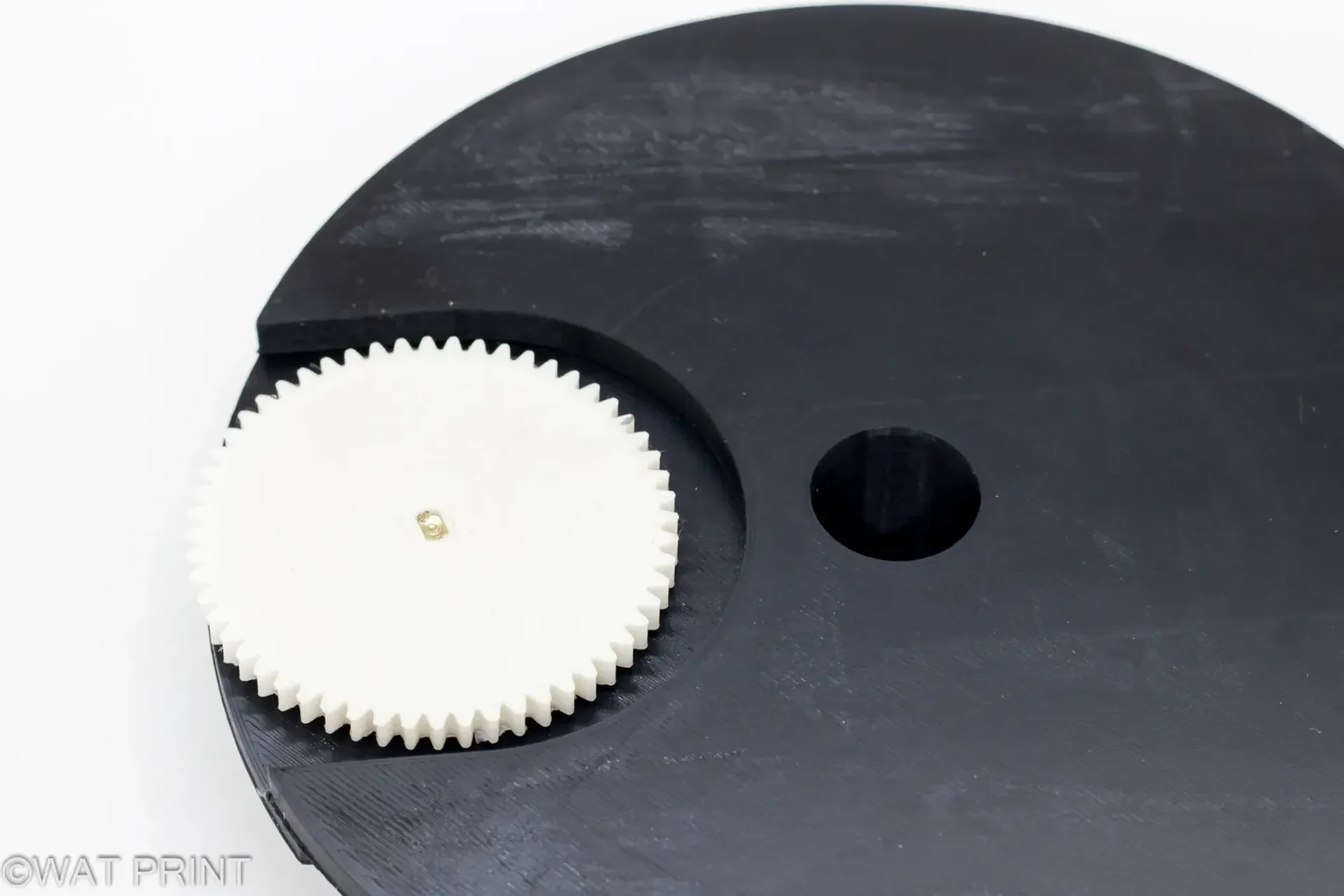

Крышка шестерни Lo была переработана, чтобы исключить промежуточную шестерню.

Фотографии для подражания.

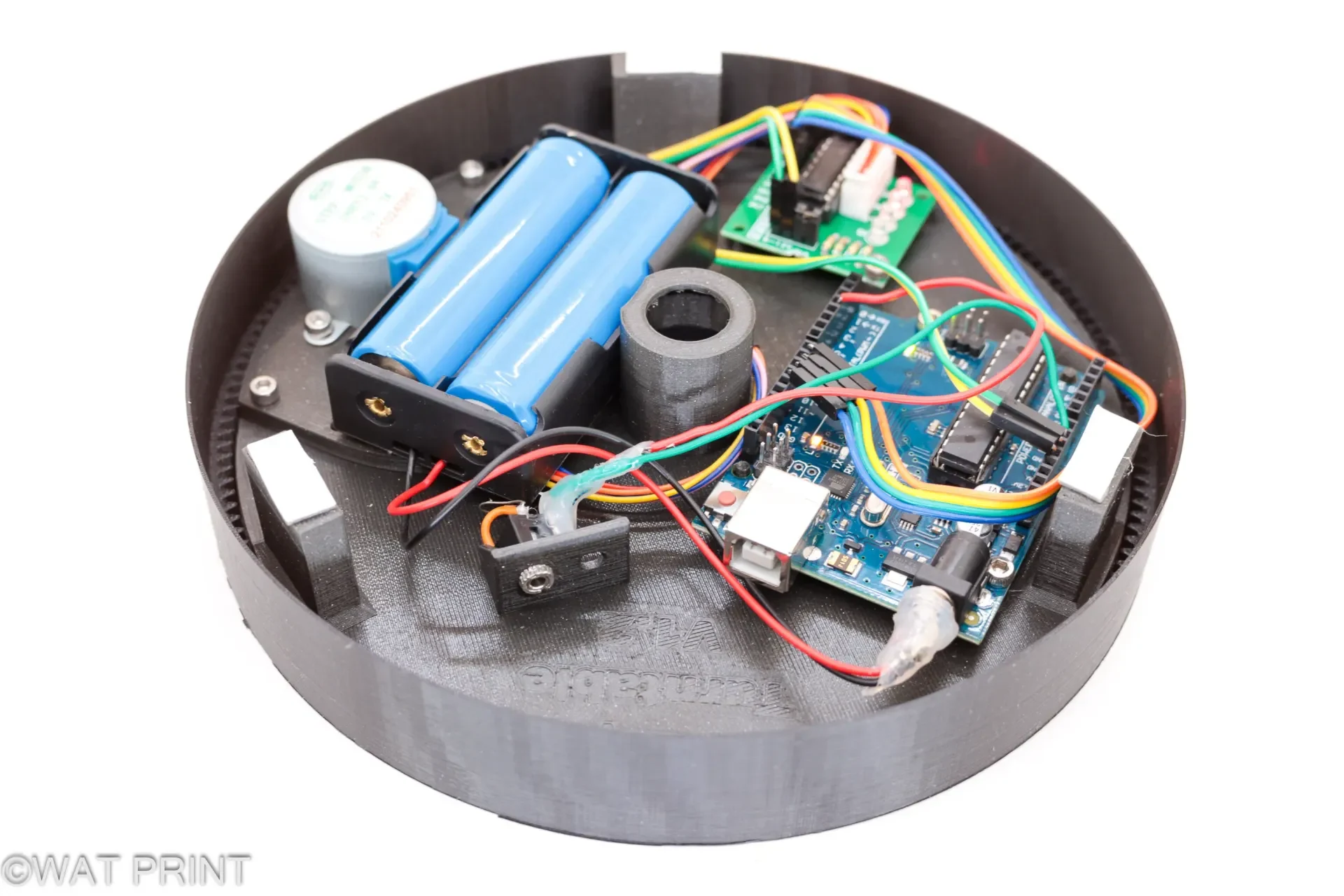

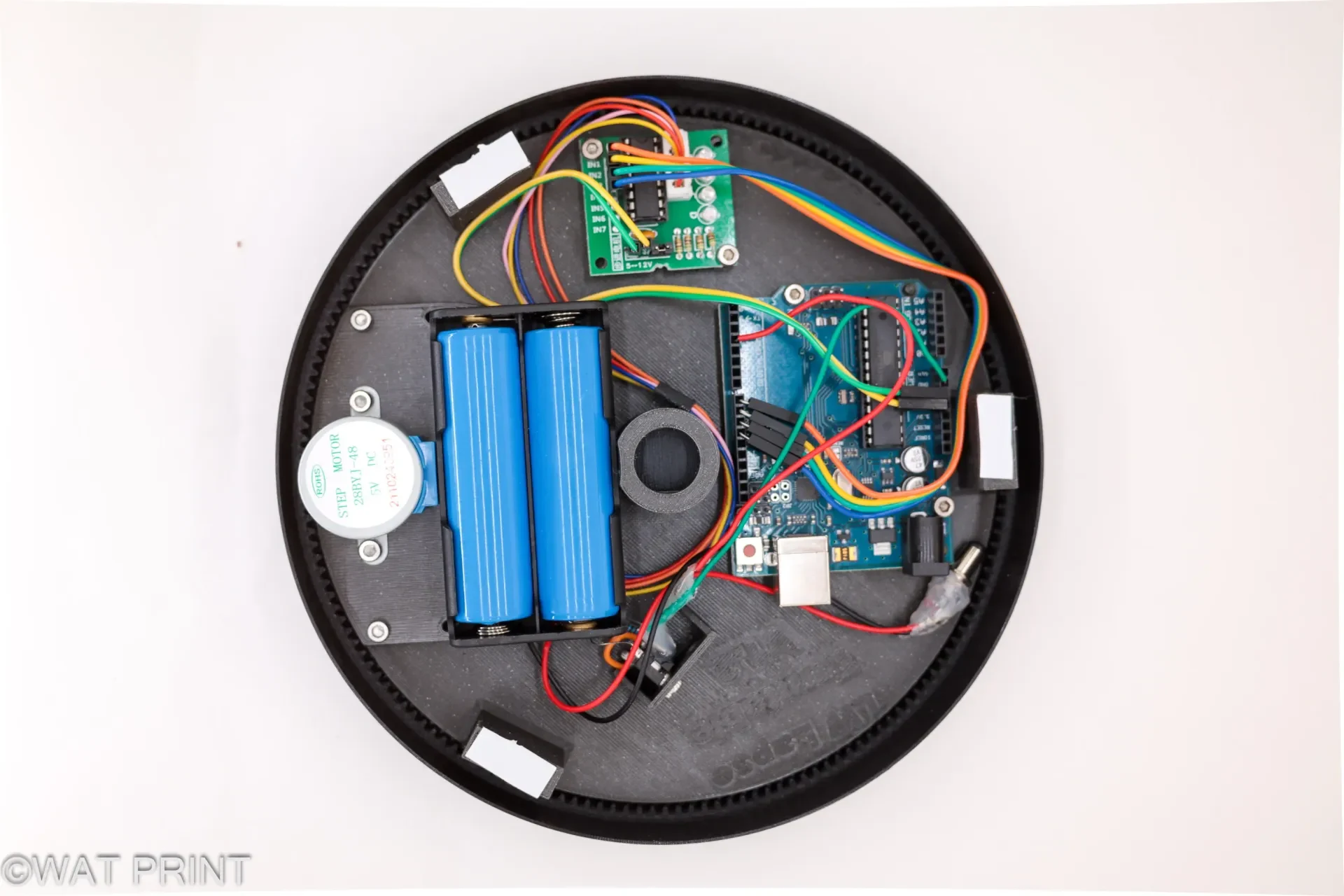

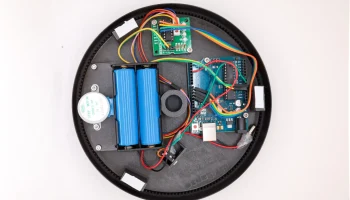

Необходимые компоненты:

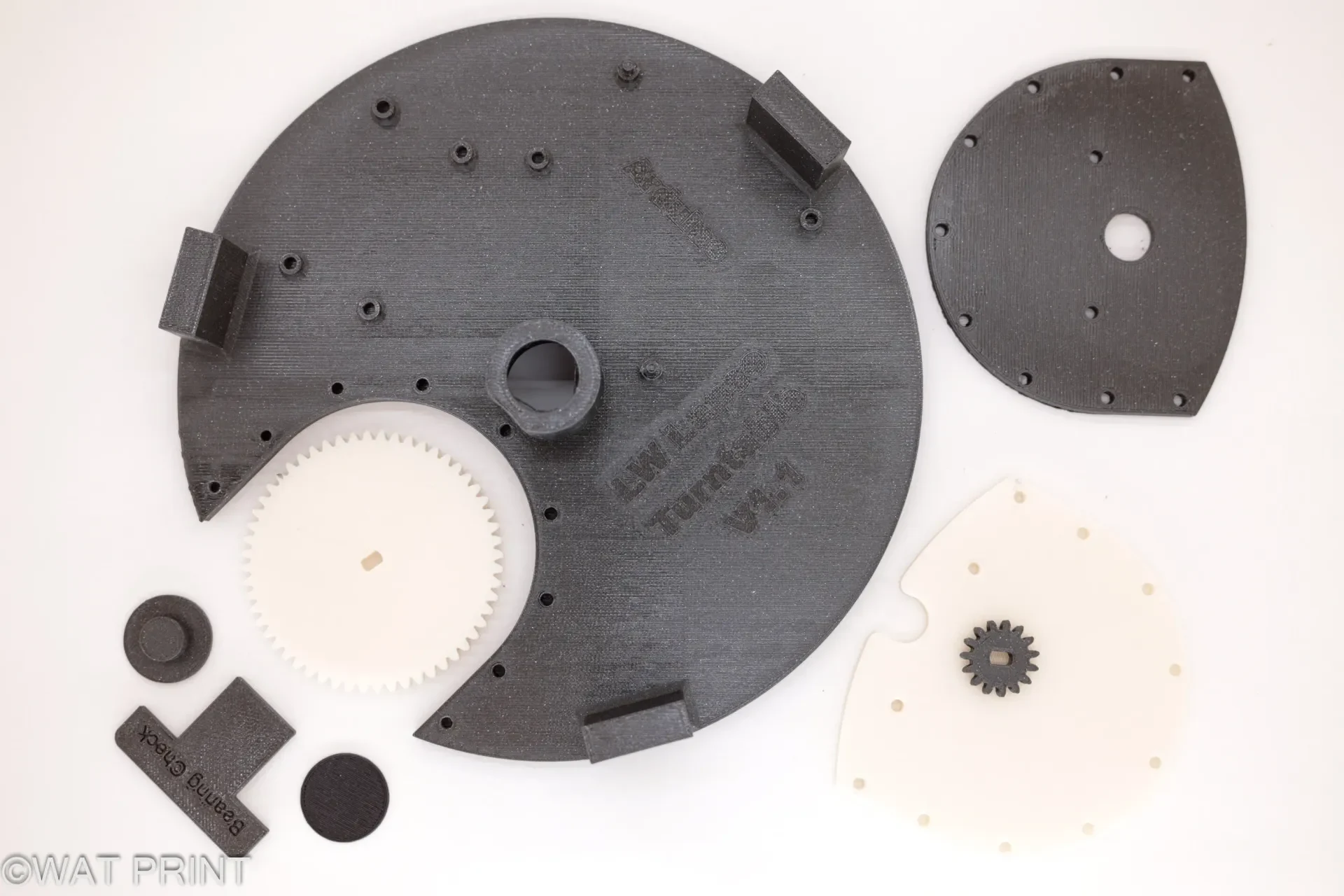

Набор деталей, напечатанных на 3D-принтере, около 18 часов и материал стоимостью 7 долларов.

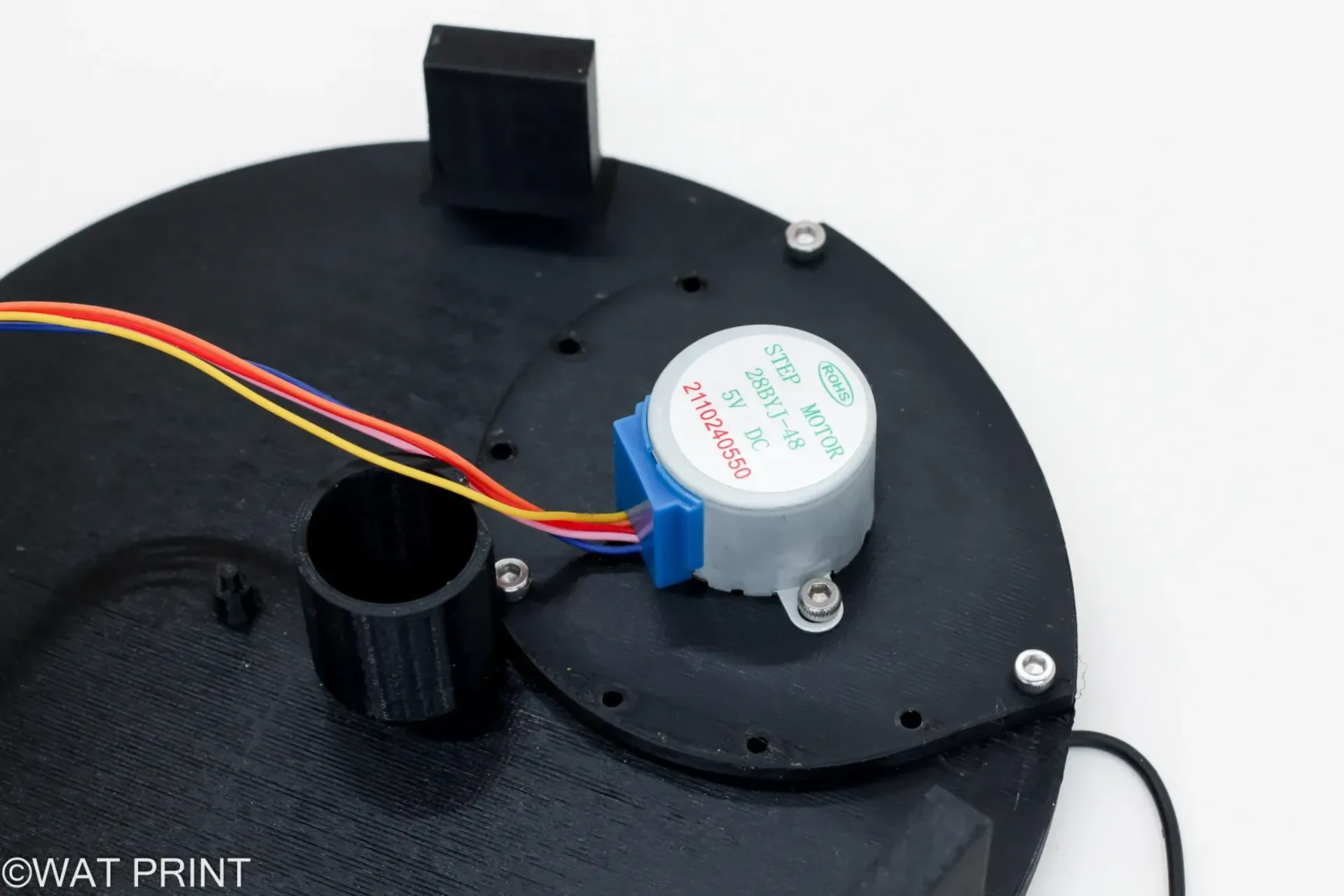

28BYJ-48 Шаговый двигатель и драйвер

Arduino (или другой микроконтроллер

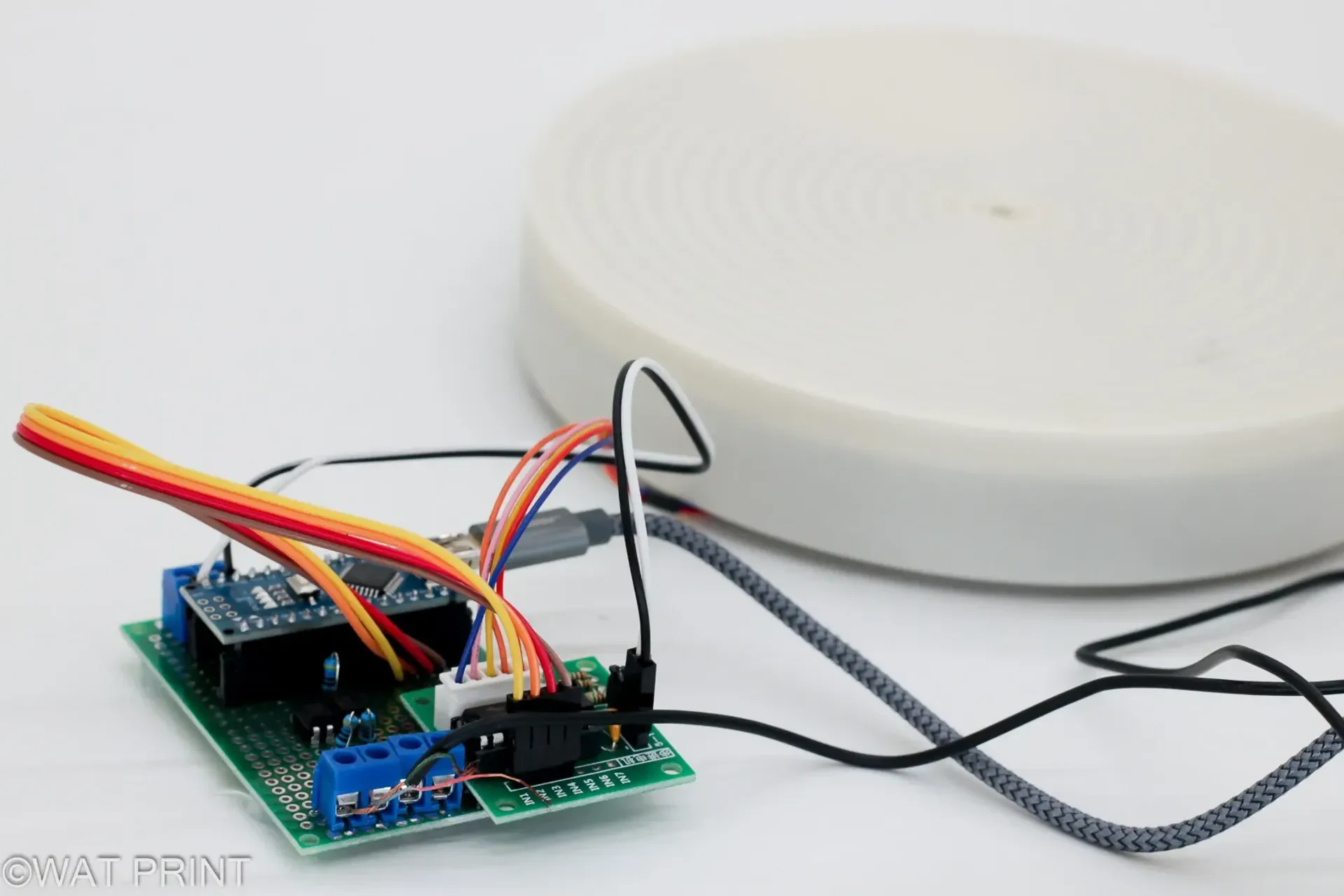

Оптрон PC817 и резисторы (для триггера камеры)

Блок питания для Ардуино
