Художник по свету

Вот мой взгляд на световой художник: светодиодную ленту, управляемую Arduino, которая может рисовать изображения или узоры для фотографий с длинной выдержкой.

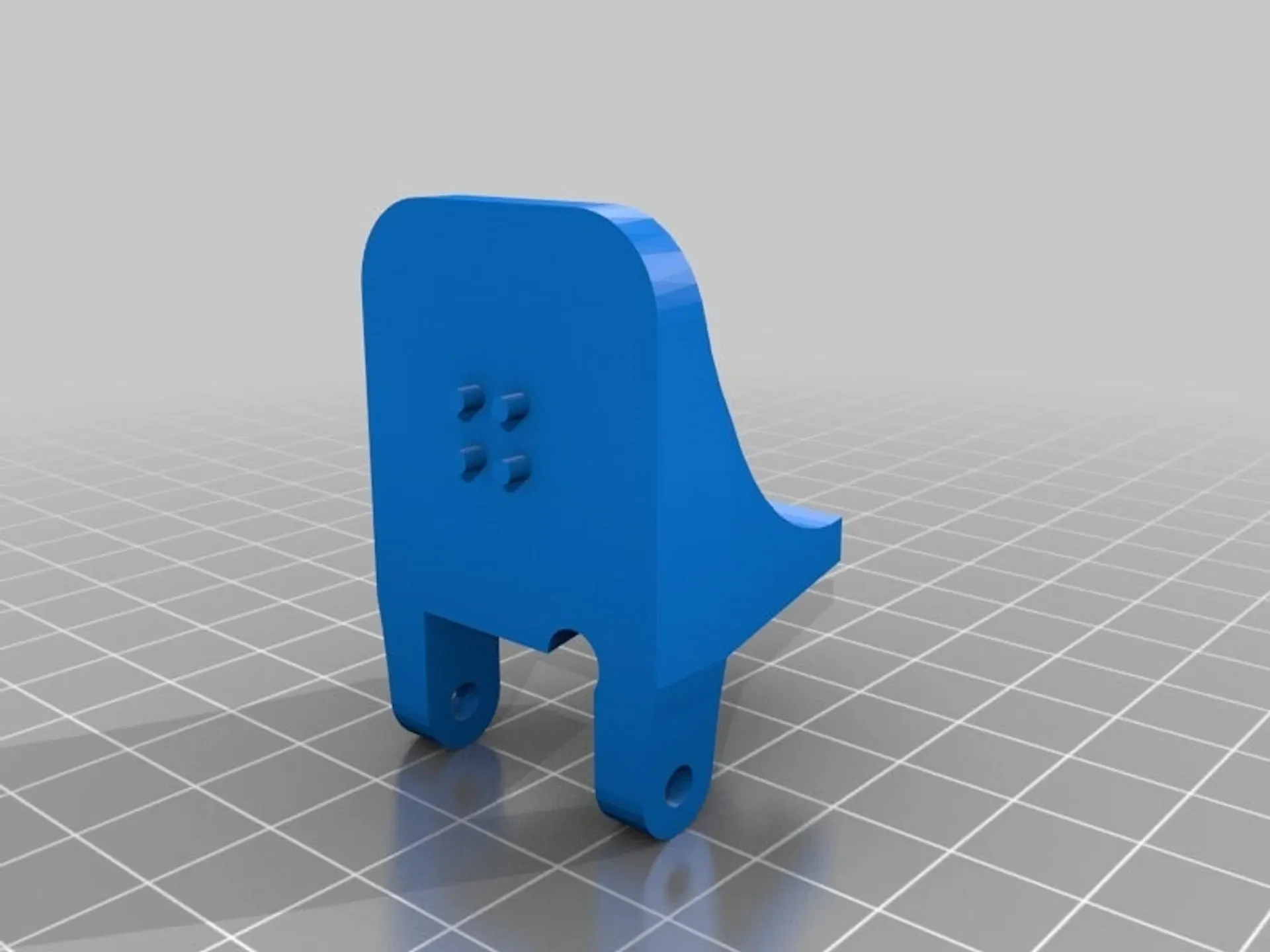

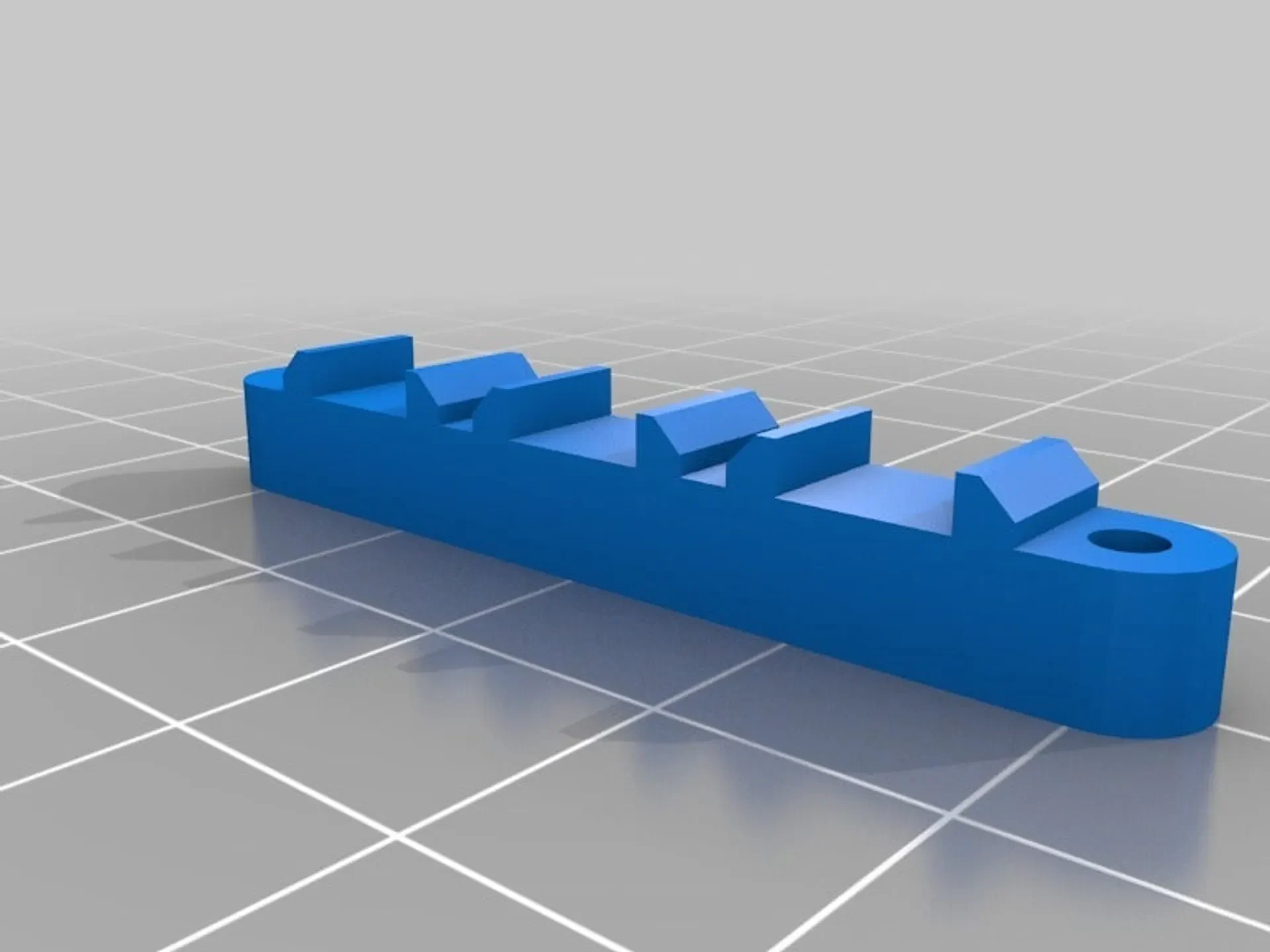

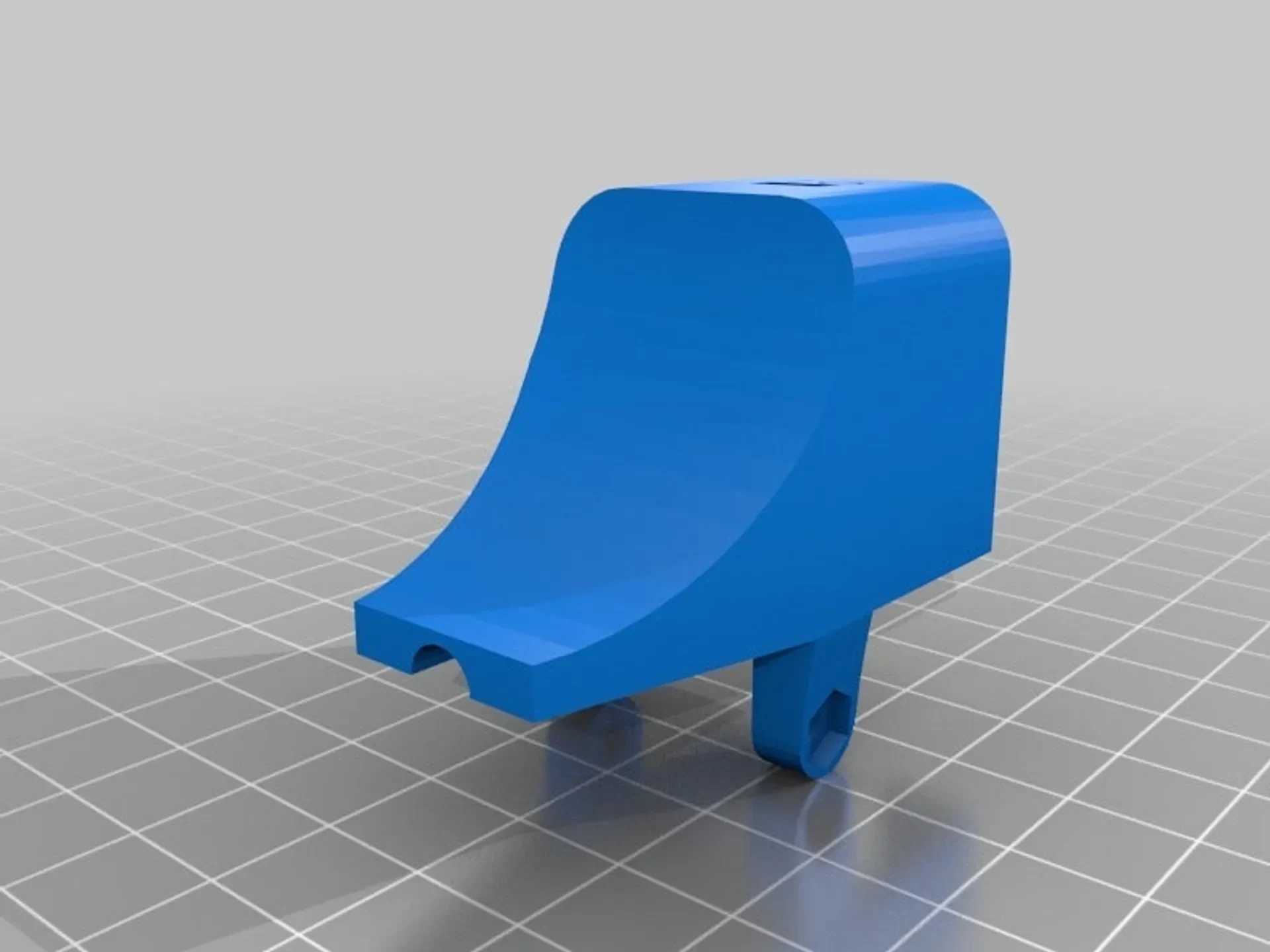

Ниже представлены модели корпуса, держателя батареи, кнопок и планки поддержки кнопок. Более подробное описание проекта и всех необходимых компонентов вы можете найти здесь. Вкратце, вот что вам понадобится:

Ардуино УНО.
Светодиодная лента, подойдет любой вариант адресной RGB-подсветки; Я использовал вот такую ​​полоску WS2812.
8 батареек АА. Я использую аккумуляторы Eneloop.

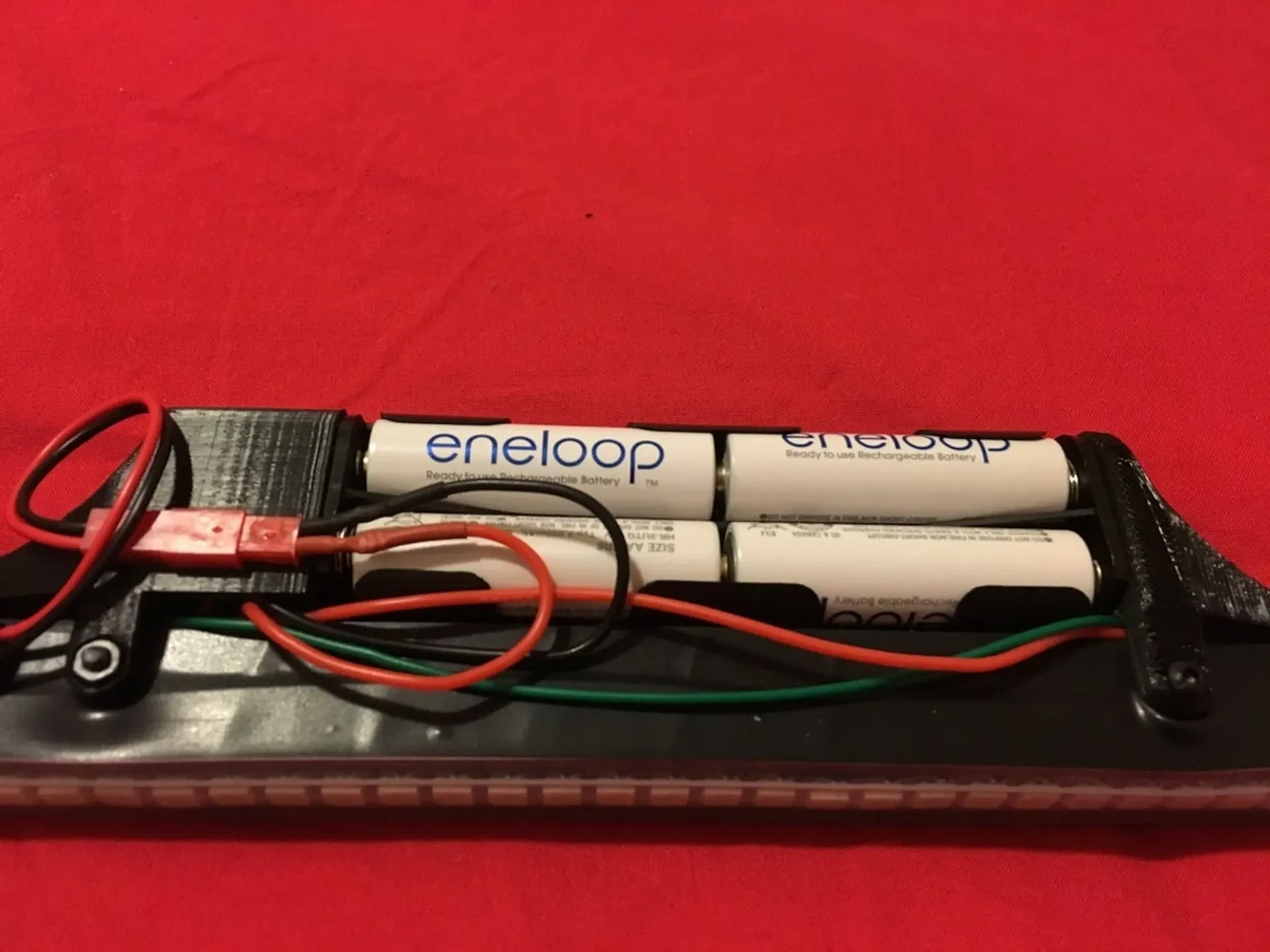

Держатель для батареек 8xAA.
В качестве альтернативы вы можете использовать аккумулятор LiPo, но тогда вам понадобится схема защиты и зарядки.
UBEC или понижающий преобразователь для получения стабильного напряжения 5 В от нашего источника питания.
Модуль чтения карт Micro SD. Я использовал это.
1602 LCD + ЖК-модуль I2c, как этот.
Кабель 24awg для Arduino и логических соединений
Кабель 20awg для подключения UBEC к светодиодной ленте
Кнопки мгновенного нажатия
Ползунковый переключатель

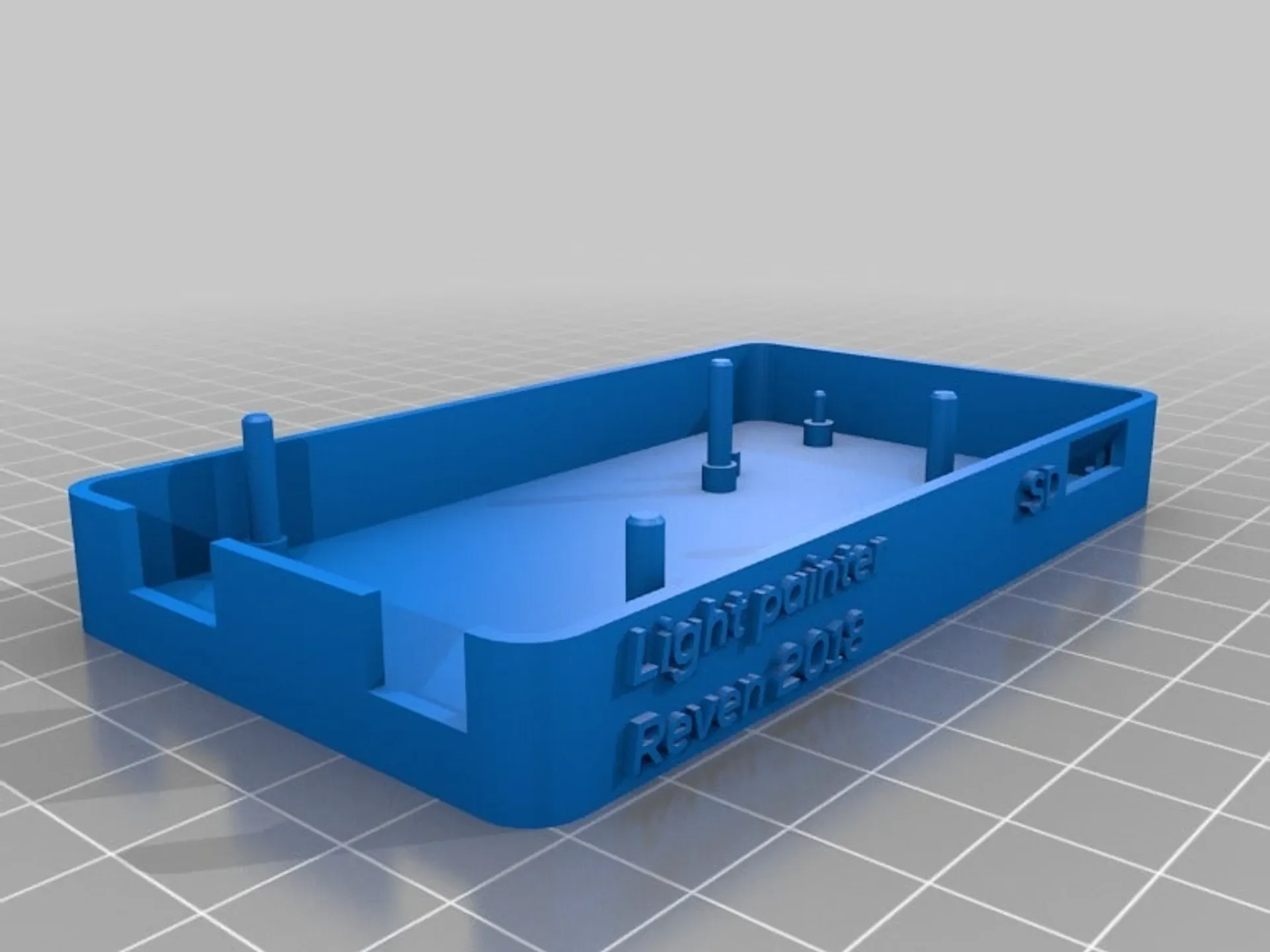

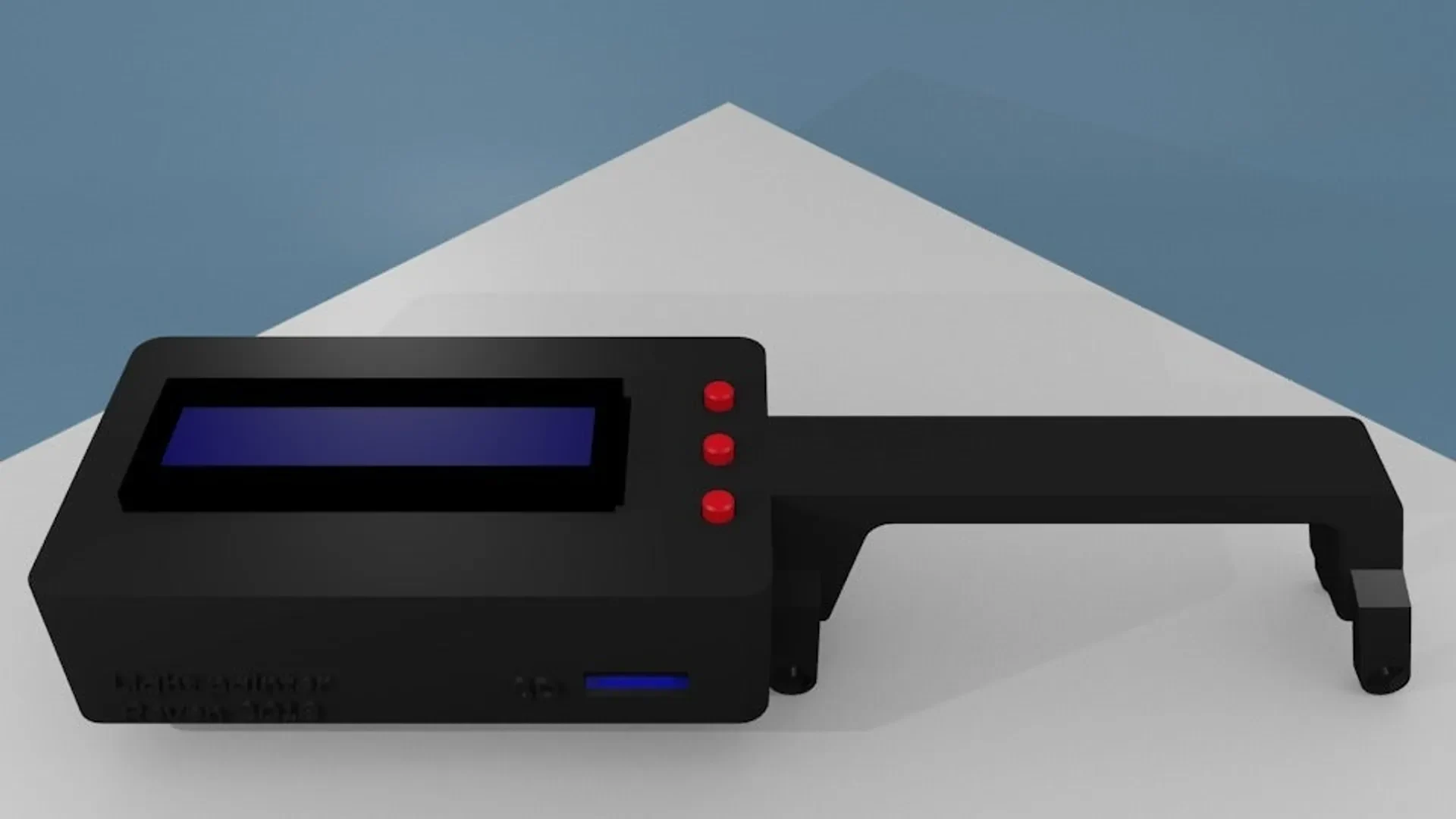

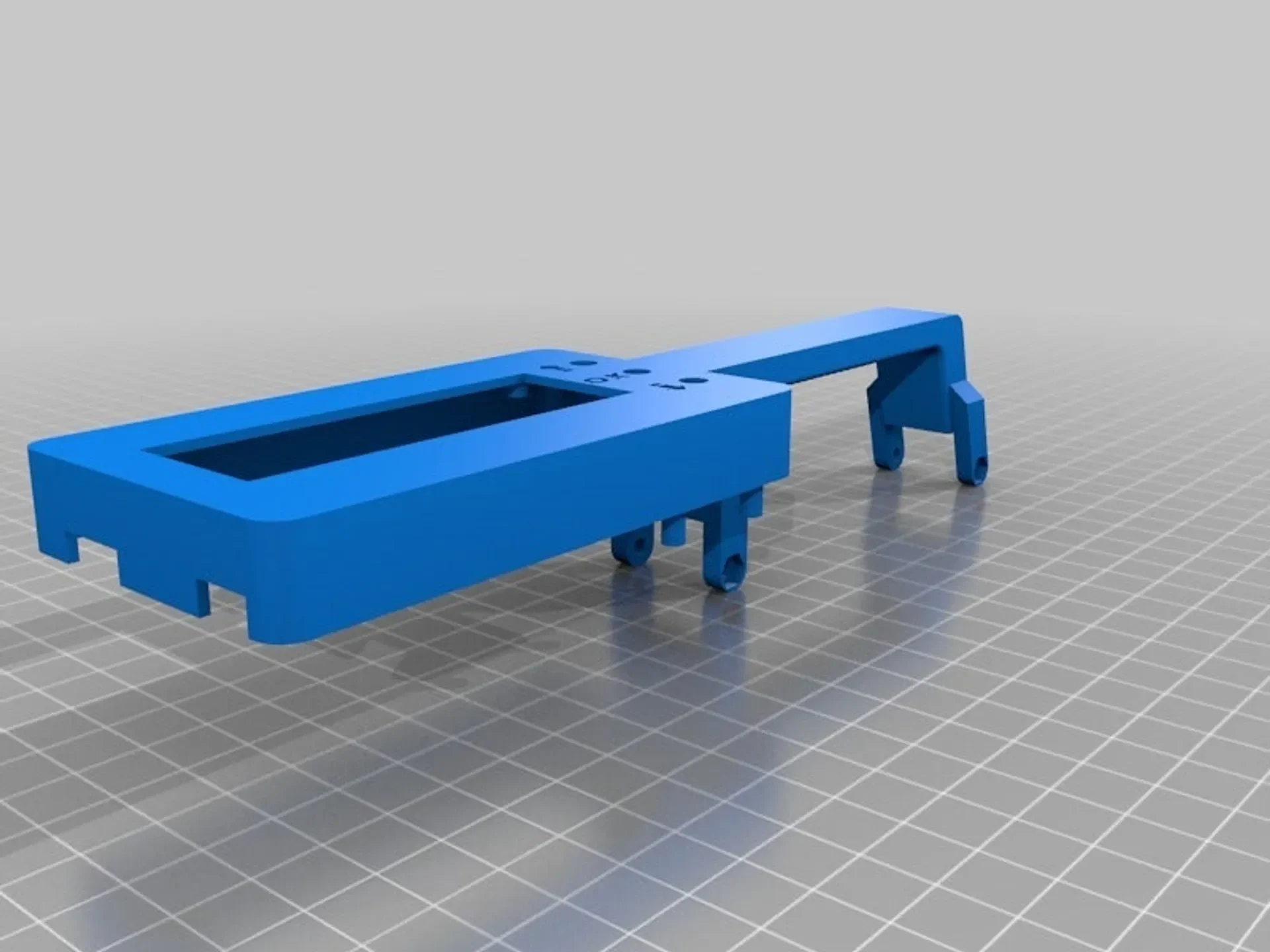

Корпус предназначен для Arduino, модуля чтения карт Micro SD, ЖК-дисплея 1602 с контроллером I2C и кнопок. Опорные блоки держателя батареи фиксируют держатель батареи 8xAA. Кроме того, вам понадобится адресная светодиодная лента и преобразователь UBEC или понижающий преобразователь.

Код

Скетч Arduino можно скачать с GitHub: https://github.com/reven/Light-painter.

Мелкие проб��емы :)

В процессе сборки я осознал несколько проблем с деталями по мере их проектирования. Я мог бы обратиться к ним в будущей итерации, но сейчас эти советы могут быть полезны:

Винтовые язычки недостаточно прочные. Им понадобится более толстый материал или их нужно будет напечатать в плоскости XY, чтобы они имели большую прочность на разрыв.
Контакты, которые удерживают Arduino и модуль SD, слишком тонкие и длинные, чтобы их можно было использовать на практике. Они ломаются. Легко. Это можно исправить с помощью более толстых штифтов, которые сужаются в точке контакта.
Внутри коробки мало места, поэтому убедитесь, что кабели гибкие. Внутри корпуса нет места для UBEC.
Я бы добавил какую-нибудь вкладку или защелку, чтобы удерживать нижнюю и верхнюю половины вместе.

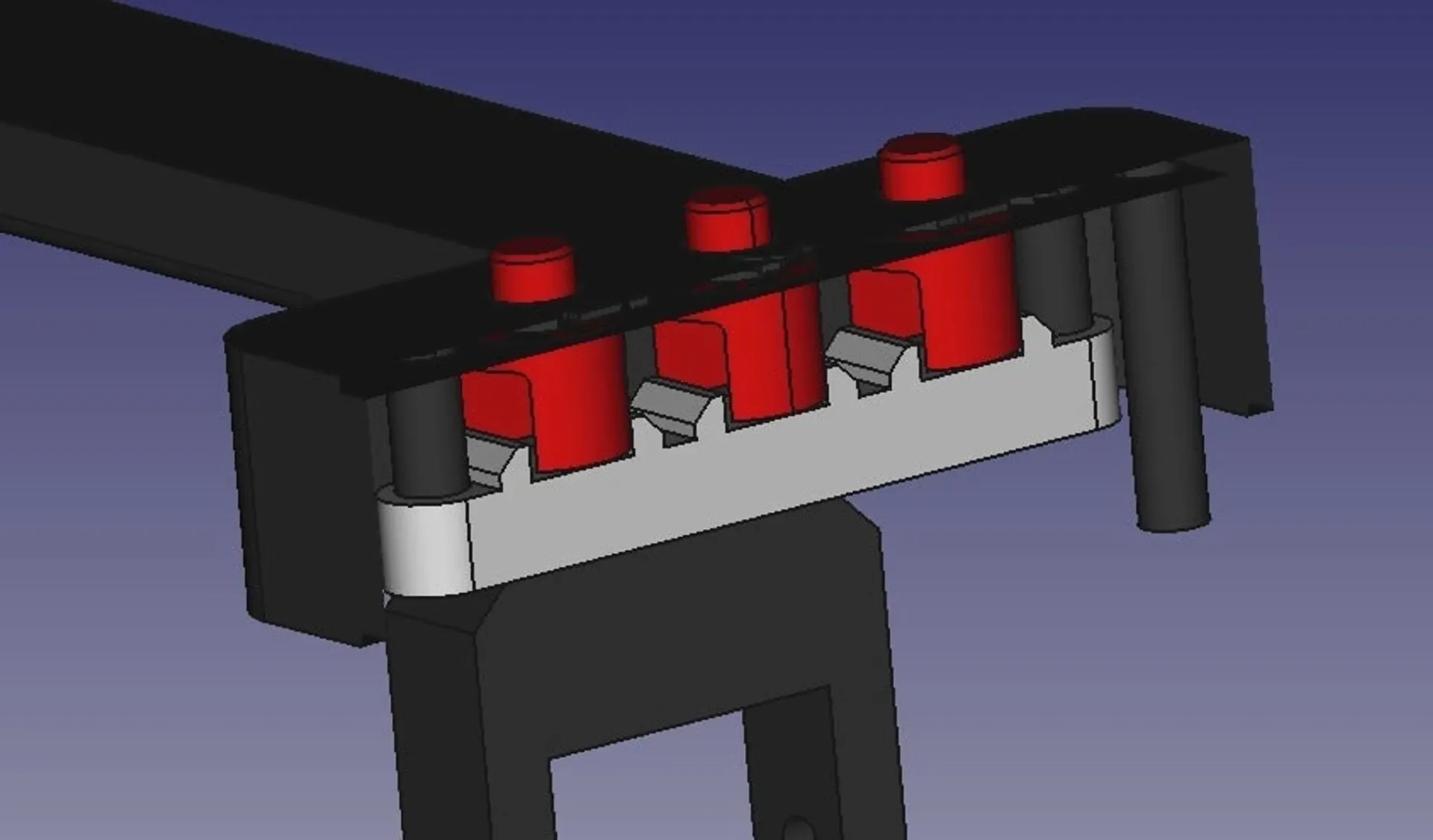

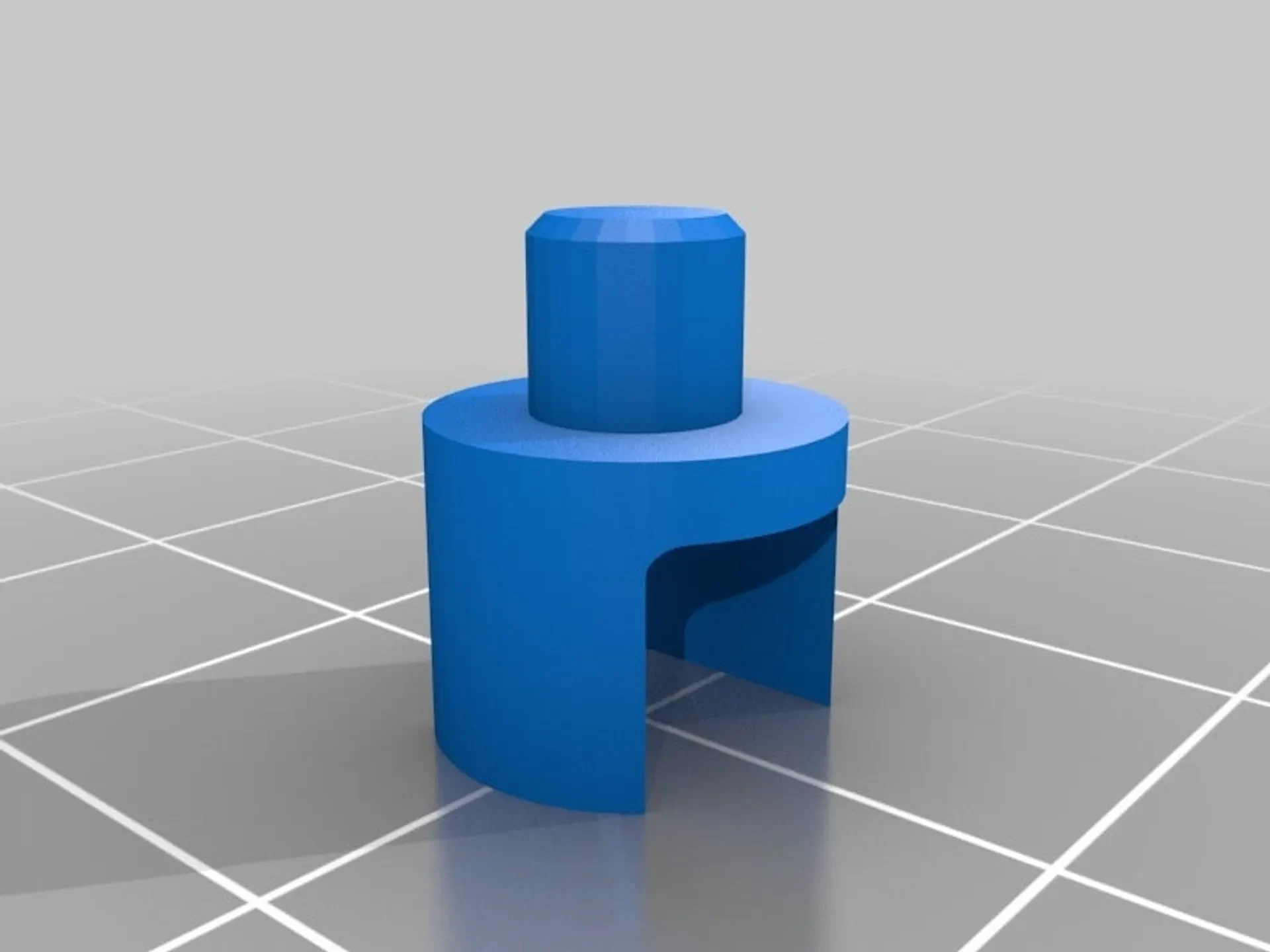

Система кнопок, которую я разработал, ужасна. Очень сложно собрать с помощью кнопок. После установки он работает, но это определенно нужно улучшить.
Оставьте комментарий, если у вас есть вопросы.
Распечатать инструкции

Плоты: Нет
Поддерживает: Да
Разрешение: 0,2 мм
Заполнение: переменное (см. примечания)

Примечания:

Корпус и кнопки должны быть прочными. Блоки держателей батарей можно изготовить с заполнением 40 %, но выступы следует печатать параллельно плоскости XY.
