Счетчик длины нити

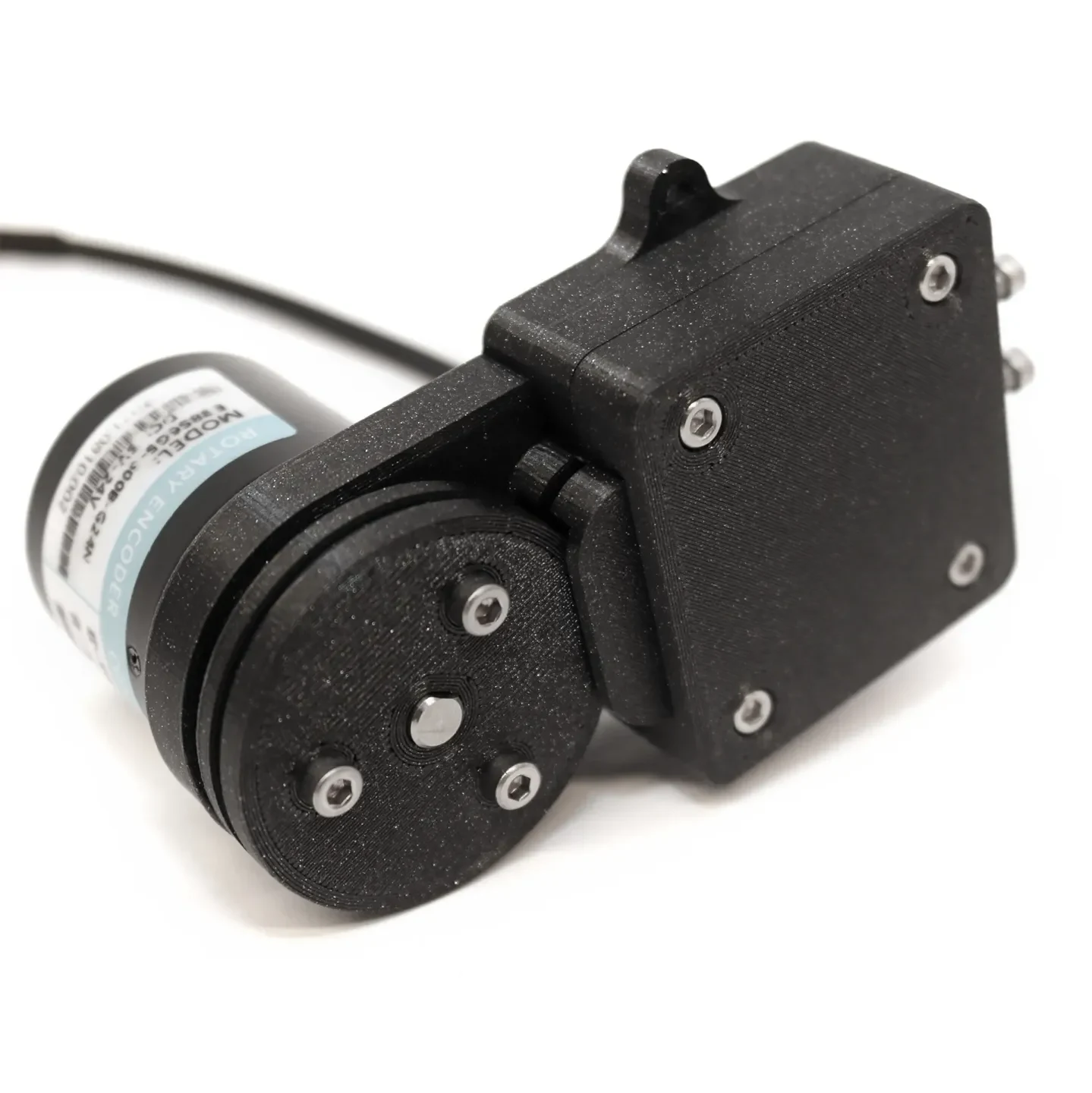

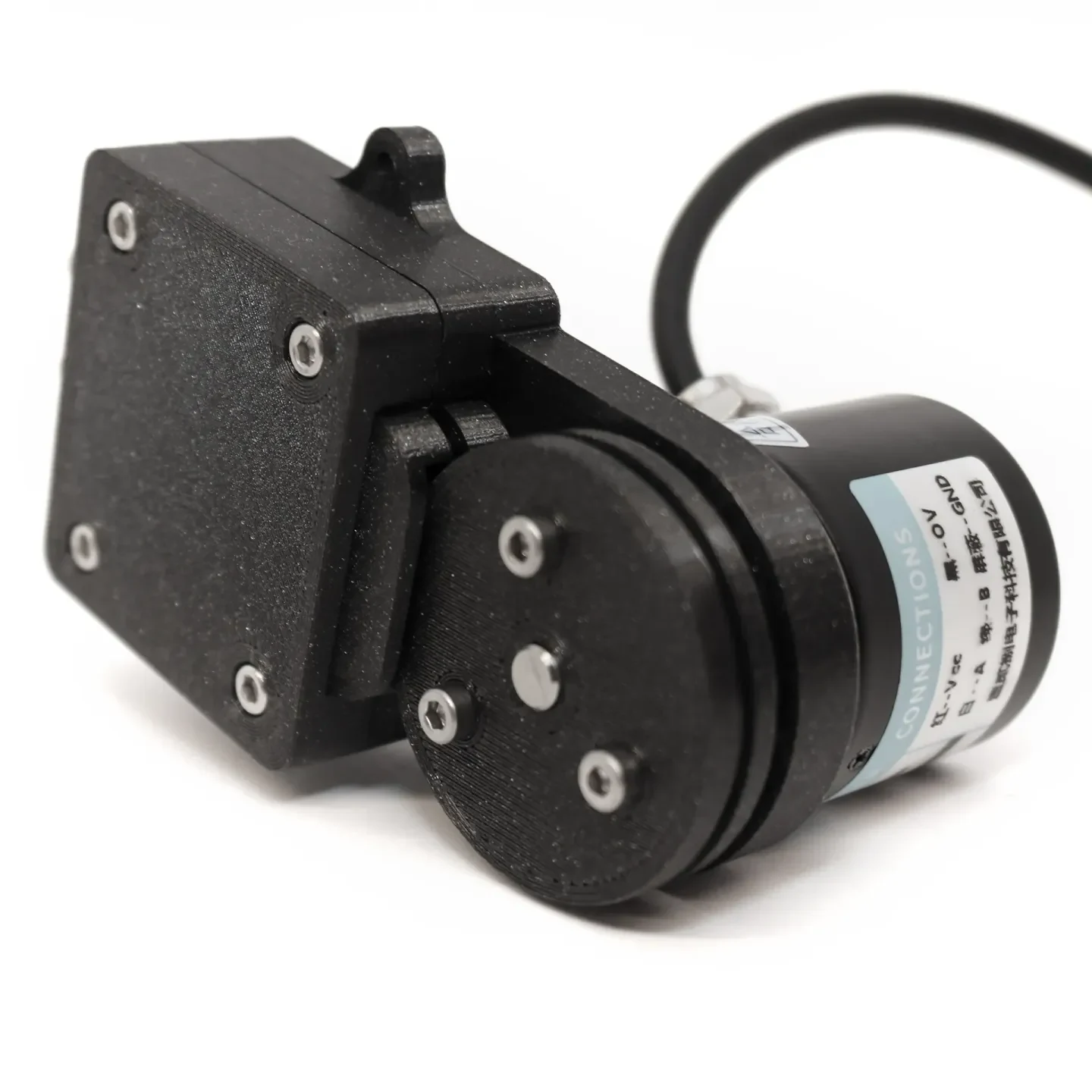

Для будущего проекта мне нужен был способ подсчета количества используемой нити, поэтому я сделал счетчик нити с оптическим поворотным энкодером. Уплотнительные кольца гарантируют, что нить не скользит по колесу. Регулируемый подпружиненный подшипник с небольшим зазором для прохождения нити гарантирует, что нить всегда находится в контакте с уплотнительными кольцами и находится в правильном положении.
Печатные детали, необходимые для этого
База А
База Б
ПодшипникДержательА
ПодшипникДержательB
SpringStopX2
Колесо А
Колесо Б
Другие необходимые детали
8 контргайок DIN 985 M3
2 шестигранные гайки DIN 934 M3
2 х квадратные гайки DIN 562 M3
3 винта DIN 912 6 мм M3
4 винта DIN 912 8 мм M3
2 винта DIN 912 16 мм M3
4 винта DIN 912 20 мм M3
1 х подшипник 608-2Z
2 х пружины 6 х 19 мм
2 уплотнительных кольца 35 х 2 мм
1 х оптический поворотный энкодер
Инструкции по сборке
Начните с установки по одному уплотнительному кольцу на каждую половину колеса и соберите их вместе, используя три контргайки и винты диаметром 8 мм. Убедитесь, что плоские части в отверстиях совмещены.
Поместите подшипник на одну из сторон держателя подшипника, положите другую сторон�� сверху и закрепите контргайкой и винтом 8 мм.
Закрепите поворотный энкодер на основании с помощью трех винтов диаметром 6 мм.
Установите собранное колесо на вал поворотного датчика и установите держатель подшипника на место.
Убедитесь, что между держателем подшипника и колесом есть воздух, чтобы оно могло вращаться, не касаясь сторон. Вставьте пружинные стопоры в пружины.
Установите пружины на место и вставьте квадратные гайки.
Установите крышку основания, используя контргайки и винты диаметром 20 мм. Не затягивайте слишком сильно, чтобы держатель подшипника мог свободно перемещаться. Наденьте шестигранные гайки на регулировочные винты диаметром 16 мм и закрутите их на место. Отрегулируйте натяжение и закрепите регулировочные винты, затянув шестигранные гайки.
Я также включил файл .step, чтобы вы могли легко вносить свои собственные изменения.
