бесконтактный датчик угла поворота fischertechnik AS5600 ...

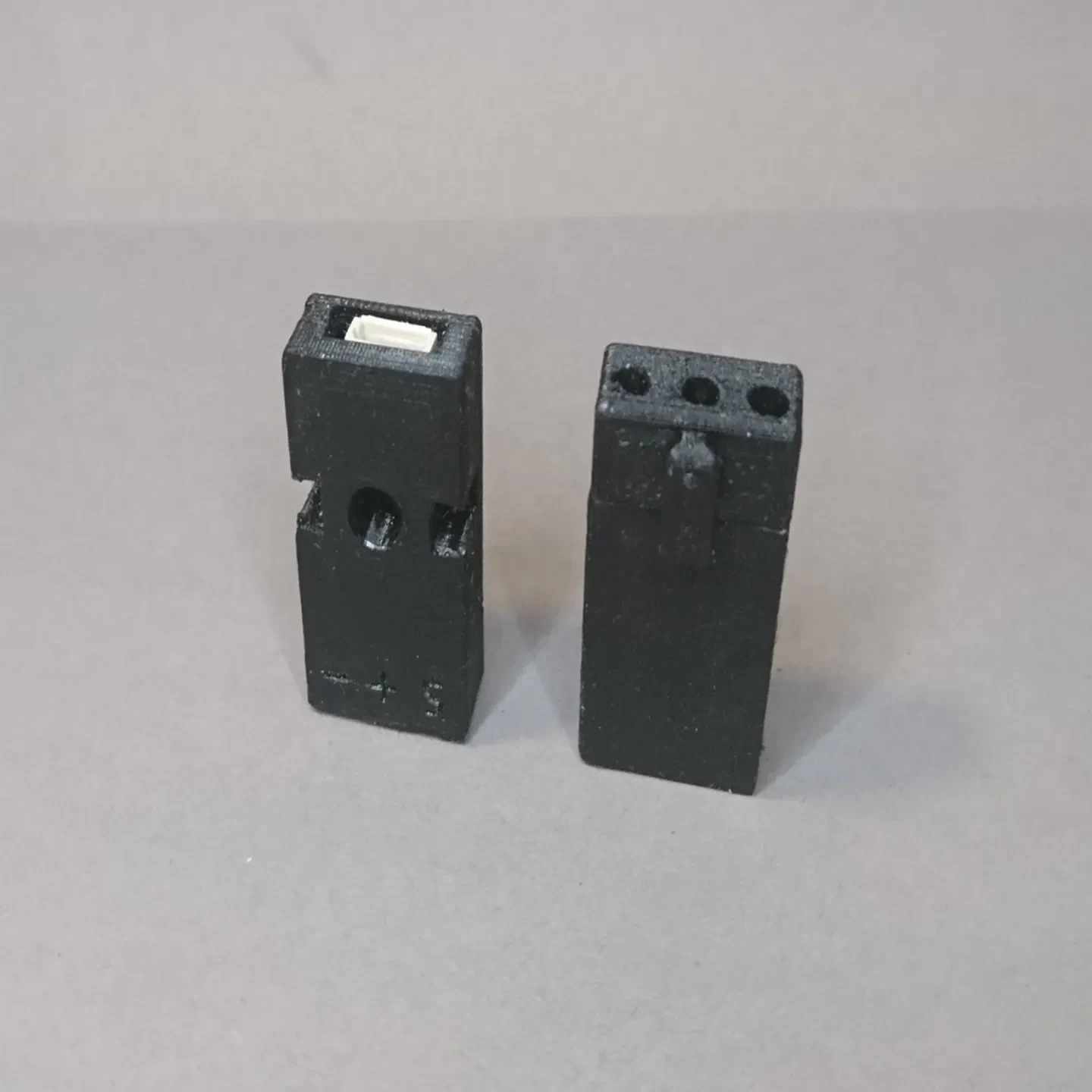

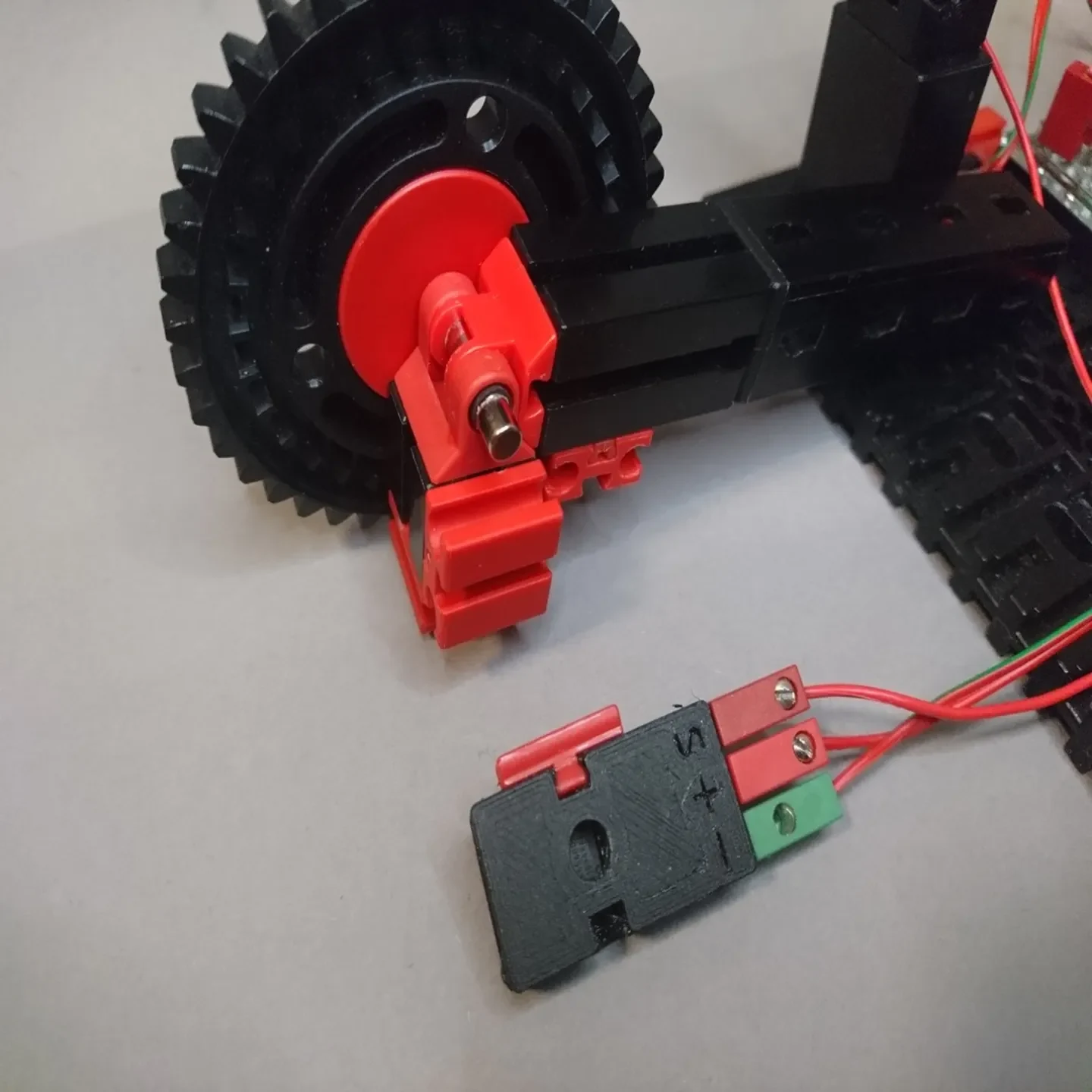

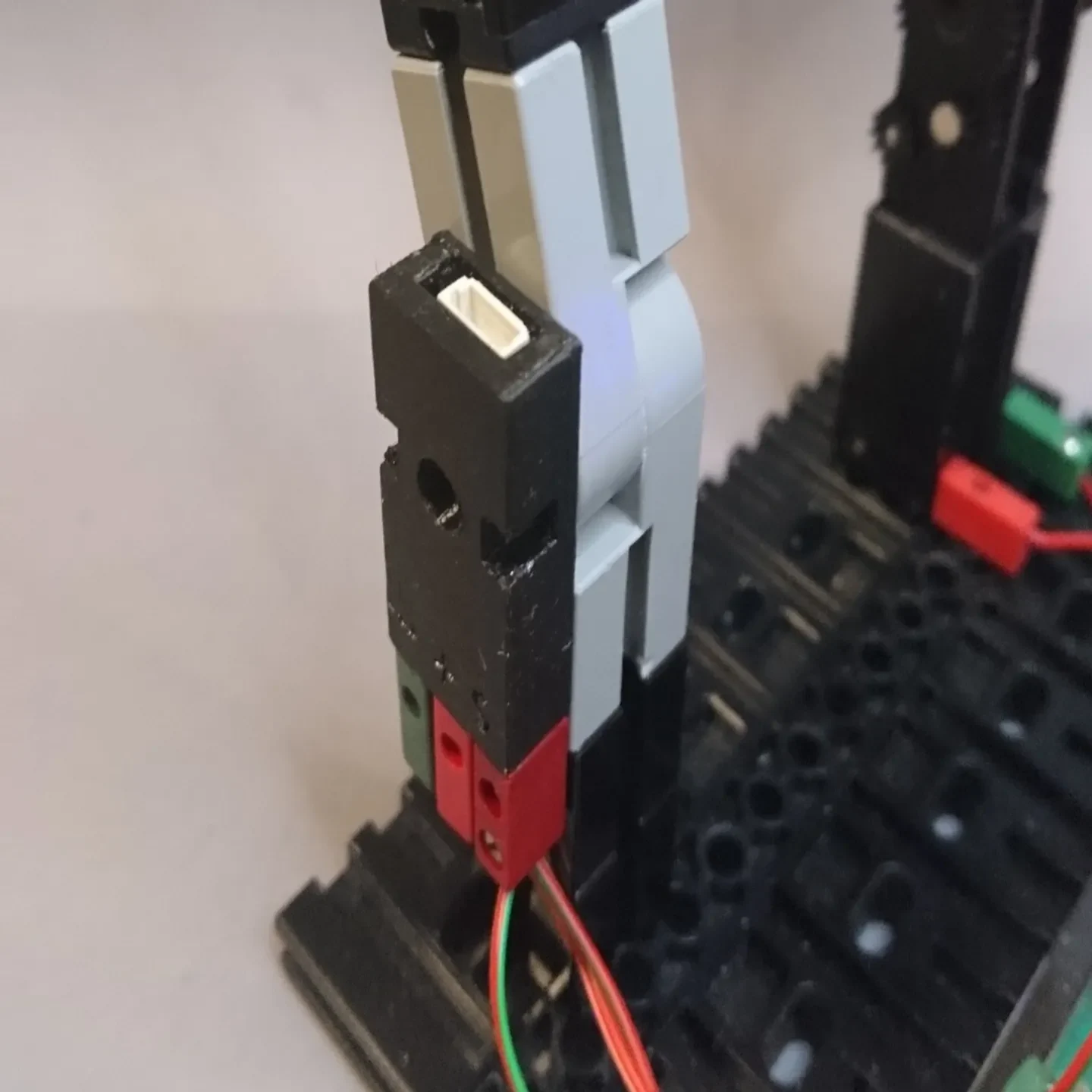

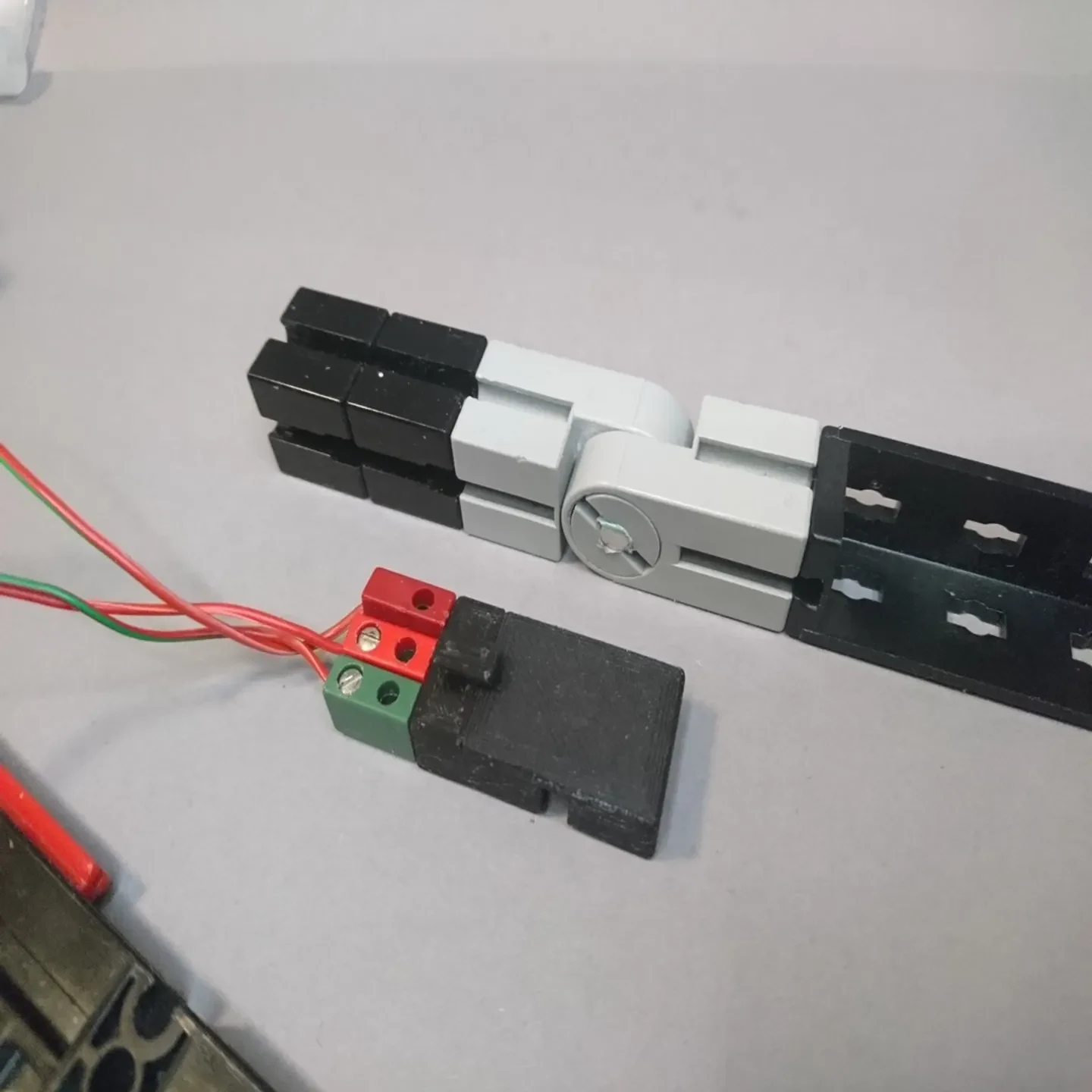

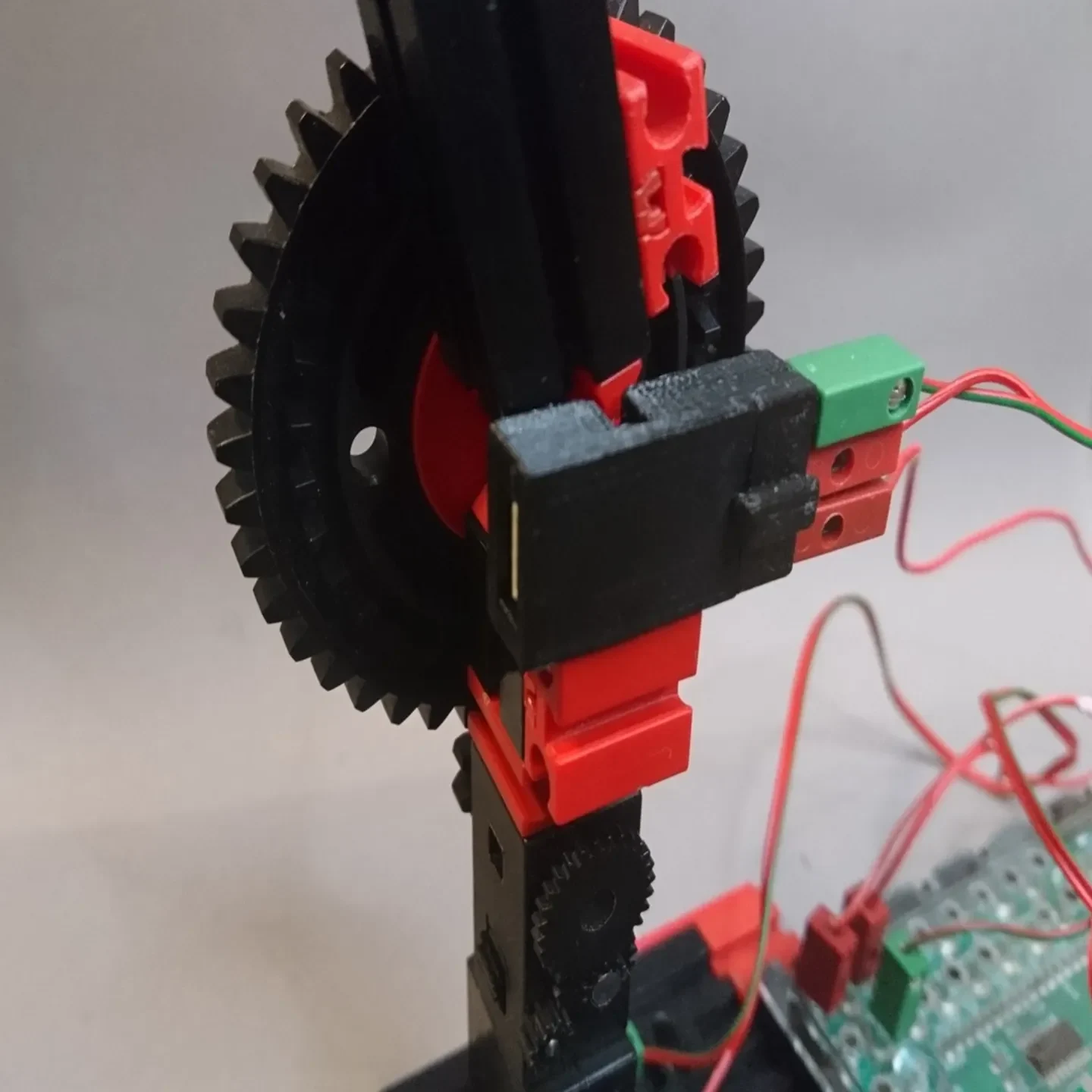

Бесконтактный поворотный энкодер на базе датчика Холла AS5600 для конструктора fischertechnik. Он использует такие доски, доступные на eBay и других сайтах. Обратите внимание, что разъем «PWM» на плате фактически по умолчанию обеспечивает аналоговый сигнал.

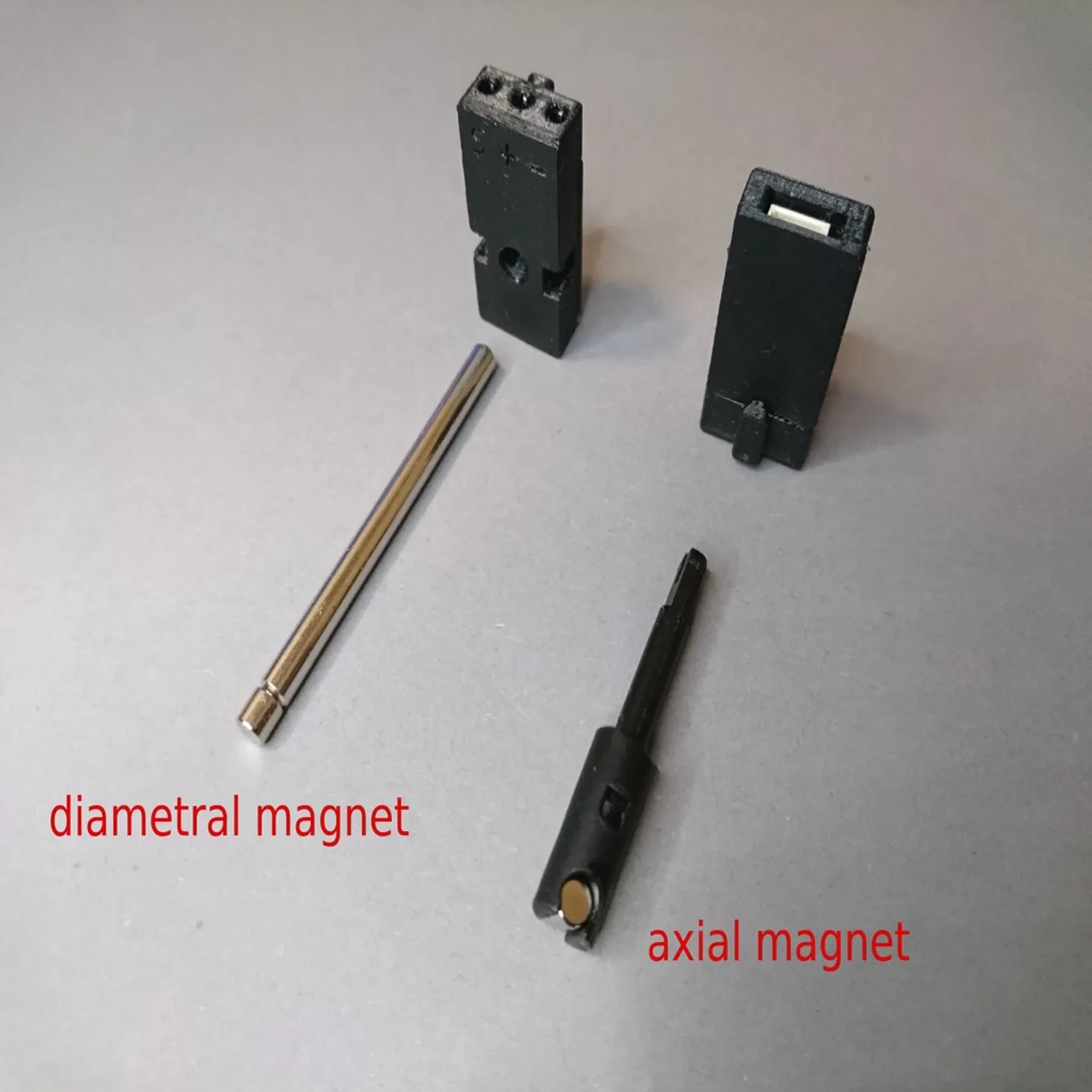

Я использую магниты диаметром 4х4 мм. Если вы используете «обычные» осевые магниты, вам придется ориентировать их, как показано на рисунке. Можно использовать обе стороны датчика, расстояние между магнитом и чипом AS5600 не должно превышать 3 мм.

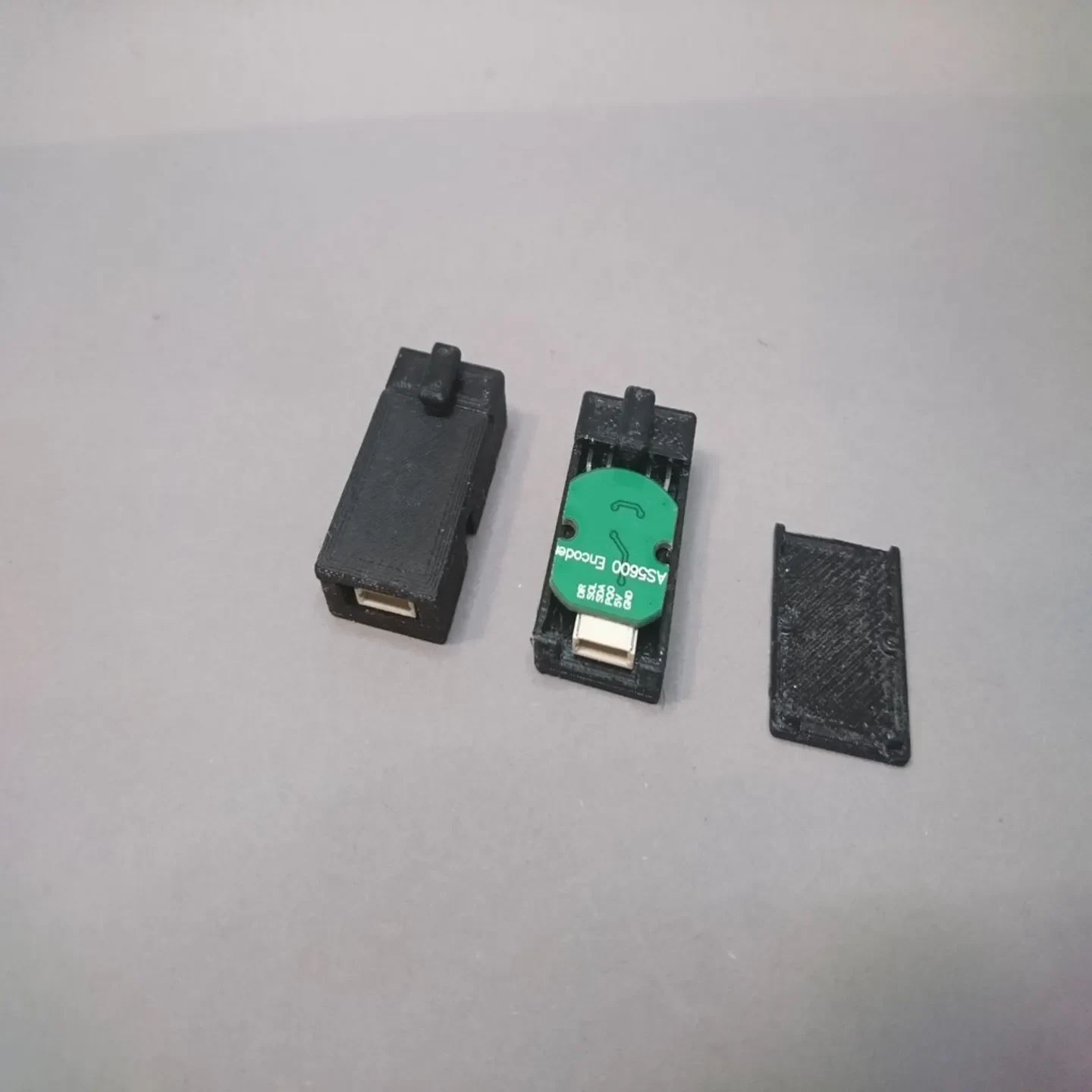

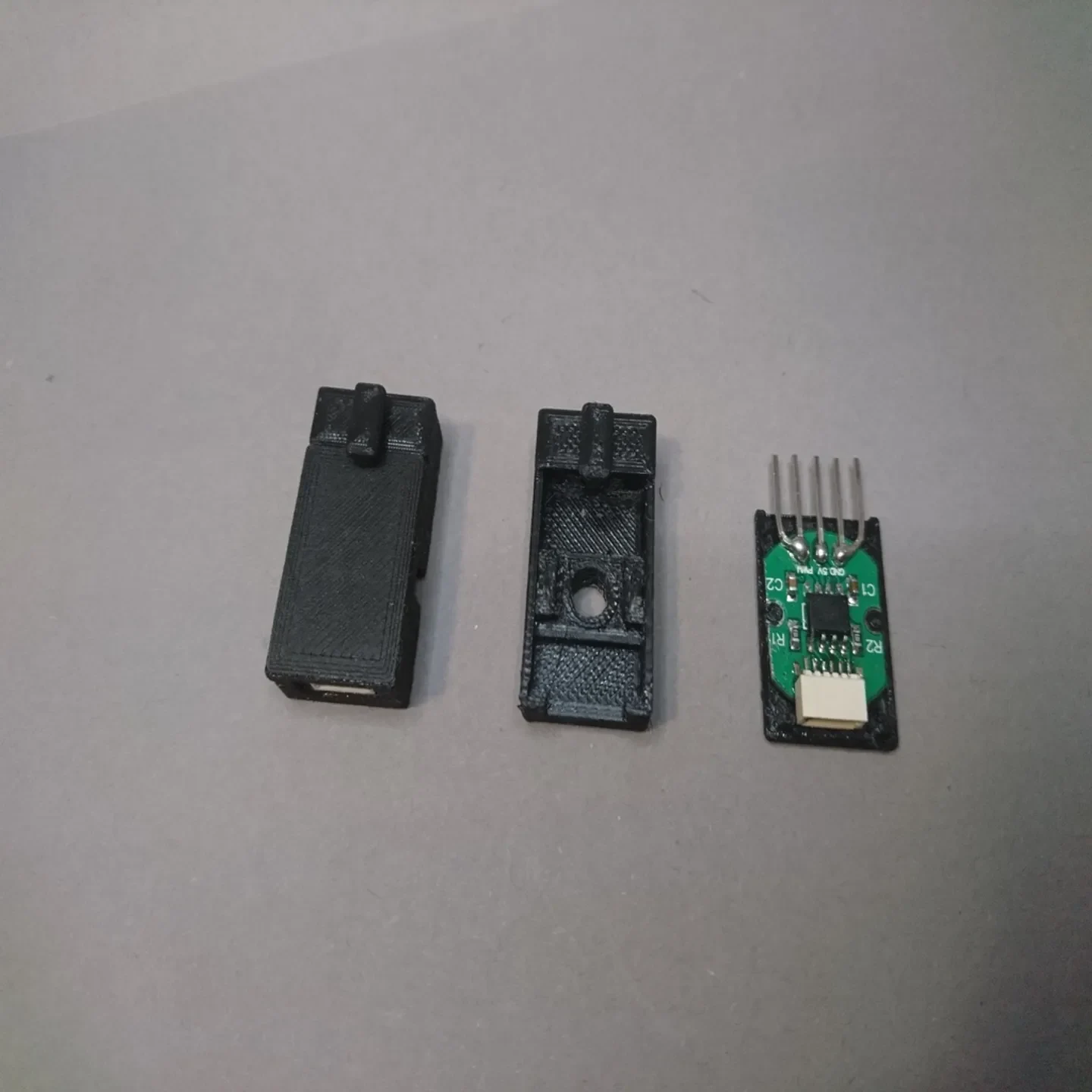

Вам нужно будет отрезать полоску толщиной ок. 1 мм с обеих сторон платы, чтобы она подошла (см. изображения). Если вы планируете использовать интерфейс I2C, вам придется добавить 6-контактный разъем JST SH.

Здесь есть тема по этому поводу (на немецком языке).

Пожалуйста, поставьте лайк или опубликуйте свою оценку в знак признательности за мою работу.

Другие мои разработки fischertechnik можно найти здесь.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,1 мм

Нить: любая PETG любая

Категория: Строительные игрушки
