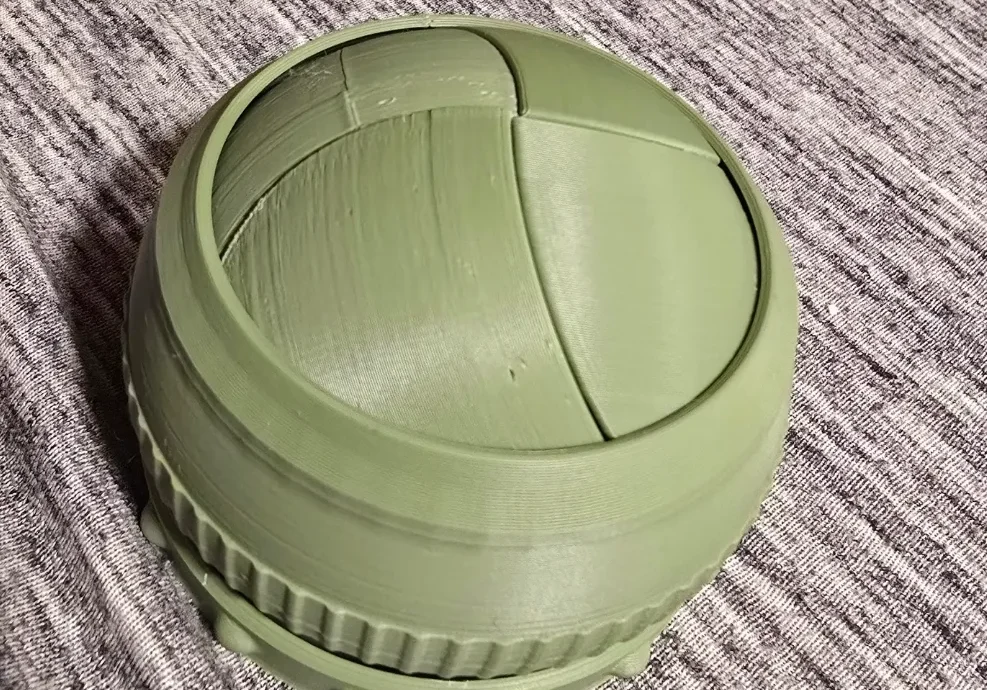

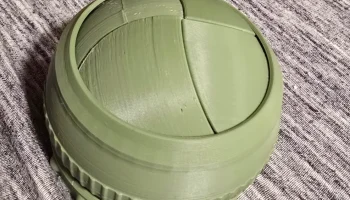

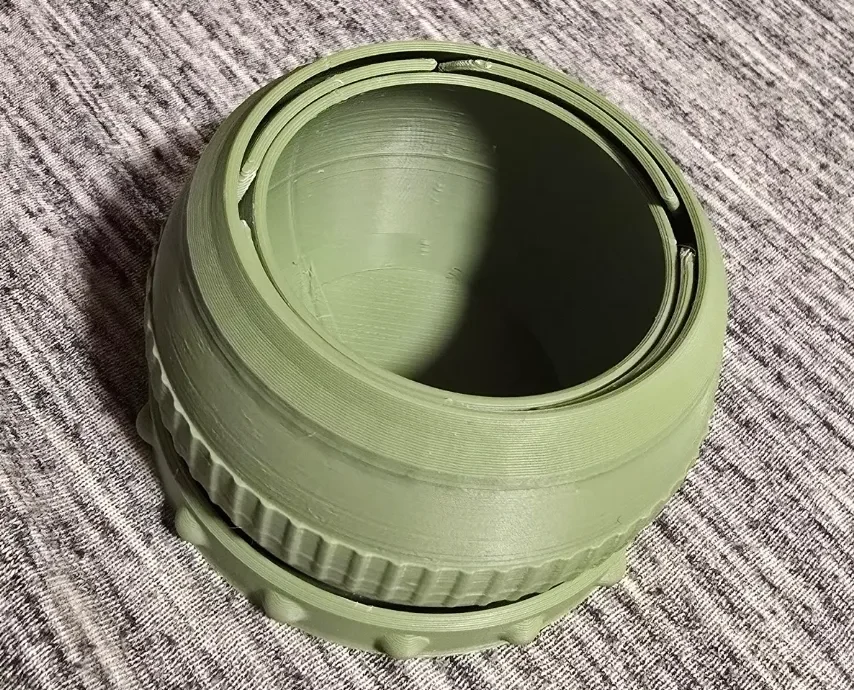

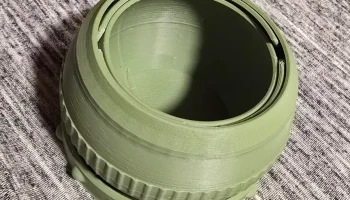

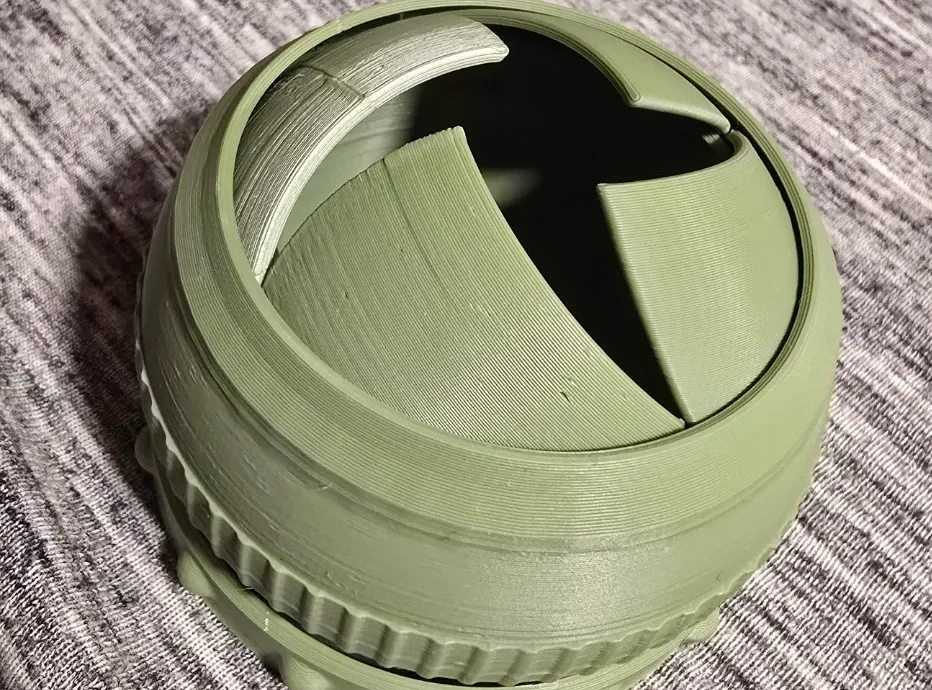

Iris box (без застревания в ремиксе) исправлено
Это ремикс ремикса, который я внес в улучшения, чтобы радужная оболочка перестала сбиваться с пути и застревать.
Вот описание, которое они опубликовали вместе с оригинальной моделью, о том, как печатать и обрабатывать.
(Это уменьшенная четырехлистная версия совершенно потрясающей предварительно собранной коробки с диафрагмой от Эммета (http://www.thingiverse.com/thing:1811143). После тщательного изучения конструкции Эммета и некоторых советов от самого Эммета мне удалось разработать версию диаметром 60 мм, которая печатает быстрее. Я также несколько увеличил внутренние зазоры, чтобы сделать печать менее сложной. Как и у Эммета, он печатает в предварительно собранном виде и без поддерживает. Спасибо, Эмметт!
Обновление: я добавил файл STL только для листа в ответ на то, что кто-то хочет заменить сломанный. Однако я не уверен, насколько легко будет собрать его на место.
Обновление: в моей исходно�� версии внешняя сфера в закрытом состоянии была немного шаткой и могла вызвать заедание. Я обновил его, чтобы предотвратить эту проблему. Я также включил модель Solidworks (2011), чтобы каждый мог ею воспользоваться.
Настройки печати
Бренд принтера:
MakerGear
Принтер:
М2
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2 мм
Заполнение:
20%
Примечания:
Печатайте слоями толщиной 0,2 мм, чтобы обеспечить правильную печать внутренних зазоров.
Пост-печа��ь
Видео от оригинального создателя о том, как освобождать механизмы
Нижняя часть четырех створок печатается прямо на столе, и ее можно увидеть в четырех слотах внизу. Чтобы листья не вырвались во время печати, я добавил 4 тонких язычка, прикрепляющих нижнюю часть каждого листа к внешнему кольцу. Используйте лезвие бритвы или канцелярский нож, чтобы отрезать эти выступы.
Внешняя сфера на самом деле представляет собой вращающийся циферблат. Чтобы освободить его, воткните небольшую отвертку в зазор над кольцом основания и осторожно подденьте его, работая по всему периметру. В зависимости от того, насколько хорошо ваш принтер справляется с небольшими зазорами, вам может потребоваться вставить тонкое лезвие в зазоры вверху, чтобы освободить листы.)
