Писец проекта

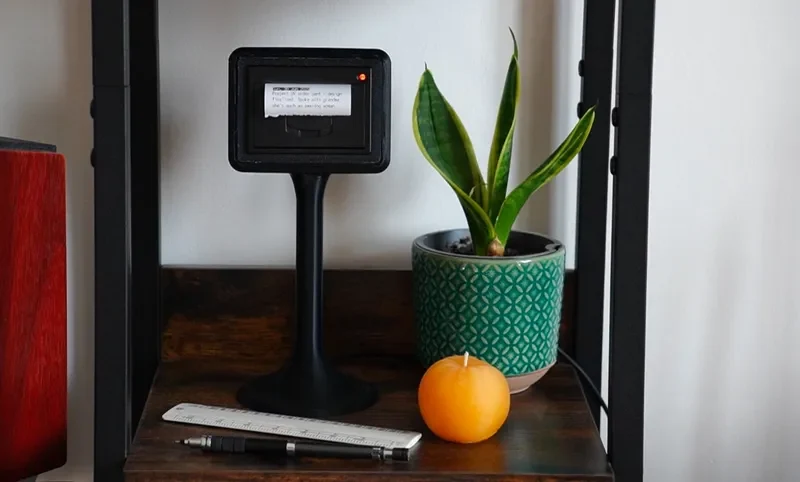

Base Scribe: простая, надежная система с открытым исходным кодом, которая поможет вам запечатлеть значимые моменты вашей жизни. Он использует термопечать для записи истории вашей жизни, ежедневных достижений, мыслей или воспоминаний на непрерывном рулоне бумаги. Он создан как тихий компаньон, побуждающий вас жить более осознанно.

Этот проект рожден из идеи «принести квитанции» за жизнь, которую вы ведете, к жизни, которую вы хотите вести. Речь идет о создании физического артефакта вашего путешествия. Он легко взломан, адаптируем и масштабируем в соответствии с вашими потребностями и желаниями.

Особенности конфигурации «из коробки» (v1)
Термопечать: чистые, долговечные тактильные записи — без беспорядка и засохших чернил.
Стандартные рулоны: очень дешевая и доступная бумага — например. пара баксов за 6 роллов

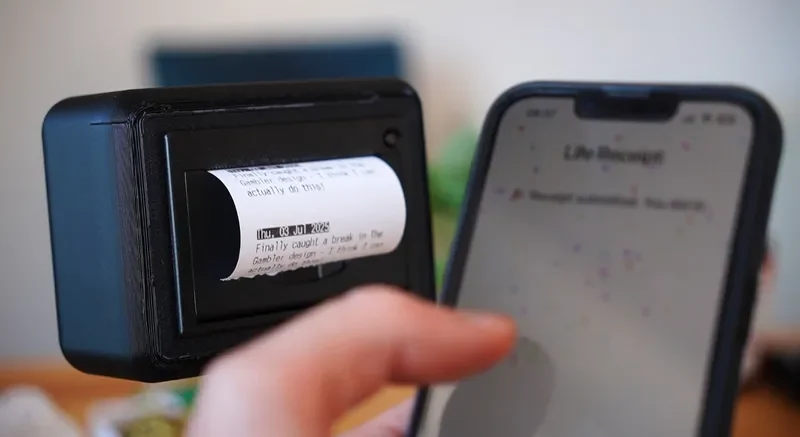

Минималистичный веб-интерфейс: элегантный ввод без отвлекающих факторов, всего лишь текстовое поле и кнопка отправки (и немного конфетти для дополнительного удовольствия).

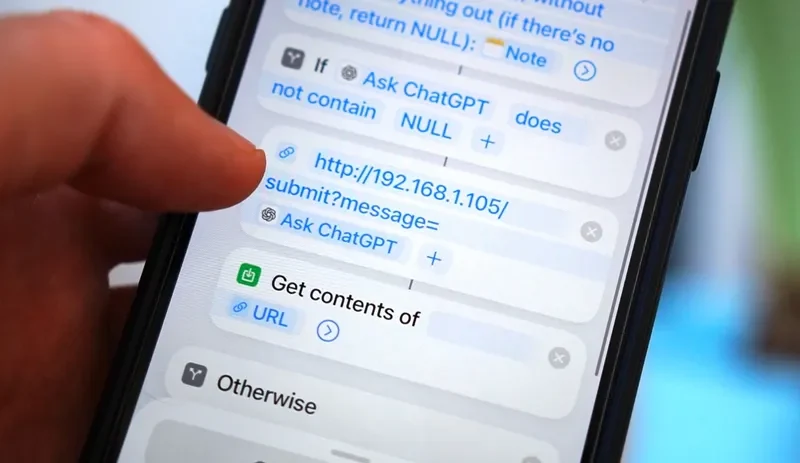

Интеграция API: интегрируйте Project Scribe с вашими любимыми инструментами, такими как Apple Shortcuts, IFTTT или вашими собственными скриптами.
Автономная работа: облачные сервисы не требуются (но поддерживаются облаками) — все работает локально.

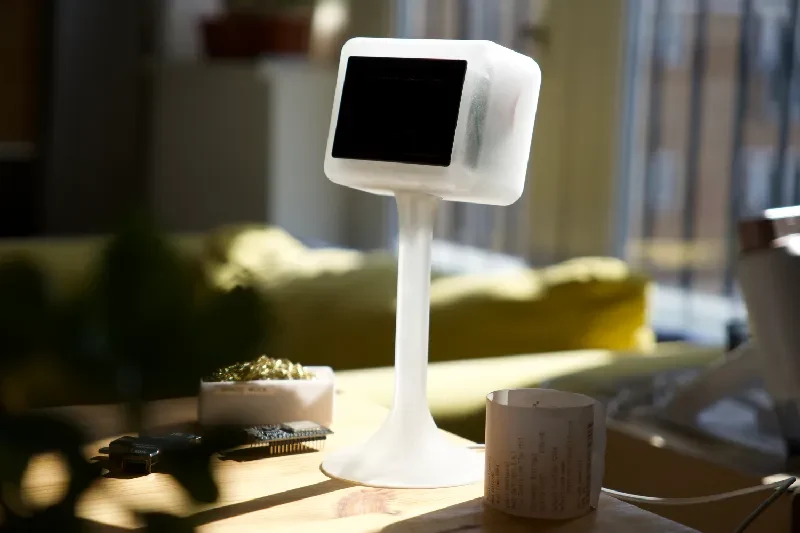

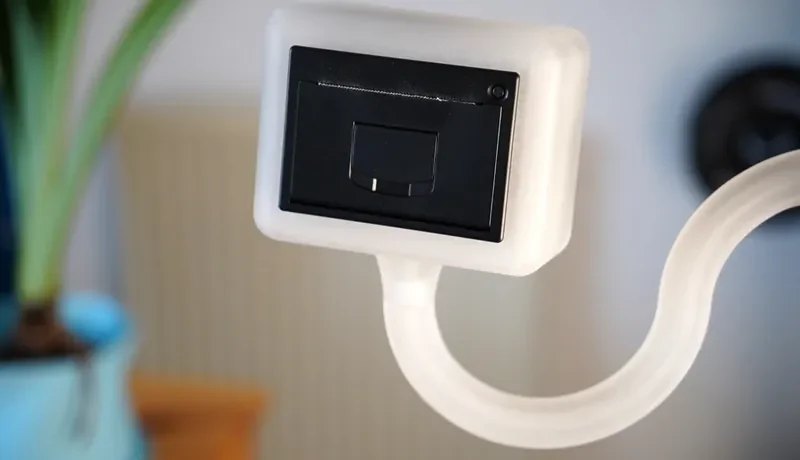

Органический дизайн: вдохновленный Дали и Гауди, с плавными изгибами, намекающими на органическую природу жизни.
Низкое энергопотребление: работает от одного порта USB, отдельный источник питания не требуется (около 0,5 Вт в режиме ожидания)
Открытый исходный код: полностью бесплатный, взломанный и настраиваемый.
спецификация
Мини-плата D1 (подойдет любая плата Arduino, но скетч придется подкорректировать)

Термопринтер CSN-A4L (подойдет любой серийный термопринтер, хотя я его не проверял — возможно, вам придется отрегулировать мощность и распиновку)

Бумажные рулоны (один из них поставляется с принтером, и он прослужит целую вечность — здесь вам нужна ширина 57,5 ± 0,5 мм и максимальный диаметр 30 мм)

3D-принтер для корпуса (для соединения деталей может понадобиться клей — шурупы не требуются)
Провода (для пайки и подключения компонентов + провод USB для питания всего этого дела)

Источник питания 5 В/USB, рассчитанный на более высокие токи (используется только во время термопечати)

Партнерские ссылки для получения компонентов (если вы хотите их использовать):

Компонент Amazon США Amazon UK AliExpress
Микроконтроллер (USB-C D1 Mini) https://amzn.to/4h2zQYO https://amzn.to/4gRFgFe -
Термопринтер (CSN-A4L) https://amzn.to/4kr5ksq — https://s.click.aliexpress.com/e/_opjoNrw
Рулоны бумаги, без BPA (57,5x30 мм) https://amzn.to/4kpOREP https://amzn.to/44nqGCg

Важное примечание (спасибо сообществу за указание на это!): Проявите должную осмотрительность в отношении типов термобумаги — термобумага, с которой мы работаем каждый день (например, через чеки из продуктового магазина, ресторанов, на вынос, в такси и т. д.), будет содержать BPA. Выбирая для этого рулоны, вам обяз��тельно следует выбрать бумагу, не содержащую BPA, просто для большей безопасности — предоставленные ссылки предназначены для бумаги, не содержащей BPA. Если можете, сделайте еще один шаг и найдите бумагу, не содержащую фенола. Три типа, которые не содержат BPA или BPS и имеют конкурентоспособную цену, содержат либо аскорбиновую кислоту (витамин С), Pergafast 201 на основе мочевины, либо технологию без разработчиков Blue4est.

Примечание 2. Компоненты могут немного отличаться, поскольку списки всегда меняются незаметно — всегда проверяйте. Если вы заметили какие-либо проблемы, пожалуйста, свяжитесь со мной, чтобы обновить файл readme.

Примечание 3. Если у вас нет 3D-принтера, но вы хотели бы его создать, рассмотрите возможность использования партнерской ссылки PCBWay: https://pcbway.com/g/86cN6v (скидка для вас + небольшая помощь для проекта).

Примечание 4. Некоторая термобумага обработана от выцветания и может прослужить, например, 10 лет. 35+ лет. Если вы планируете использовать Scribe для архивирования, при выборе правильных рулонов учитывайте выцветание чернил.

Распиновка/проводка во время работы

В проекте используется SoftwareSerial для связи с принтером, оставляя последовательные контакты оборудования свободными.

Th Принтер Контакт D1 Мини-контакт Источник питания Описание
TTL RX D3 — Мини-передатчик D1
TTL TX D4 — Мини-приемник D1
TTL GND GND GND Общее заземление
Питание VH — 5 В Pinter VIN
Питание GND GND GND Земля принтера

Примечание. Никогда не включайте принтер.
