Корпус минимального дизайна для платы разработчика TTGO (...

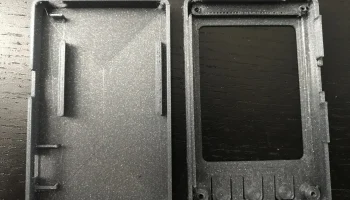

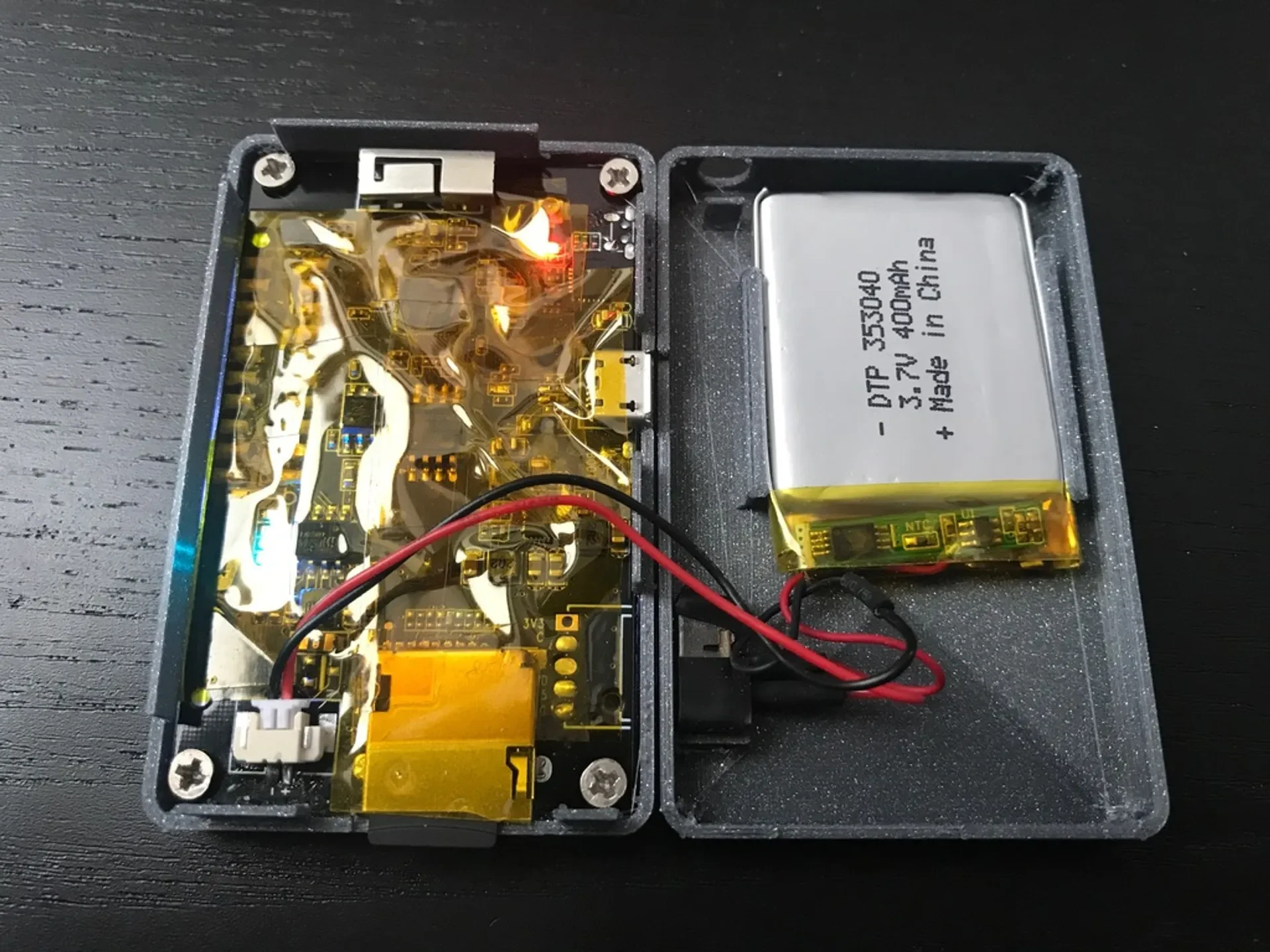

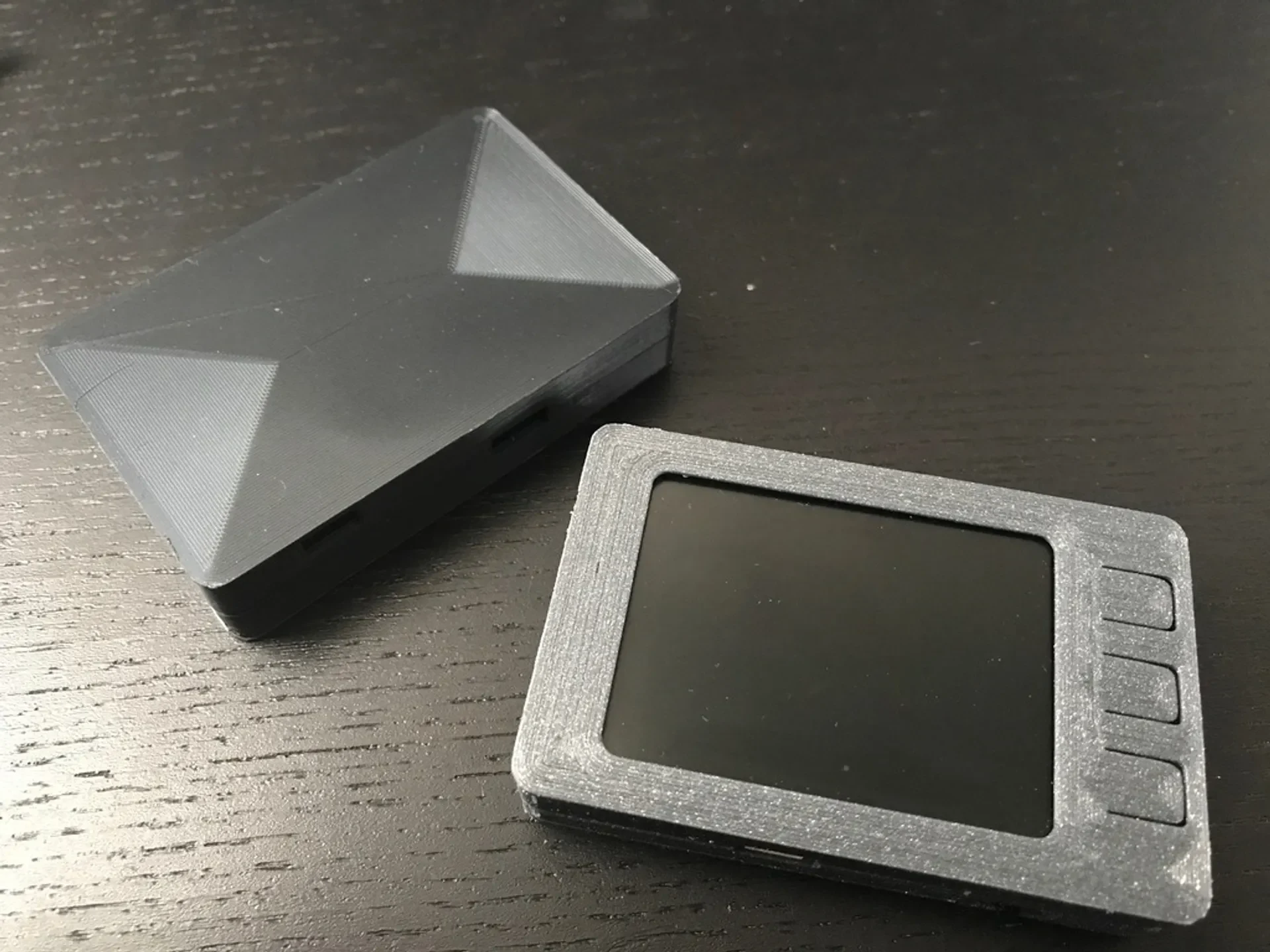

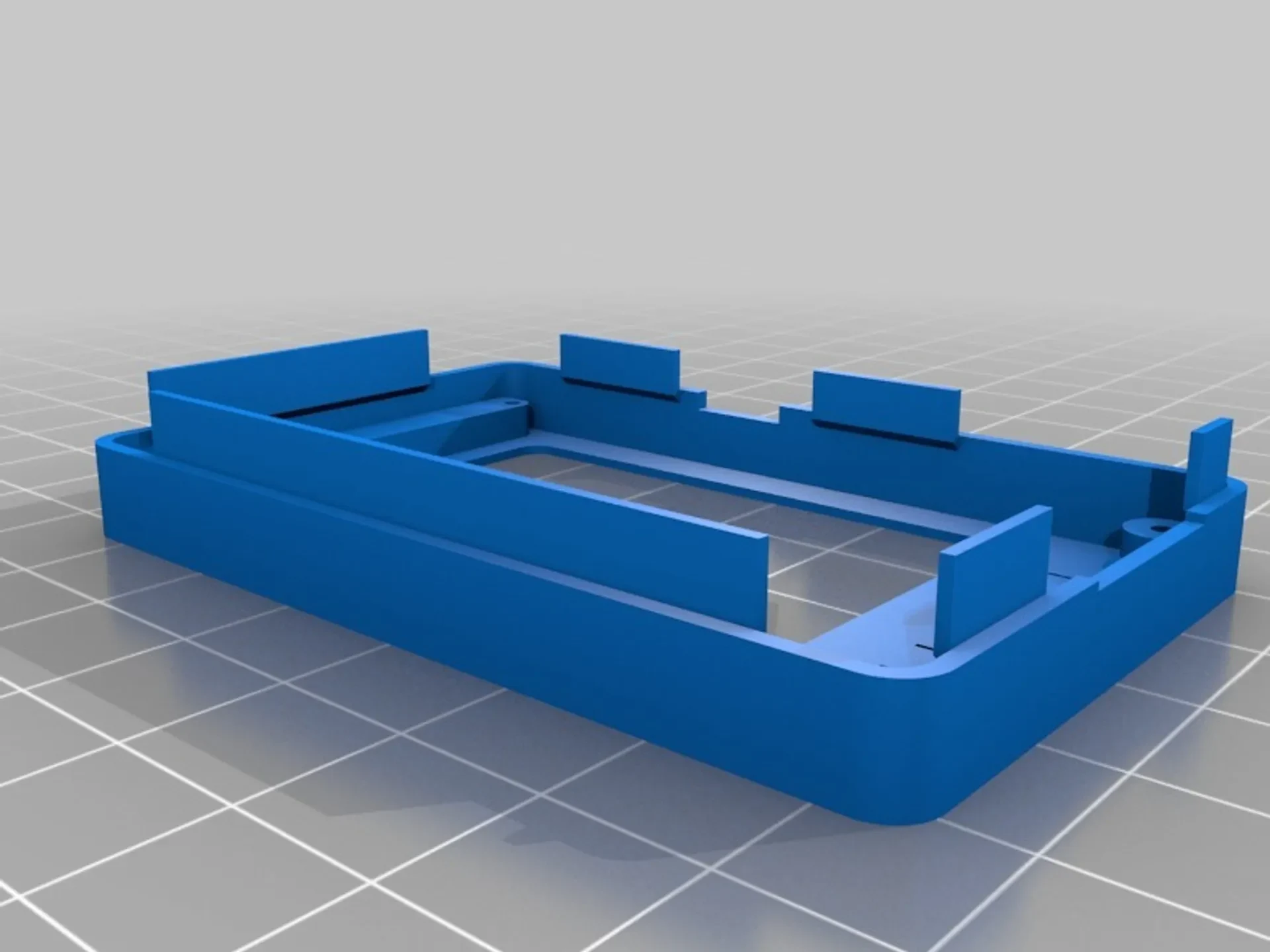

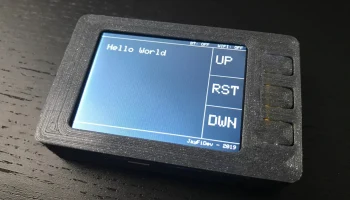

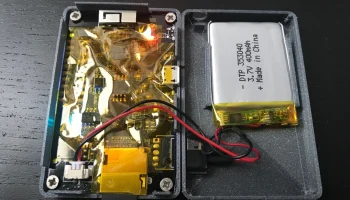

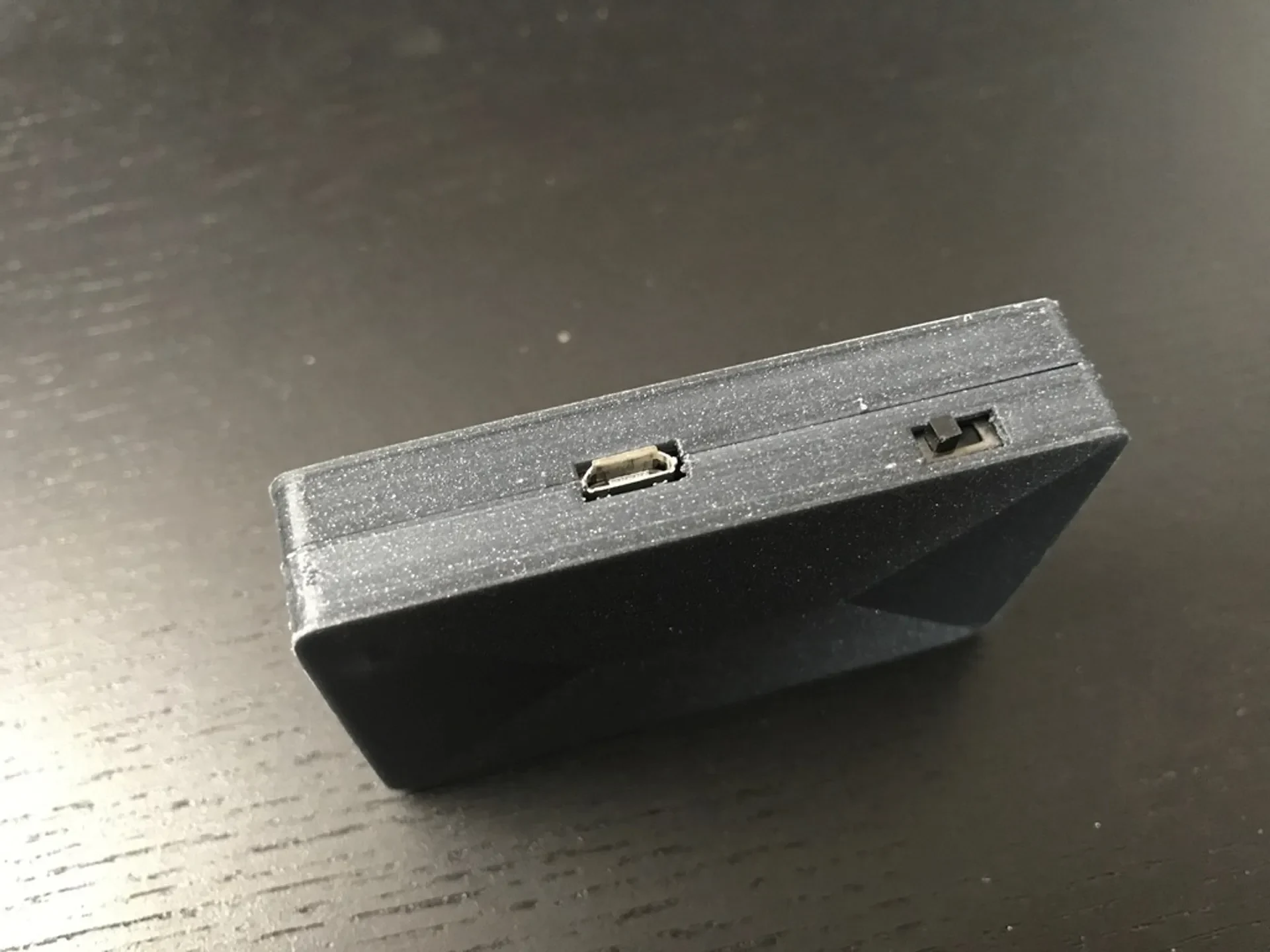

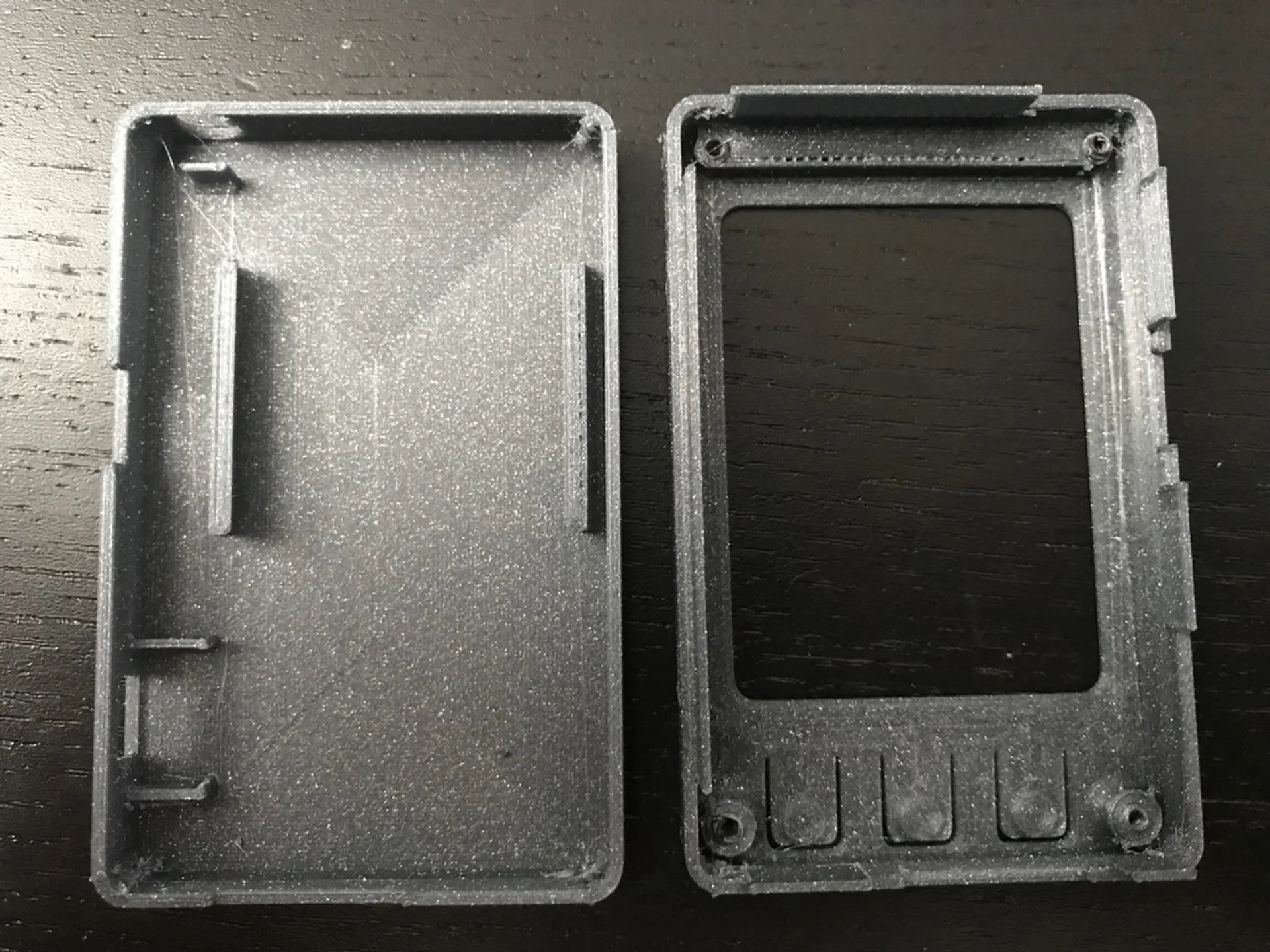

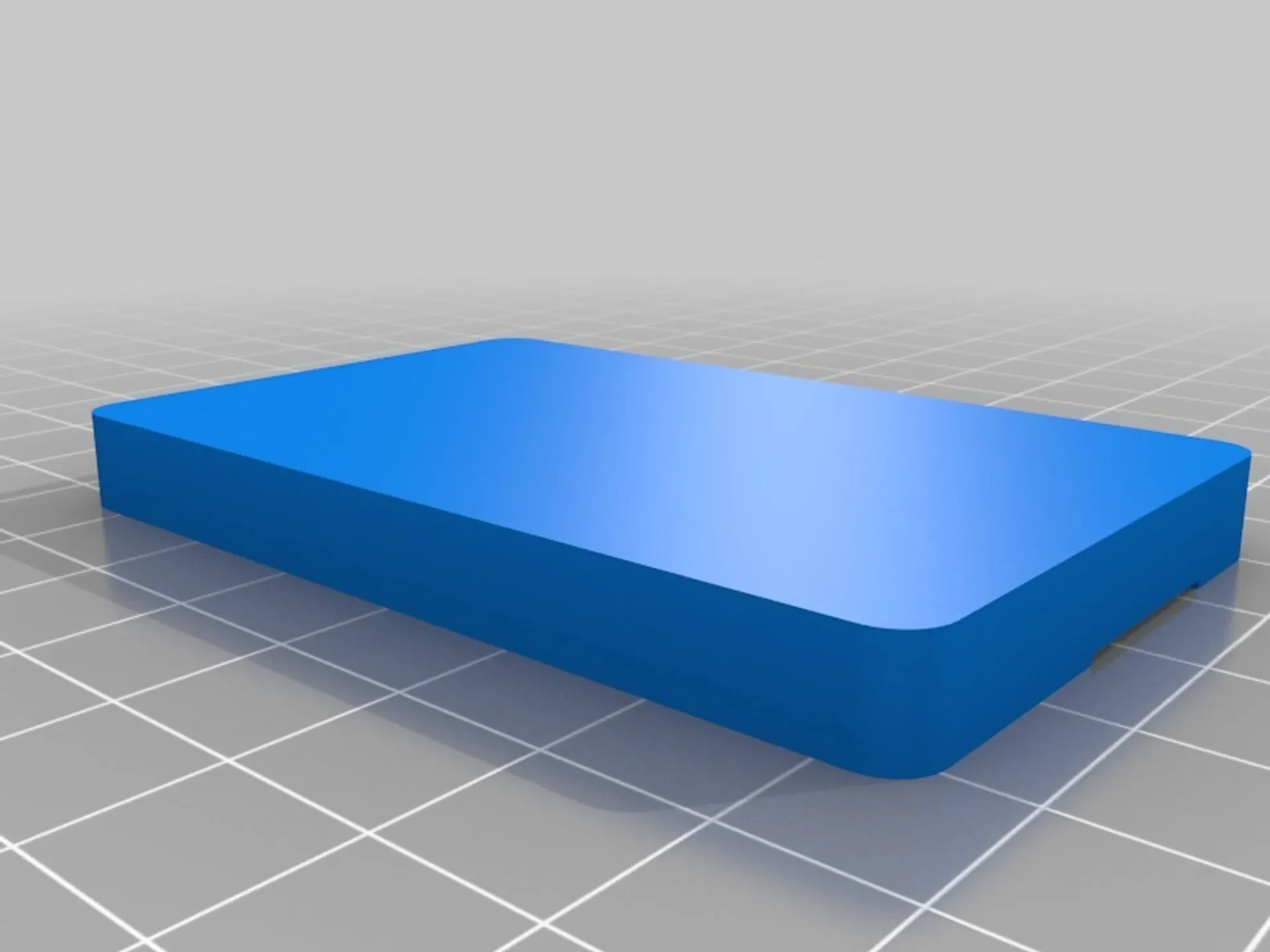

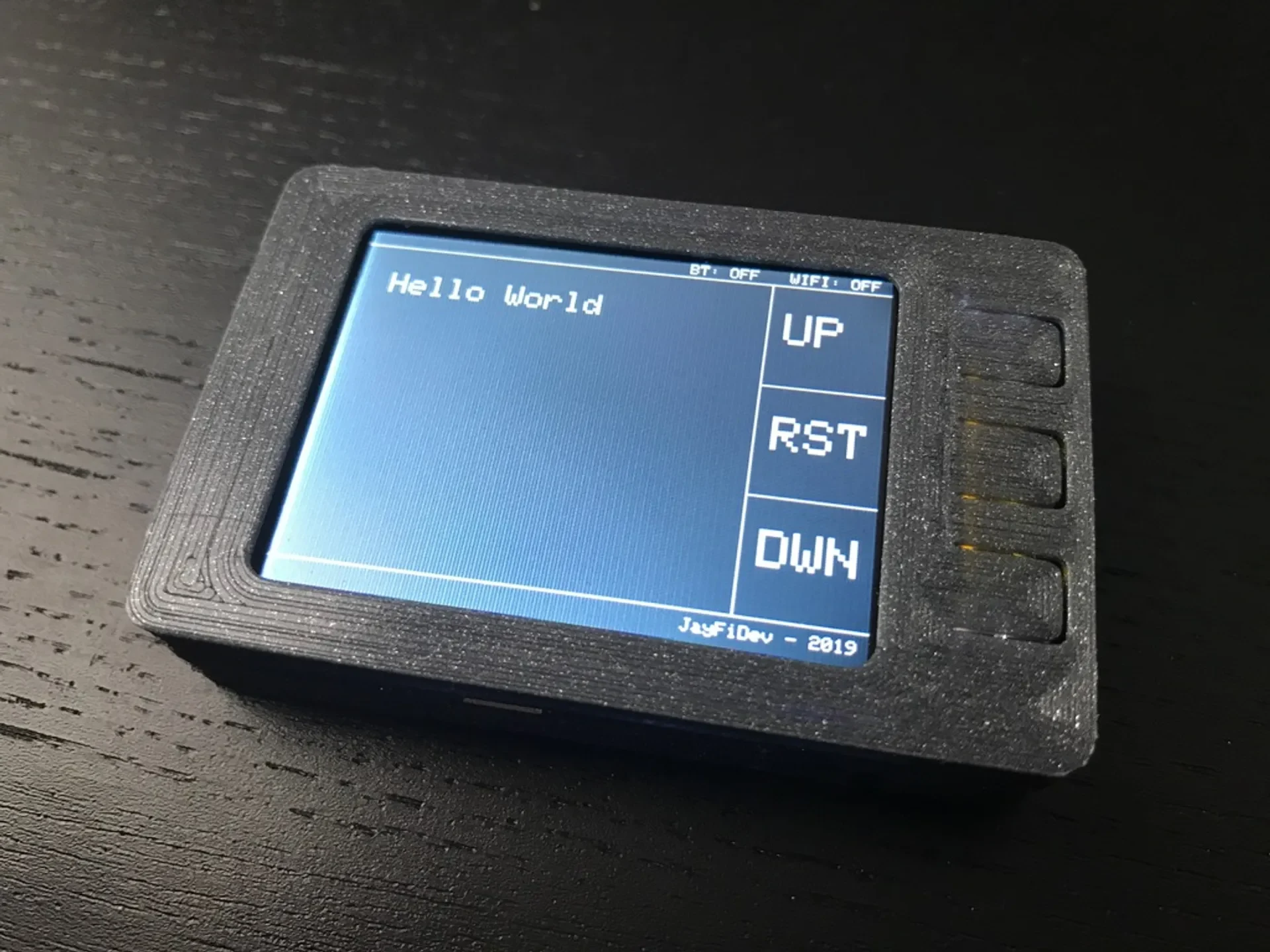

Минимальный корпус из двух частей для макетной платы TTGO Esp32. Работа еще продолжается, две кнопки удалил для другого проекта. Модель обновлю, когда сюда прибудет новая плата.

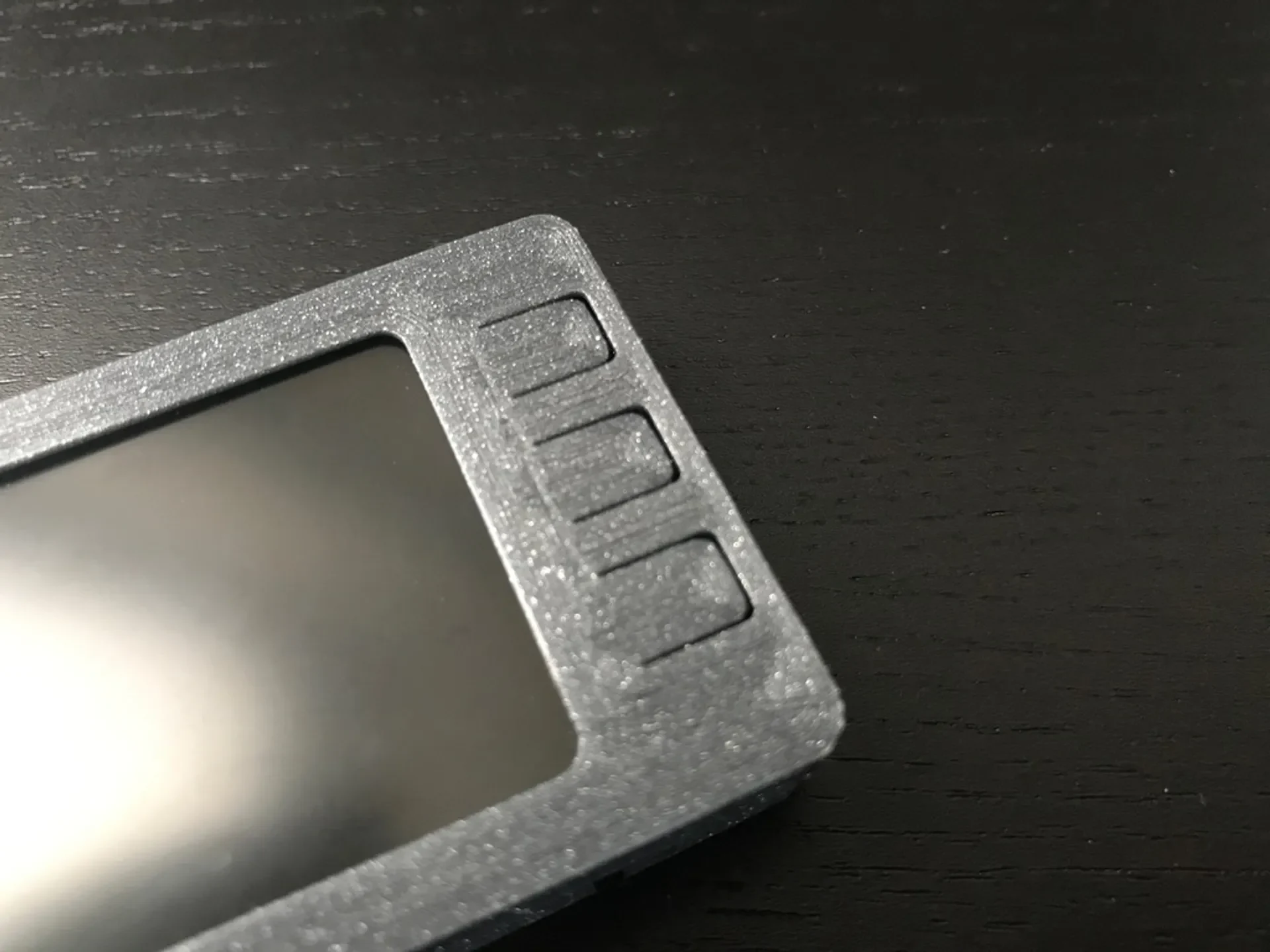

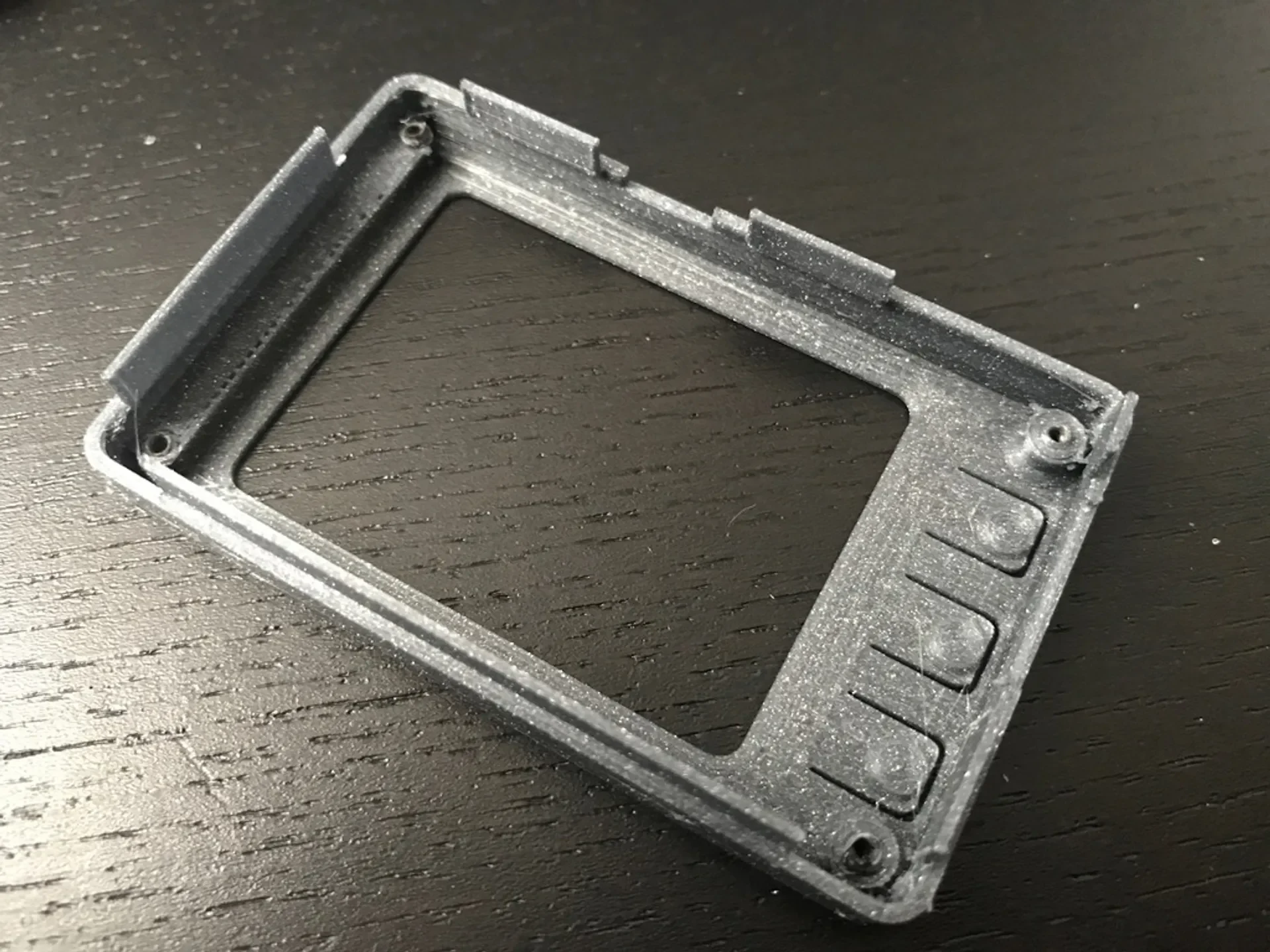

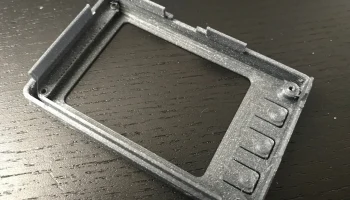

Монтажные отверстия для винтов спроектированы таким образом, что вы можете вкрутить горячий винт, и он сам нарежется. Кнопки являются частью корпуса.

Обе части скреплены зажимами. Для хорошей подгонки допуски должны быть жесткими.

Настройки печати

Принтер:

CR-10

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 или 0,1

Заполнение:

20-40%

Нить: Filamentum PLA Vertigo Grey

Примечания:

Я печатаю этот футляр прямо на стекле при температуре 65°C с полями. В результате получаются очень гладкие нижняя и верхняя части корпуса.

Распечатать можно на любом принтере, который у вас есть. Нужно хорошо набрать кнопки.

Категория: Электроника
