Манометр с гибким кольцом - ФРГ

Это корпус для ФРГ.

Дополнительная информация о версии DIY на дискорде: https://discord.gg/EBbzWWyGgr

Вот видео, показывающее все варианты

https://youtu.be/gbVZY-N-Wz0

Есть 1 вариант «спина» и 3 варианта «лицо».

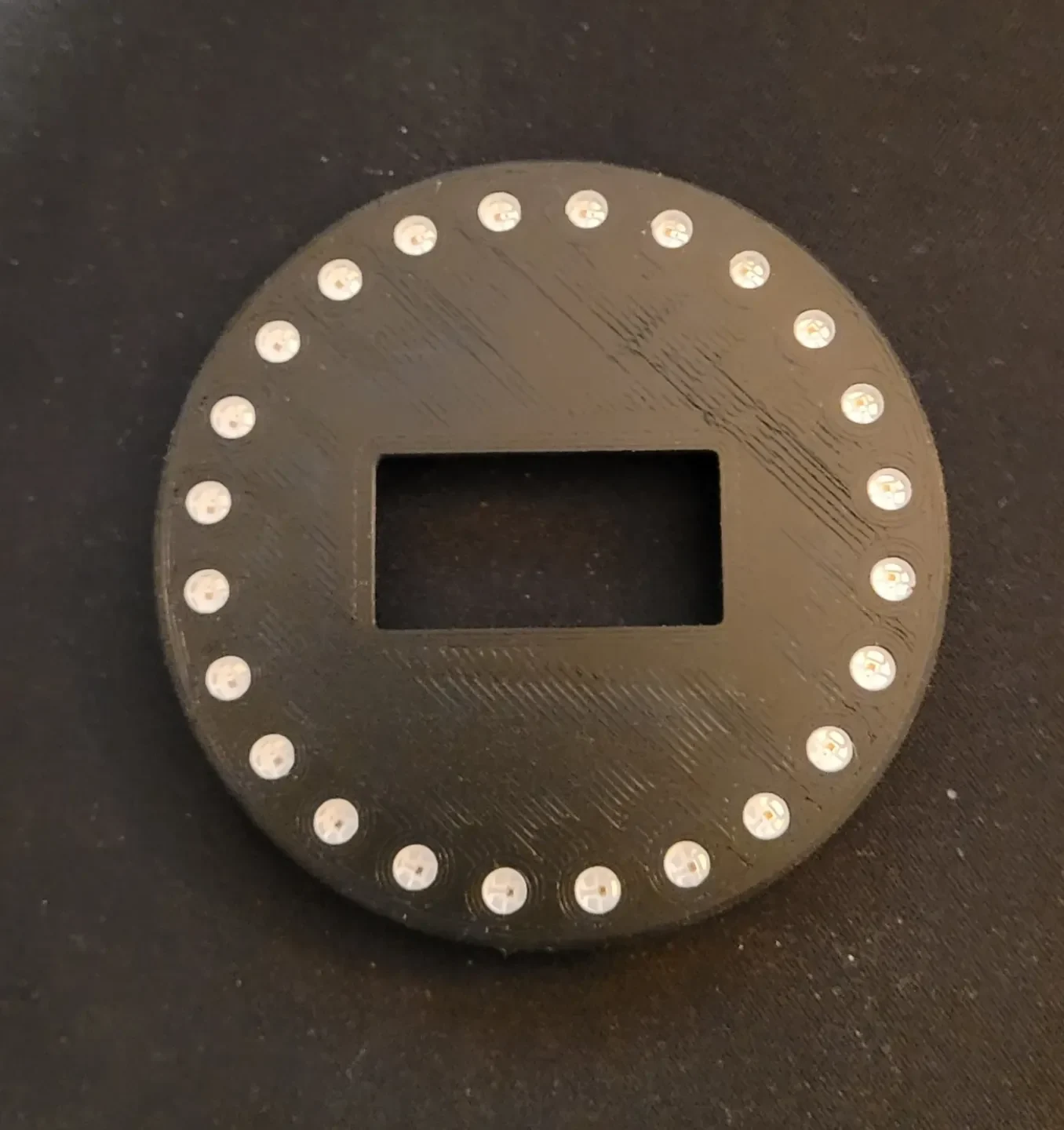

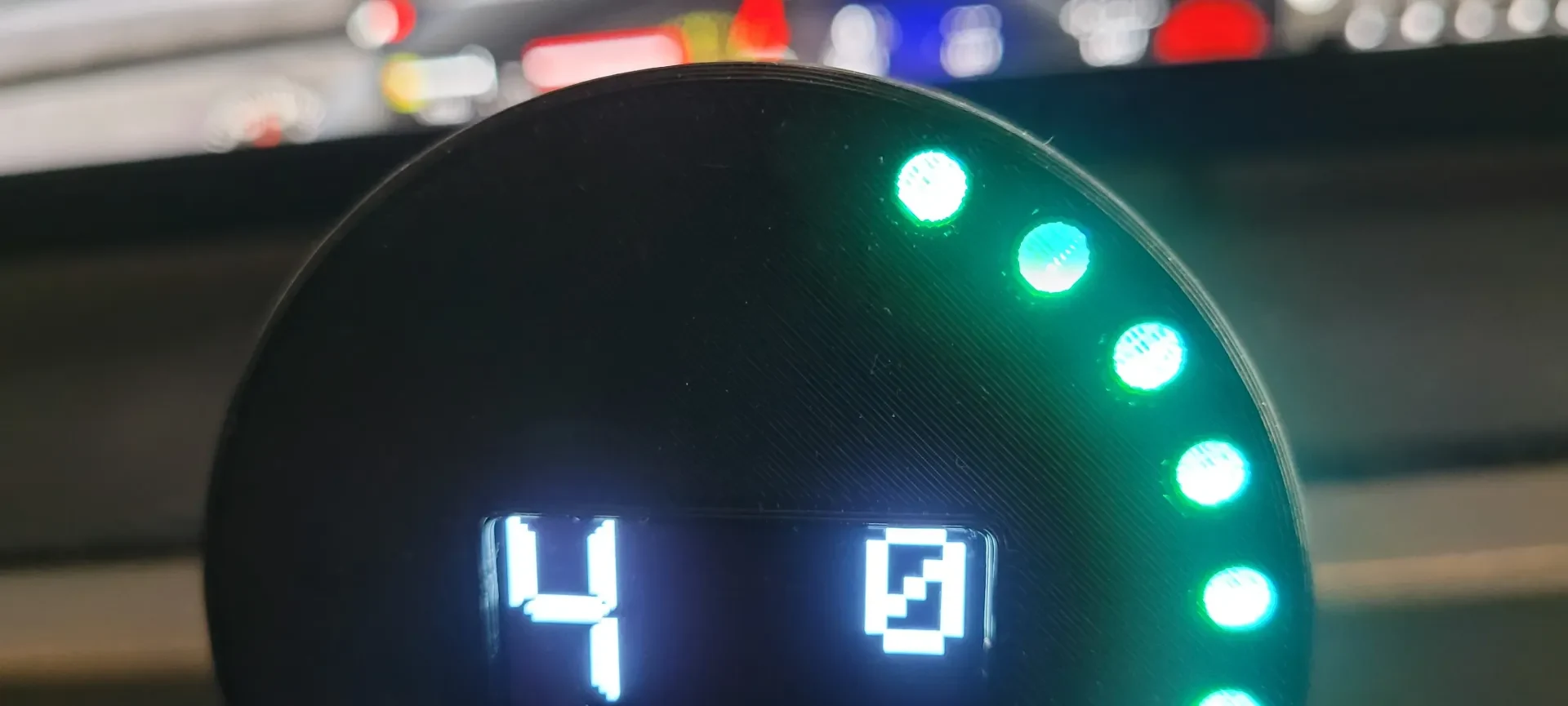

Стандартная лицевая панель — имеются отверстия для светодиодов. Некоторым людям это не нравится, поскольку можно утверждать, что цвета отдельных светодиодов каждого цвета плохо сочетаются. У вас могут возникнуть проблемы с печатью кругов на первом слое, если у вас нет правильной калибровки первого слоя и достаточного количества текстуры в слое, чтобы удерживать их на месте. Попробуйте использовать 4 стены и убедитесь, что они печатаются от большей к меньшей.

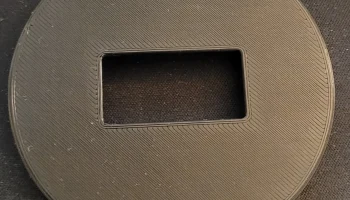

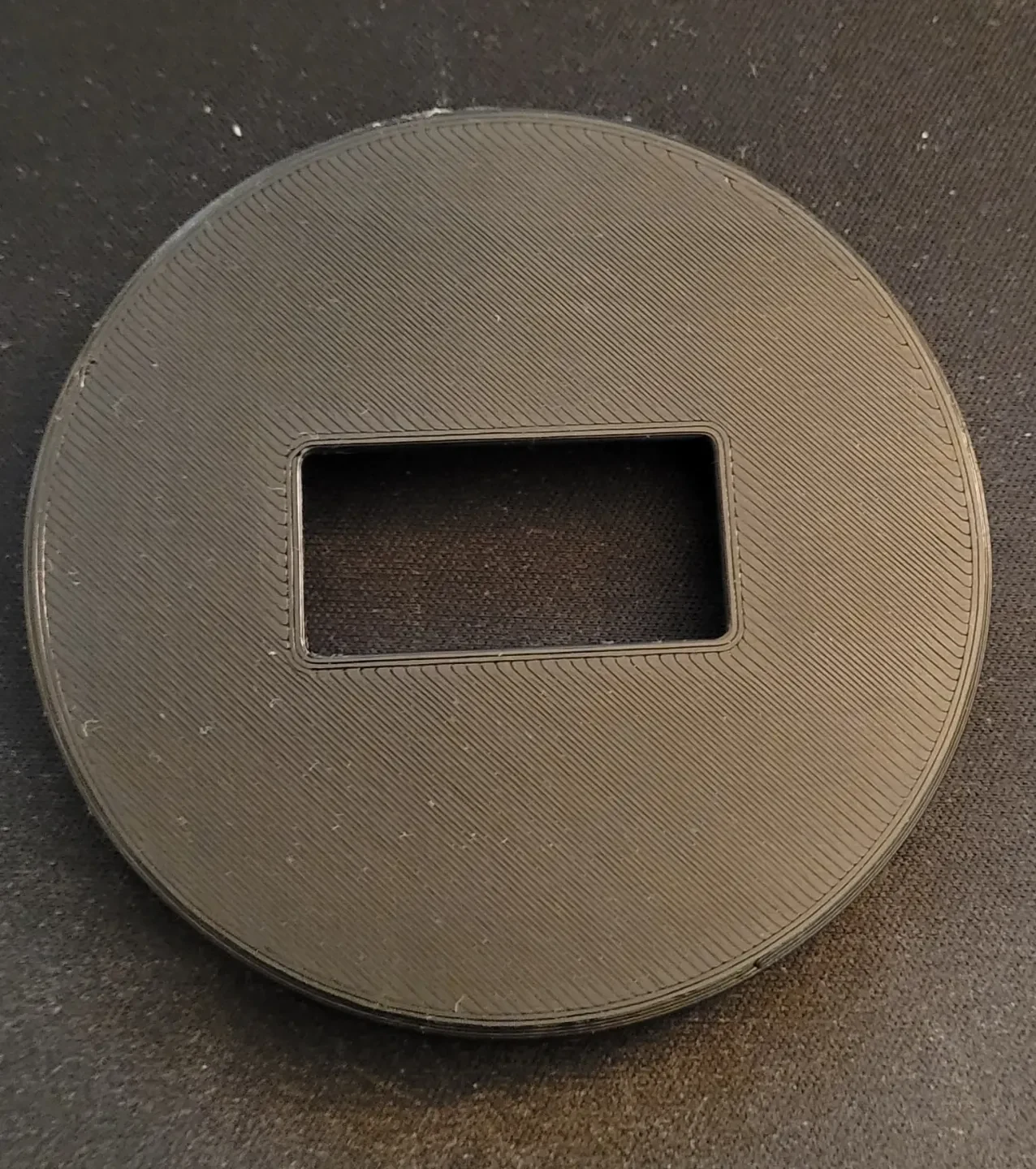

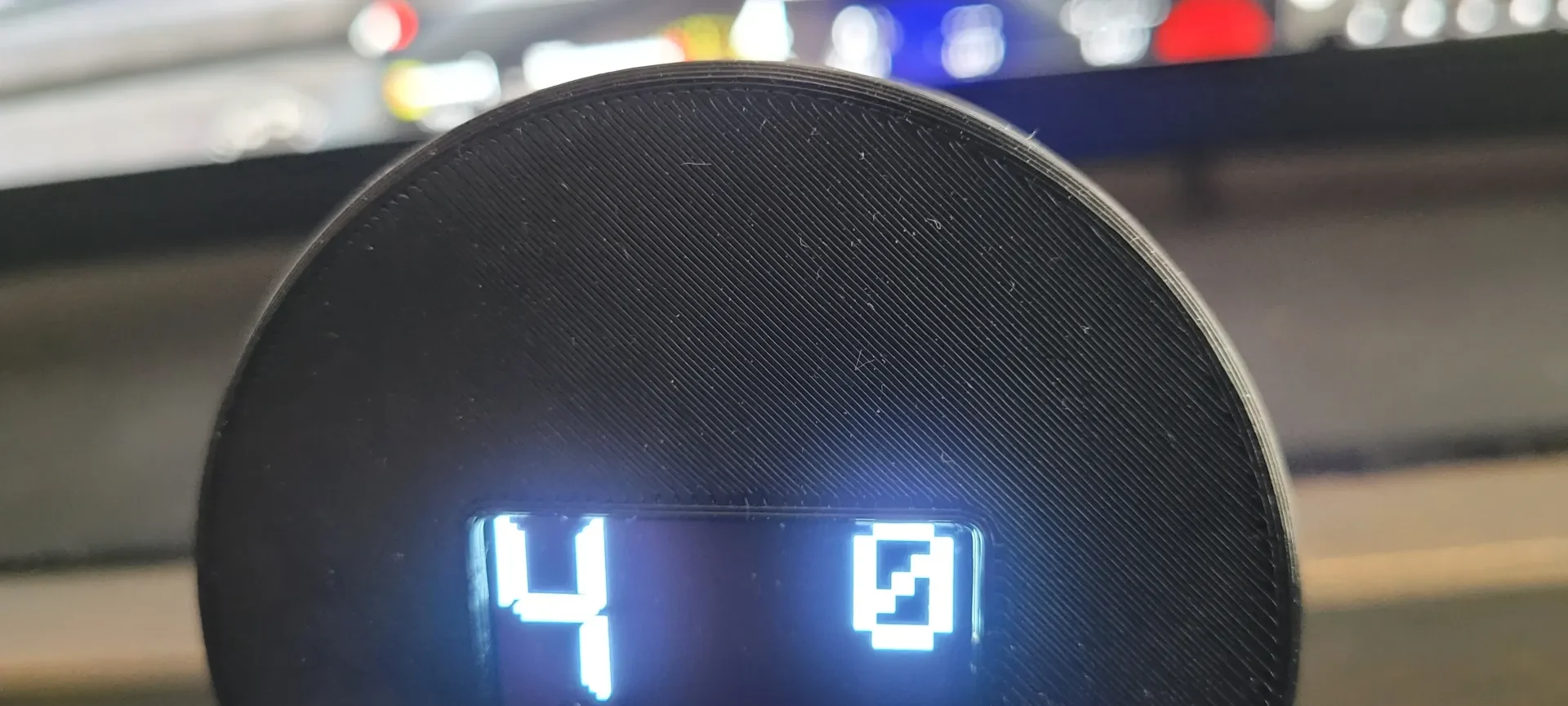

Рассеянная лицевая панель. Отверстий для светодиодов нет, вместо этого в качестве рассеивателя используется один слой материала. Светодиоды остаются скрытыми, пока счетчик выключен. Чтобы все получилось хорошо, вам нужна правильная калибровка первого слоя. Адгезия кровати отличная, печатать легче.

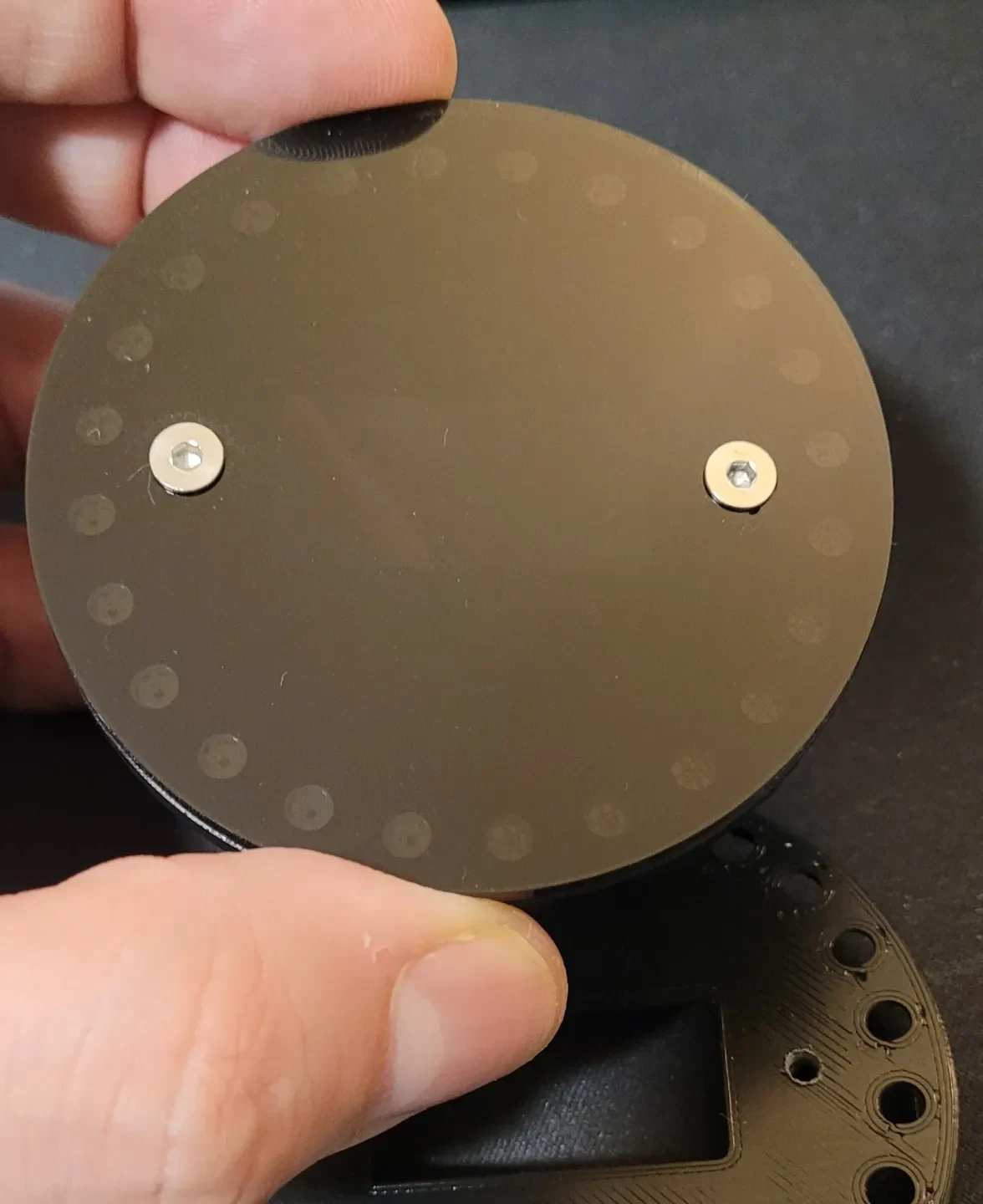

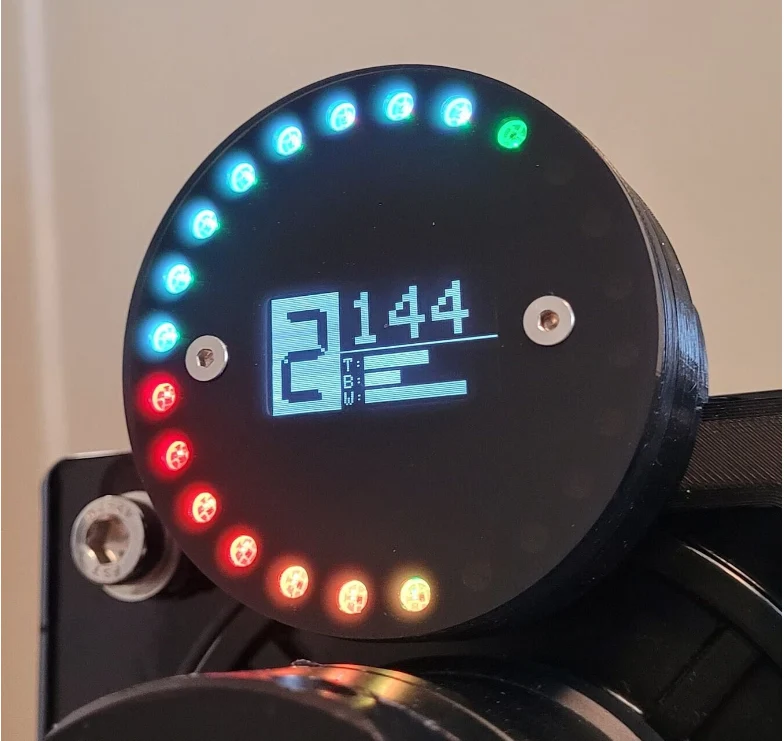

Внешнее рассеивающее лицо — имеются отверстия для светодиодов, а также для установки полнолицевого рассеивателя. Для этого вам необходимо приобрести диффузор, закрывающий все лицо, и установить его поверх лица. Это помогает скрыть недостатки на лицевой стороне датчика, если, например, ваш принтер не очень хорош; и/или это обеспечивает очень чистый вид, если вы, например, используете акрил.

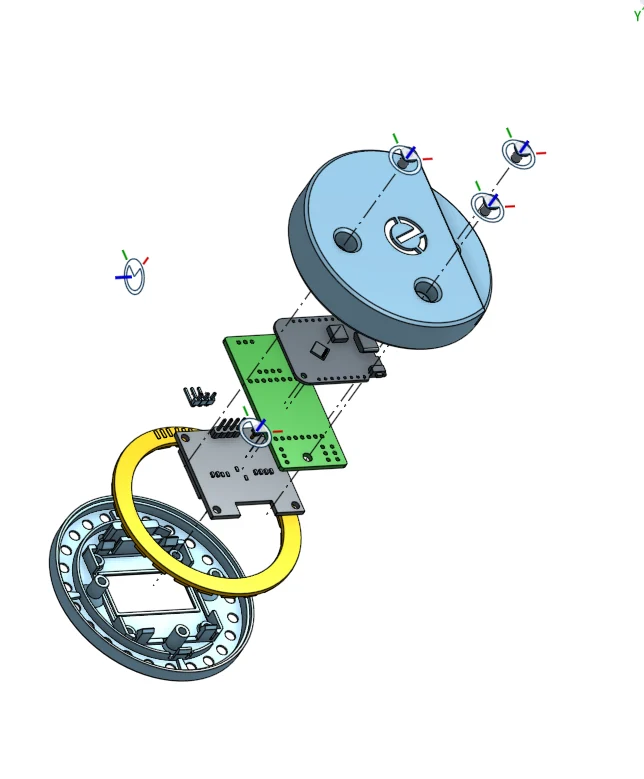

Обе поверхности и/или внешний диффузор собираются вместе с помощью болтов с потайной головкой M3x8 (M3x6, если вы планируете использовать внешний диффузор).
Два задних отверстия для болтов служат монтажными отверстиями М8 для самого счетчика.

Я предоставил несколько вариантов монтажа счетчика:

Стол + крепление к алюминиевому профилю

56 мм (колесные базы Fanatec CSL, CSW, DD и т. д.):

Высокое крепление

Низкое крепление

Прямой монтаж со смещением для Simucube, VRS, MIGE, OSW и других

Журнал изменений

19 июля 2023 г. — Добавлена версия v0.2. Они имеют очень незначительные улучшения по сравнению со старой версией и могут быть несовместимы (вероятно, из-за более жестких допусков сборки). Используйте только совместимую версию Face и Back. «Рассеянный» устарел. С этого момента только стандартные и внешне распространенные.

28 февраля 2026 г. — удалены ссылки на etsy, больше нельзя купить.
