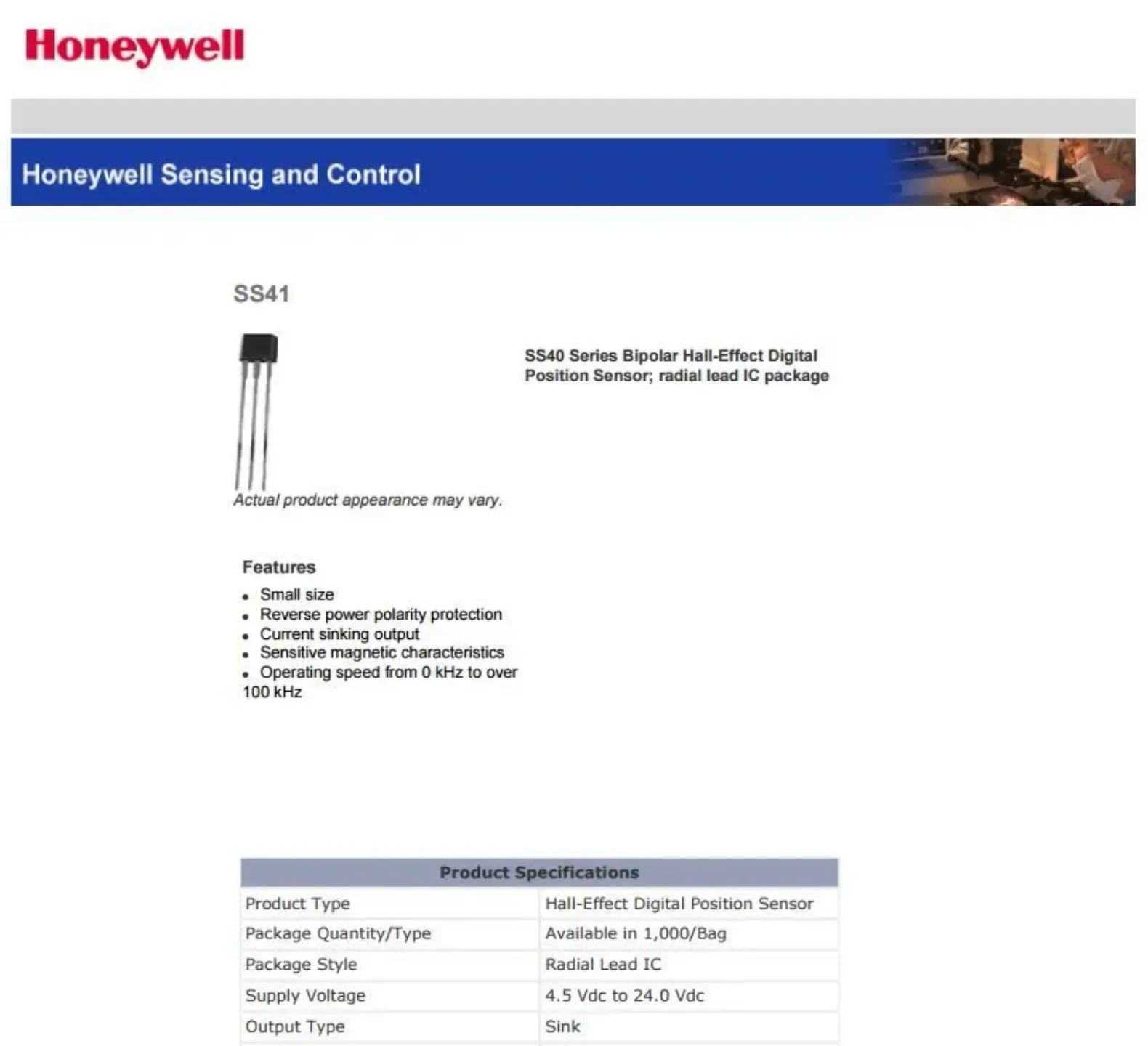

Корпус датчика Холла SS40 или SS41

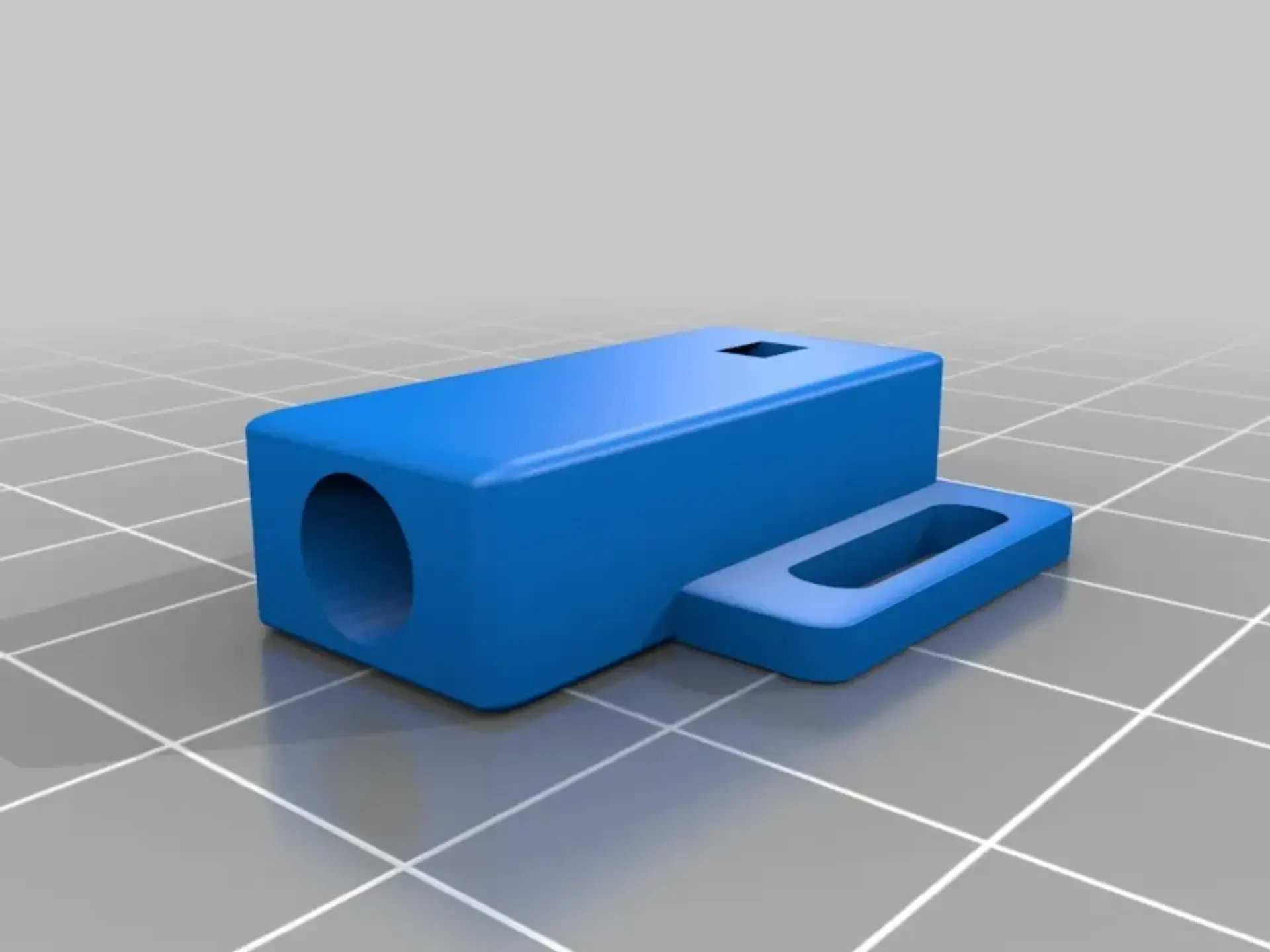

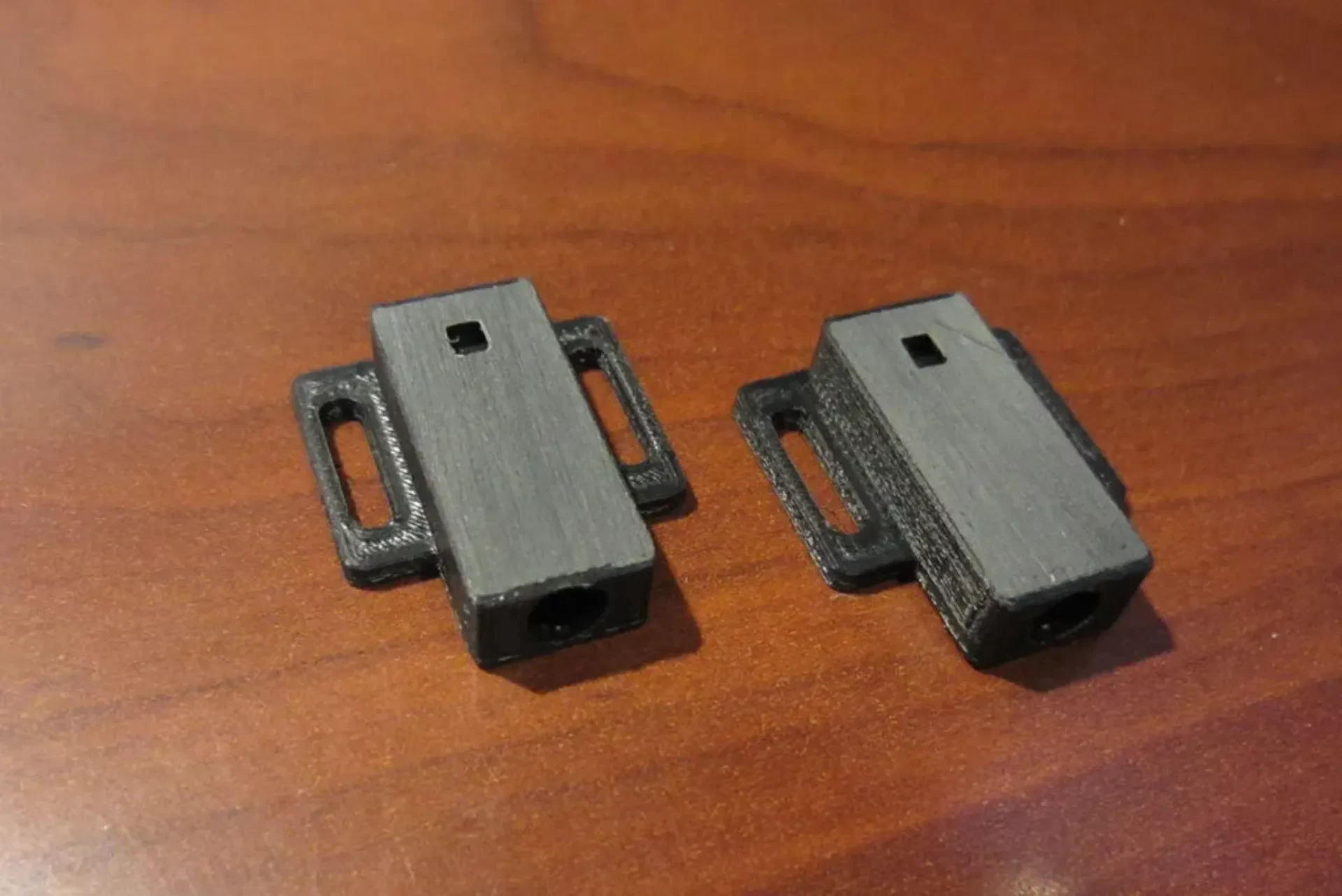

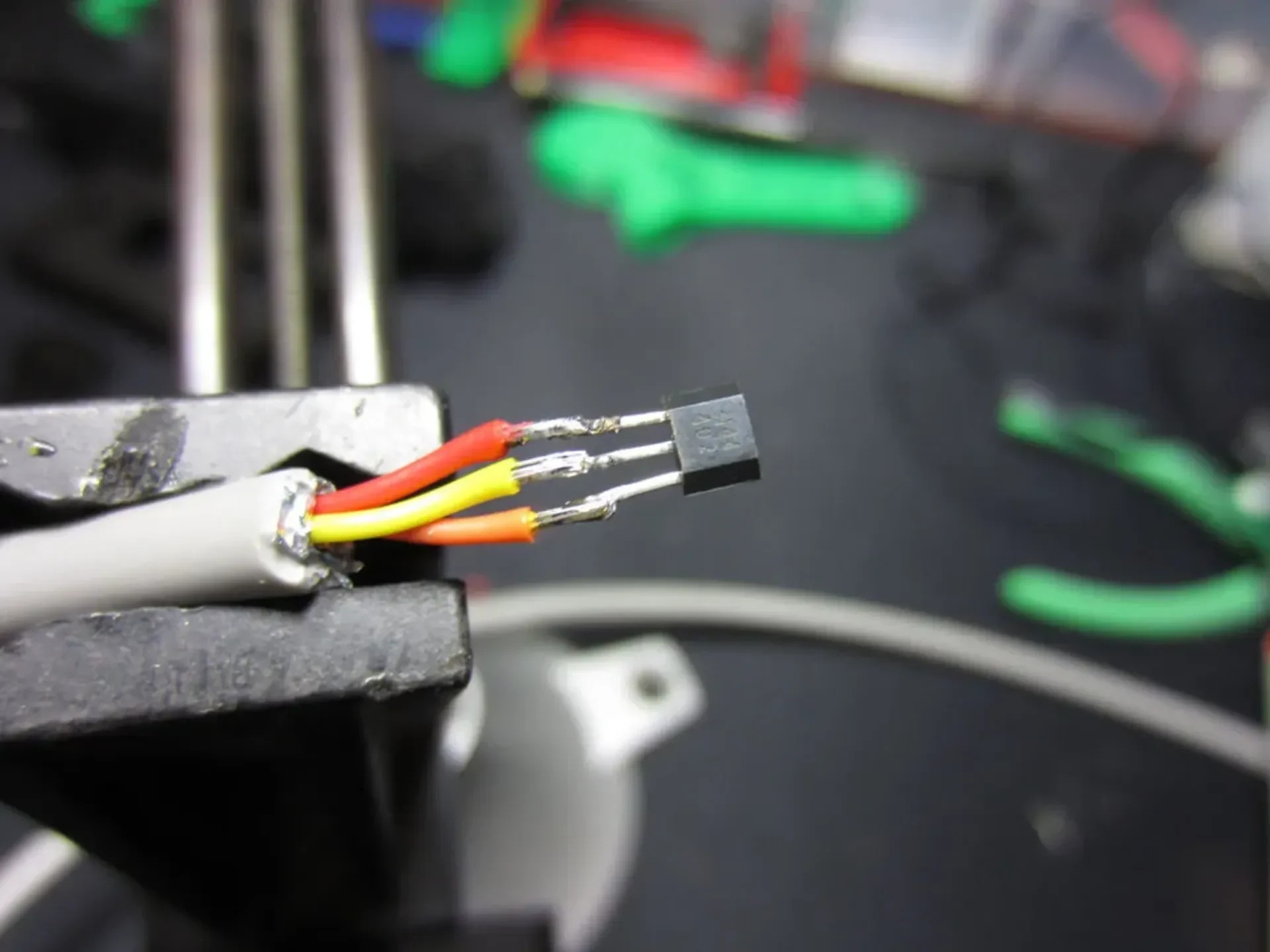

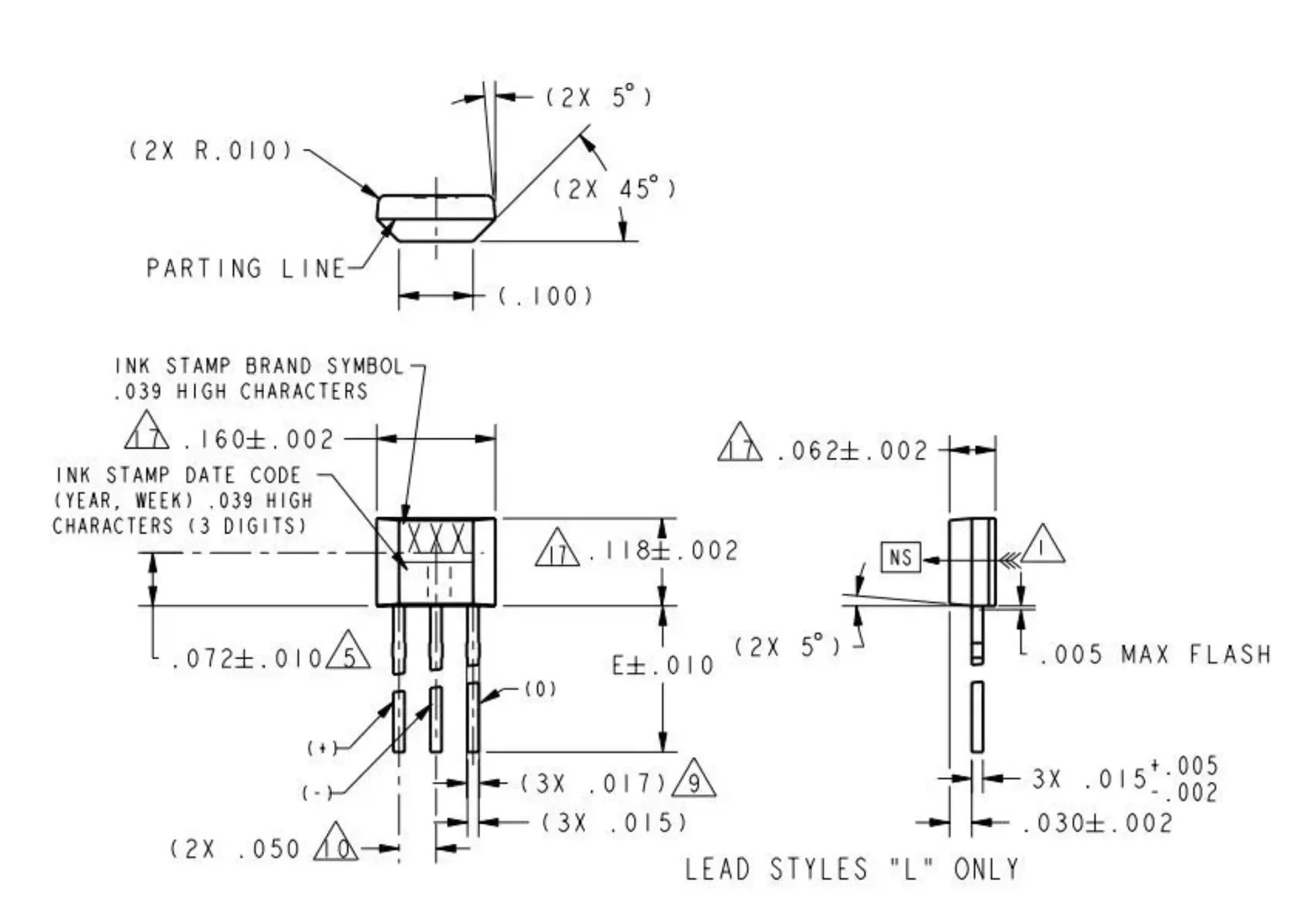

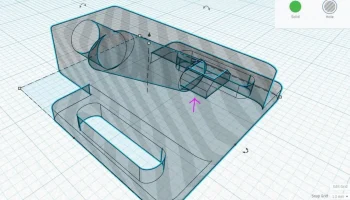

Это корпус для датчиков положения на эффекте Холла типа SS40 или SS41. Он также будет работать с другими датчиками, использующими тот же стиль упаковки. В этих датчиках используется небольшой транзисторный корпус, который сложно установить. Этот корпус позволяет припаять датчик к концу кабеля диаметром 5 мм, а затем вставить его в корпус и приклеить на место. Лицо, на которое подается магнитный поток, проходит через окно на лицевой ст��роне корпуса. Приклеивание датчика не является обязательным, поскольку кабель диаметром 5 мм должен плотно входить в корпус и удерживать датчик в кармане. Перед вставкой датчика в корпус необходимо нанести каплю клея или горячего клея, чтобы предотвратить короткое замыкание трех проводов. Этот корпус можно напечатать из PLA, а для суровых условий можно использовать ABS или PETG.

Я часто смягчаю края датчика наждачной бумагой с зернистостью 320, чтобы датчик мог скользить и защелкиваться внутри корпуса. В противном случае он может зависнуть при вставании на место.

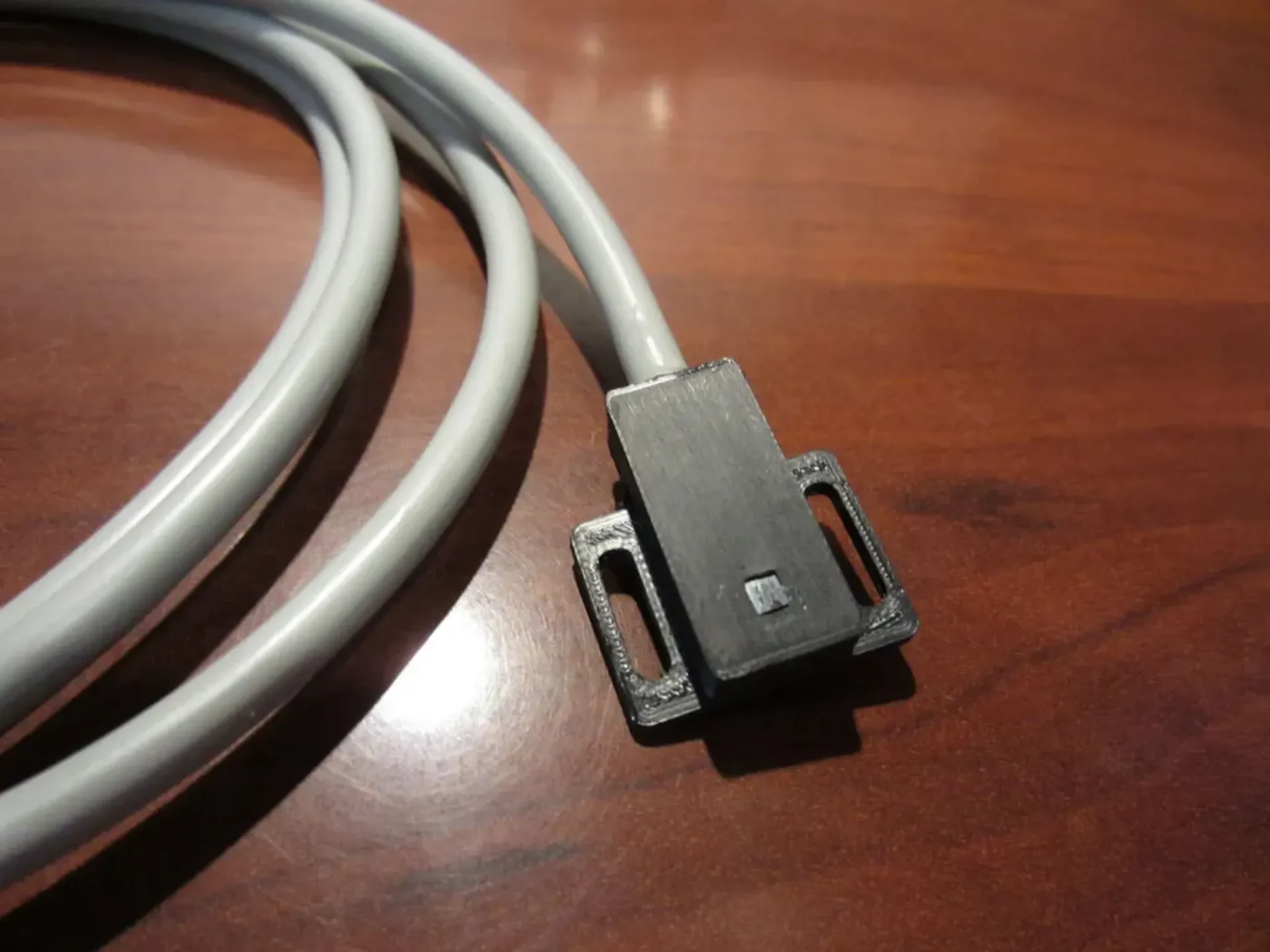

Готовый датчик можно закрепить двумя винтами 4-40 или 3 мм.

Этот датчик работает с тахометром машины MachTach. https://www.thingiverse.com/thing:3352007

Настройки печати

Принтер:

Гиперкуб

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 мм

Заполнение:

50%

Примечания:

Вы сможете распечатать это без подст��вок.

Категория: Электроника
