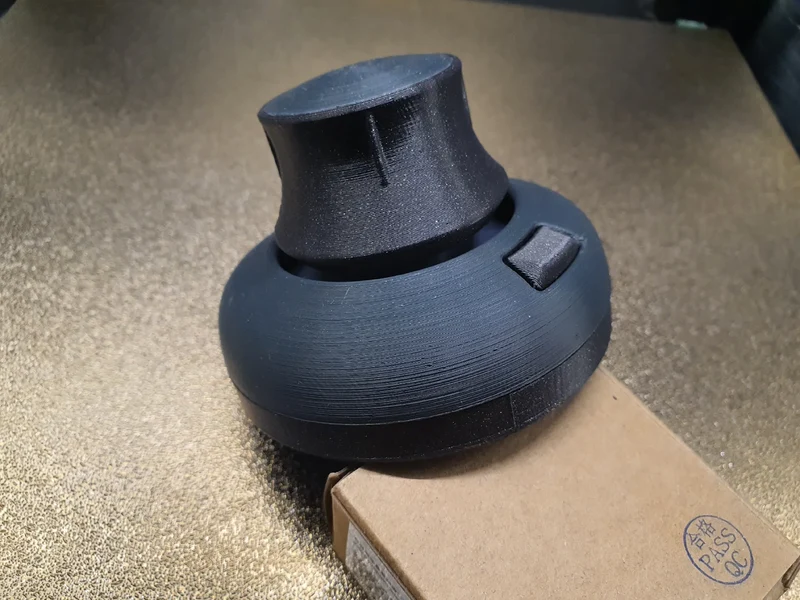

Это коллекция из нескольких частей Mini SpaceMouse, которые я переделал для своей версии мыши.
Чтобы собрать собственную мышь, вы можете найти полный исходный проект (включая детали, которые я не изменял, но которые необходимы для сборки) по следующей ссылке:
https://www.printables.com/model/1690800-mini-3d-spacemouse-w-hall-effect-sensors
Я добавил альтернативные части:
1. Оригинальная кнопка со встроенными подставками для печати сбоку,
Боковая печать увеличивает срок службы кнопки, а также подходит к оригинальным деталям.
2. Более выступающая кнопка со встроенными подставками для печати сбоку,
Боковая печать увеличивает срок службы кнопки, а также подходит к оригинальным деталям.
3. Моя версия Кноба со встроенными подставками
Ручка предназначена для моего варианта магнитной пластины, а также подходит к оригинальным деталям.
4. Мой вариант платы Arduino с местом для проводов, выступающих из платы
Подходит к оригинальным запчастям.
5. Моя версия дымохода с пронумерованными датчиками и кнопками для облегчения сборки/пайки,
Дымоход рассчитан на мою магнитную доску.
Дымоход рассчитан на мою магнитную пластину — он не подходит к оригинальным ��агнитным пластинам.
6. Магнитная пластина для магнитов 5х3мм.
Он подходит к оригинальному дымоходу, но я рекомендую установить его с моей версией дымохода. На моей магнитной пластине есть прорезь, которая совпадает с выступом на моей версии Дымохода — благодаря этому усовершенствованию магнитная пластина будет правильно расположена относительно датчиков Холла и не сместится при затягивании гайки М4.
К этой плате подходит только Кноб из моей модификации.
В этом варианте магниты размером 5х3 мм нужно прикрепить с помощью клея!
Моя магнитная пластина имеет улучшенную пружину:
— Он тоньше (0,5 мм), поэтому для поворота ручки требуется меньше усилий.
— Пружина имеет правильный контур, что позволяет ей сохранять жесткость оригинальной пружины толщиной 0,7 мм.
7. Оригинальная магнитная пластина для полноразмерных магнитов.
Оригинальная магнитная пластина для полноразмерных магнитов — это оригинальная пластина с пружинами и прорезью от моей магнитной пластины 5х3.
Он совместим только с моей версией Knob.
Распечатайте ее как оригинальную магнитную пластину — добавьте магниты во время печати.
8. Оригинальная магнитная пластина для магнитов меньшего размера.
Оригинальная магнитная пластина для магнитов меньшего размера — это оригинальная пластина с пружинами и прорезью от моей магнитной пластины 5х3.
Он совместим только с моей версией Knob.
Распечатайте ее как оригинальную магнитную пластину — добавьте магниты во время печати.
Сборка:
https://www.printables.com/model/1690800-mini-3d-spacemouse-w-hall-effect-sensors
Пайка:
Схема подключения проекта доступна по следующей ссылке:
https://www.printables.com/model/940040-cad-mouse-spacemouse-using-hall-effect-sensors
Видео, показывающее, как ее собрать, включено в оригинальный проект Mini Space Mouse. Ссылка:
https://www.printables.com/model/1690800-mini-3d-spacemouse-w-hall-effect-sensors
Калибровка:
https://www.printables.com/model/1690800-mini-3d-spacemouse-w-hall-effect-sensors
Советы и рекомендации, которые пришли на ум при сборке SPACEMOUSE:
Для достижения наилучших результатов печатайте детали ШЛЯПКИ и КОРПУСА толщиной слоя 0,1 мм; остальные детали распечатайте толщиной слоя 0,2 мм.
Пайка: припаяйте провода к датчикам, поместите датчики в гнезда, затем обрежьте провода и припаяйте их к плате Arduino.
Я сделал это в неправильном порядке, и у меня возникли проблемы с вставкой датчиков в гнезда....
В коде AndunHH измените:
//#define KEYLIST {15, 14, 16}
чтобы
#define KEYLIST {0, 1, 2}
//#определить ENCODER_CLK 2
//#определить ENCODER_DT 3
чтобы
#define ENCODER_CLK 255
#define ENCODER_DT 255
ССЫЛКИ:
https://www.printables.com/model/940040-cad-mouse-spacemouse-using-hall-effect-sensors
https://www.printables.com/model/1690800-mini-3d-spacemouse-w-hall-effect-sensors
https://github.com/AndunHH/spacemouse
Примечания:
После калибровки мыши с помощью магнитной пластины 5х3 мм у меня получилось:
#define DEADZONE 4 //Марио 5x3 мм
#
