Базовая дверца батарейного отсека с ЖК-дисплеем и пользов...

В варианте Protean с соленоидным толкателем Flygonial предусмотрено место для микроконтроллера Seeed RP2040. Эта дверца батарейного отсека дает пользователю возможность подключить микро-джойстик и ЖК-дисплей I2C для упрощения пользовательского интерфейса.

Я еще не придумал код, который будет использовать эти части, но обновлю, как только это сделаю. Я не программист, поэтому я очень открыт для людей, предлагающих свои собственные.

Необходимые материалы — это сами отпечатки, а также аналоговый переключатель в виде шайбы (SparkFun Electronics COM-09426) и любой ЖК-дисплей I2C 16x2.

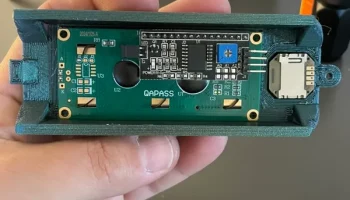

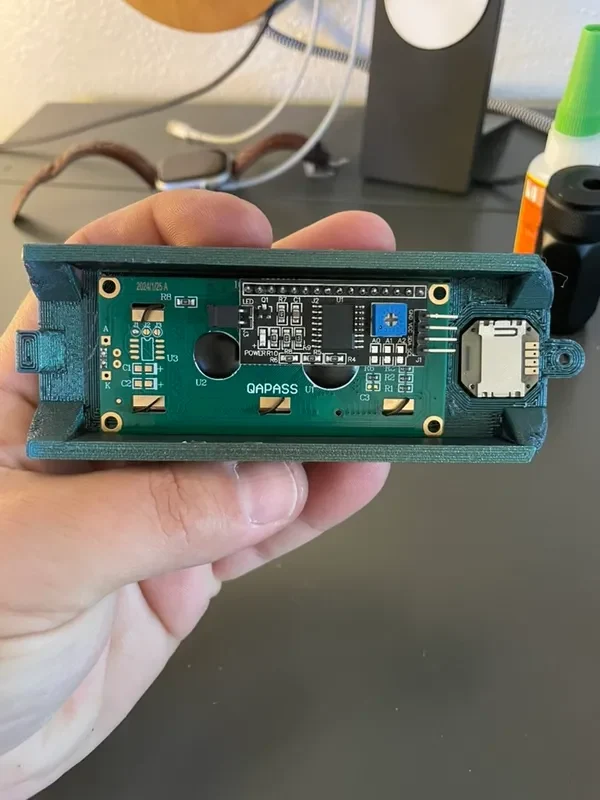

Все детали сконструированы таким образом, чтобы с помощью трения встать на место с некоторыми небольшими корректировками. С джойстика нужно будет отрезать винты и отшлифовать его заподлицо с корпусом — как только это будет сделано, деталь встанет на место. Рекомендуется нанести небольшое количество суперклея на края, чтобы удерживать джойстик на месте, так как давление вниз может привести к его выпадению. Для правильной установки ЖК-дисплея необходимо согнуть верхний ряд контактов — будьте осторожны, чтобы не повредить пайку.

ПРИМЕЧАНИЕ. Эта дверь не симметрична и не двусторонняя. В настоящее время он ориентирован на удержание в правой руке. Для использования левой рукой его необходимо отразить.
