Корпус светодиодов ESP32

Это корпус для микроконтроллера Heltec WiFi Kit 32 (v3) (https://heltec.org/project/wifi-kit32-v3/), с отверстиями для разъема питания и разъемом авиационного типа для подключения аксессуаров, в оригинальном корпусе индивидуально адресуемые светодиодные ленты. Корпус мог бы быть немного компактнее, однако я оставил место для проводки и любых дополнительных схем.

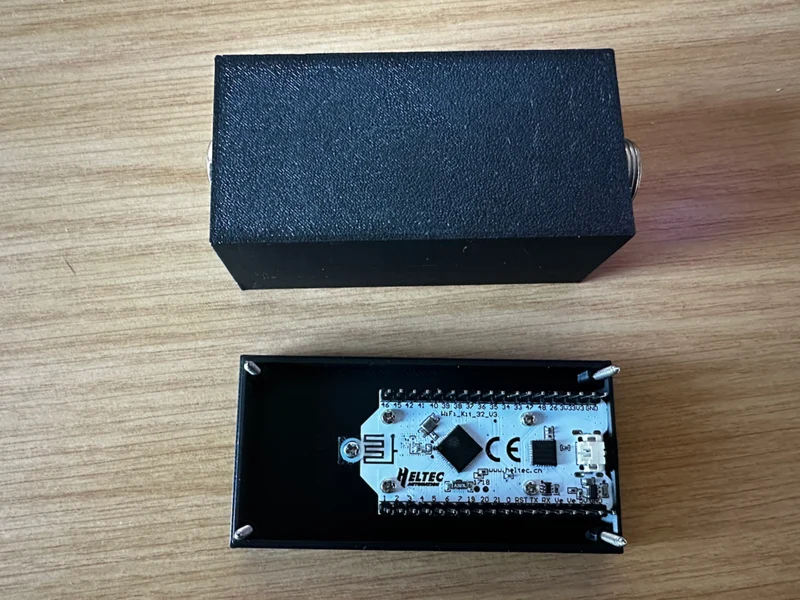

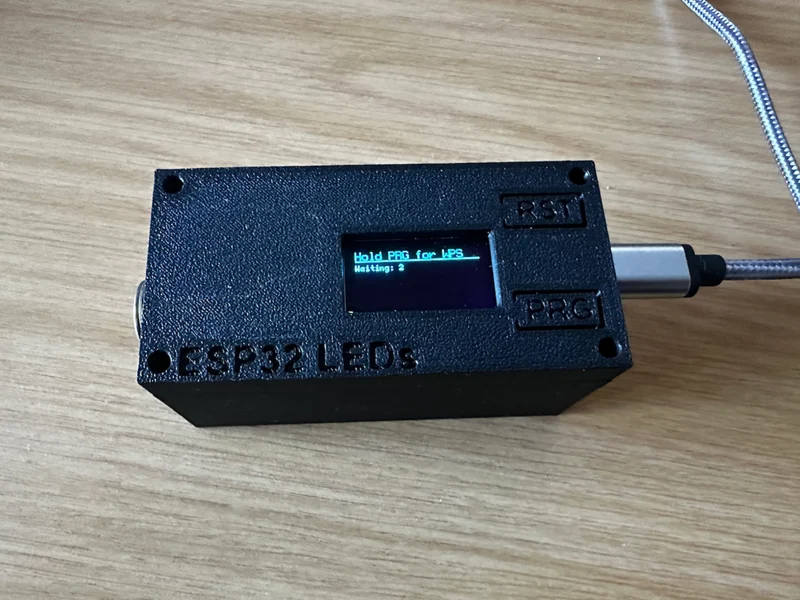

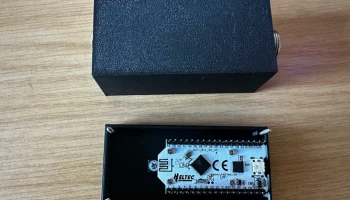

В крышке корпуса находится микроконтроллер с портом для разъема USB, кнопками и отверстием для OLED.

Чтобы вставить микроконтроллер, вставьте разъем USB в отверстие под выступом. Затем используйте саморез M2 x 6 мм с внутренним диаметром 2 мм, внешним диаметром 5 мм и нейлоновой шайбой толщиной 1 мм, чтобы закрепить другой конец доски. Доска должна находиться в углублении стойки, а шайба должна перекрывать верхнюю часть доски.

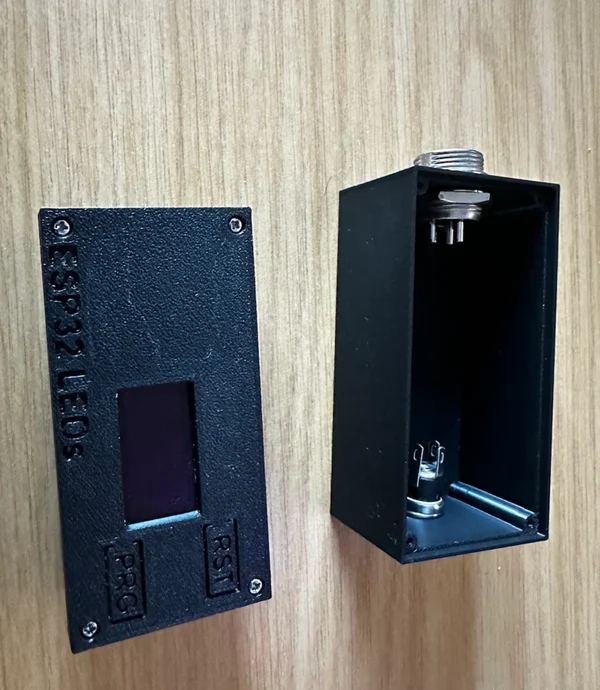

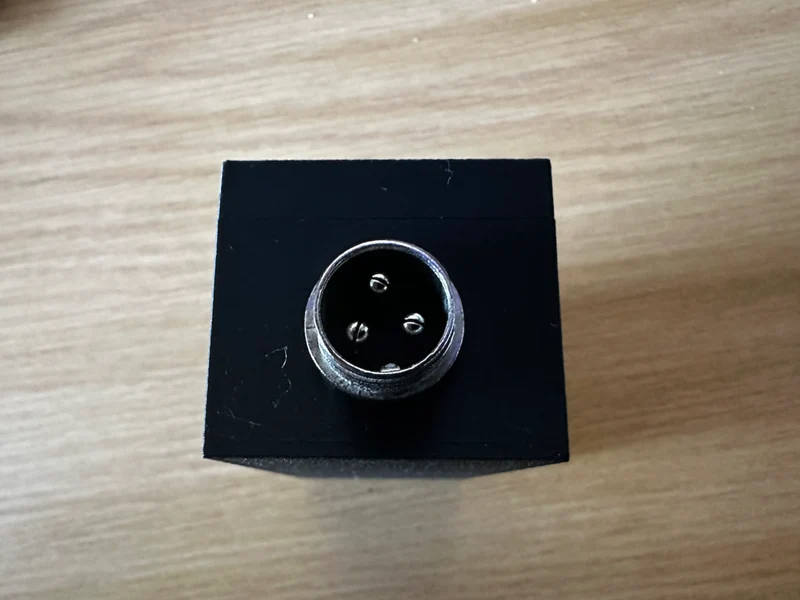

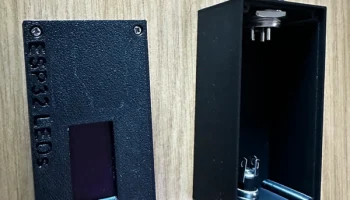

Корпус корпуса имеет отверстие диаметром 8 мм на одном конце для стандартного цилиндрического разъема диаметром 2,5/5,5 мм и отверстие диаметром 16 мм с ��оковыми сторонами для многоконтактного разъема авиационного типа.

Код проекта можно найти по адресу https://github.com/dpage/esp32-leds. Я также включил дизайн FreeCAD на случай, если кто-то захочет внести более сложные изменения.
