Внедорожник Armadillo, кузов 1/10 для SCX10 III

Кузов внедорожника Armadillo для SCX10 III

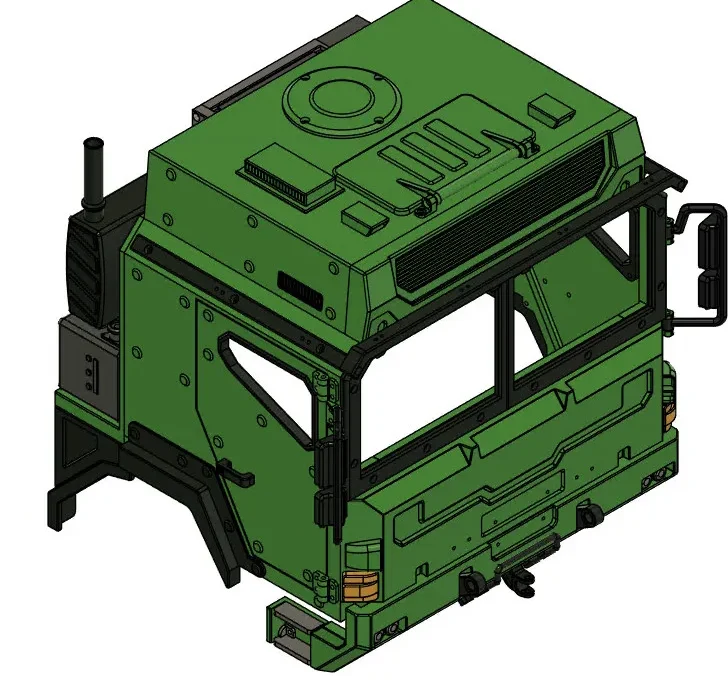

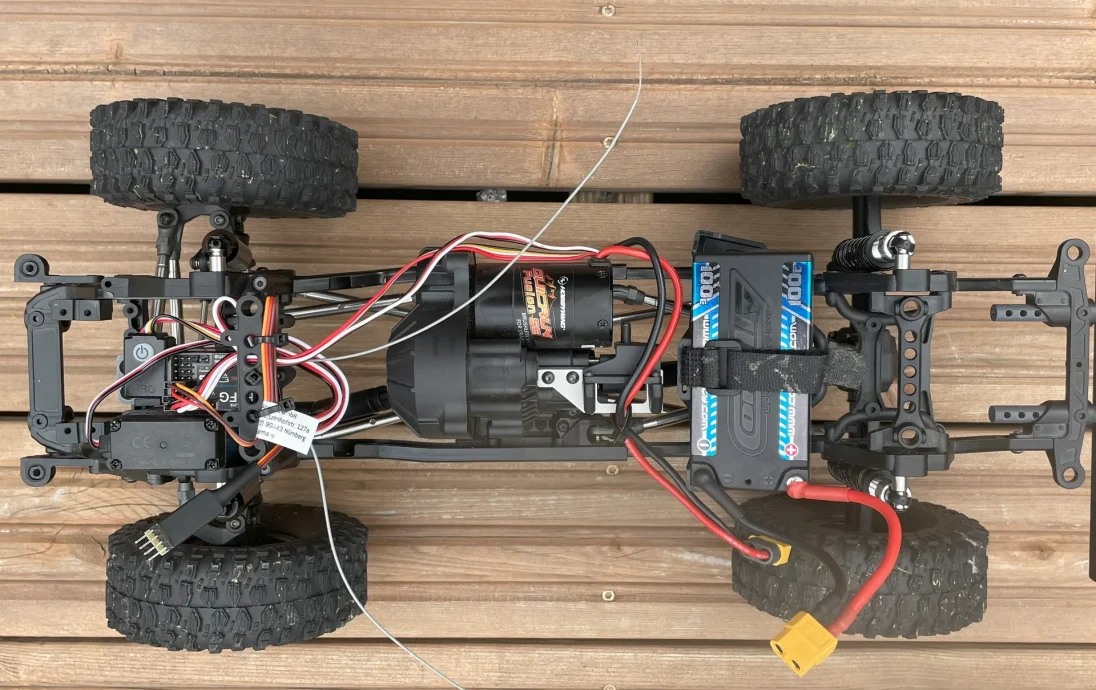

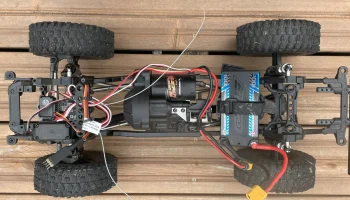

Жесткий корпус, разработанный для установки на шасси строительного комплекта SCX10 III Base Camp (AXI03011). Кузов может подойти и для других 313-мм шасси, но крепления необходимо соответствующим образом модифицировать. Для креплений включены пошаговые файлы на случай, если вы захотите модифицировать их для других шасси.

Детали разработаны для печати на принтере размером 180x180.

Включены файлы 3mf и stl, ориентированные в правильном положении для печати. В файлах 3mf уже нарисованы необходимые опоры.

Полную модель/проект можно найти в zip-файле в разделе «Другие файлы». Он содержит все необходимое для печати за одну загрузку.

Подробная пошаговая инструкция по сборке доступна здесь (или в zip-архиве): https://docs.google.com/presentation/d/1LhOJXoZzJxAqCdthWAWUikAA-EAeHBXtCJQ2bQWVhv4

Характеристики грузовика

Размеры:
Ширина: 220 мм (263 мм с зеркалами)
Высота: 240 мм (только кузов) с колесами диаметром 120 мм. Общая высота составляет около 320 мм в зависимости от настройки амортизатора/рессоры.
Длина: 540 мм

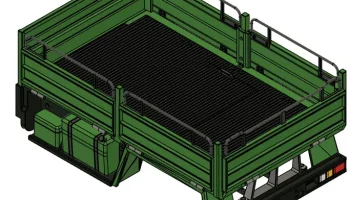

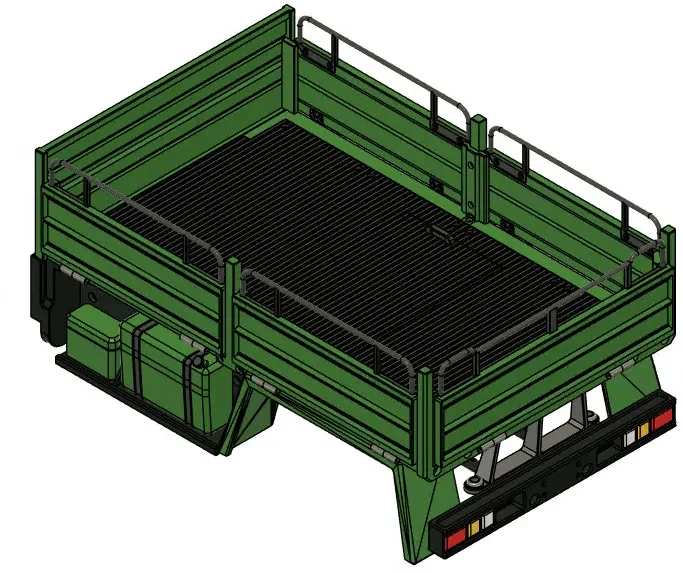

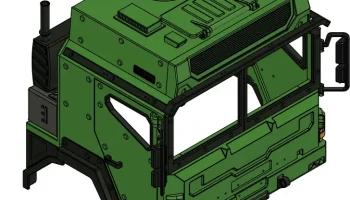

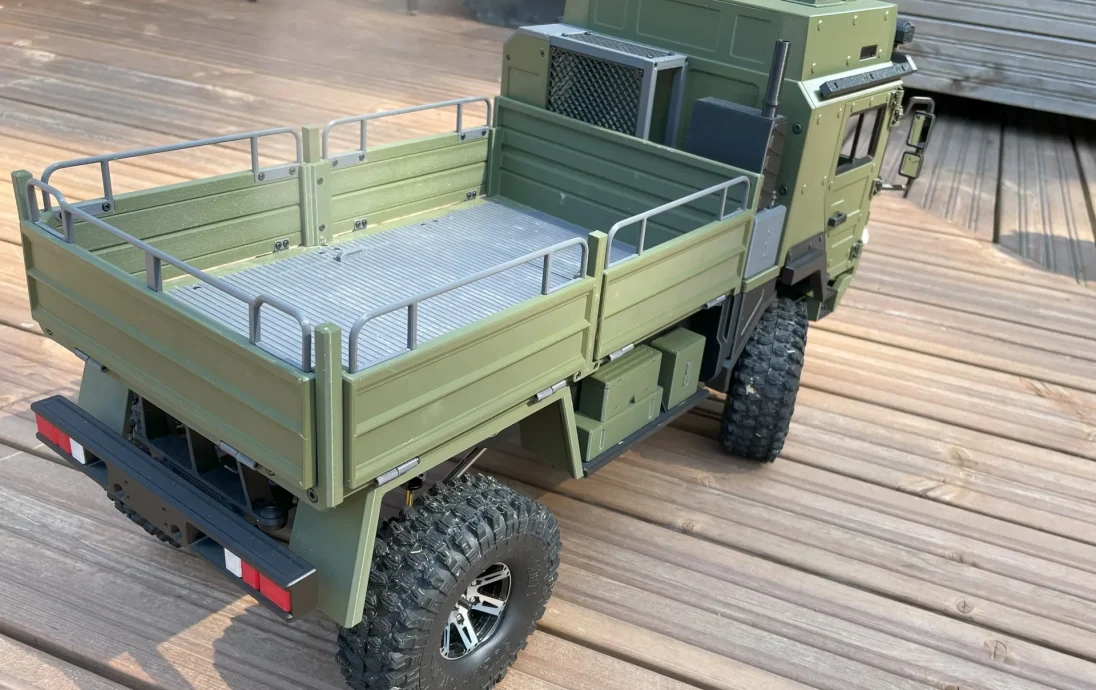

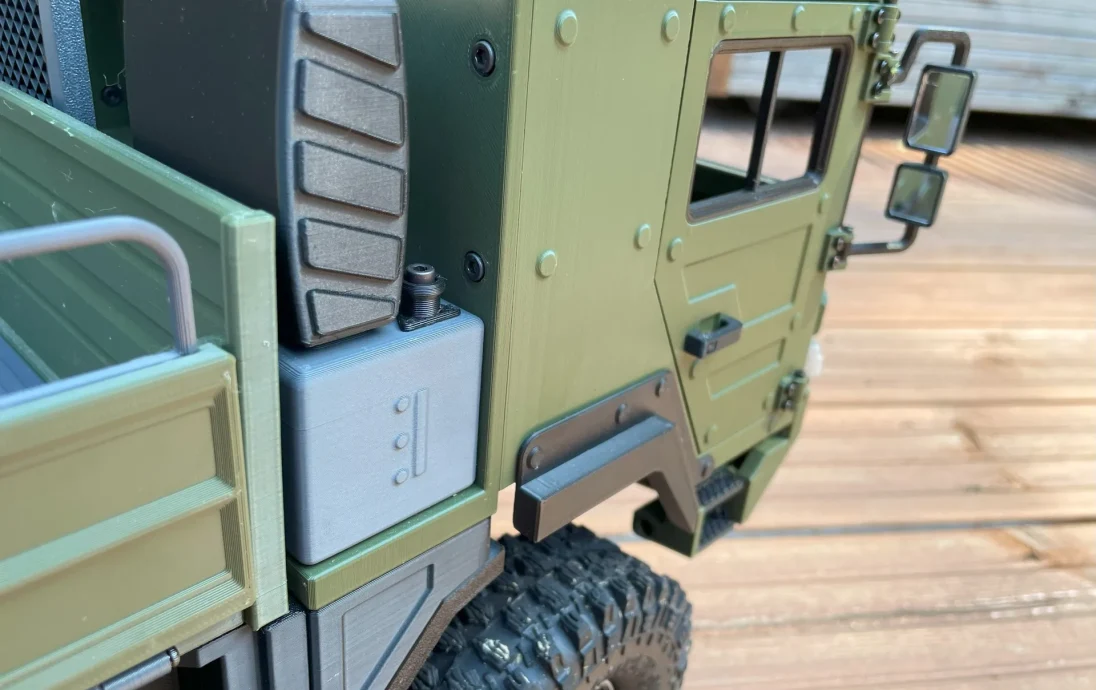

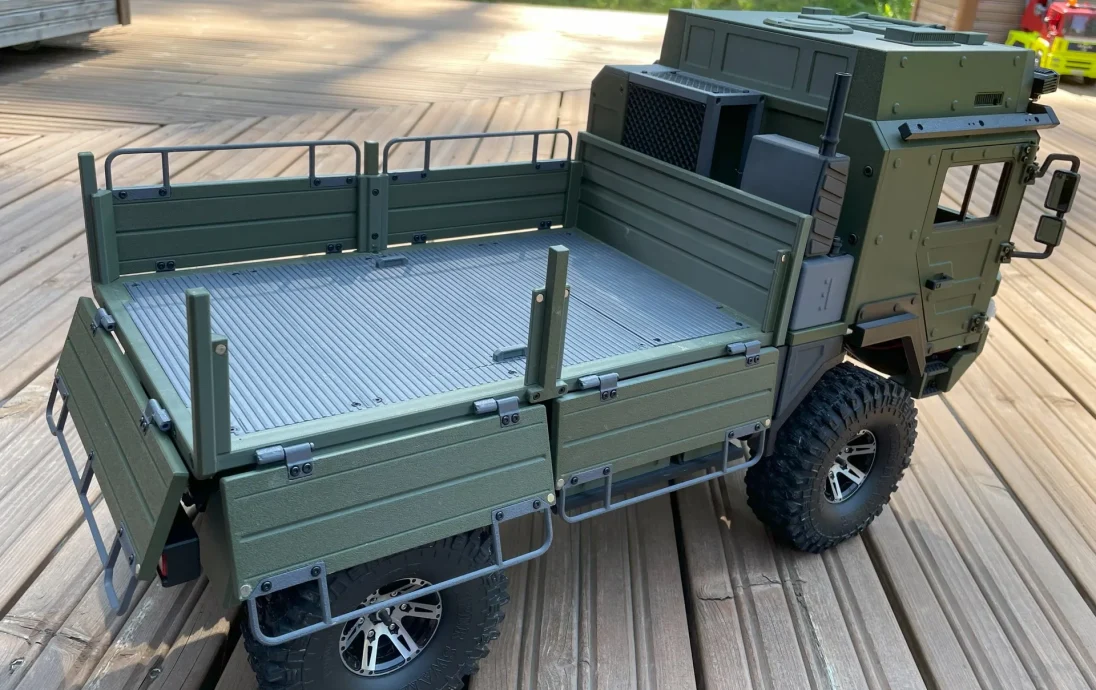

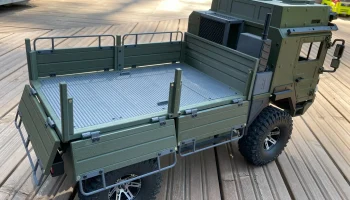

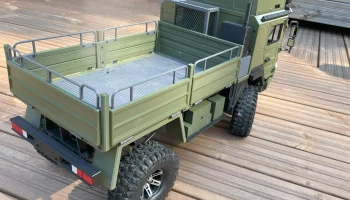

У грузовика есть рабочие двери, которые закрываются с помощью магнитов. Кроме того, все 5 дверок кровати можно сложить и легко снять с петель.

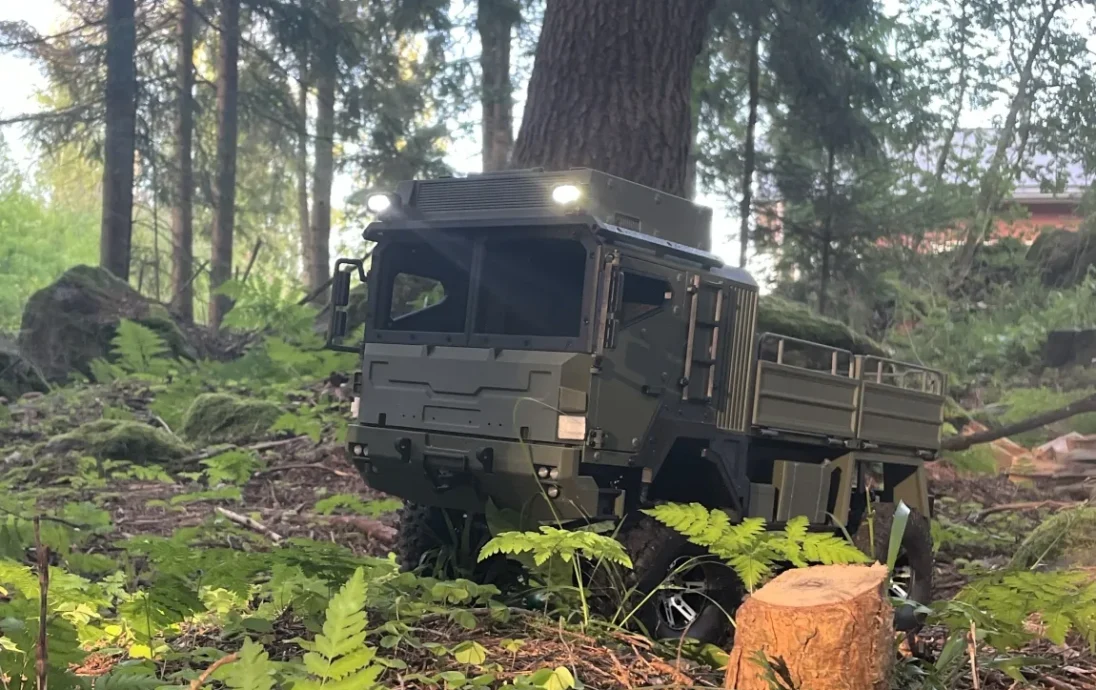

На крыше имеется багажник, куда можно прикрепить дополнительные аксессуары, например. дополнительные фары.

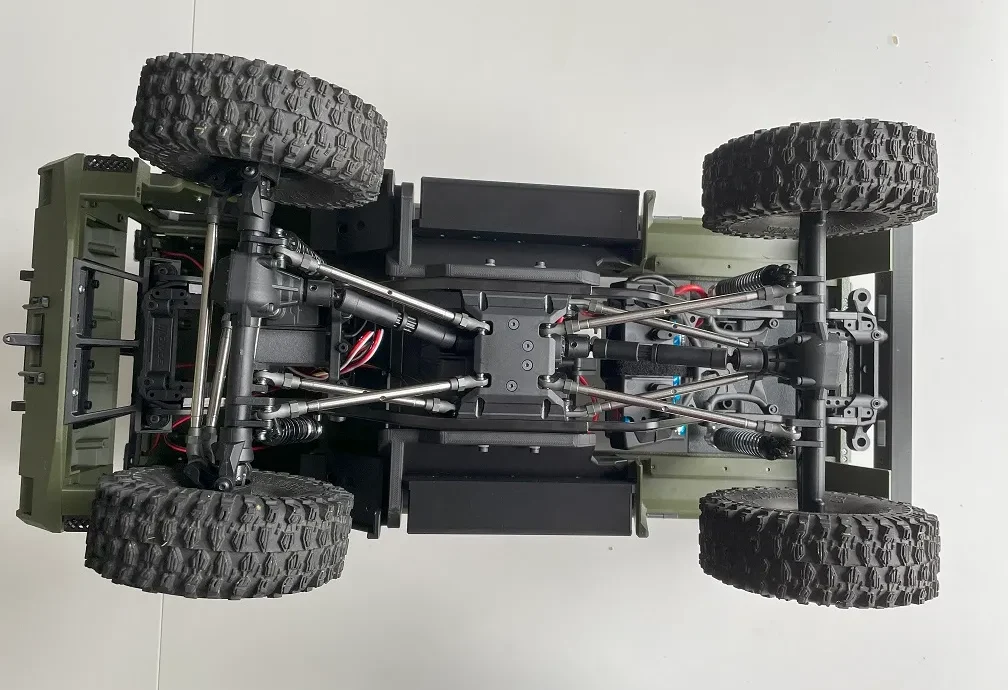

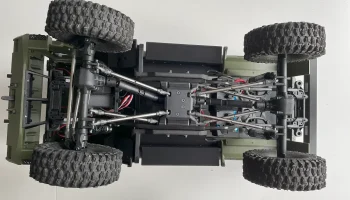

Доступ к аккумулятору можно получить через люк в полу кровати, чтобы его можно было легко извлечь при необходимости подзарядить или заменить аккумулятор.

Кузов тяжелее, чем мягкий корпус из лексана, поэтому вам могут пона��обиться более жесткие пружины для амортизаторов и/или более твердые пенопластовые вставки для колес, чтобы выдержать вес.

Для грузовика доступны моды, например. светодиоды на переднем бампере, другой внешний вид дверей и многое другое. Посмотрите их через мой профиль.

Список необходимого оборудования:

149 винтов M2x4
46 винтов M2x6
21 винт M2x8
26 винтов M2x10
8 винтов M2x12
8 винтов M2x16

32 винта M3x6
34 винта M3x8
12 винтов M3x10
19 винтов M3x12
12 винтов M3x16
6 винтов M3x20
2 вин��а М3х30

2 винта М5х10

30 штук круглых магнитов N45 размером 4x2 мм (диаметр 4 мм, высота 2 мм)

Доступные модификации:

Мод двери с высокой видимостью обеспечивает альтернативный вид двери для вашего грузовика.

https://www.printables.com/model/951131-high-visibility-door-mod-for-armadillo-off-road-tr

Модификация плоской крыши, обеспечивает альтернативный вид крыши.

https://www.printables.com/model/957040-flat-roof-mod-for-armadillo-off-road-truck-body

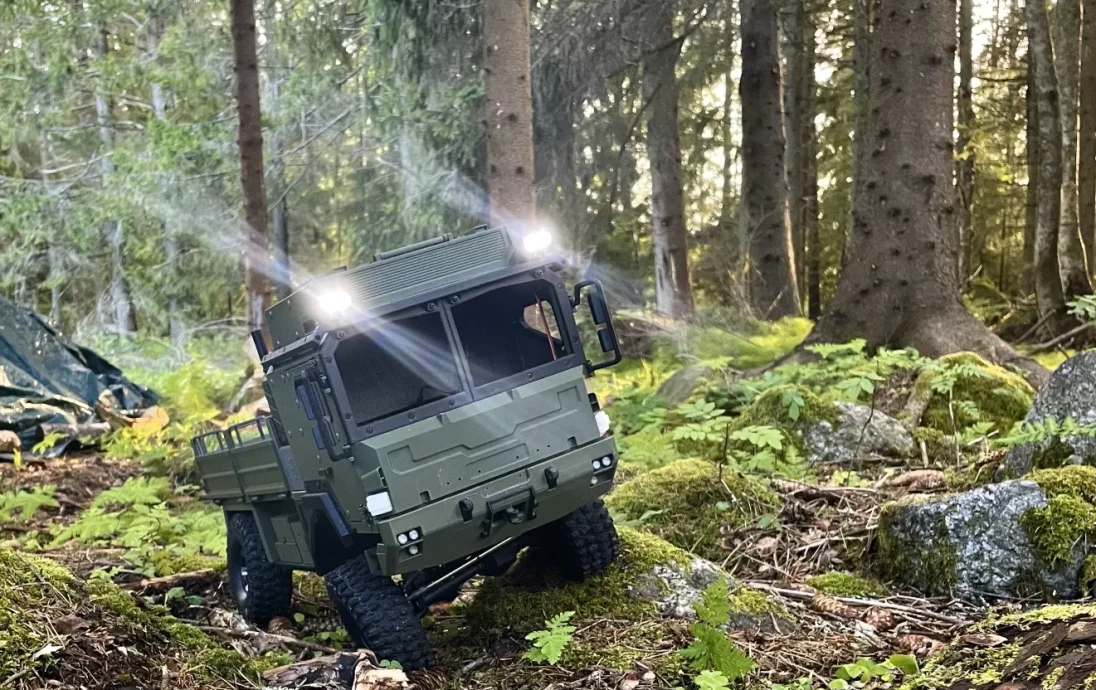

Передний бампер 5 мм светодиодные фонари

https://www.printables.com/model/951152-front-bumper-led-mod-for-armadillo-off-road-truck

GoPro Внутреннее крепление

https://www.printables.com/model/964214-gopro-interior-mount-for-armadillo-truck
