Мини-шкаф со складными ящиками

Я экспериментировал с дизайном и печатью тонких складных листов и задумался о создании небольшого органайзера для ящиков.
Демо и сборка на https://youtu.be/KBI11ScuB-M

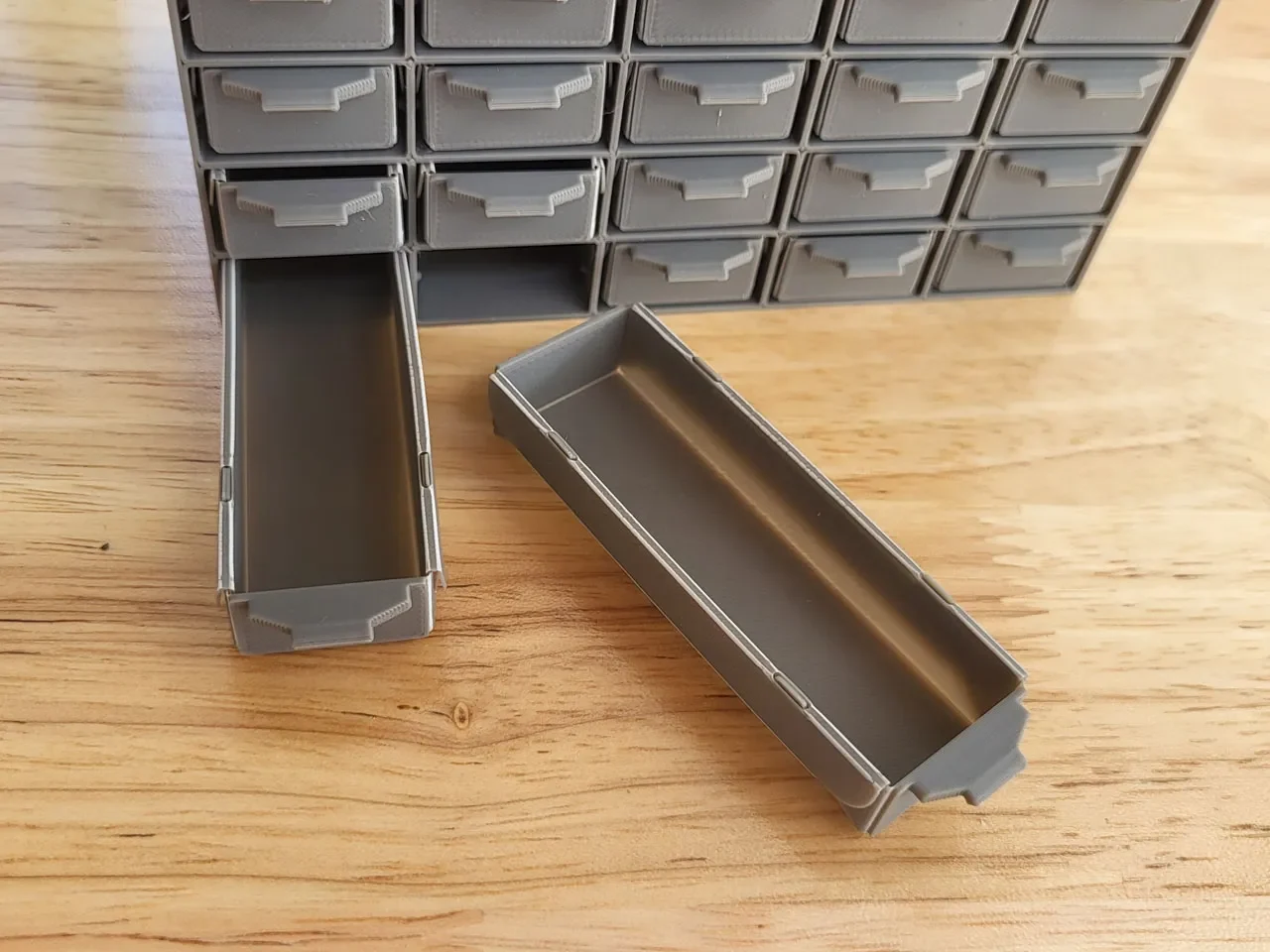

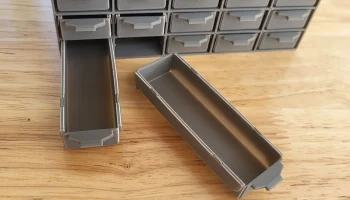

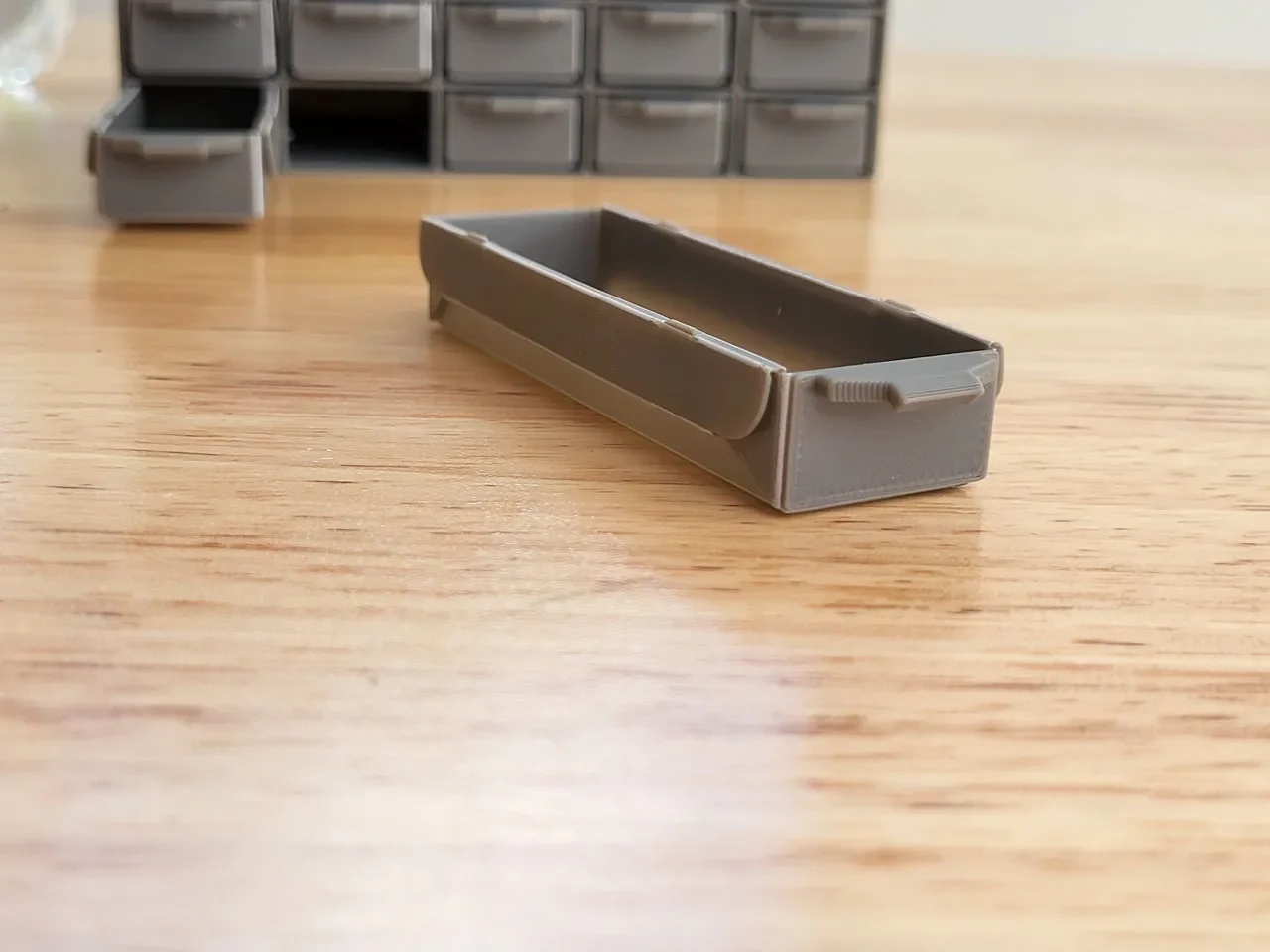

Сложенные ящики имеют такие «крылья», которые касаются корпуса, создавая небольшое дополнительное сопротивление при выдвижении ящиков. Хоть это и немного, но вполне достаточно, чтобы ящики не выскользнули самостоятельно.

Также в шкафу имеются выемки, мешающие краям среднего слоя стеновых складок:

При выдвижении ящика до упора последнее нажатие часто приводит к удовлетворительному щелчку и щелчку.
При медленном вытягивании ящика наружу помехи попытаются остановить его до того, как он будет полностью выдвинут.

С ручкой также происходит кое-что интересное, включая складывание, при котором ручку можно консольно поднимать на большое расстояние, поскольку направление ее печати вв��рх; таким образом, у него нет таких проблем с свесом, как у нескладной смоделированной ручки ящика.

Поскольку в этой конструкции имеется множество небольших ящиков и складной узел (примерно 1-2 минуты на каждый ящик), сборка может потребовать значительного времени.

Предостережения и предупреждения

Обратите внимание, что термин «сопротивляться» используется очень конкретно при обсуждении скольжения и проливания, а не «защиты от проливания». В определенный момент, если с коробкой неправильно обращаться или если содержимое внутри достаточно тяжелое, помехи и трение щетки могут выйти из строя — и ящики могут соскользнуть.

Печать

ПЛА или ПЭТГ. Никакие опоры не нужны. Все модели уже должны быть ориентированы так, чтобы правильная сторона лежала на печатной платформе.

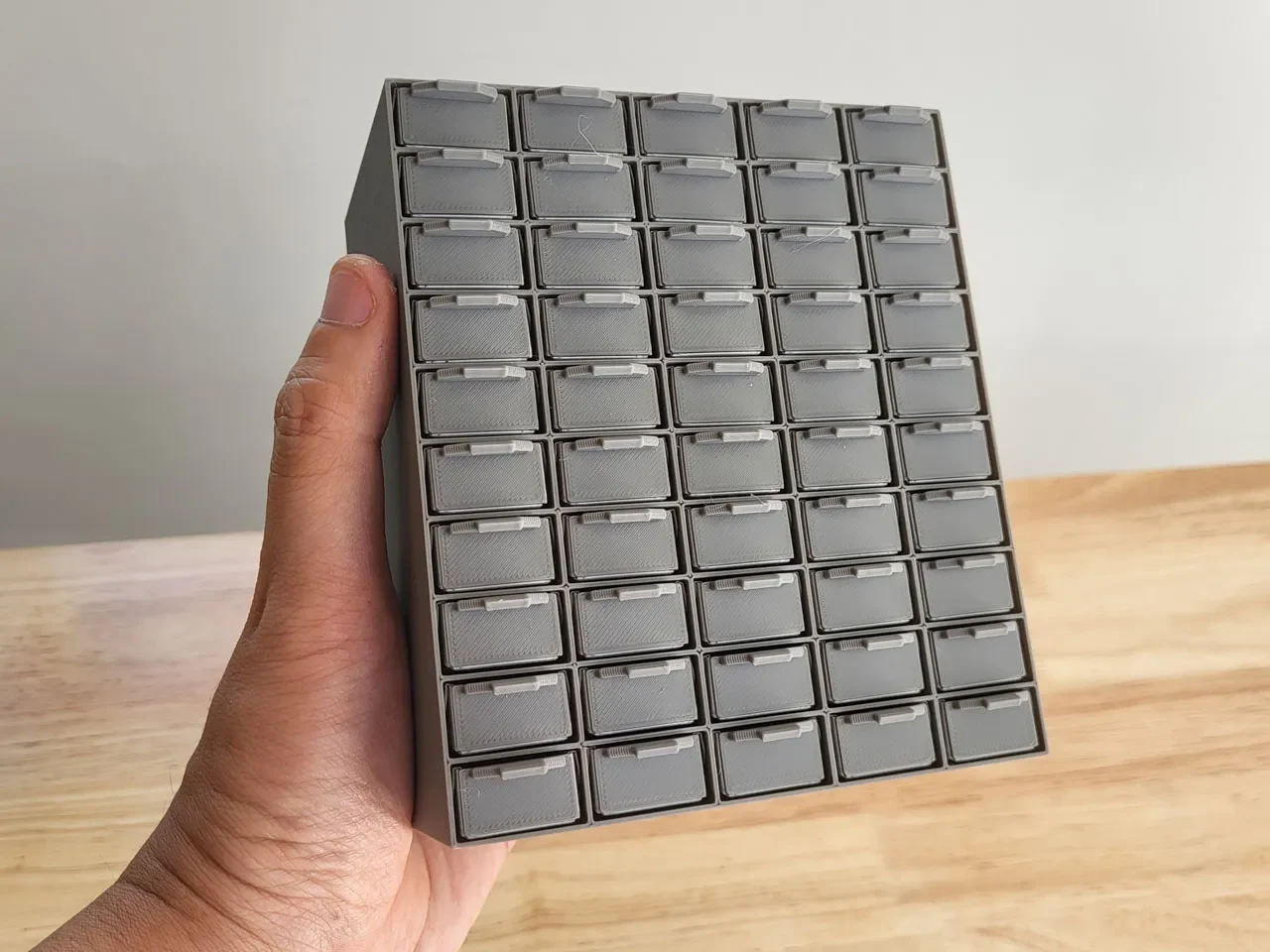

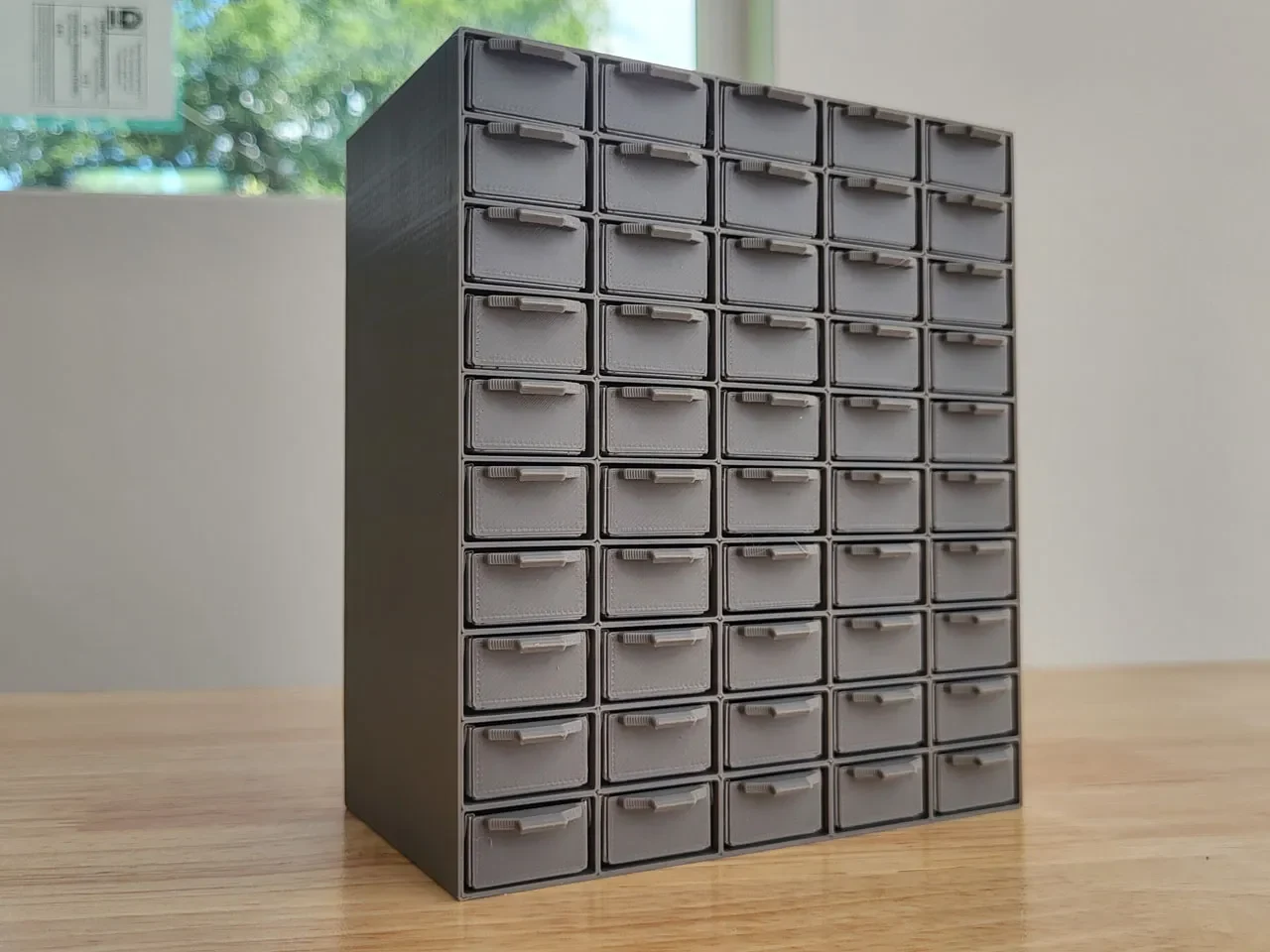

Распечатайте шкаф и несколько мини-подносов для ящиков. Сколько MiniTrays нужно напечатать, будет зависеть от типа печатаемого шкафа. Имейте в виду, что чем больше ящиков вы напечатаете, тем больше ящиков вам придется сложить/собрать.

Распечатайте MiniTray с высотой слоя 0,2 мм.

Снимая отпечаток с платформы, потяните его за ручку. Прежде чем выпускать лотки, убедитесь, что температура лотков ниже температуры стеклования вашей нити.

Сборка

Смотрите видео пример сборки.

Ящики

Ящики модели MiniTray.
См. иллюстрацию с инструкциями по складыванию.

Кабинет

Устанавливая ящики в шкаф, обратите внимание на выемки в полости. Шкаф следует ориентировать так, чтобы выемки находились ближе к полу, чем к потолку.

Этикетки

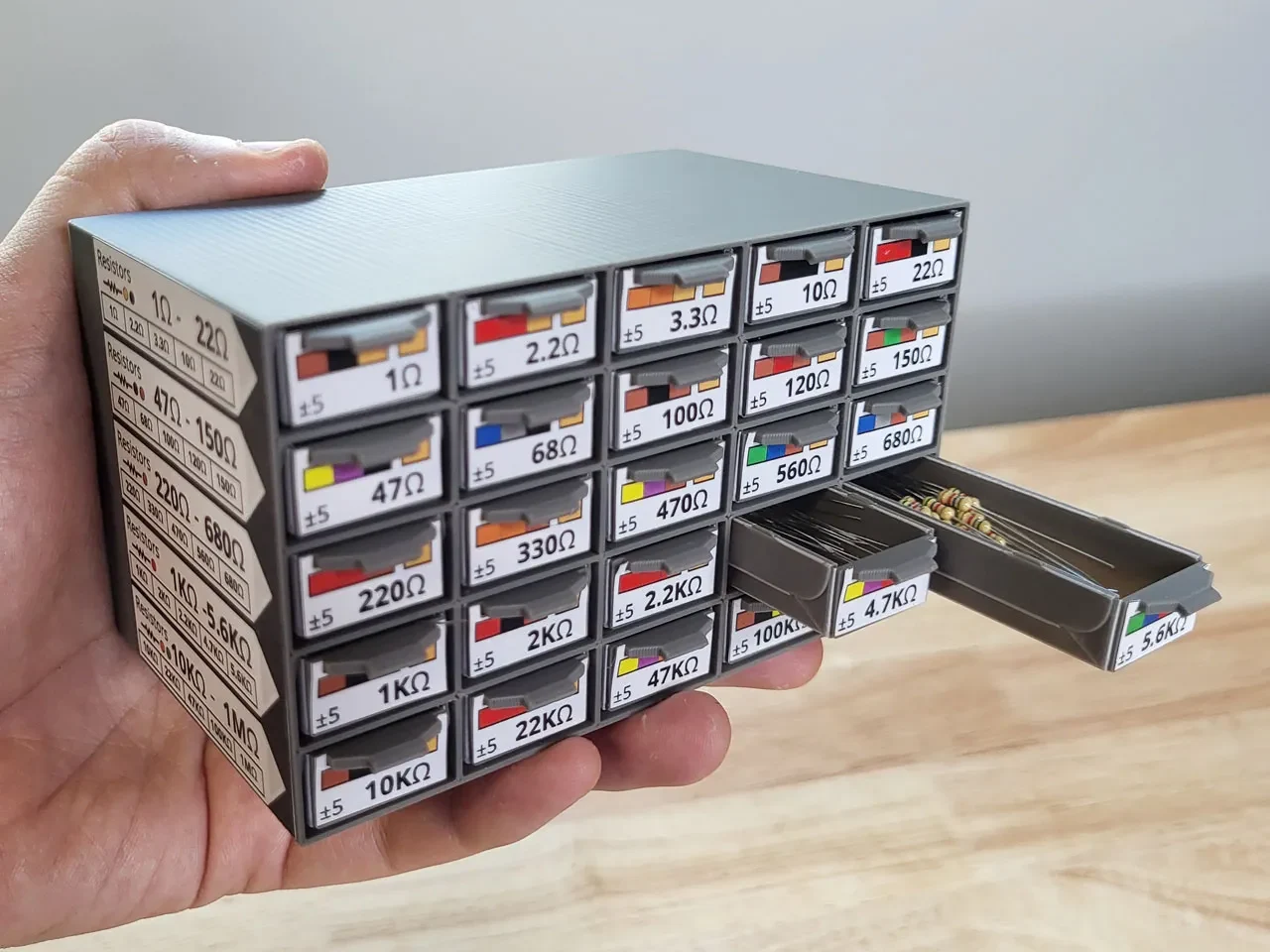

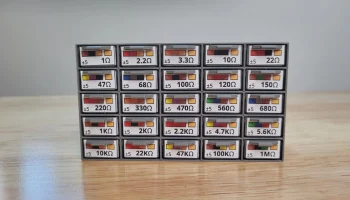

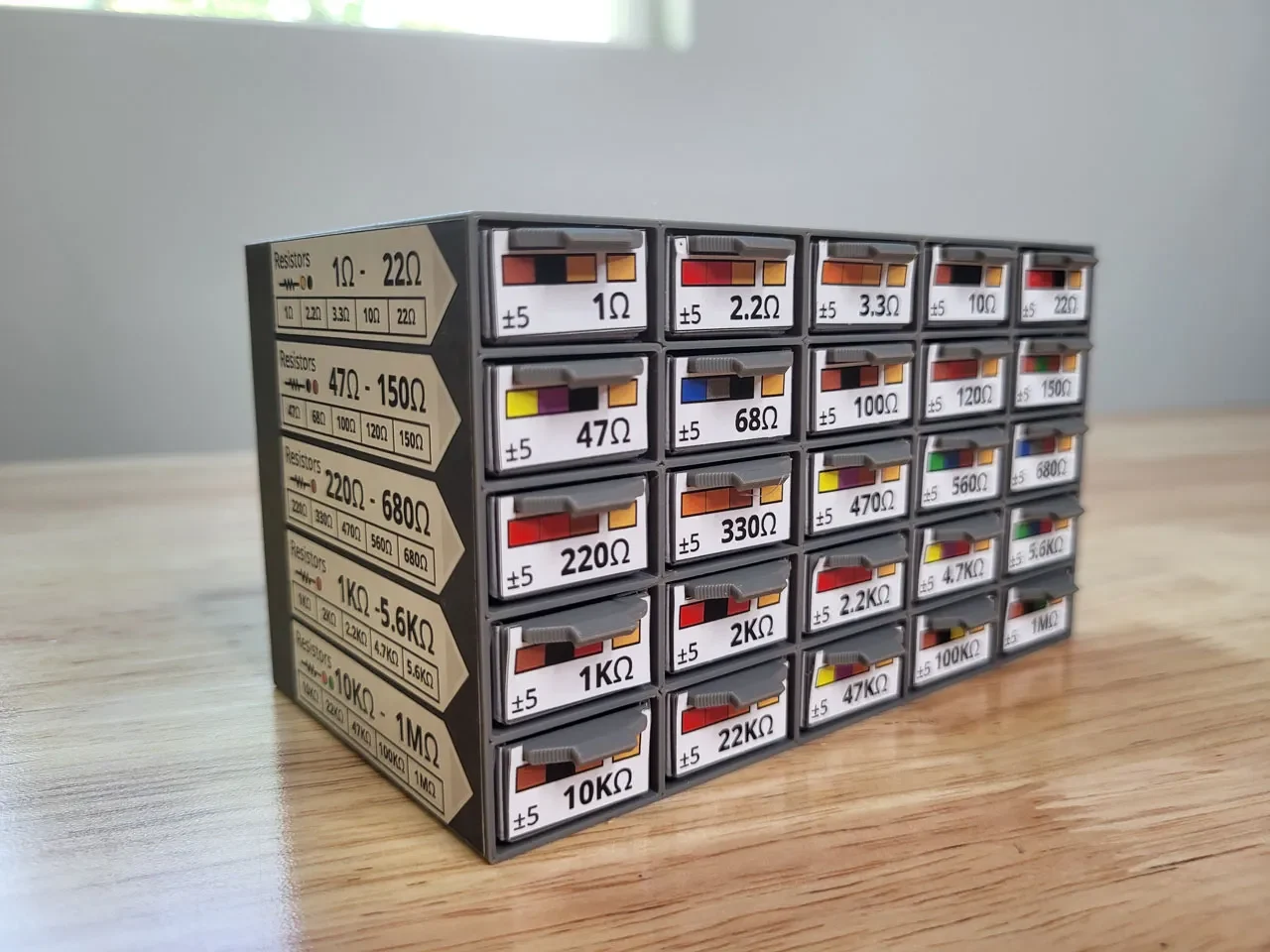

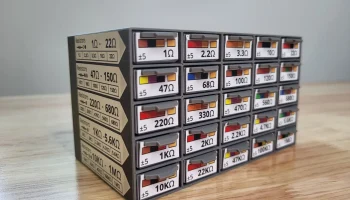

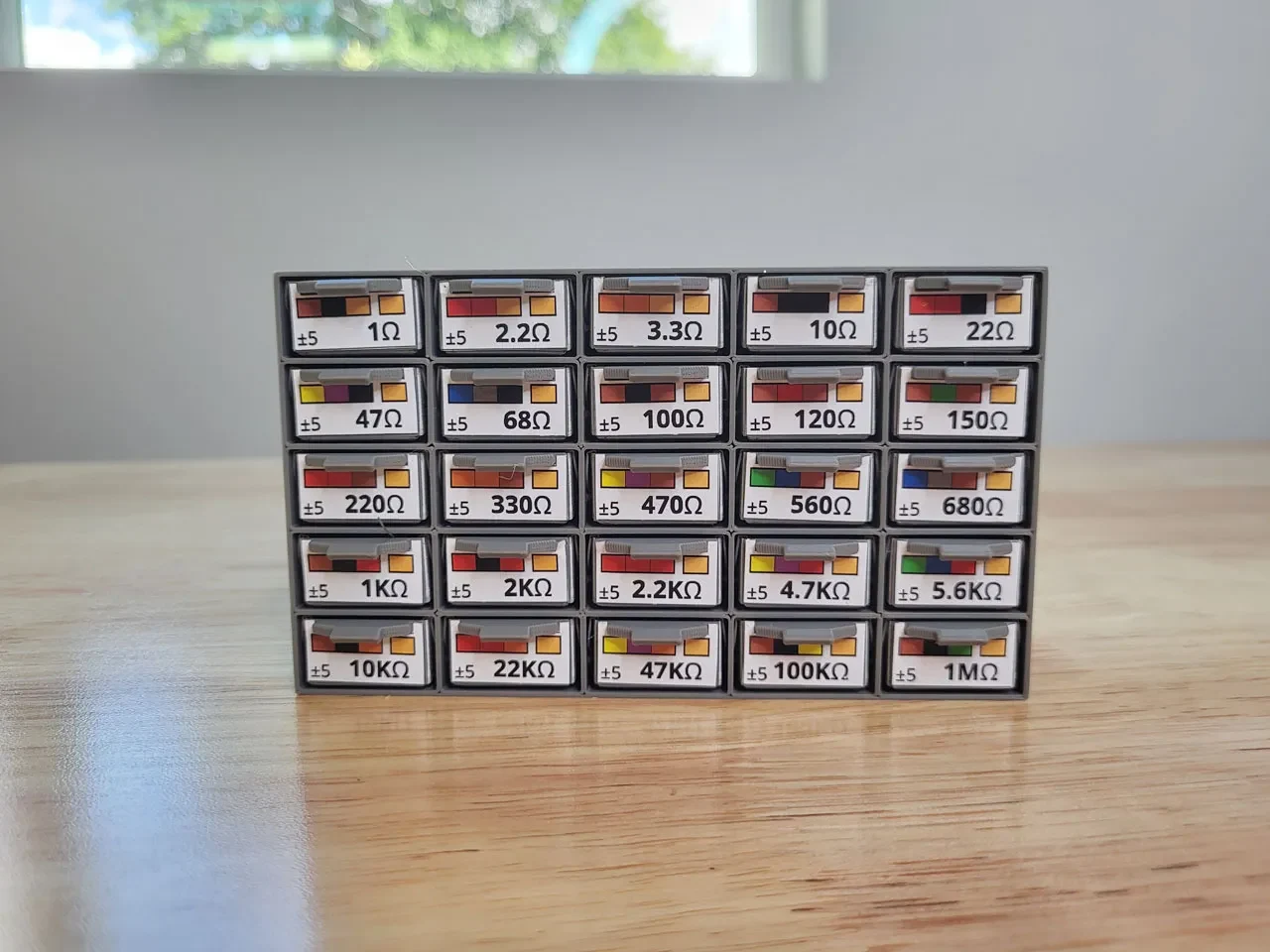

Метки, используемые на изображении (и демонстрационном видео), предоставляются в формате PDF и SVG. Формат SVG — это тот же исходный файл, на основе которого они были созданы в Inkscape.

Если возникнут проблемы с маркировкой резисторов, сообщите мне, и я их исправлю. Но я не буду брать на себя запросы на создание новых лейблов.

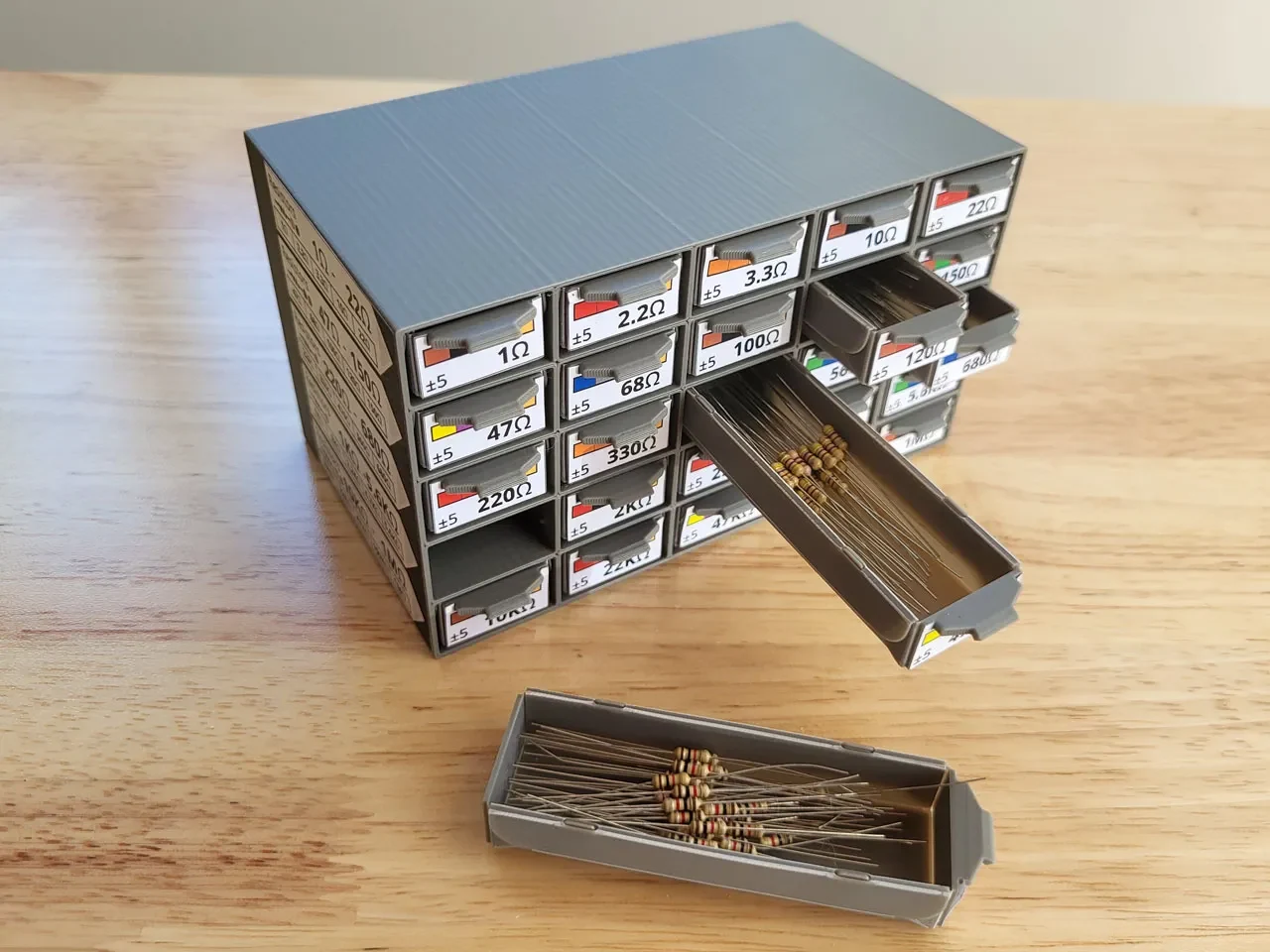

В примере (показанном в галерее и демонстрационном видео) используются виниловые этикетки, которые дороже бумажных, но имеют лучшую отделку и адгезию.
