Перистальтический насос (NEMA 17)

Это компактный перистальтический насос, полностью печатаемый на 3D-принтере и приводимый в движение шаговым двигателем NEMA 17.
В насосе используются стандартные подшипники 608 и мягкие трубки, что упрощает сборку из общедоступных деталей.

Перистальтические насосы идеально подходят для перекачки жидкостей, поскольку жидкость контактирует только с трубками. Это делает конструкцию пригодн��й для воды, охлаждающих жидкостей и других неагрессивных жидкостей.

⚙ Как это работает

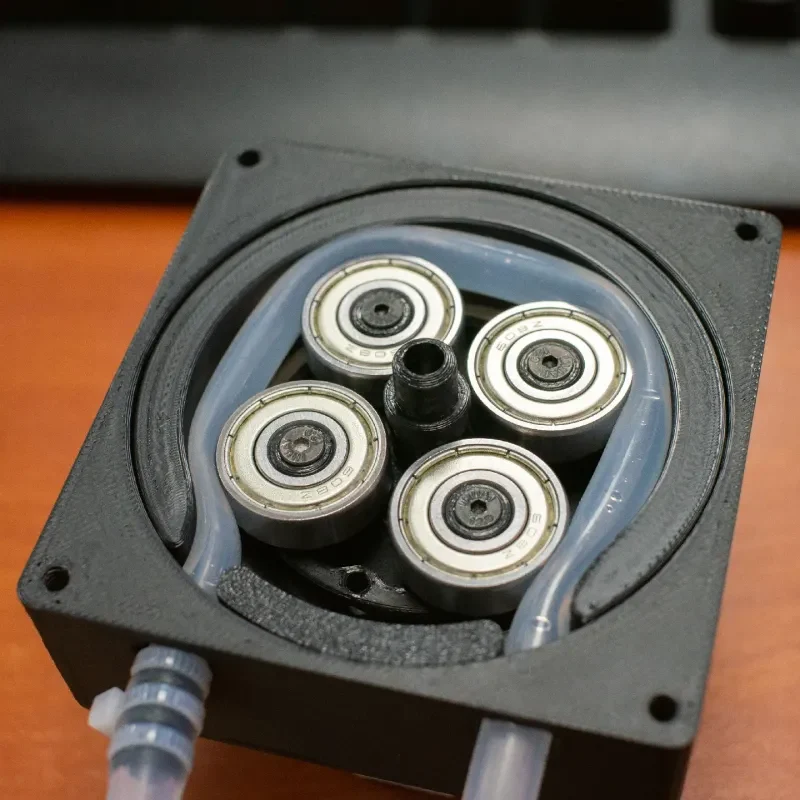

Шаговый двигатель вращает подшипниковый ротор.
Когда подшипники катятся по трубке, они последовательно сжимают ее, выталкивая жидкость вперед.
Эта конструкция является самовсасывающей и естественным образом предотвращает обратный поток без дополнительных клапанов.

Скорость по��ока можно точно контролировать, регулируя скорость шагового двигателя.

Спецификация материалов

Аппаратное обеспечение

5 × 608 подшипников

1 × шаговый двигатель NEMA 17

4 винта M3 (16 мм) — крепление двигателя

4 винта M3 (15-30 мм) — корпус в сборе

Тюбинг

Мягкая трубка диаметром 8 мм (рекомендуется силикон)
Трубка немного меньшего или большего размера также подойдет, если проставка отрегулирована соответствующим образом.

Электроника

Драйвер шагового двигателя (A4988, DRV8825 и т. д.)

Микроконтроллер (Arduino или аналогичный)

Подходящий источник питания

Настройки печати

Держатель подшипника/ротор

Заполнение: 60%

Высота слоя: 0,2 мм

Материал: PLA/PETG/ABS.

Жилье

Заполнение: 15%

Высота слоя: 0,2 мм
