Введение

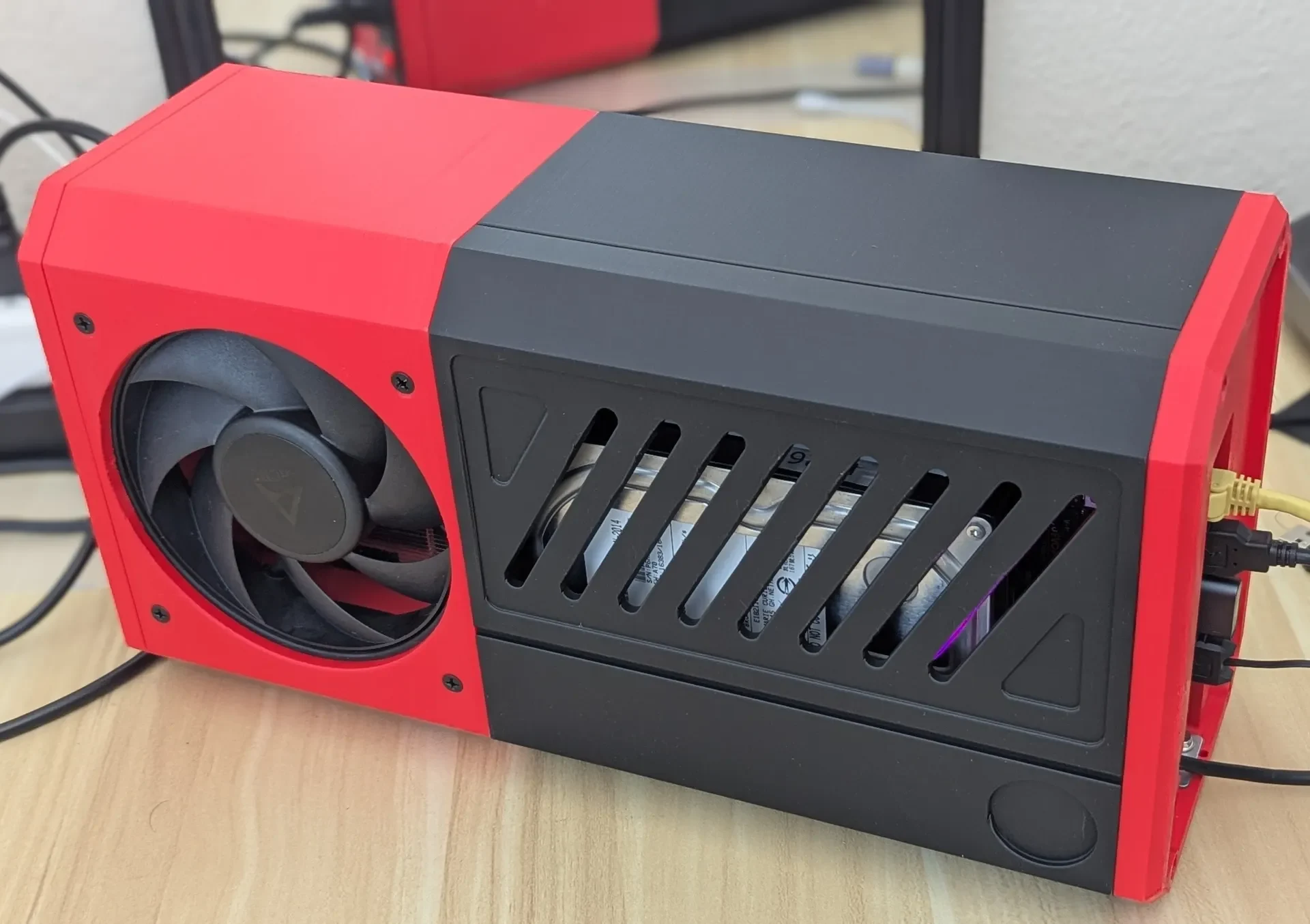

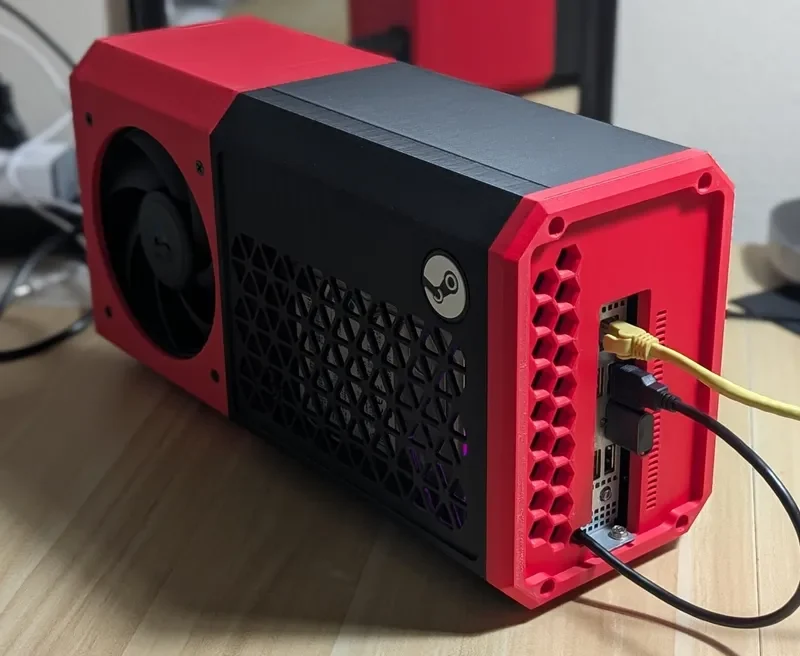

Компактный корпус промышленного типа, предназначенный для ускорителя AMD/ASRock BC-250.

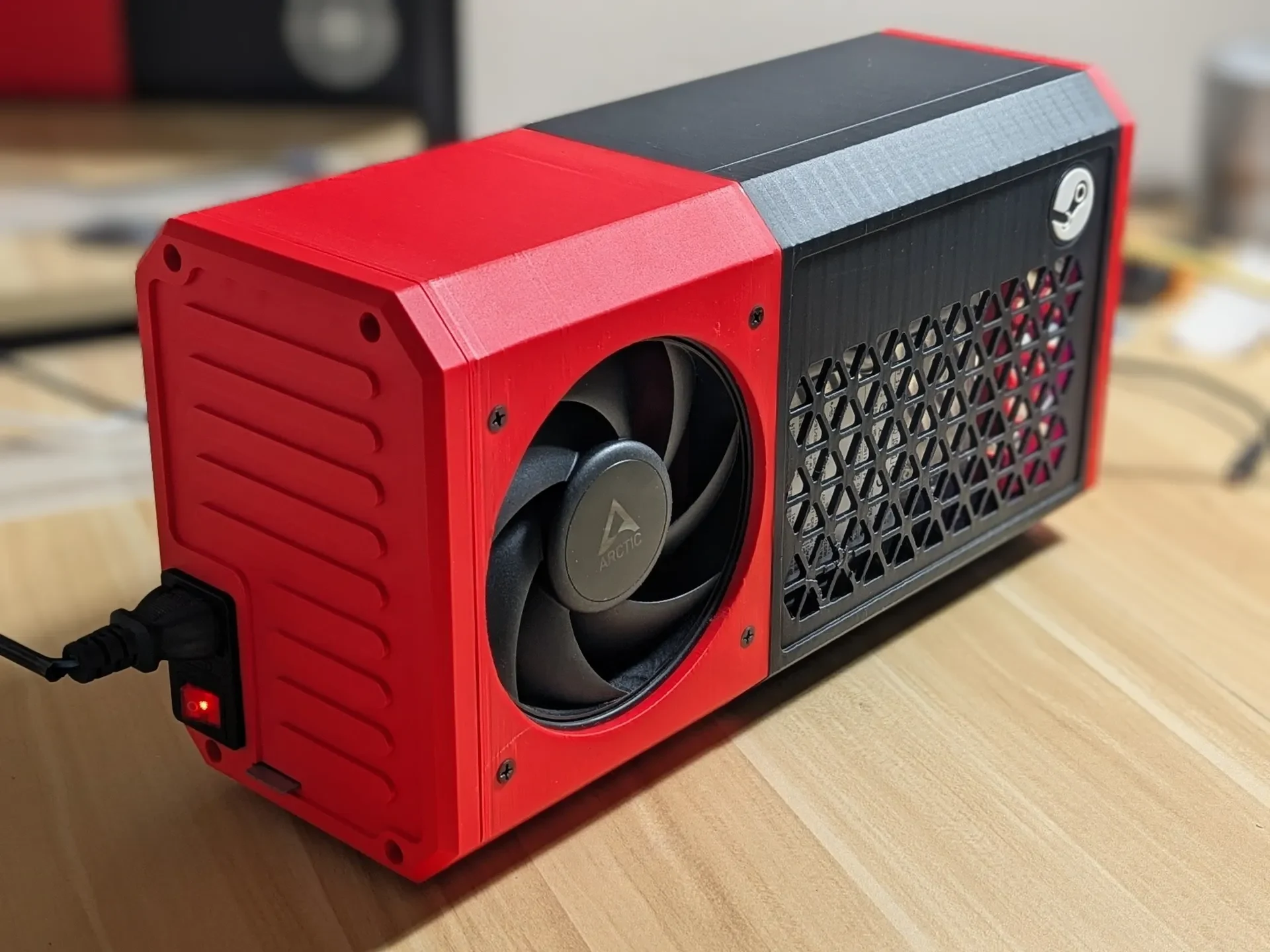

Этот корпус был построен на основе оригинального радиатора BC-250, что позволяет устанавливать карту без каких-либо модификаций радиатора или специального оборудования для охлаждения. В конструкции с боковым потоком воздуха используется большой приточный вентилятор, который проталкивает воздух непосредственно через штатный радиатор для эффективного охлаждения в относительно компактном корпусе.

Корпус спроектирован на основе источника питания постоянного тока Mean Well LRS-350-12, который вы легко можете найти на Amazon.

Несмотря на компактные размеры, в корпусе также можно разместить дополнительный внутренний 3,5-дюймовый жесткий диск, обеспечивающий большую емкость локального хранилища для игр класса AAA — идеальное решение для паровой машины своими руками или локального узла LLM.

Даже при системе охлаждения с одним вентилятором корпус BC-250 поддерживает температуру около ~70°C при игровой нагрузке.

Обновления
13.06.2026

Улучшено управление силовыми кабелями в задней части кузова.

Исправлено несовпадение крепежного отверстия BC-250.

28.05.2026

Версия FlexATX (в разработке) доступна!

13.05.2026

Добавлены вентиляционные отверстия на задней панели для улучшения потока воздуха к блоку питания.

Улучшена фурнитура AC-01 на задней панели.

Добавлена съемная магнитная передняя крышка нового дизайна и система направляющих. Его можно установить на существующую переднюю часть кузова. Требуется 12 неодимовых магнитов размером 8 x 2 мм (Amazon).

Добавлен новый дизайн монтера HDD для 3,5 и 2,5 накопителей.

Особенности

Полностью распечатанный на 3D-принтере корпус

Разработан специально для AMD/ASRock BC-250.

Совместим с блоком питания Mean Well LRS-350-12.

Использует штатный радиатор BC-250 без модификаций.

Компактная схема охлаждения с боковым потоком

Дополнительная поддержка 3,5-��юймового жесткого диска большой емкости.

Печать заметок

Рекомендуется PLA или PETG.
(не требуются жаропрочные материалы)

Обычно достаточно 5% заполнения, но для большей долговечности рекомендуется добавить дополнительные стенки вокруг отверстий для саморезов.

Разное

Проект пользовательского модуля WoL (Wake-on-lan) для BC-250 (Github)

Версия FlexATX
В разработке… (Надеюсь, скоро появится… Теперь жду еще одну плату BC-250 с eBay...) Я полностью переработал поддержку FlexATX с точно такой же геометрией, как у версии LRS-350-12, и улучшенной прокладкой кабелей..

Примечания по сборке

Возможно, потребуется изменить стандартное направление вентилятора блока питания LRS-350-12 на противоположное, чтобы обеспечить надлежащий поток воздуха внутри корпуса. Измените ориентацию вентилятора с приточного на выпускной, открыв крышку блока питания и перевернув вентилятор.

С новым дизайном задней панели (с вентиляционными отверстиями) этого делать не нужно :)

Как мне провести проводку?

Вот пример схемы подключения. Пожалуйста, выберите подходящий предохранитель для AC-01 в вашей среде переменного тока.

Как вставить магниты в переднюю крышку/рейлинги?

Я думаю, что этап установки магнита — самая сложная часть процесса сборки. В этом руководстве описан мой метод сборки этой детали. Я рекомендую использовать небольшой быстродействующий зажим. Его можно найти практически в любом хозяйственном магазине. (Я купил свой в Dollar Tree за 3 доллара.)

Нанесите небольшое количество суперклея внутрь отверстия для магнита (при необходимости), поместите магнит в отверстие и затем зажмите их вместе.

После того, как все магниты вставлены, поместите деталь на плоскую поверхность и сожмите ее, чтобы убедиться, что все ровно и правильно выровнено.

Необходимые предметы

Для тела

Саморезы М3 х 8 мм х 12 шт.

120x120x25 Вентилятор с ШИМ, 12 В и высоким статическим давлением (обычно Arctic P12 Pro (Amazon))

Саморез №6 для крепления вентилятора x4

Длинная (30-40 см) крестовая отвертка № 2.

Установка блока питания

Винт M4 x 8 мм, 2 шт. (также можно использовать винты №6-32UNC)

3-контактная розетка переменного тока с предохранителем AC-01 (Amazon), 1 шт.

8-контактный кабель питания PCIe длиной 20 см (1 шт.) (Amazon)
