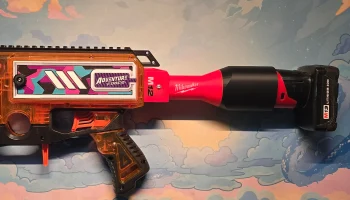

Приклад Maxim Pro Milwaukee M12
Настройки печати:
Я использовал 4 стены, 25% кубической формы, с опорами для основной детали. 4 стенки, 10% куб., без опоры для меньшего крепления M12. Выведите, как они ориентированы в наборе файлов.
Аппаратное обеспечение:
Используйте эту деталь для крепления M12. Мне даже не пришлось приклеивать свою, она просто с трением вошла в ложу.
https://www.amazon.com/dp/B0D5YLSWLB?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1
Необходимо другое оборудование:
1 штекерный разъем XT30
6 дюймов — провод 16 калибра (красный/черный). Вам это не обязательно, но после подключения XT30 гораздо проще прикрепить ложу.
Инструменты для пайки/термоусадка
1x — винт М3х45
1x — шестигранная гайка M3
1x — аккумулятор Милуоки М12. Я предпочитаю использовать меньший вариант, потому что с большим он мне кажется очень тяжелым. Я предоставил файл для добавления более удобного приклада к меньшему M12.
Я обрезал провода довольно близко к этому приспособлению и припаял провода калибра 16, потому что они были более гибкими. Я сделал провод немного длиннее штатного, затем припаял к концу разъем XT30.
Затем я просверлил отверстие для винта в ложе сверлом 1/8 дюйма.
Затем просверлите или используйте вращающийся инструмент, чтобы проделать отверстие сзади между швами, чтобы вы могли подать XT30 из Maxim через заднюю часть бластера.
Затем вы соединяете разъемы XT30 и осторожно надеваете ложу. Убедитесь, что провода хорошо входят в ложу и нигде не зацепляются. Когда полностью сел. Пропустите винт M3x45 через отверстие приклада и закрепите шестигранной гайкой с другой стороны. Чтобы обеспечить безопасность, не обязательно быть очень тугим.

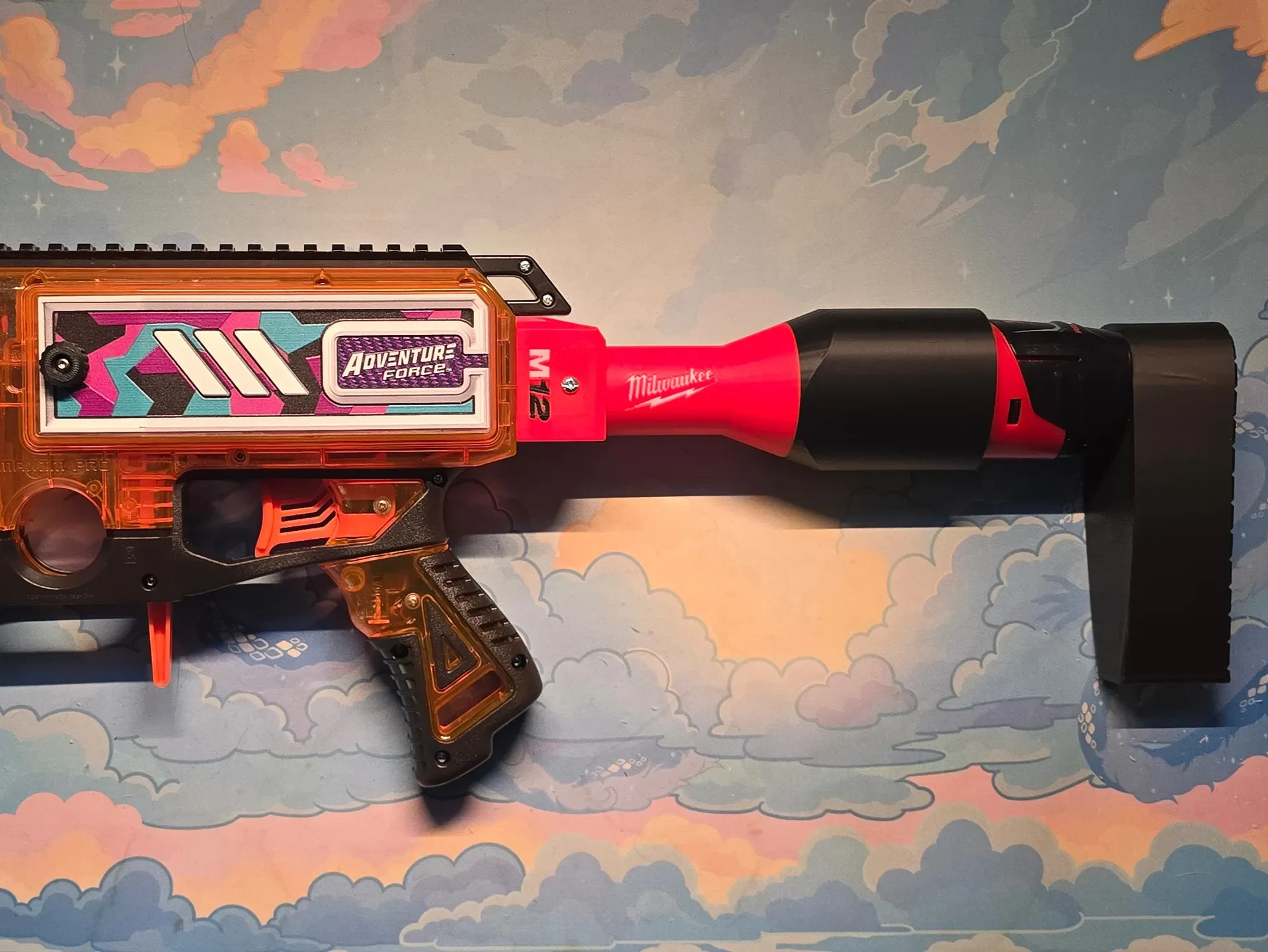

Если вы используете батарею M12 меньшего размера, вам придется открутить заднюю черную часть M12, где находится зажим (это всего лишь один винт). Я использовал суперклей, чтобы закрепить деталь приклада, а затем вставил винт обратно в деталь приклада и затянул.

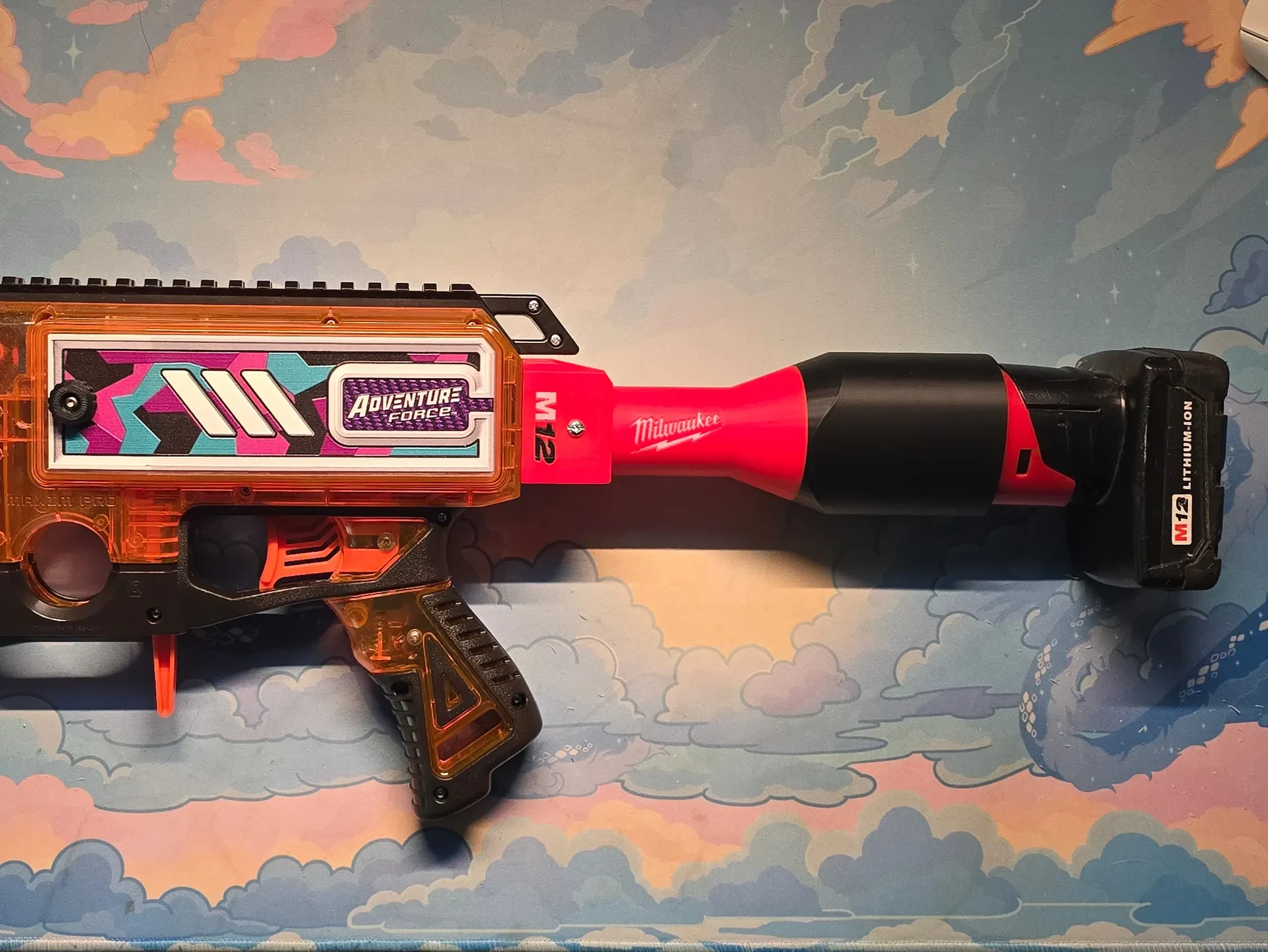

Теперь у вас есть М12, который вы можете использовать на Максиме! Это делает замену батареи чрезвычайно простой и просто классной.
