Параметрические трубные заглушки, втулки, муфты, заглушки...
Я написал инструмент SCAD для создания трубной резьбы, который требует меньше усилий, чем тот, который я использовал. Я использовал его, чтобы сделать кучу фитингов для труб, потому что мог.
В этот пост вошли три архива прямых фитингов:

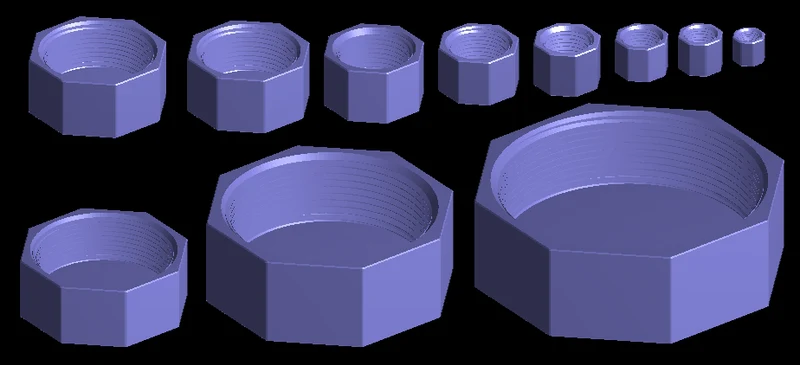

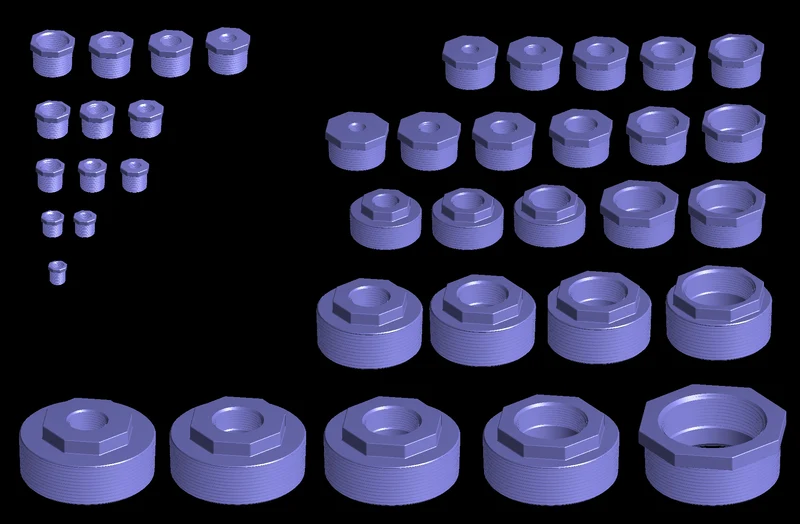

Заглушки и переходные втулки (SCAD + STL)

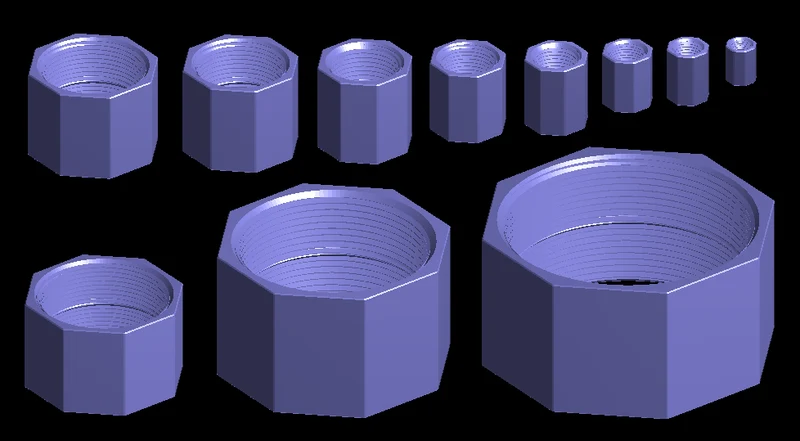

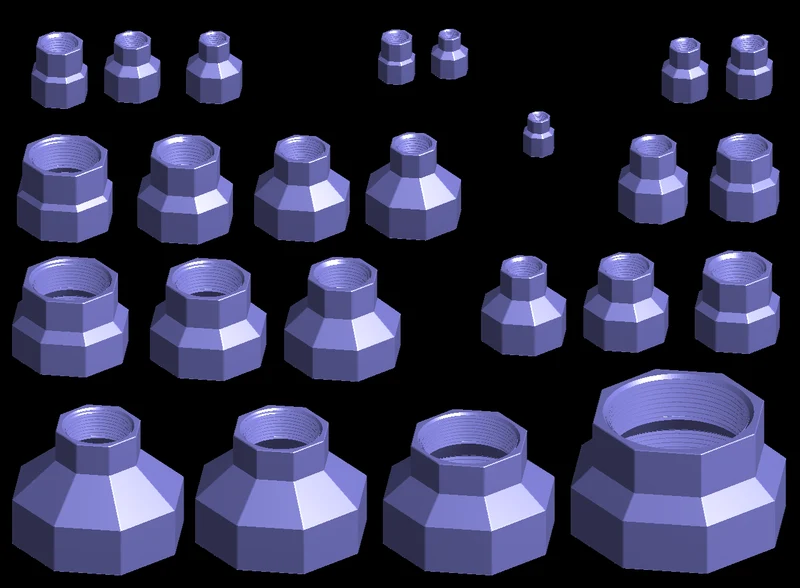

Прямые и переходные муфты (SCAD + STL)

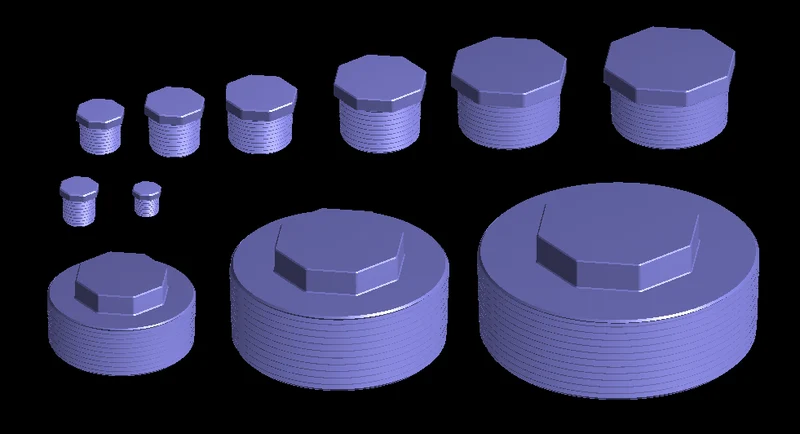

Сплошные и портированные заглушки (SCAD + STL)

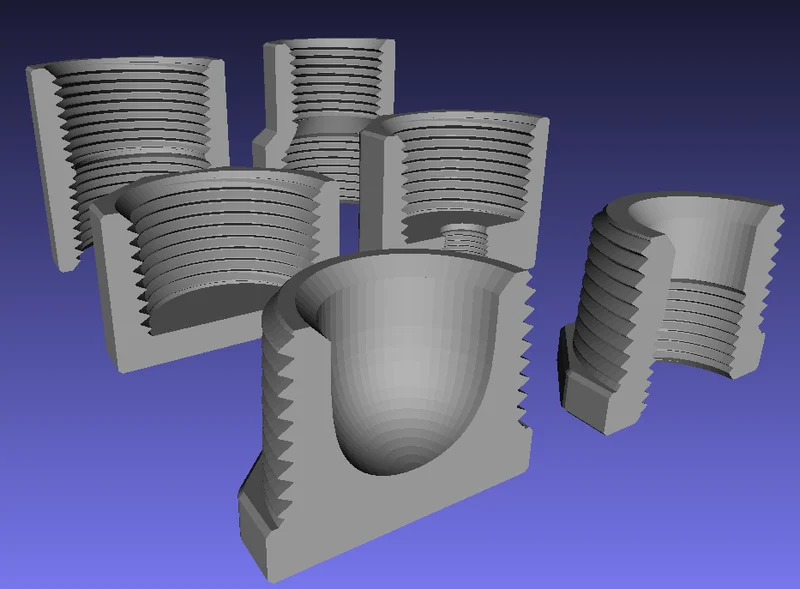

Резьбовые части каждой детали поддерживают независимую компенсацию печати. Поддерживаются размеры от 1/8" NPT до 12" NPT.
По сравнению с фитингами, созданными на основе резьбонарезного инструмента Дэна Киршнера, эти файлы обрабатываются намного быстрее и создают более чистые и меньшие по размеру файлы.
В комплект поставки входит большой ассортимент фитингов с резьбой до 4 дюймов NPT. Если ни одна из более чем 100 моделей не соответствует вашим потребностям, просто ��оздайте что-нибудь по индивидуальному заказу.
Мне не нужно говорить вам, что использование деталей, напечатанных методом FDM для работы с жидкостями под давлением, будет чем-то средним между разочарованием и катастрофой. Тонкие втулки, которые могут быть приемлемыми для металла, могут оказаться крайне непрактичными для печатного пластика. Вы были предупреждены.
В архив входит ��нструмент SCAD, используемый для резьб NPT, но если вам нужна остальная документация, прилагаемая к нему, то вот она:
