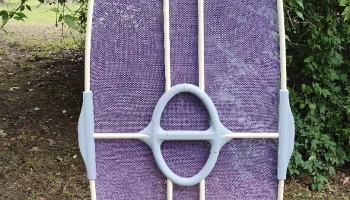

Гунганский щит

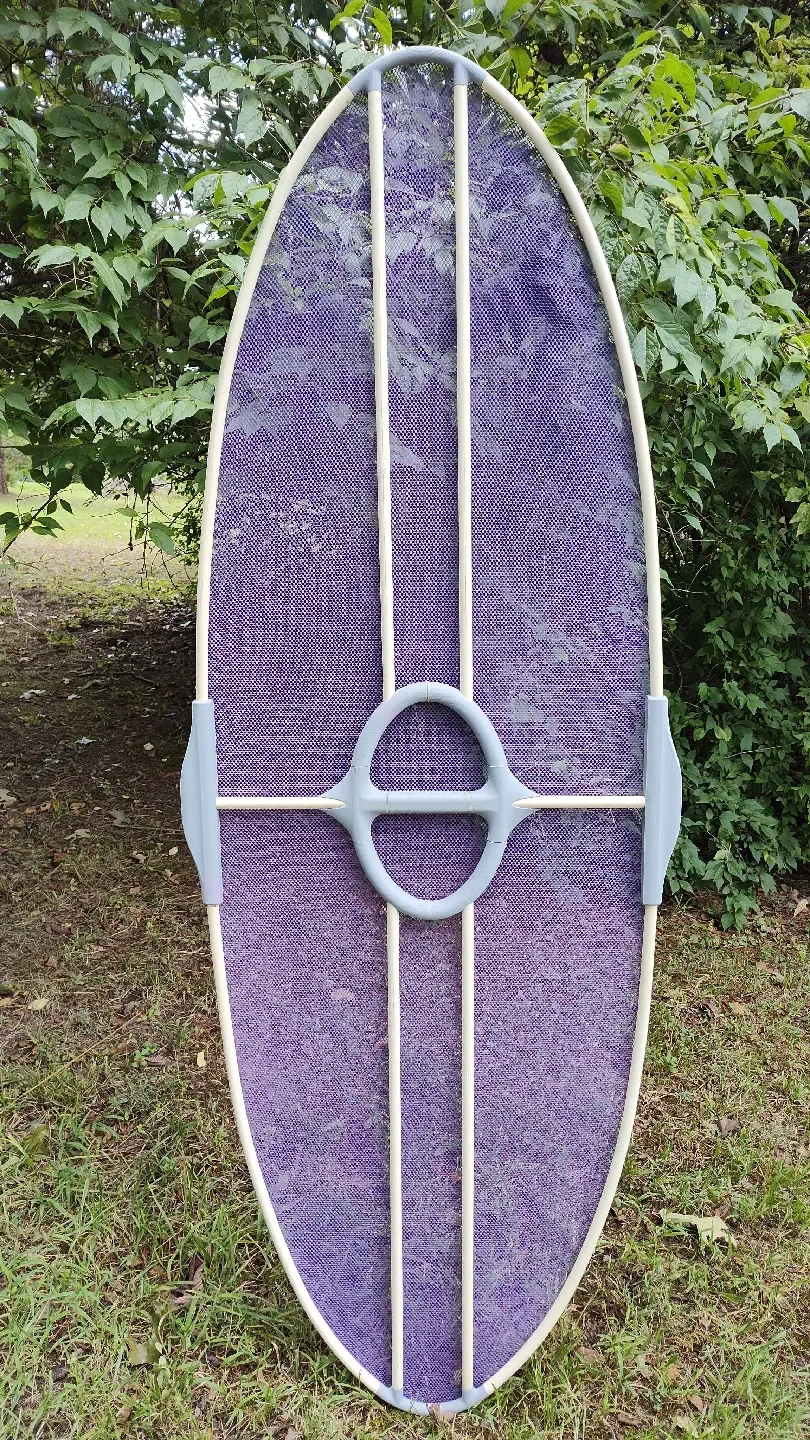

Сетчатый щит высотой 72 дюйма и шириной 26,5 дюйма для пенопластовой метки для дротиков.

Вдохновлен сетчатыми щитками обруча Микера.

https://www.reddit.com/r/Meak/comments/jzb81g/sheild/

Я сделал это как проект много лет назад, просто чтобы сделать один из них для себя. Публикация по запросу. Сборка потребовала тщательной очистки, шлифовки, сверления, склеивания и нанесения эпоксидной смолы. Я действительно не рекомендую создавать это, если вы хотите, чтобы оно просто работало. При сборке потребуется некоторая осторожность, и, вероятно, будет лучше, если вы знаете, как приступить к шагам и отрегулировать посадку и допуски для вашего ХПВХ и принтера или даже просто настроить и улучшить мою конструкцию. Я также включил свой .f3d, если хотите, но это немного беспорядок. Я постараюсь ответить на вопросы, но не уверен, что помню все детали.

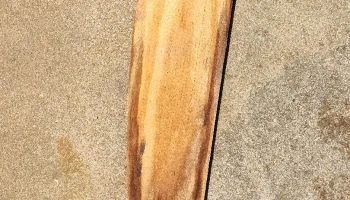

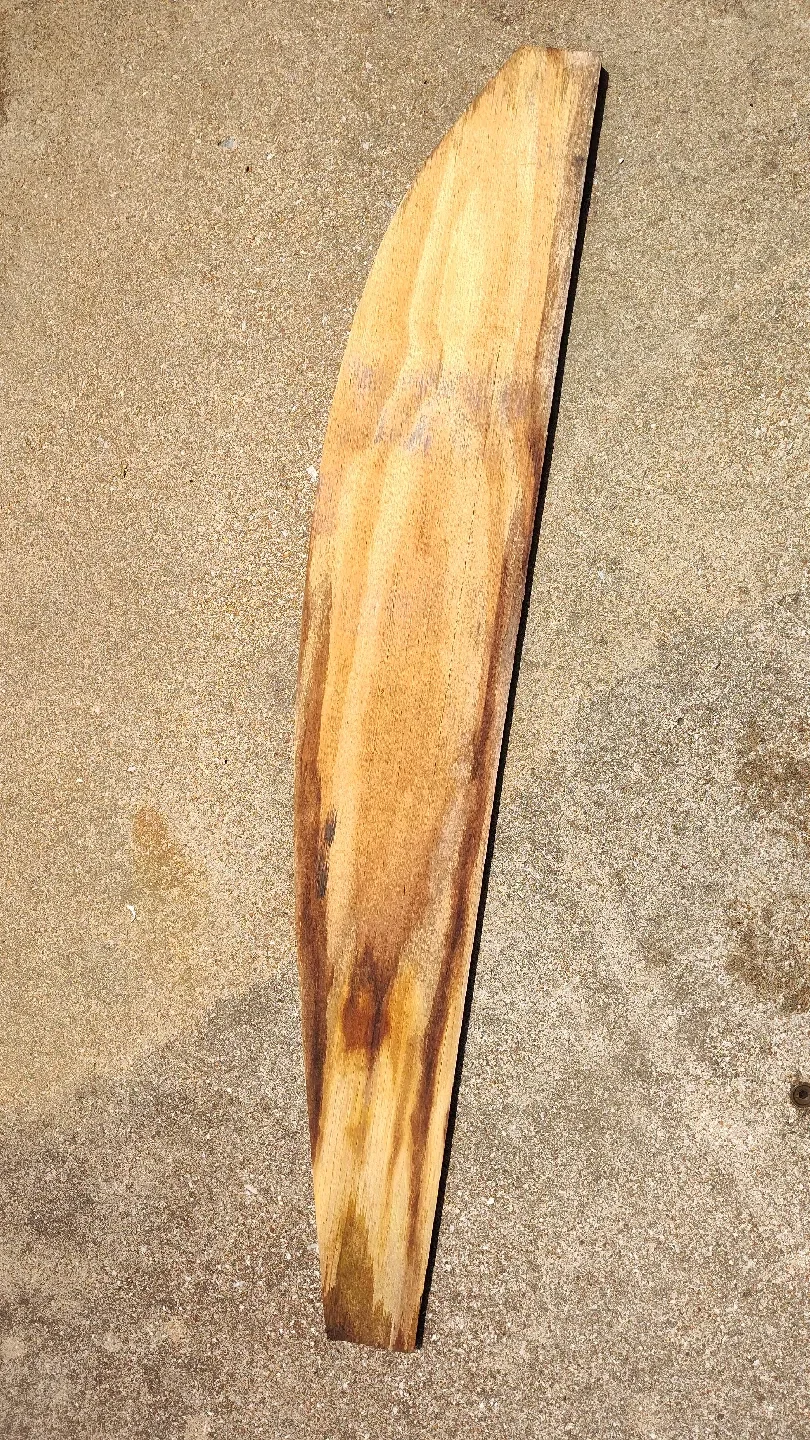

Эти файлы включают в себя трафареты для печати, по которым можно вырезать кусок фанеры и использовать его в качестве кронштейна для термоформования изогнутых кусков трубы.

Труба изготовлена ​​из ХПВХ 1/2 дюйма. Размер ручки составляет 24 1/2 дюйма, а четыре прямые стойки — 29 дюймов. Кольцо ручки с печатным изображением удерживается вместе с 6 выступами из ХПВХ. Есть место для 30 мм, но я использовал 1 дюйм.

Четыре изогнутые части в конечном итоге оказались немного длиннее 34 3/4 дюйма, но я построил трафарет так, чтобы вам не нужно было измерять. 2 концевые части трафарета предназначены для дополнительной длины. Я сформировал 4 куска 4-футовой трубы, а затем обрезал их по длине, исходя из 5 основных сегментов трафарета. Это дает вам возможность удерживать трубу и зажимать каждый конец, а также позволяет отрезать смятые концы. Возможно, вам удастся обойтись и 3-футовой трубой. если ты будешь осторожен.

Сетка приклеивает��я клеем E6000, а после высыхания обрезается. Я отшлифовал трубу и отпечатки в этой зоне контакта. Отпечатки «верх-низ» попарно склеены суперклеем. Я думаю, что я использовал двухкомпонентную эпоксидную смолу, чтобы приклеить трубку по бокам, и думаю, это сработало хорошо, но, если я помню, я также использовал E6000, чтобы приклеить трубку ручки к частям ручки, и это может быть даже лучший способ приклеить что-то подобное, потому что оно немного изгибается и растягивается. Если бы я делал еще один, я бы выбрал E6000, все, кроме эпоксидной смолы, вероятно, тоже подошло бы.

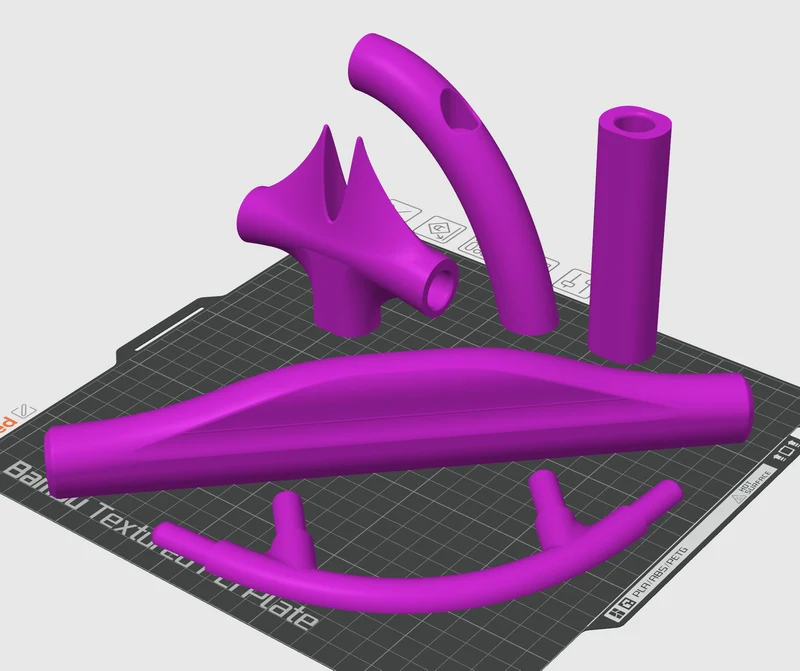

Мой напечатан из PLA с большим количеством стенок, он не совсем прочный, но розетки определенно есть. Он сохраняется годами использования. Ориентации показаны в галерее, поддержка при необходимости. Отпечатки получились немного грубоватыми, особенно с выступами, но отчистились неплохо.

Мне не удалось найти фиолетовую нейлоновую сетку, поэтому я купил ее в белом цвете и покрасил фиолетовым красителем Rit DyeMore.
