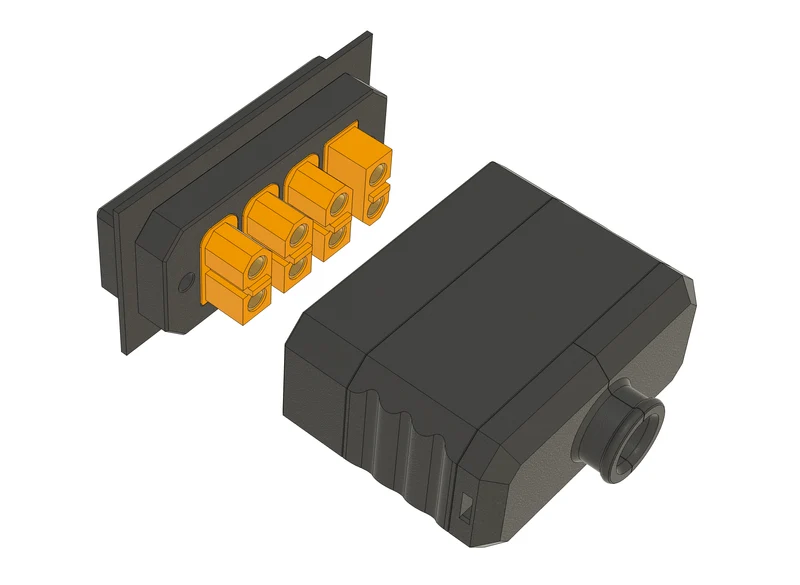

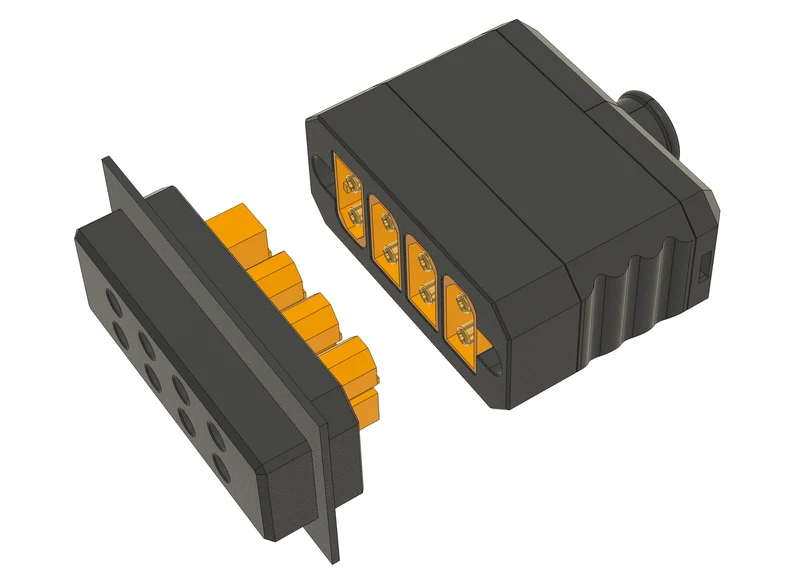

Быстроразъёмный соединитель для MK3/MK4 - стиль XT60 (H)

Я решил создать свою собственную версию быстрого соединителя корпуса Prusa только потому, что у меня под рукой было несколько разъемов XT60H, и мне было любопытно, чем закончится этот проект. Технически этот разъем можно использовать для каждого принтера и любого источника питания. Надеюсь, этот проект может быть полезен кому-то еще; о)

История версий
1.0 — Первая версия Quick-Connector и документация

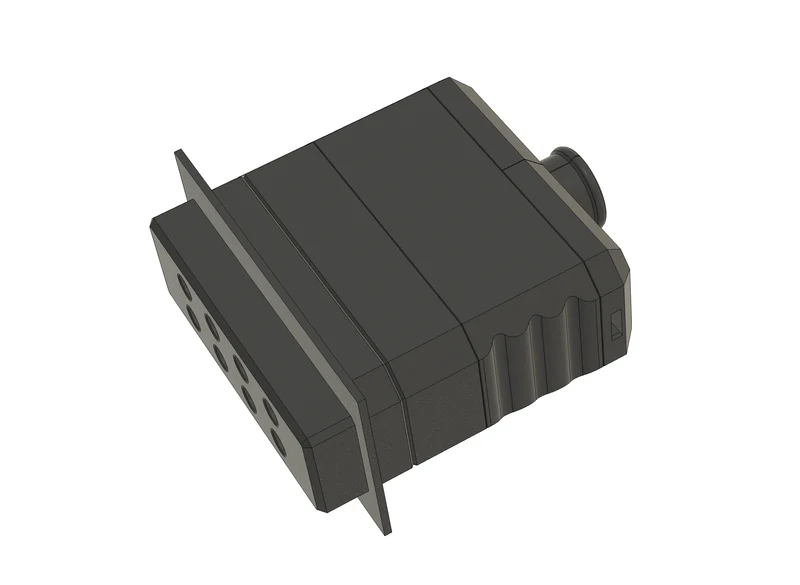

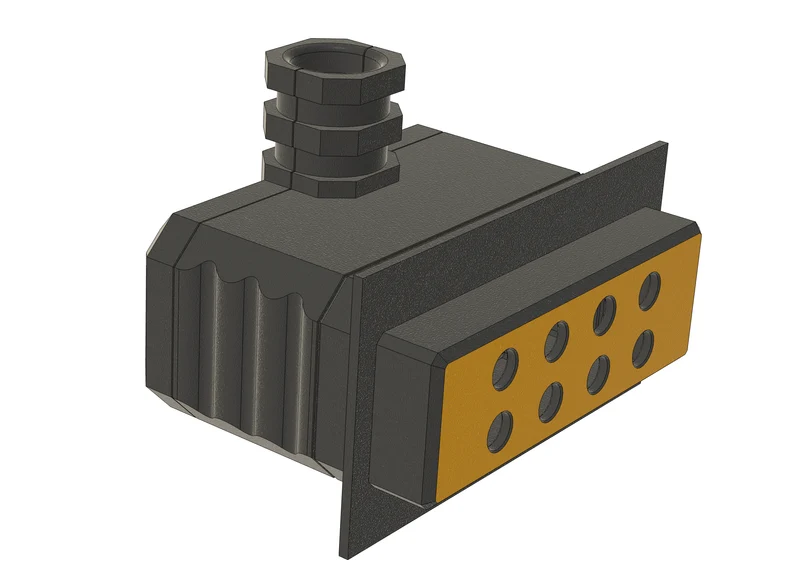

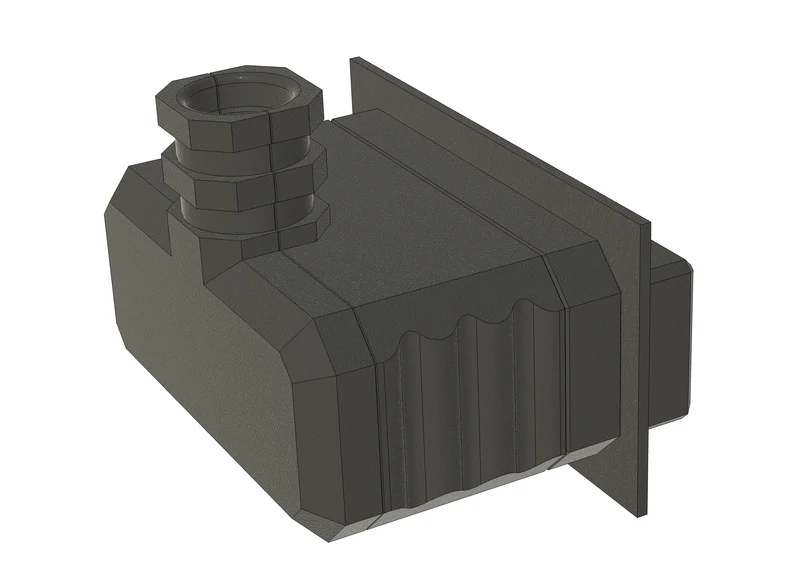

Прямая версия/угловая версия

Для этого QuickConnector доступны две версии. Прямая версия и версия под углом 90°. Я решил пойти на прямую версию. Распечатайте оба корпуса на случай, если вы передумаете во время сборки.

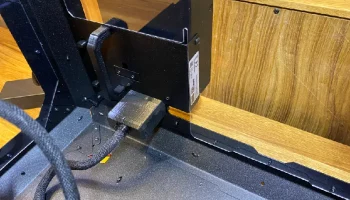

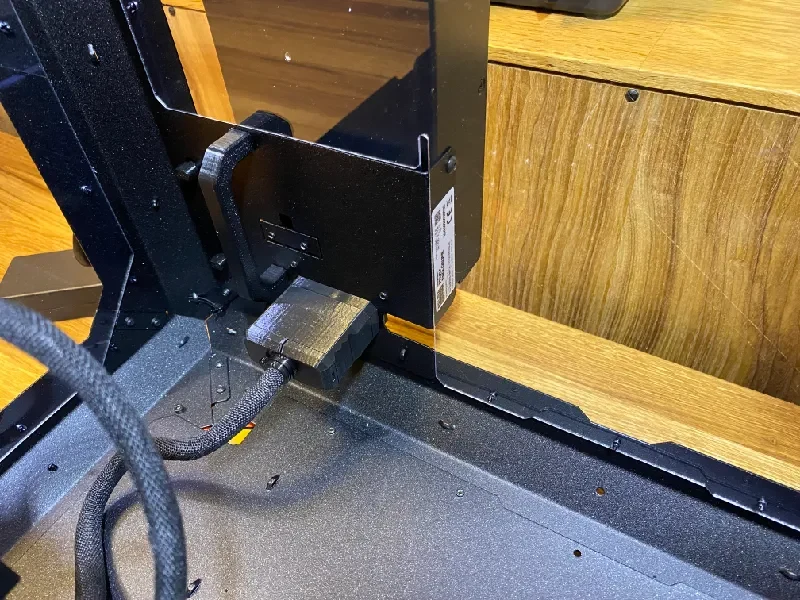

Я решил использовать «8-контактное соединение». Это должно сделать дизайн настраиваемым для каждой версии и поколения принтера и / или источника ��итания. Фотографии взяты с моего MK4, который имеет двухпроводной разъем Power Panik. Если у вашего принтера только один провод, оставьте другой.

Аппаратное обеспечение

Все используемое в этом проекте оборудование можно использовать из «сумок с запасными частями», входящих в комплект корпуса. Мне посчастливилось найти в сумке с запасными ча��тями две булавки размером 3x20 мм.

Если у вас остался только один пин, вы можете использовать только один пин или не включать пины. Они просто обеспечивают выравнивание. Может быть, попробовать их распечатать; о)

Распечатать инструкции

Загрузите последнюю версию PrusaSlicer и используйте следующие настройки**:

Настройки печати: 0,20 мм. КАЧЕСТВО.
Нить: PETG (проверено на Prusament)
15% Заполнение сетки

** Обратите внимание, что настройки печати рекомендуются, но вы можете поэкспериментировать со своими собственными.

Необходимые детали, ориентация для печати и опоры

Все детали предназначены для печати без опор, если они ориентированы лицевой стороной оранжевого цвета на печатной платформе.

Некоторые детали одинаковы для обеих версий, как описано в следующем обзоре.

Синие детали — для угловой версии
Оранжевый — для прямой версии
Фиолетовый — для обеих версий

Для прямой и угловой печати корпуса:

Женский соединительный чехол (печать 1)

FemaleConnectorHolder (печать 1)

MaleConnectorHolder (печать 1)

Для прямой печати корпуса:

Корпус StraightCover ( Печать 1 )

StraightCoverCap (печать 2)

Для угловой печати корпуса:

AngledCoverHousing ( Печать 1 )

AngledCoverCap (Распечатать 1)

Важно! Используйте правильный разъем типа XT60(H) для этой сборки!

В моей конструкции используются разъемы XT60H. Эти разъемы предназначены для использования с небольшой заглушкой.

Оказывается, «губка» разъема XT60H просто идеально вписывается в вырез монтажного кронштейна блока питания. Соединителю нужно лишь немного «повернуть», чтобы войти туда.

Инструкции по сборке

Подготовьте блок питания и кабели

«Сторона принтера» можно оставить как есть. Полностью снимать кабельную муфту нет необходимости.

Отсоедините все провода. Будьте осторожны с разъемом Power Panic. У него есть небольшой крючок, благодаря которому он выглядит на месте! Я решил использовать «8-контактное соединение». ��то должно сделать дизайн настраиваемым для каждой версии и поколения принтера и / или источника питания. Фотографии взяты с моего MK4, который имеет двухпроводной разъем Power Panik. Если у вашего принтера только один провод, оставьте другой.

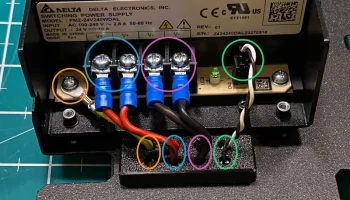

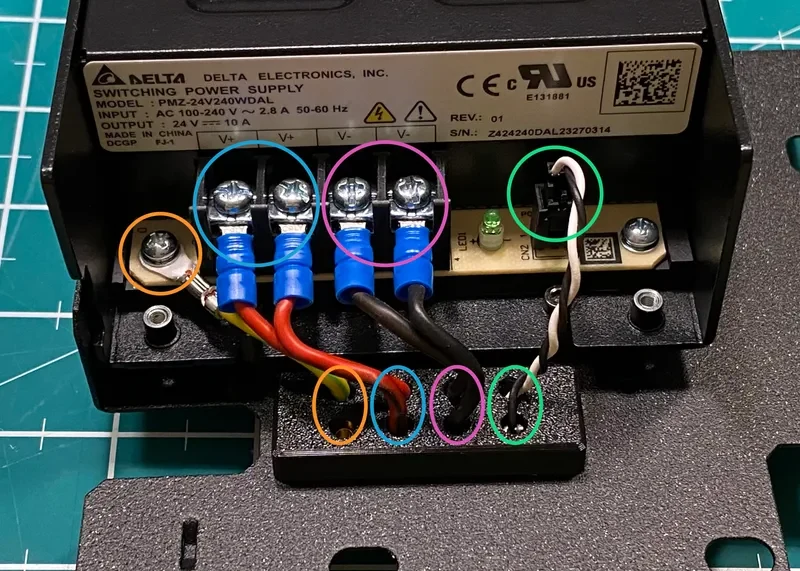

На всех следующих фотографиях я обозначил провода цветом:

Оранжевый = Земля/PE (используется только один из двух контактов)
Синий = положительный 24 В
Фиолетовый = Земля
Зеленый = паника в сети (следите за полярностью!)

Обрежьте провода согласно следующему фото. Длины довольно короткие, поэтому не опускайтесь ниже указанных значений. В то время, когда я писал это руководство, я понял, что провода Power Panic Wire на моей фотографии не зачищены, как (конечно) они должны — извините за это; о)

Функция «Пока йоке»

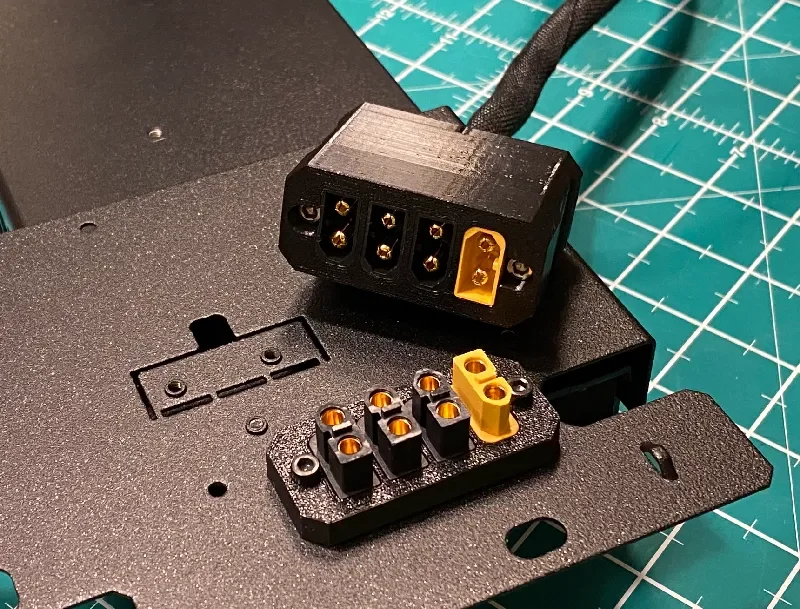

Я разработал соединитель со встроенной функцией Poka Yoke. Это означает, что разъем не может быть подключен в неправильной ориентации. В качестве бонуса я пометил заземляющее соединение желтым цветом. Это совершенно необязательно!

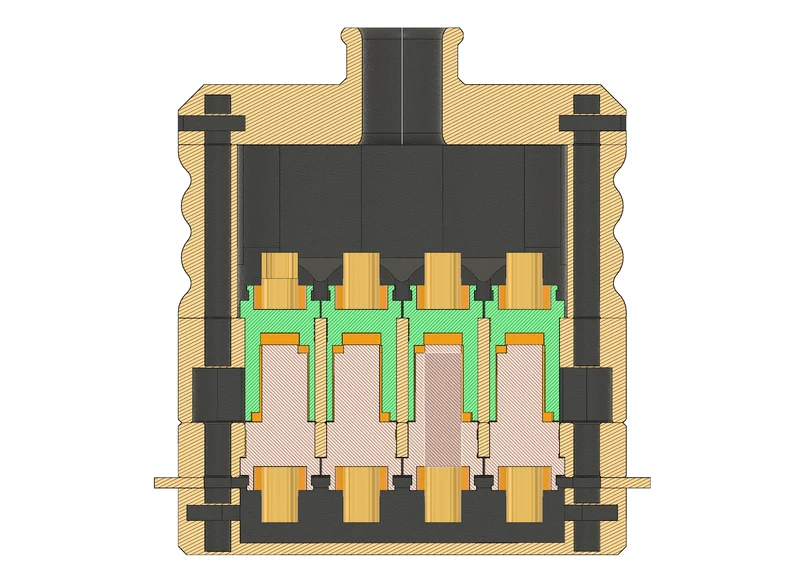

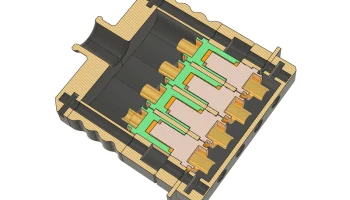

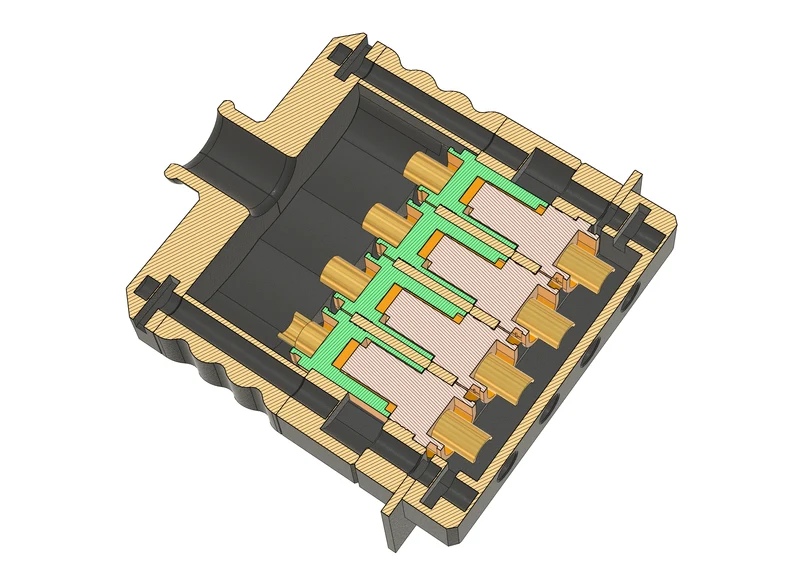

«Сэндвич» субъединиц

«xxxCoverCap» оснащен двумя гайками M3nS (зелеными).

2 винта M3x30 мм будут в наличии.
