Модуль OPS для монтажа в 10-дюймовую стойку.........

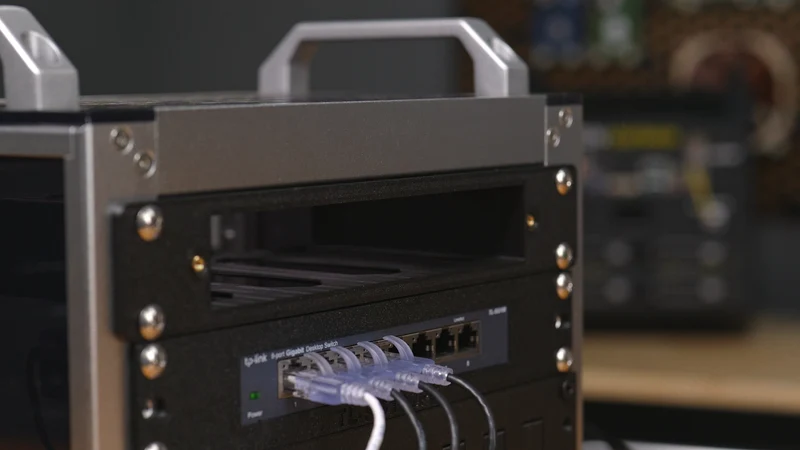

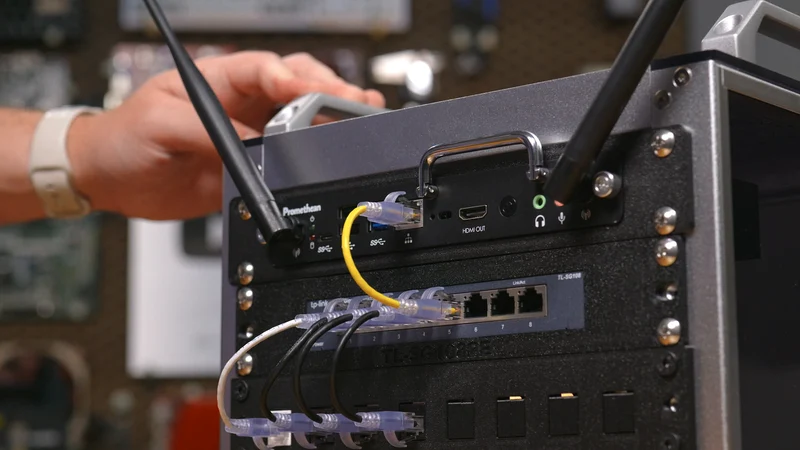

Я создал простое крепление для размещения модулей OPS в 10-дюймовой стойке.

Есть две версии:

V1 — это то, что я использовал в своем видео. Работает нормально, но немного хлипко.

V2 более жесткий, но использует немного больше нити. Он также лучше сочетается с термофиксируемыми вставками.

Я напечатал это с помощью 3D Fuel Pro PCTG, но оно должно отлично работать с PETG ��ли чем-то подобным. Вероятно, я мог бы сделать этот дизайн более пригодным для печати, но мне хотелось оставить верхнюю часть как можно более открытой, чтобы учесть различные варианты вентиляторов и вентиляционных отверстий. Итак, я напечатал его с подставками.

Примечание. На самом деле это ничего не соединяет электрически. У меня есть идея построить еще одну версию с собственной печатной платой и 80-контактными разъемами, но это уже другая тема.

Для резьбовых отверстий вам понадобятся 2 термофиксированные вставки M3x8x5 мм.
