Привет

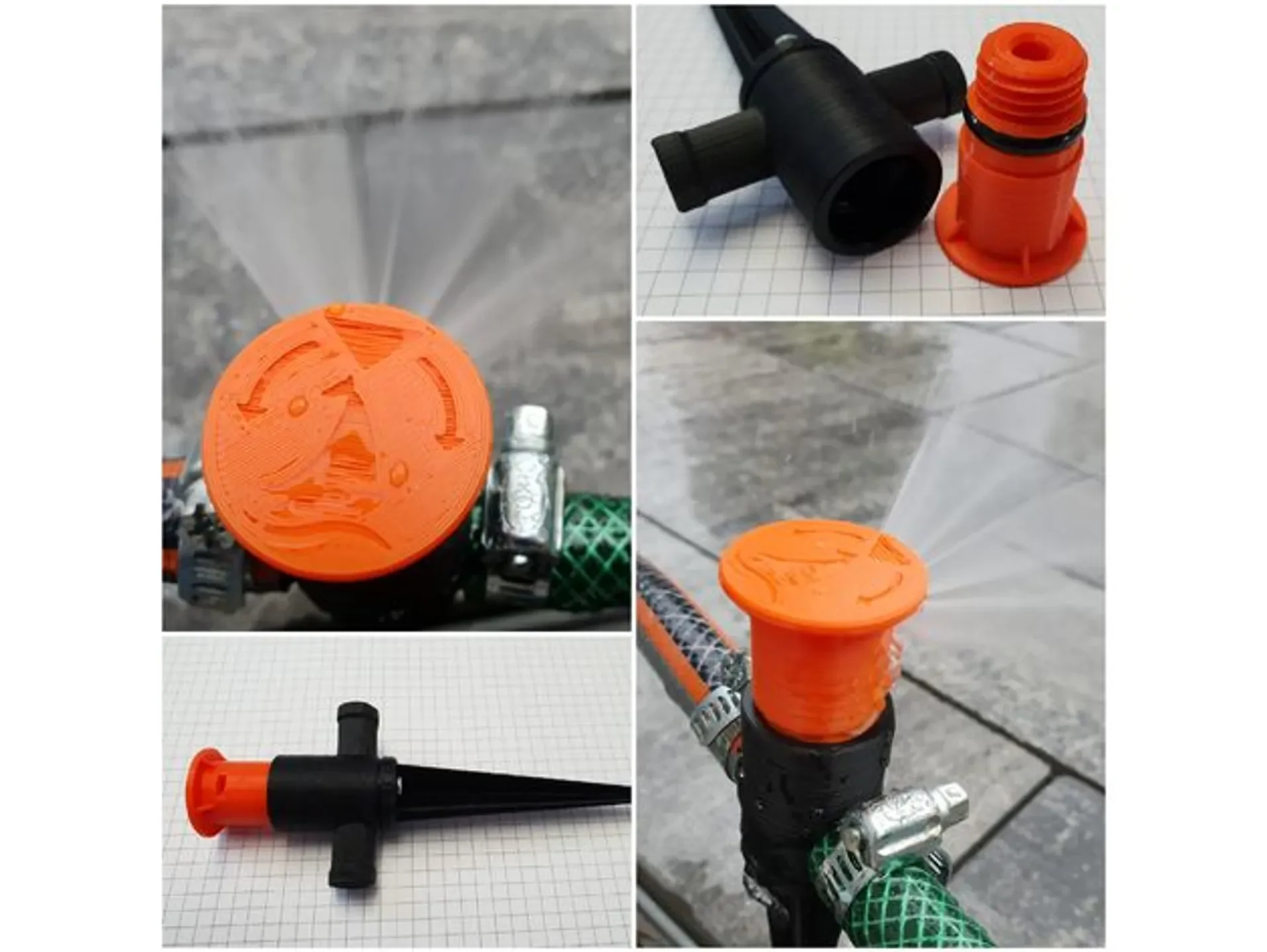

Здесь вы найдете систему орошения сада, как у производителя Gardena. Бесплатно под девизом «Зачем покупать, когда можно распечатать» ;-) Я разработал его модульно и в виде GlueEdition, чтобы вы могли соединять разные держатели грунта, средние части с 1-3 прямыми соединениями / муфтой Gardena или разные распылительные головки. распылительные головки все еще находятся в разработке. Однако углы 45°, 180°, 270° и 360° по-прежнему ��оступны. Я был поражен тем, насколько далеко распылительная головка распыляет воду под давлением 2,5-3 бар, поэтому доступна дозировка с винтом в головке.

Предварительный просмотр:

Материал поддержки:

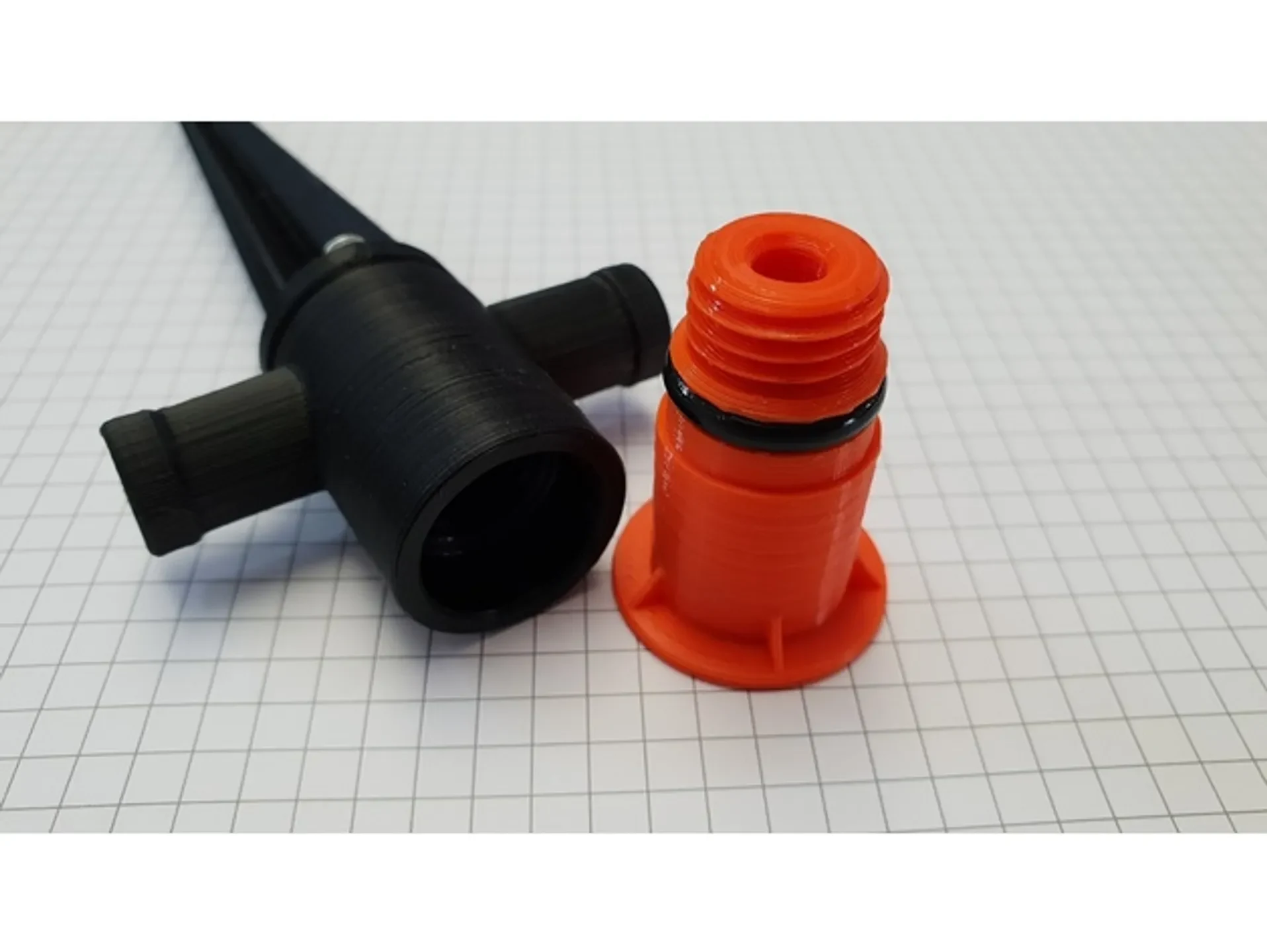

Вспомогательный материал для распылительной головки уже включен в файлы stl (распечатайте головку в перевернутом виде). Тонкие трубки в месте входа уплотнительного кольца и на выходе распылителя можно легко вырезать ножом.
Для средней секции требуется только опорный материал из опорной плиты.

Вам нужно:
Печатные детали ;-)
Саморезы 3,5х12 или 3,5х15
Внутренний диаметр уплотнительного кольца Ø 12 x 3,5 мм, NBR 70 (https://www.ebay.de/itm/401009056492)
Дозирующий винт M4x 25 мм

Обратите внимание, что разработка все еще продолжается. Так что следите за обновлениями!!!!

Обновление 18.05.20

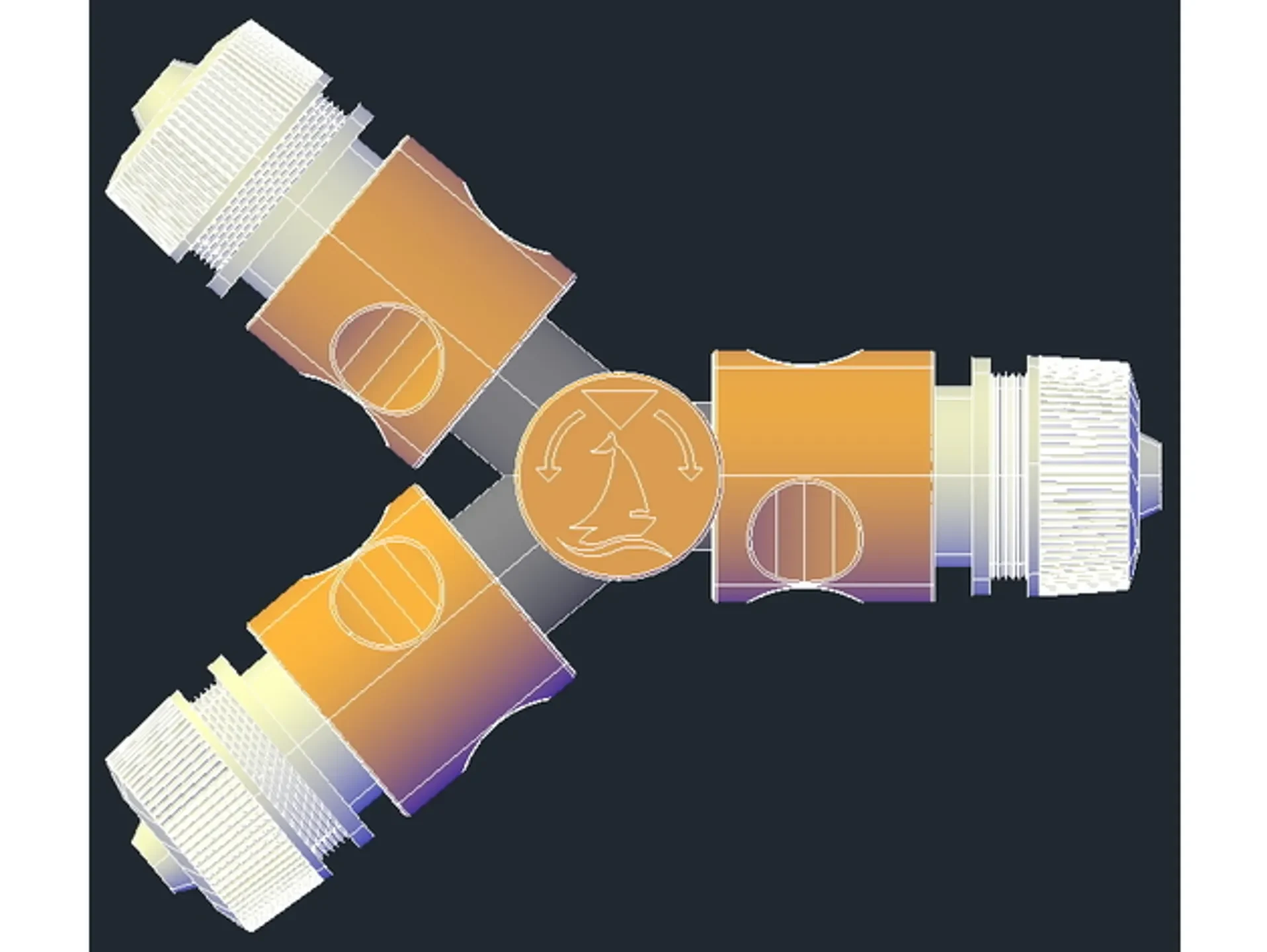

Теперь имеется средняя секция «Т» с тремя линиями подачи, смещенными под углом 90° друг к другу, в виде склеенного издания. Благодаря этому вы также можете разместить разбрызгиватель на боковой стороне кровати и подключить линию подачи под углом 90 °.
Добавлено:
middle_section_3con180_v1_GLUE.stl
middle_section_3con180_v1.stl

Обновление 25.04.20

Теперь есть средняя часть с двумя линиями подачи, смещенными под углом 90° друг к другу в виде склеенного издания. Благодаря этому вы также можете разместить разбрызгиватель в углу грядки, и у вас не возникнет проблем с линиями подачи.
Добавлено:
middle_section_2con90_v1_GLUE.stl

Обновление 31.08.18

Отныне распылительная головка имеет два противоположных выхода под углом 90°, как того хотят некоторые. Это означает, что можно сотворять даже предметы, противоположные друг другу.
Добавлено:
Sprayhead_v2_9090dg.stl
Sprayhead_v2_9090dgNOdosage.stl

Обновление 30.08.18

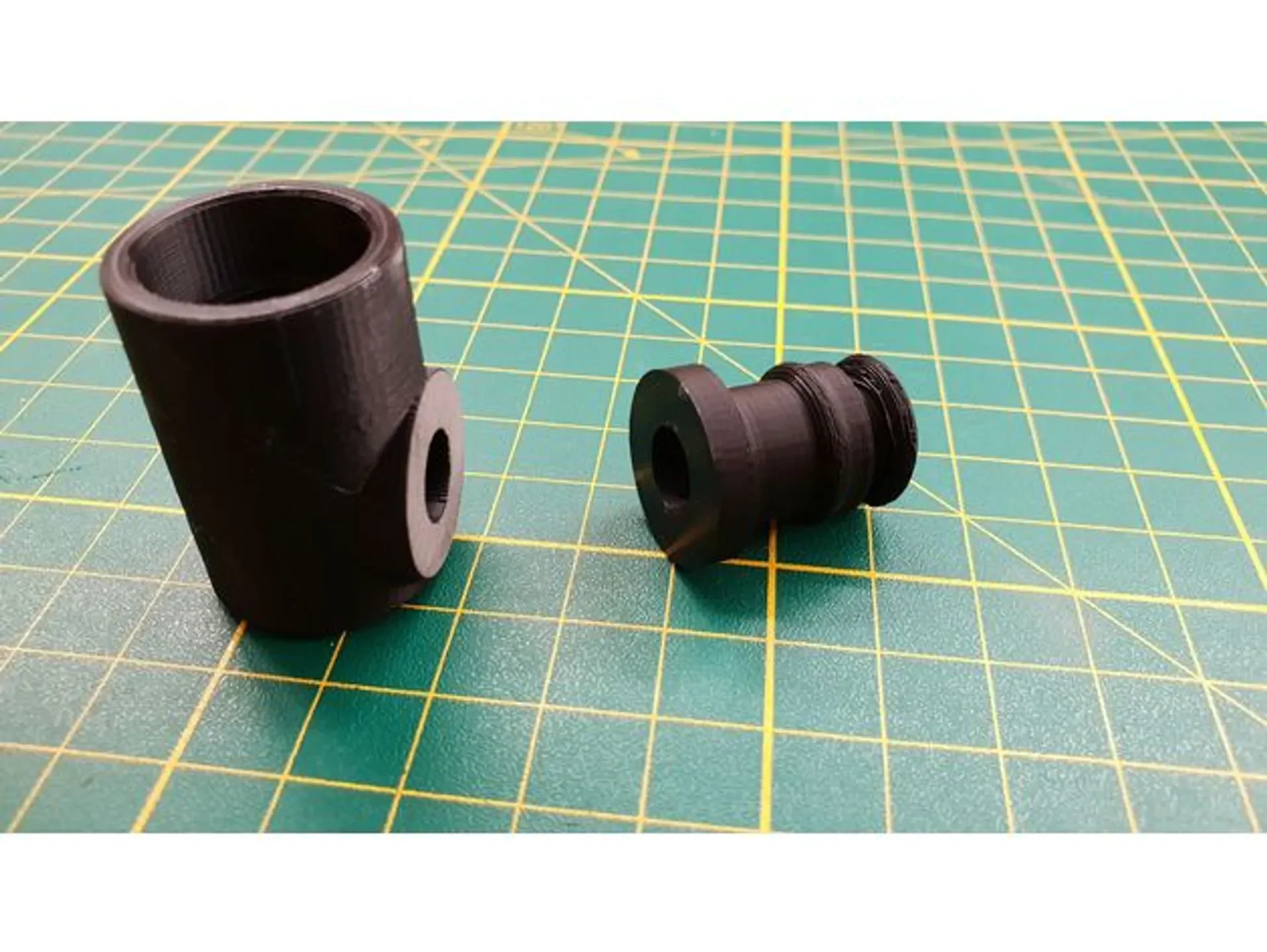

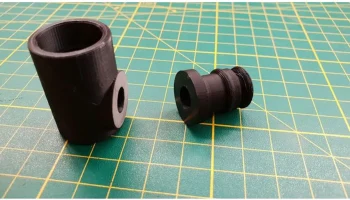

GlueEdition теперь доступен. Теперь соединения можно приклеить к центральной части с помощью ацетона. Это имеет два преимущества. Любой желающий может установить любую центральную часть с помощью соединителя, и нет необходимости печатать свесы. (Для средней части поддержка больше не требуется)
Я приложил еще несколько фотографий GlueEdition, которые я уже протестировал. На мой взгляд отлично получается.
Добавлено:
middle_section_1con_GlueEdition_v1.stl
middle_section_2con_GlueEdition_v1.stl
middle_section_3con_GlueEdition_v1.stl
middle_section_GE_Connector_Gardena_v1.stl
middle_section_GE_Connector_Hoseclip_v1.stl
Sprayhead_v1_BlindPlug.stl

Обновление 11.07.18

Сейчас существует 2 версии средней секции с зажимным соединением и соединением Gardena, которое можно насадить на стержень диаметром 12 мм. Это означает, что опрыскивать можно и высшие растения.
Добавлено:
middle_section_StaffHolder_Hoseclip_v1.stl
middle_section_StaffHolder_Gardena_v1.stl

Обновление 03.07.18

Я добавил несколько вариантов соединения Gardena в средние секции.
Добавлено:
middle_section_1con_1gardena_v1.stl
middle_section_2gardena_v1.stl
middle_section_1gardena_v1.stl

Обновление 26.06.18

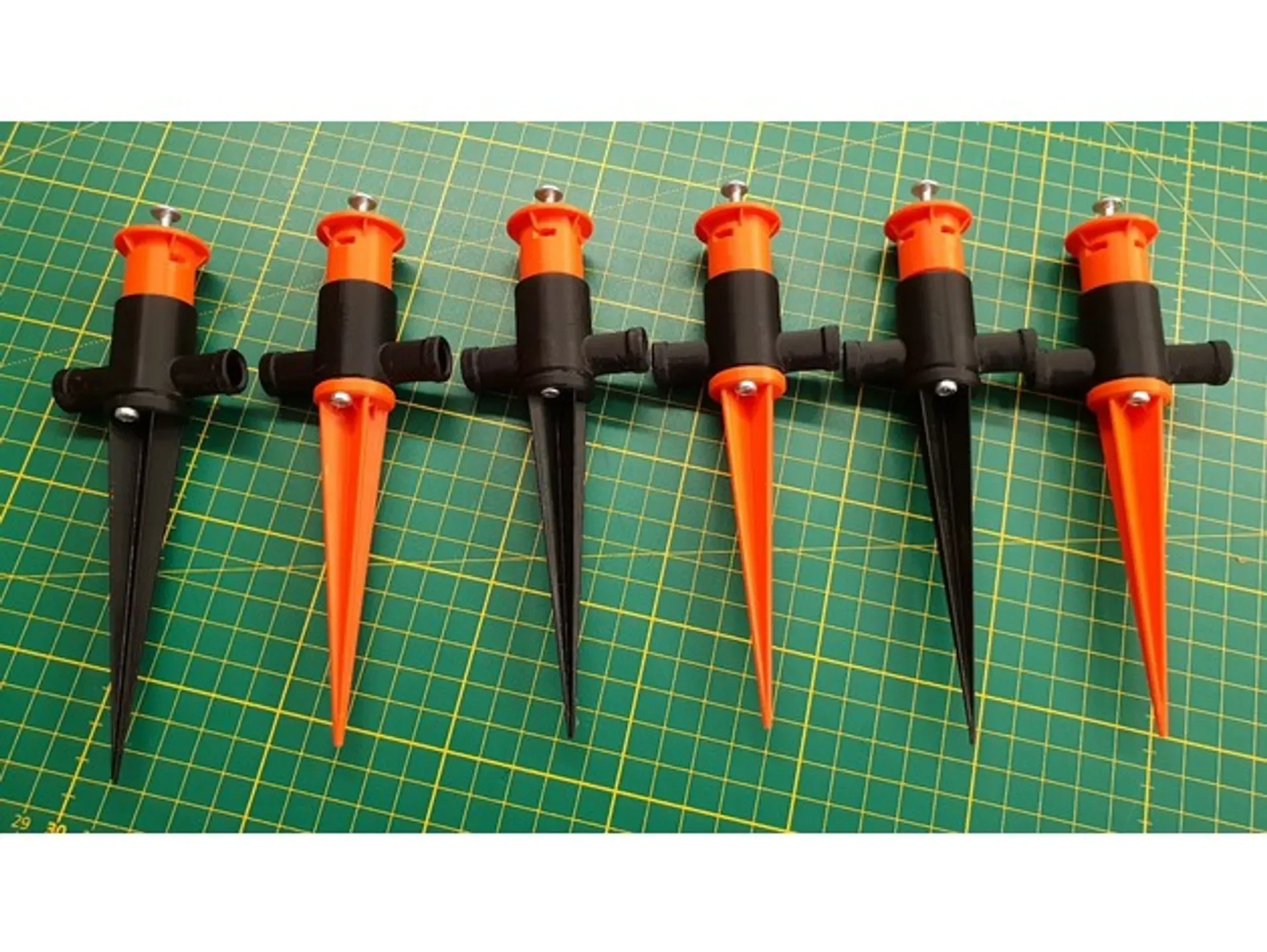

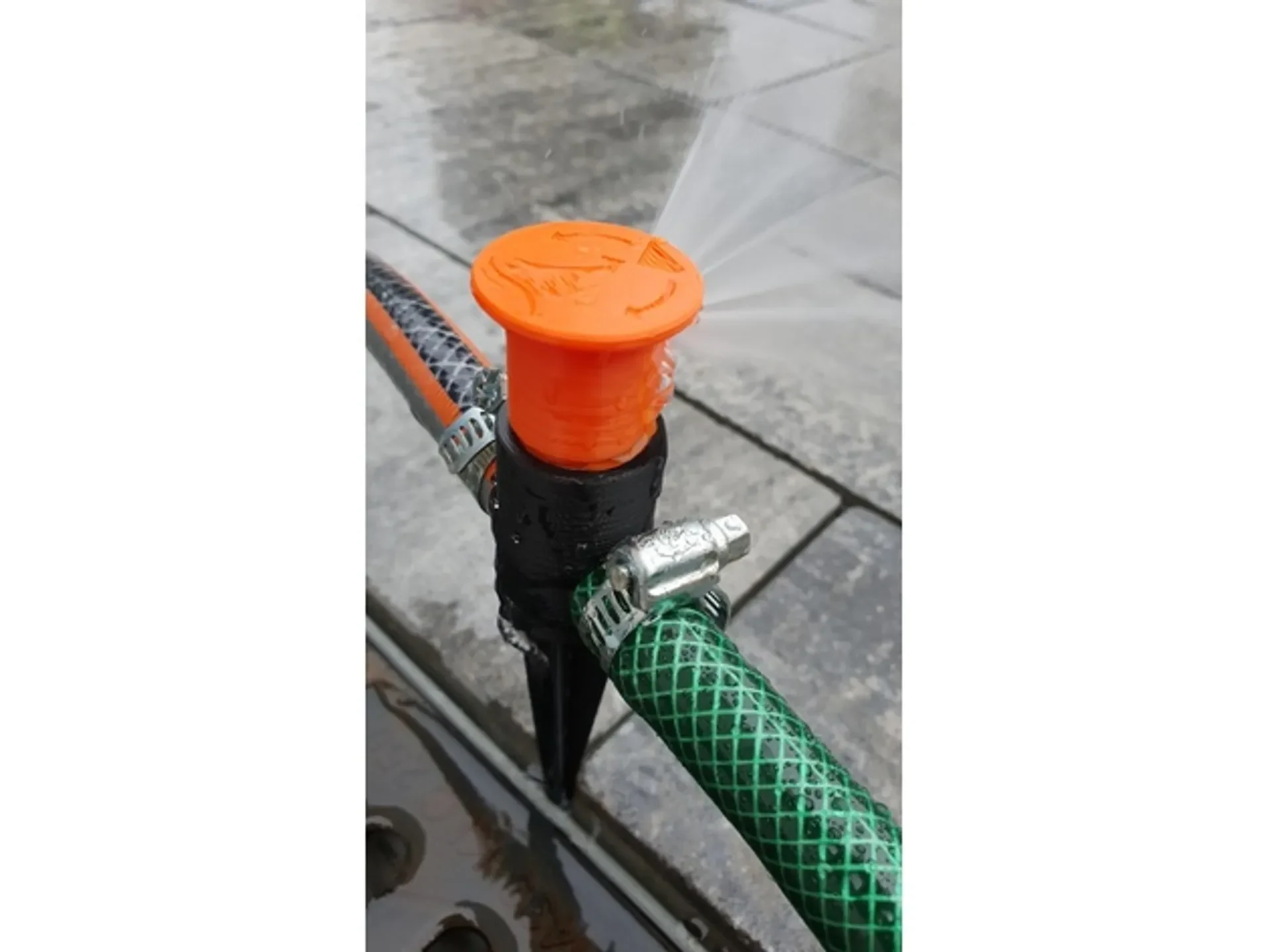

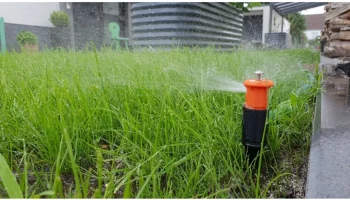

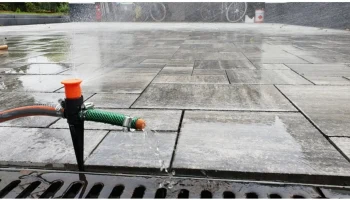

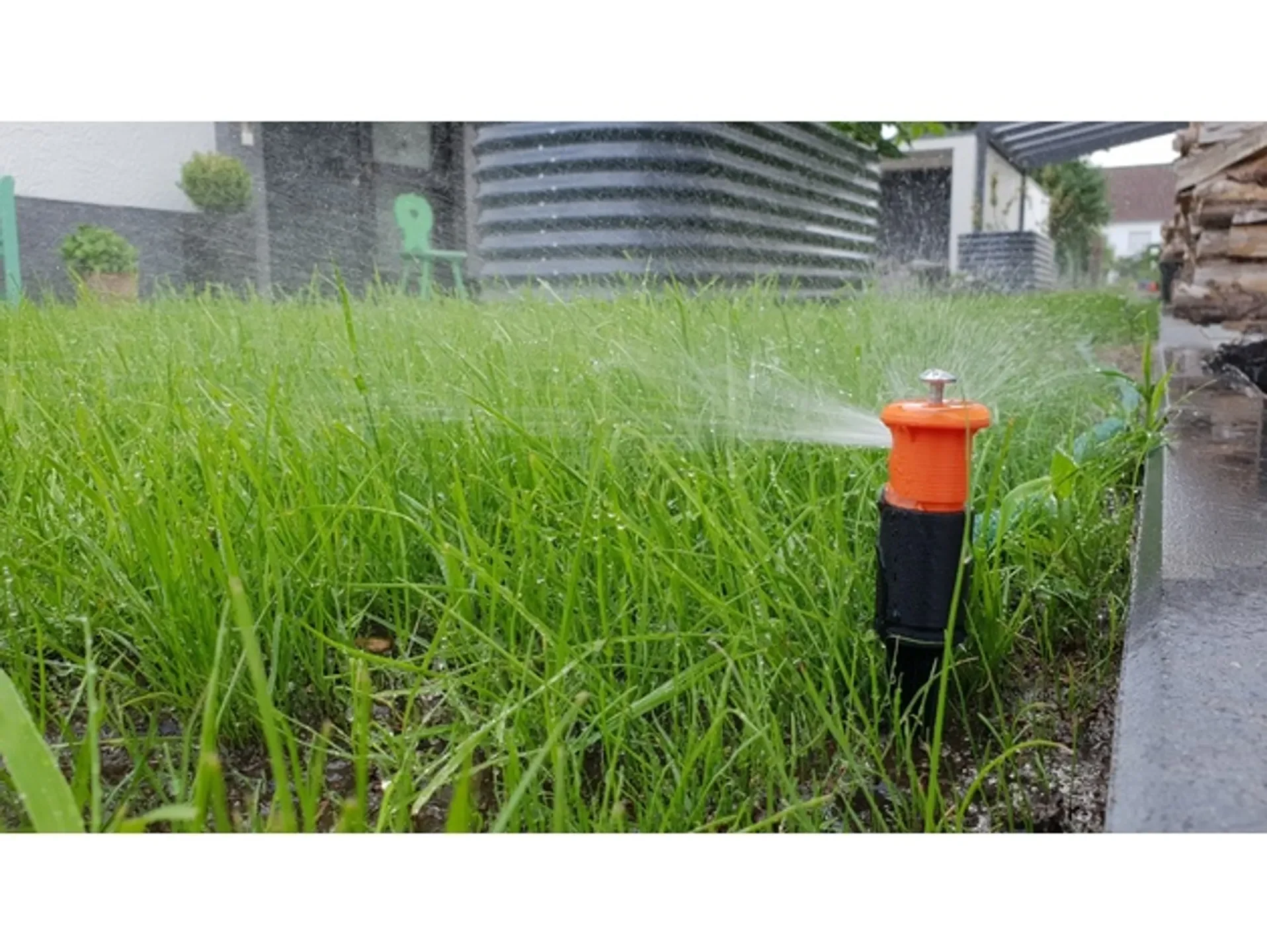

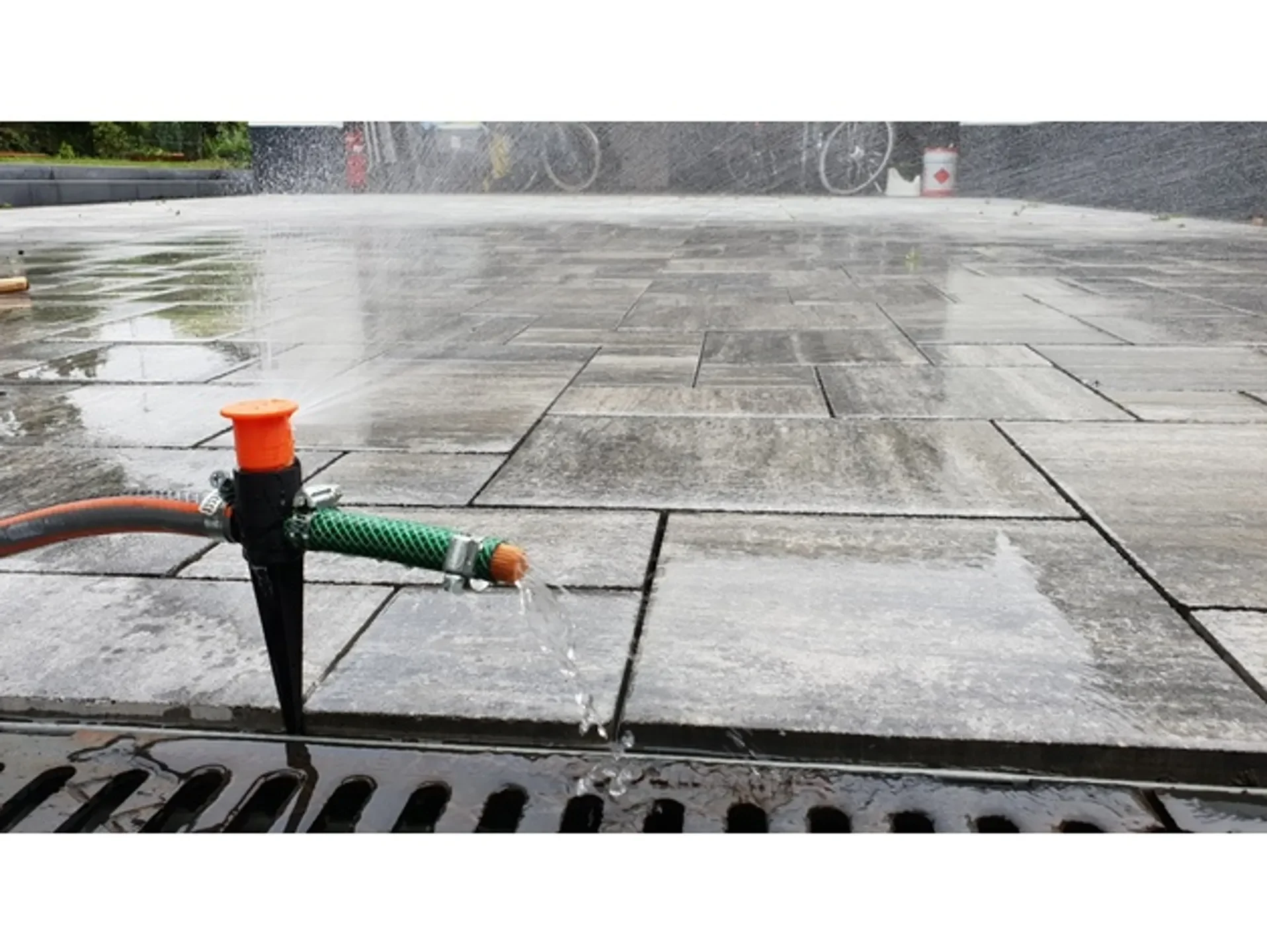

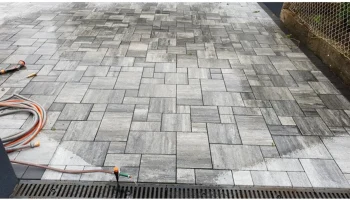

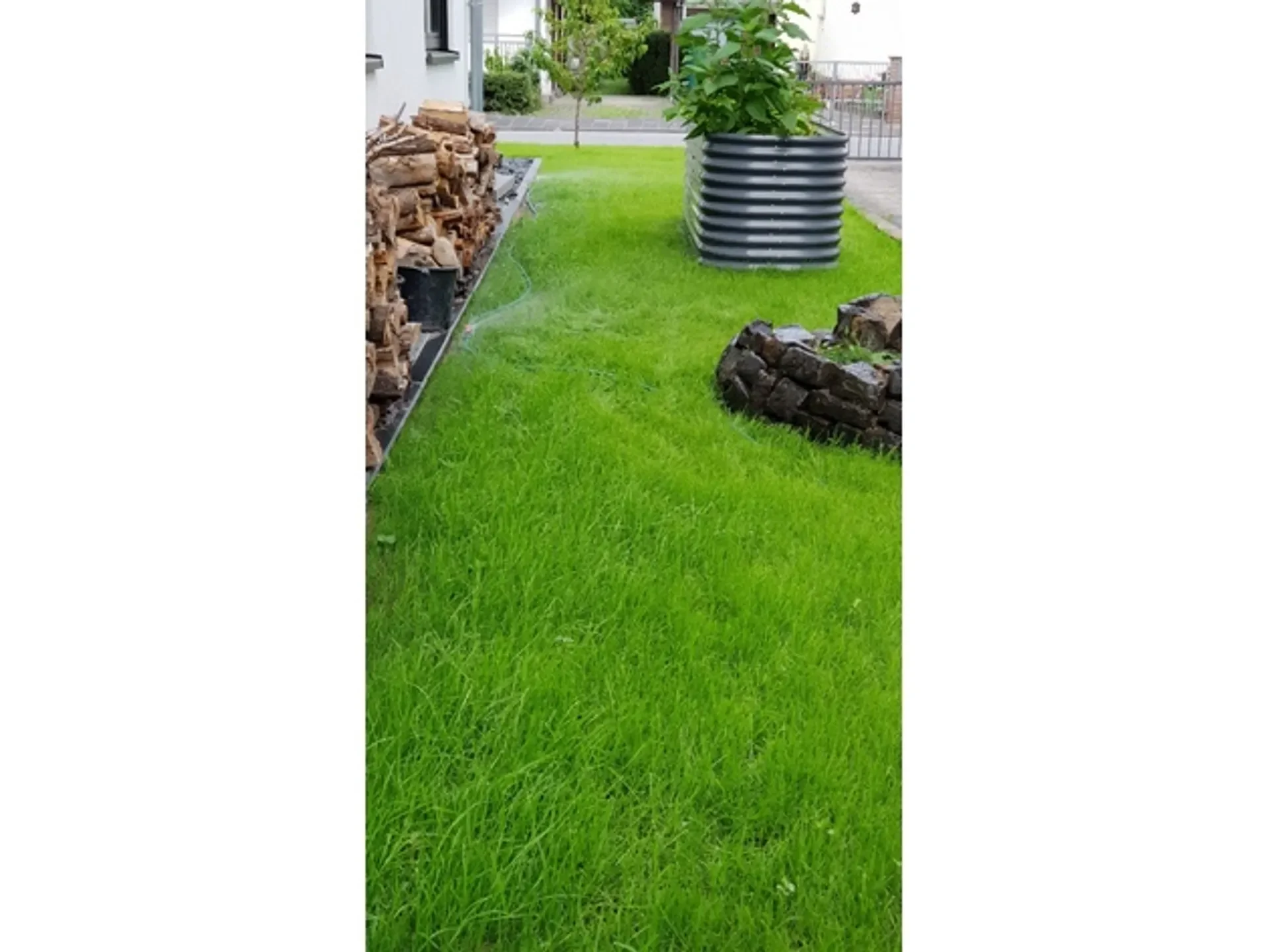

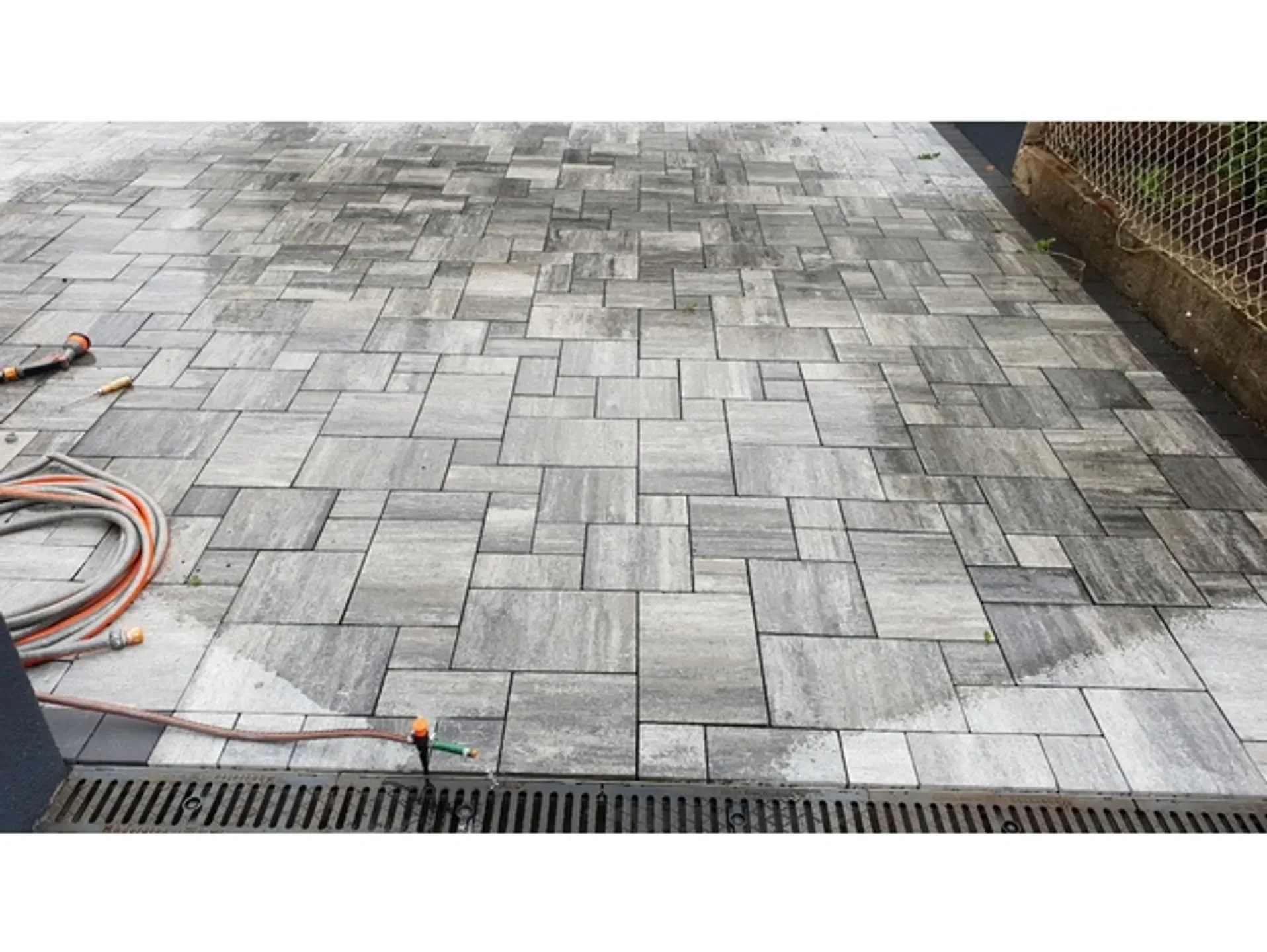

Прилагаю еще несколько фотографий работающей системы.
Держатель грунта я делаю еще немного прочнее и с поперечными стойками.
Теперь распылительная головка доступна с дозирующим винтом и без него.
Добавлено:
ground_holder_v2.stl
Sprayhead_v2_90dgNOdosage.stl
Sprayhead_v2_180dgNOdosage.stl
Sprayhead_v2_270dgNOdosage.stl
Sprayhead_v2_360dgNOdosage.stl

Обновление 15.06.18

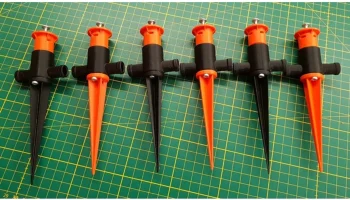

Я добавил версии на 90°, 180°, 270°, 360° и опцию дозировки с винтом во все распылительные головки.
Добавлено:
Sprayhead_v2_90dg.stl
Sprayhead_v2_180dg.stl
Sprayhead_v2_270dg.stl
Sprayhead_v2_360dg.stl

https://www.thingiverse.com/thing:2958870
