Еще одна система полива растений

Arduino и пр.

Источник:

www.printables.com

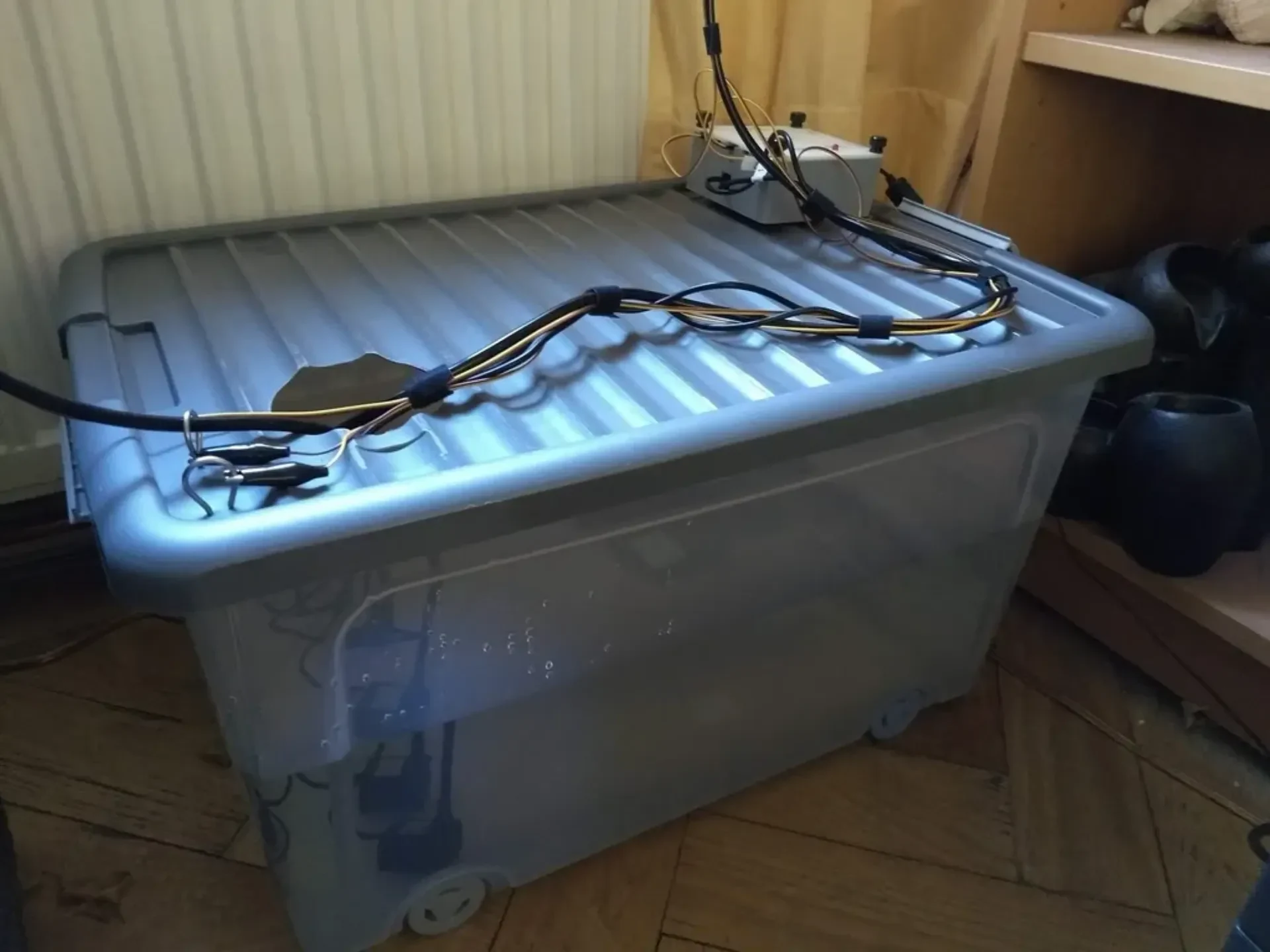

Эта система может взять на себя ответственность за несколько горшков с растениями (по умолчанию — 4), поддерживая уровень почвы/корневых комков на индивидуально регулируемом уровне (подробнее об этом см. ниже).

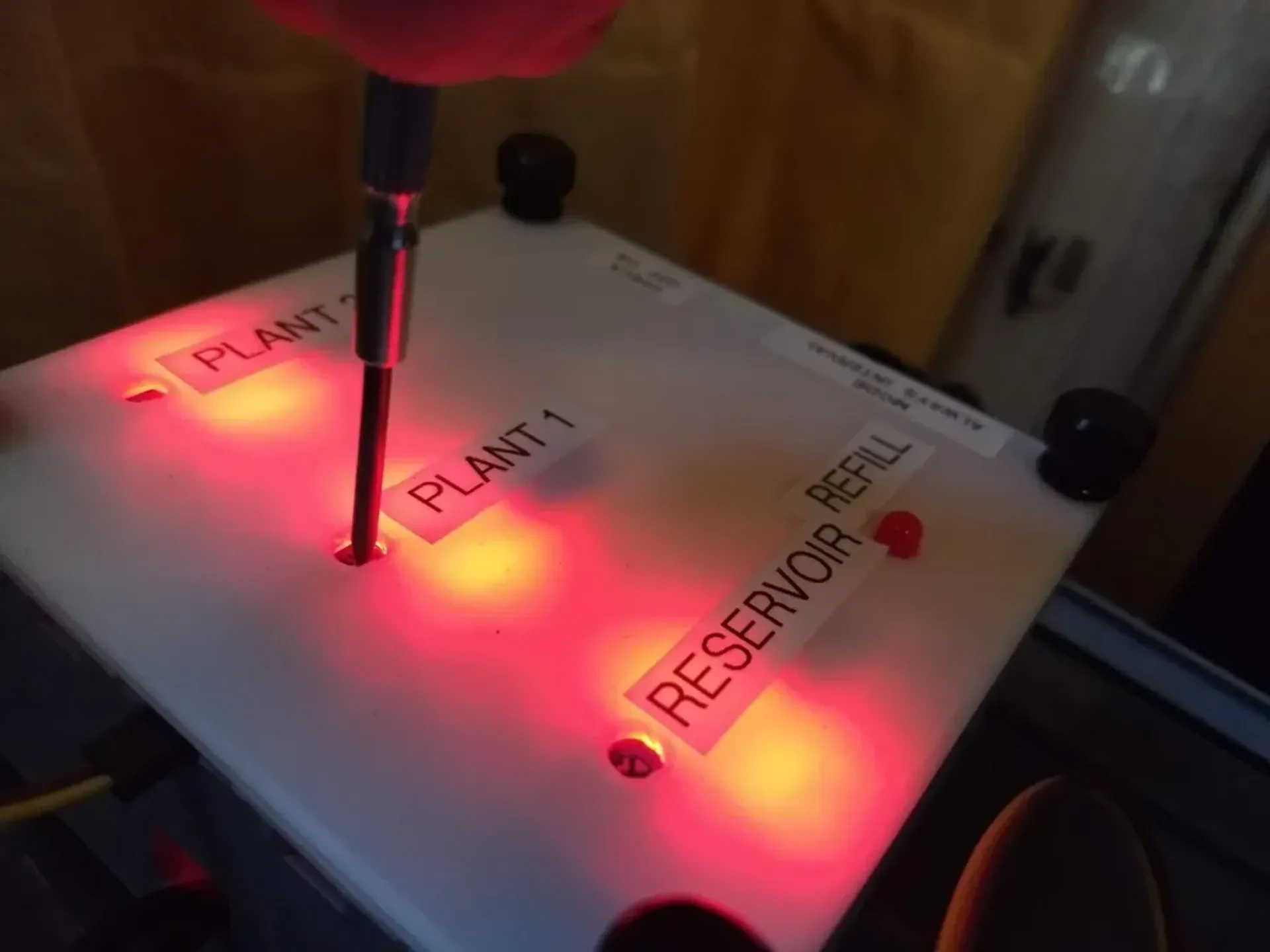

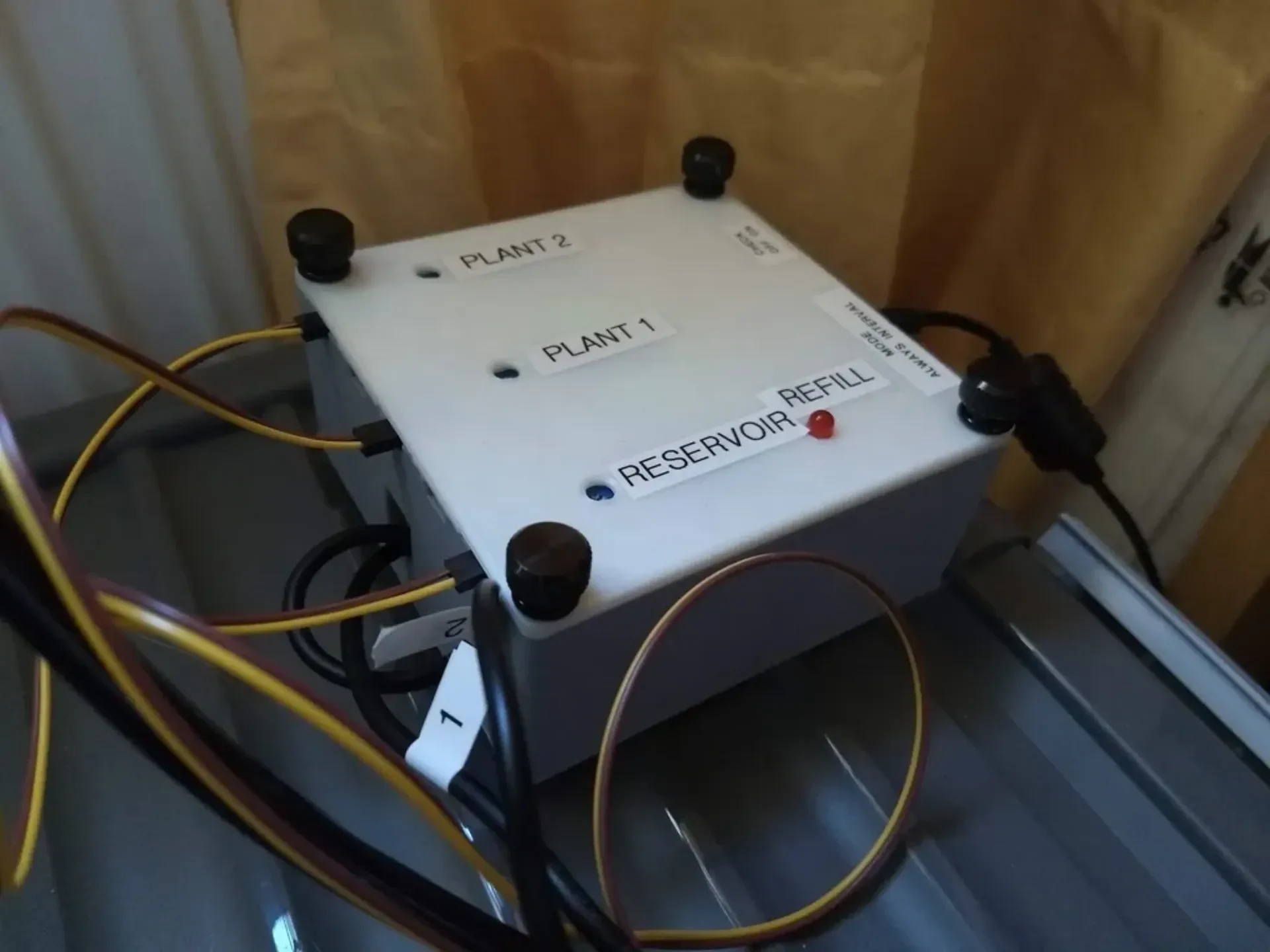

Для этого он перекачивает воду из резервуара в цветочный горшок. Если резервуар пуст, работа будет остановлена для защиты насосов, а светодиод напомнит вам о необходимости пополнить резервуар.

Преимущества этой системы:

2 режима полива (подробнее), которые можно менять на лету.
Параметры влажности можно изменить в работающей системе. Нет необходимости перекодировать.
Резервуар с водой контролируется, и система останавливает насосы и информирует пользователя, если он пуст.
Защищен от серьезных сбоев в контуре обратной связи датчик-насос (см. ниже)
датчики будут задей��твованы только при необходимости, поэтому деградация датчиков будет поддерживаться на минимально возможном уровне.

Пожалуйста, не отвлекайтесь на различия на фотографиях. Я использовал образцы изображений из одной двух- и одной четырехпоточной системы...

Обновление после 1 года использования:

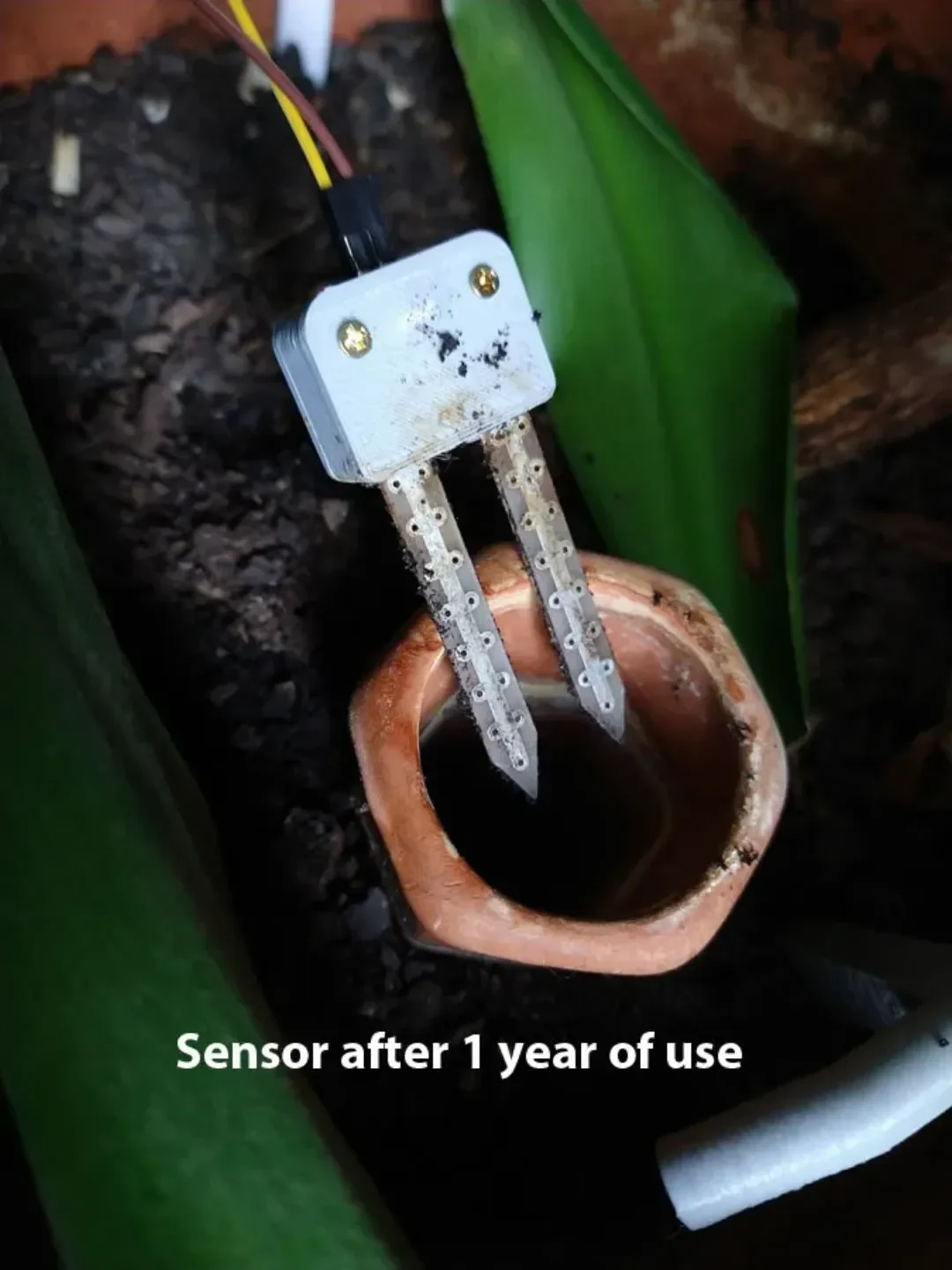

Датчик YL-69 все еще находится в пригодной для использования форме (см. изображение). В целом ��ни достаточно надежны для растений, которые, как правило, остаются относительно сухими. Если вам нужно, чтобы горшок был очень влажным, придется немного повозиться с опцией смыва, чтобы поддерживать оптимальный уровень.

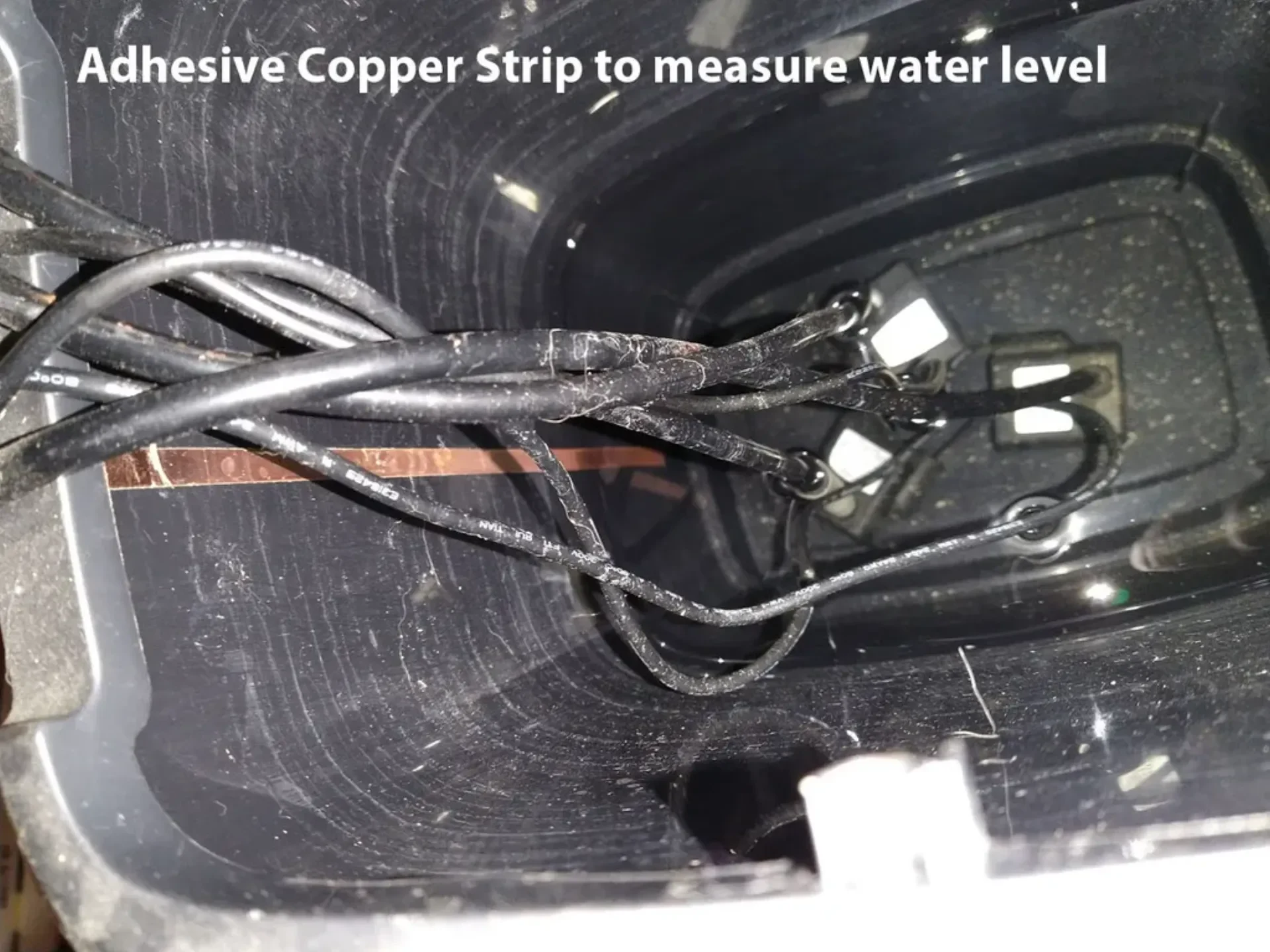

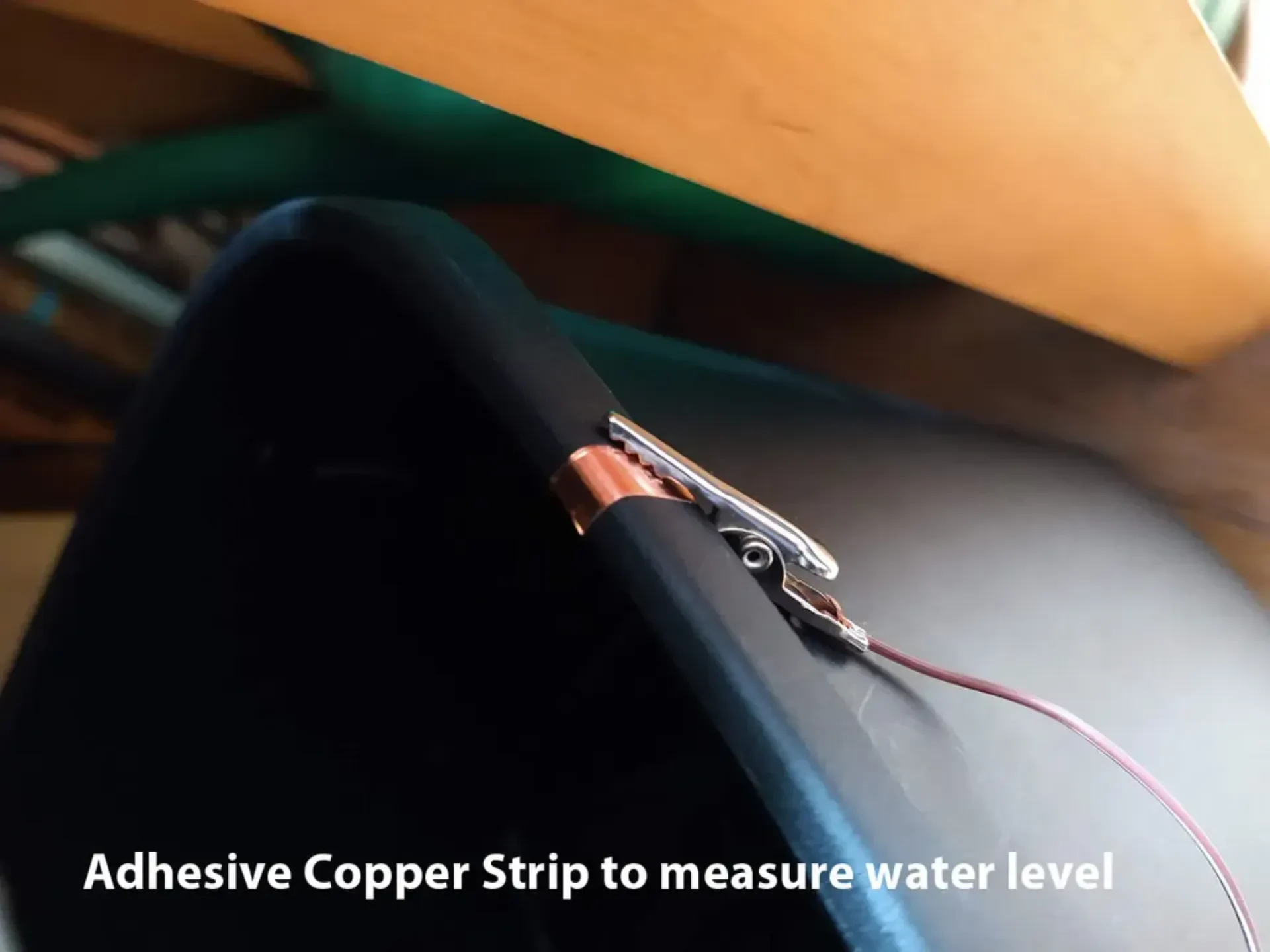

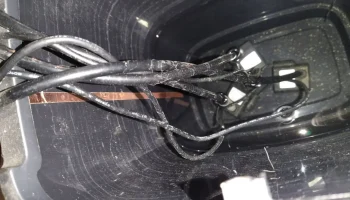

Датчик резервуара для воды заменен на клейкие медные полоски (см. изображение). Они находятся в эксплуатации уже несколько месяцев, работают хорошо и менее громоздки в использовании, чем металлические стержни.

Некоторые соображения, прежде чем приступить к сборке этого устройства:
Я предполагаю, что у вас есть базовое представление о том, как собрать электронное устройство, и вы знаете, какой конец паяльника держать.

Обновлено 26.04.2019:

Существует худший сценарий, когда датчик в кастрюле может быть отключен от системы. Это означает, что компаратор YL-38 по умолчанию перейдет в состояние «я сухой», что может привести к бесконечному циклу накачки. Чтобы решить эту проблему, обновленная версия 2 программного обеспечения проверяет время промывки насоса (по умолчанию 60 секунд). Если это время будет превышено, система прекратит работу, а красный светодиод начнет быстро мигать, информируя вас о том, что что-то пошло не так. Затем вам следует проверить систему физически и затем перезагрузить ее (выключить и включить), чтобы вернуться в рабочее состояние.
Список покупок (примерные ссылки на информацию в США и Германии)

Пожалуйста, скопируйте и вставьте ссылки, если у вас возникнут проблемы.

Источник питания, 12В
https://www.amazon.com/dp/B01GD4ZQRS
https://www.amazon.de/dp/B01DIPM8XU
Ардуино Нано
https://www.amazon.com/dp/B00NLAMS9C
https://www.amazon.de/dp/B07KS2YX64

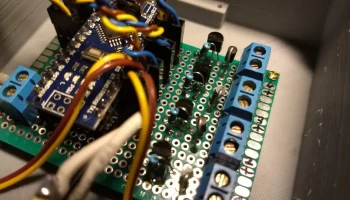

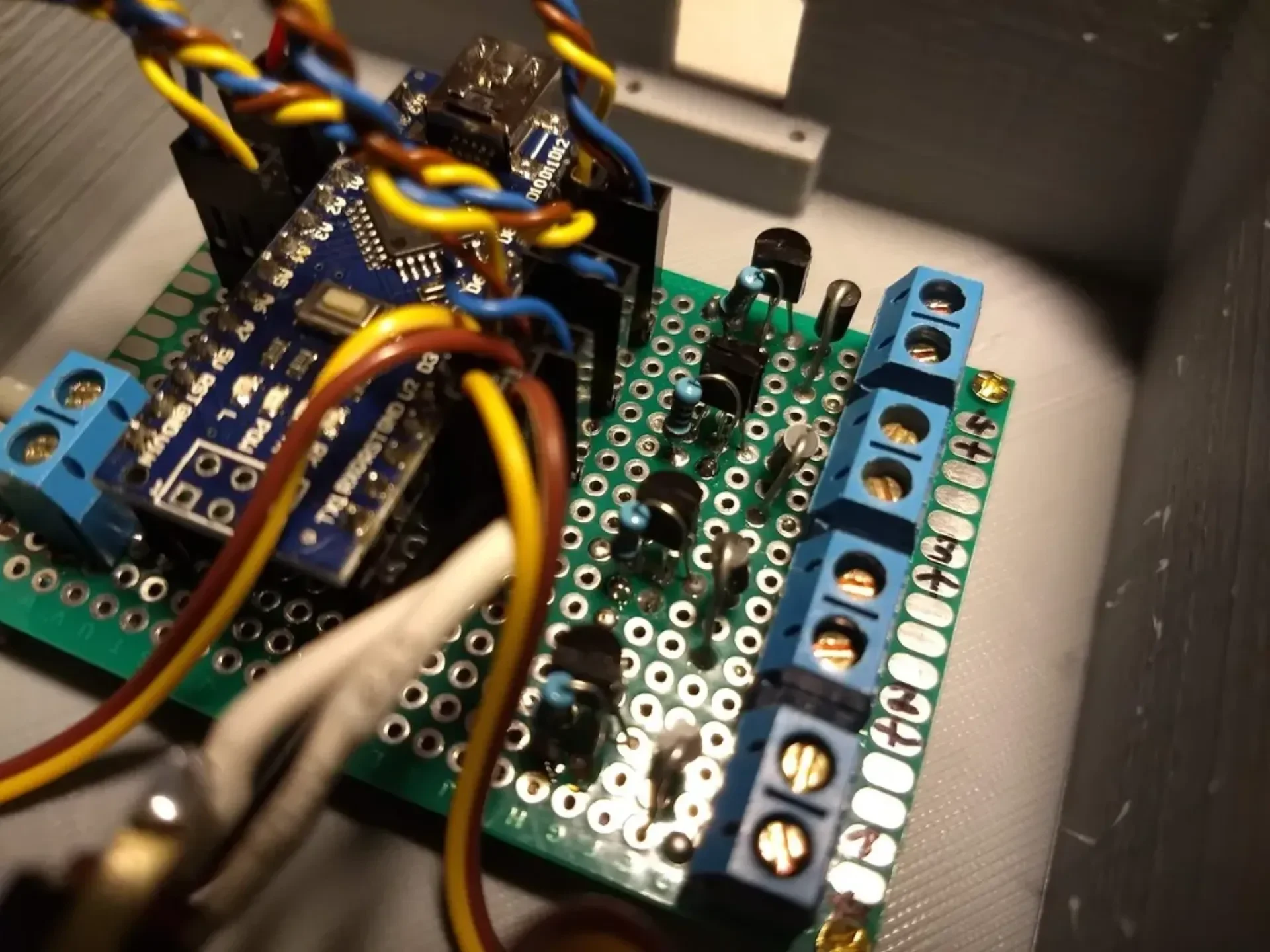

1 плата прототипа 5x7 см, штекерные и гнездовые разъемы и винтовые клеммы
https://www.amazon.com/dp/B07CK3RCKS
https://www.amazon.de/dp/B0728HZHTR
1 или 2 небольших переключателя (1 для включения тестового режима, второй можно не использовать, если не нужно переключать режимы работы)
https://www.amazon.com/dp/B071F4RDHY
https://www.amazon.de/dp/B007QAJLDE

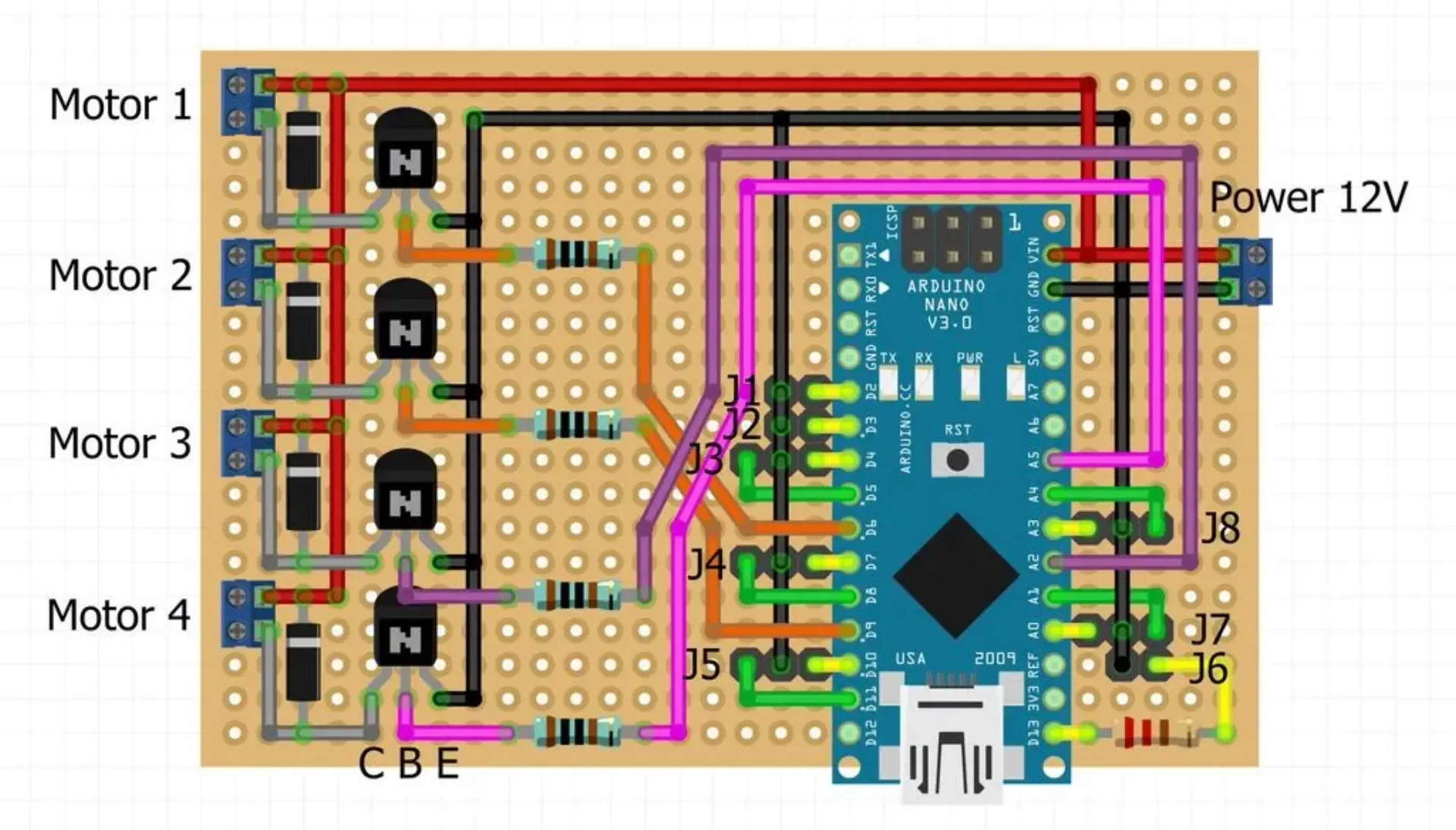

4 тран��истора с достаточным усилителем для управления вашими насосами (2N2222 TO-92 или TIP-122, просто убедитесь в правильности подключения), 4 согласующих резистора (например, обычно 1 кОм для 2n2222 или 2,2 кОм для TIP-122) и 4 обратноходовых диода (например, 1N4001 или выше)
https://www.amazon.de/dp/B014UVI8DU
https://www.amazon.de/dp/B00AZUEJRU
https://www.amazon.de/dp/B007GP4IIM
1 красный светодиод 5 мм и резистор 220 Ом.
https://www.amazon.de/dp/B01N2RH7UA
Аквариумный водяной насос 12 В (по одному на каждый горшок)
https://www.amazon.com/dp/B00JWJIC0K
https://www.amazon.de/dp/B06XBXZFTL/
гибкий шланг/трубка, например.
https://www.amazon.com/dp/B000E62TCC
https://www.amazon.de/dp/B06XFNT4WG
Панельная розетка — в конечном итоге включает вилку, если вилка от блока питания не подходит, например:
https://www.amazon.com/dp/B0753DSZ7V
https://www.amazon.de/dp/B07PN6SZYT
несколько винтов (2 мм и 3 мм)
клейкие медные полоски для измерения уровня воды
