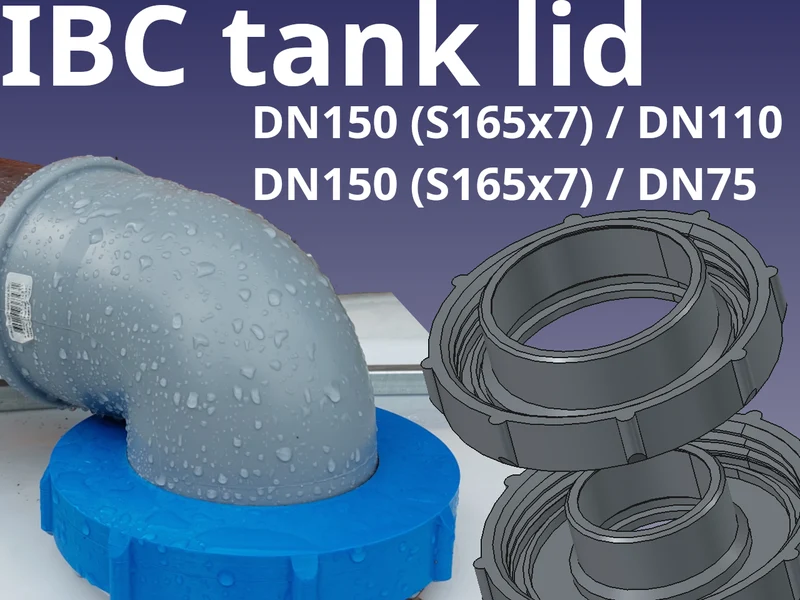

Крышка бака IBC с переходника от DN150 (S165x7) до DN110 ...
Обзор/Функции

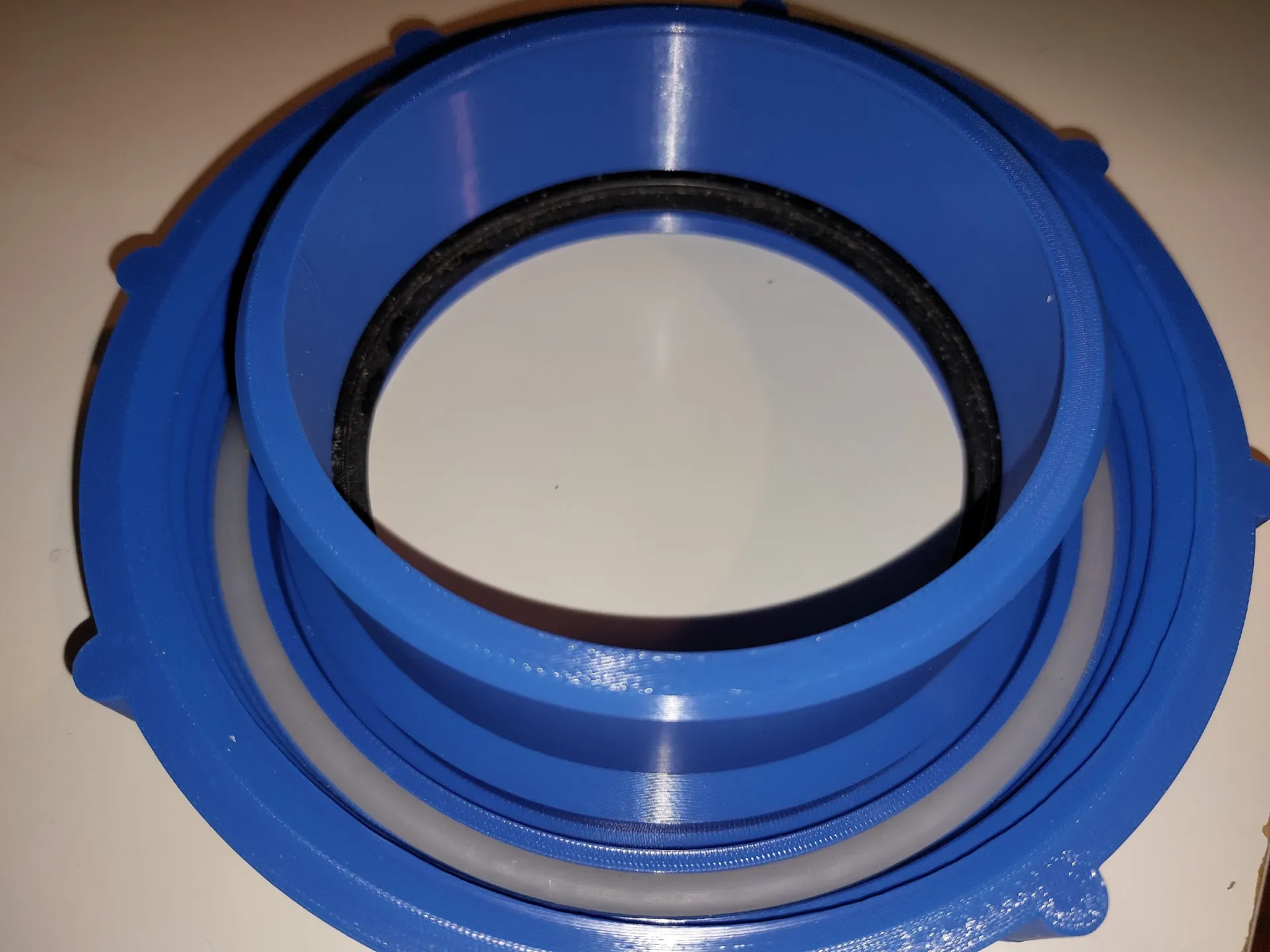

В этом проекте представлены два высококачественных адаптера для 3D-печати, предназначенные для подключения резервуара/контейнера IBC со стандартной крупной резьбой S165x7 (DN150) непосредственно к стандартным бытовым канализационным трубам (DN110 или DN75).
Это идеальное решение для систем сбора дождевой воды, дренажа или быстрого соединения резервуаров IBC с использованием стандартных водопроводных труб.
Полностью совместим с областями печати 180x180 м�� (Bambu Lab A1 mini, Prusa MINI и т. д.).
Разработано в FreeCAD, включены исходные файлы.
Версия DN75 не тестировалась. Пожалуйста, поделитесь своим мнением и опубликуйте свою работу!
Параметризация модели
Откройте таблицу номиналов, скопируйте подготовленные значения для DN75 или DN110. Обновите другие значения по мере необходимости.
Настройки печати
Включен файл 3MF, созданный в OrcaSlicer. Ориентация как на предварительном просмотре *.3mf, может потребоваться поворот на 22,5°, чтобы разместить печатную форму 180x180 мм.
Материал: ПЭТГ
Высота слоя: 0,16 мм
Периметры: 6
Верхний/нижний слои: 6
Заполнение: прямолинейное, 45 %.
Поддерживает: Нет
Спецификация материалов (BOM)
Уплотнение DN150 от оригинальной крышки
Уплотнение DN110 или DN75 из оригинальной трубы
Инструкции по сборке
Поместите прокладку/уплотнительное кольцо в резьбу S165x7 напечатанной на 3D-принтере крышки.
Плотно привинтите и затяните крышку резервуара IBC.
Вставьте резиновое уплотнительное кольцо в канавку внутри раструба трубы DN110 или DN75.
Нанесите смазку для труб на уплотнительное кольцо и вставьте трубу в переходник.
Связанные проекты
Обновления
2026-06-30 Первый выпуск
