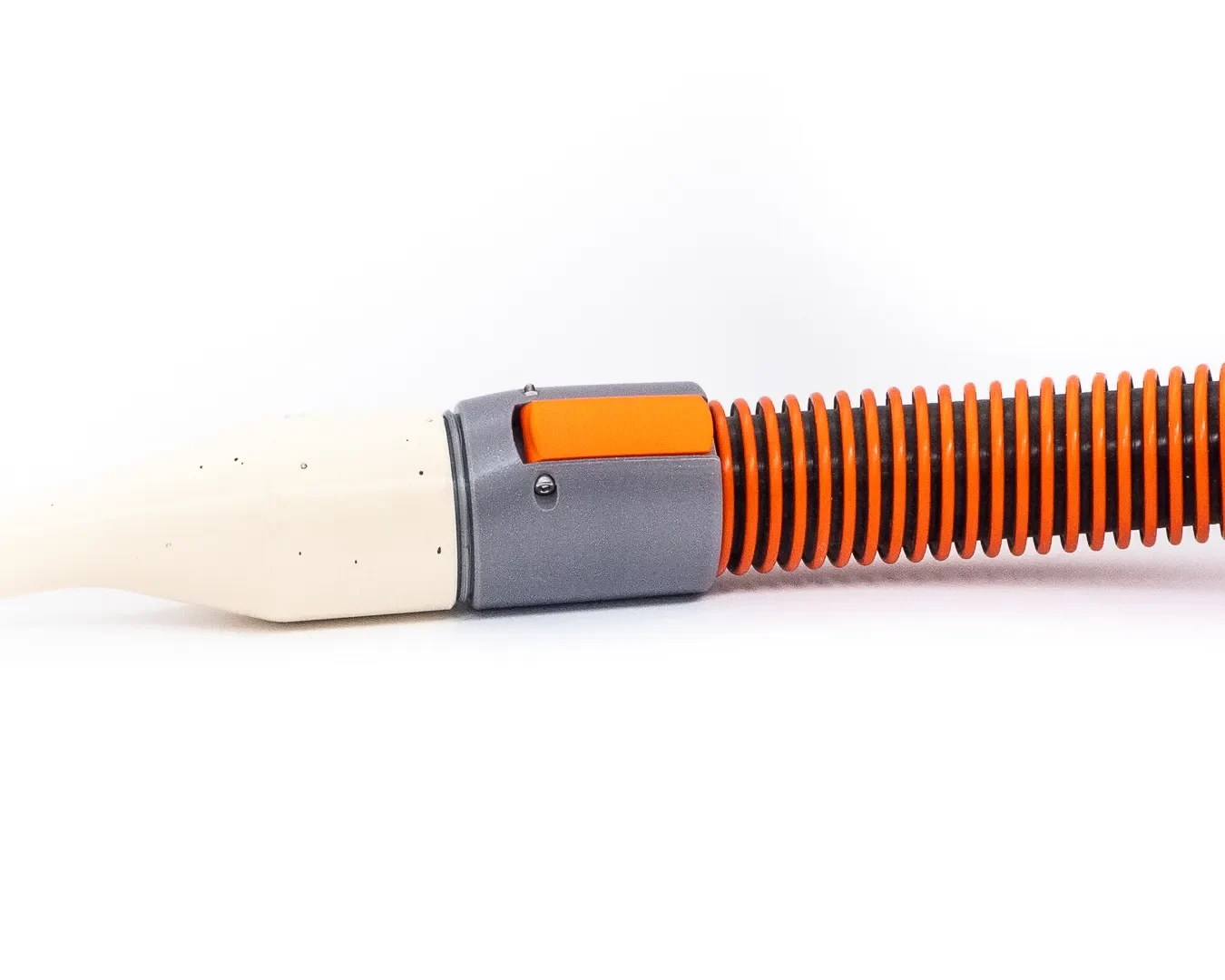

РАЗЪЕМЫ SHOPVAC (50 мм) С МАГНИТНОЙ ЗАЩЕЛКОЙ............
Стандартные вакуумные манжеты диаметром 50 мм (2 дюйма) при использовании со многими инструментами обычно разбалтываются и являются довольно громоздкими, поэтому я искал простую систему блокировки, которую можно было бы легко адаптировать к любому инструменту, чтобы любой, кто имеет элементарные навыки работы с компьютерными программами, мог настроить адаптеры для своих собственных инструментов, используя при этом стандартную деталь CAMLOCK.

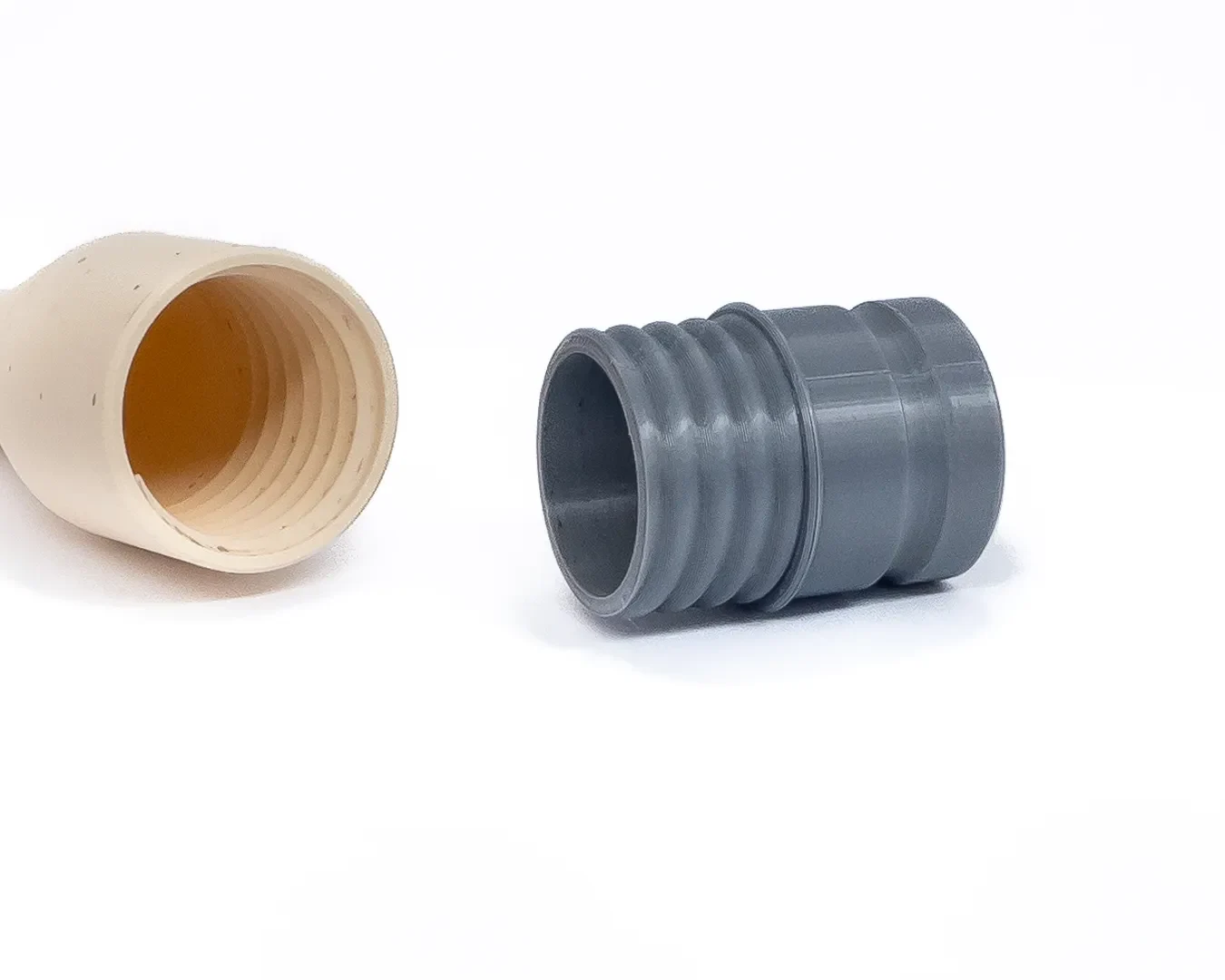

Как ни странно, я сделал переходник, подходящий к моим предыдущим ВАКУУМНЫМ АДАПТЕРАМ, которыми я с удовольствием пользуюсь уже некоторое время, и они работают отлично, за исключением того, что при использовании нескольких инструментов их снять, открутить от шланга, прикрутить новый фитинг и продолжить работу становится довольно утомительно.
Я напечатал все примеры здесь из PLA (Prusament Galaxy Silver или Orange) с соплом 0,4 мм в режиме КАЧЕСТВО 0,2 мм, но я также напечатал набор в черновом режиме 0,3 мм. Добавление нескольких периметров, вероятно, добавит некоторой надежности, но я пока не нашел в этом необходимости.
ДРУГИЕ РАЗМЕРЫ ШЛАНГА
Я сделал серию адаптеров для шлангов других стандартных размеров. Для получения дополнительной информации скачайте адаптер ЗДЕСЬ или перейдите по ссылке ниже.

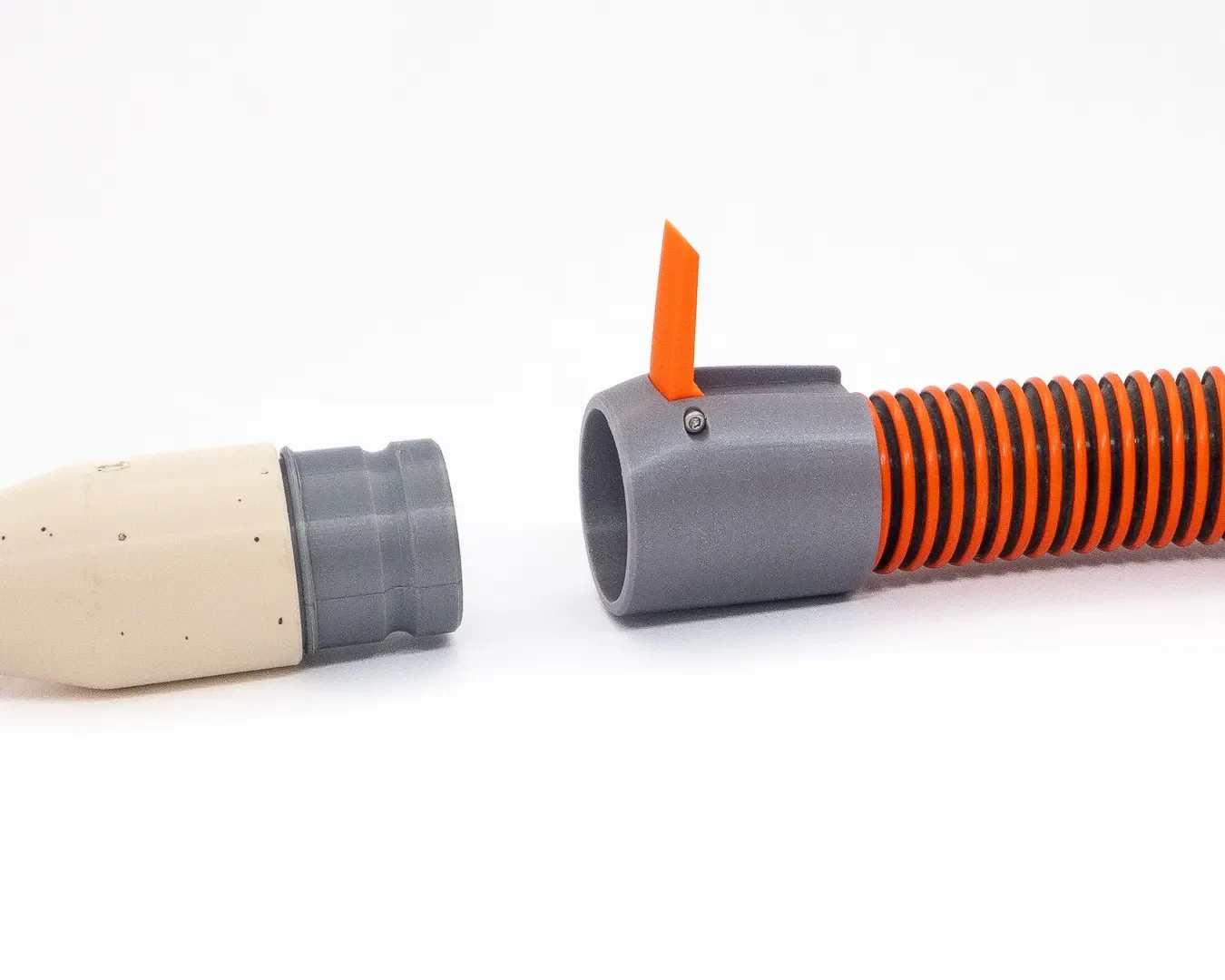

ШЛАНГОВЫЙ ФИТИНГ CAMLOCK (гнездовая часть)
ШЛАНГОВЫЙ ФИТИНГ, очевидно, напечатан из двух частей, и для сборки требуется винт M3 диаметром 30 мм (или 25 мм, если вы можете его получить). Он предназначен для привинчивания к большинству стандартных 50-миллиметровых шлангов пылесоса и легко печатает без каких-либо опор. (См. примечание к магниту ниже)
CAM LEVER также не требует поддержки. Он был разработан с допуском 0,1 мм к выемке адаптера, что кажется не таким уж большим, но на практике означает, что при длительном использовании в сочетании с вибрирующей машиной он может сломаться. Вставка пары небольших (10 x 2 мм или 1,5 мм) магнитов в детали не только предотвратит это, но и обеспечит приятный щелчок, подтверждающий, что все на месте.
Вставка магнитов (это труднее описать, чем сделать!!)
Магниты встроены в квадратные карманы — откройте файлы .3mf, прикрепленные к Prusa Slicer, если вам нужно определить, где именно они находятся, или просто настройте эти файлы для печати в соответствии с вашей машиной и нитью.
Я учел магниты номиналом 10х2 мм. Я предлагаю вам сначала распечатать РЫЧАГ КУЛАЧКА, чтобы вы могли легко проверить ориентацию магнита при вставке его в ФИТИНГ ШЛАНГА.
Карманы для магнитов имеют квадратную форму и имеют одну стенку по периметру. В такой конфигурации есть вероятность, что они выскочат и прикрепятся к магнитной части экструдера. Чтобы этого не произошло, я просто удерживаю их на месте с помощью запасного магнита, расположенного снаружи отпечатка.
Если вы ошибетесь с размещением магнитов, не бойтесь! Поскольку они имеют одинаковую толщину стенок, можно легко вырезать углубление острым ножом и приклеить их на место суперклеем. Я использую тот, что на картинке, уже несколько недель, и, если не считать того, что он выглядит не так красиво с открытой камерой, нет абсолютно никакой разницы в производительности.
Я думаю, что оставил достаточно места для печати этой модели с соплом 0,6 мм, но если вы собираетесь попробовать это
АДАПТЕРЫ (штекерная часть) — СКАЧАЙТЕ ИЛИ СДЕЛАЙТЕ СВОИ СОБСТВЕННЫЕ!
Адаптеры спроектированы таким образом, чтобы плотно входить в фитинг эксцентрикового замка. Они спроектированы так, чтобы плотно прилегать (допуск 0,1 мм), поэтому не бойтесь «применять» их в первый раз. В зависимости от того, насколько хорошо настроен ваш принтер, возможно, будет разумно напечатать тестовый образец на той же нити, которую вы использовали для ШЛАНГОВОГО ФИТИНГА, чтобы убедиться, что допуски одинаковы.
Загрузите файл STEP «GENERIC MALE», рисунок в формате PDF (обновлен 4 мая благодаря отзыву @tr0y_297260) с необходимыми размерами и полными инструкциями для изготовления собственного адаптера (включая ссылку на исходный файл Onshape) или воспользуйтесь одним из этих готовых вариантов: (я добавлю больше по мере необходимости или по запросу).

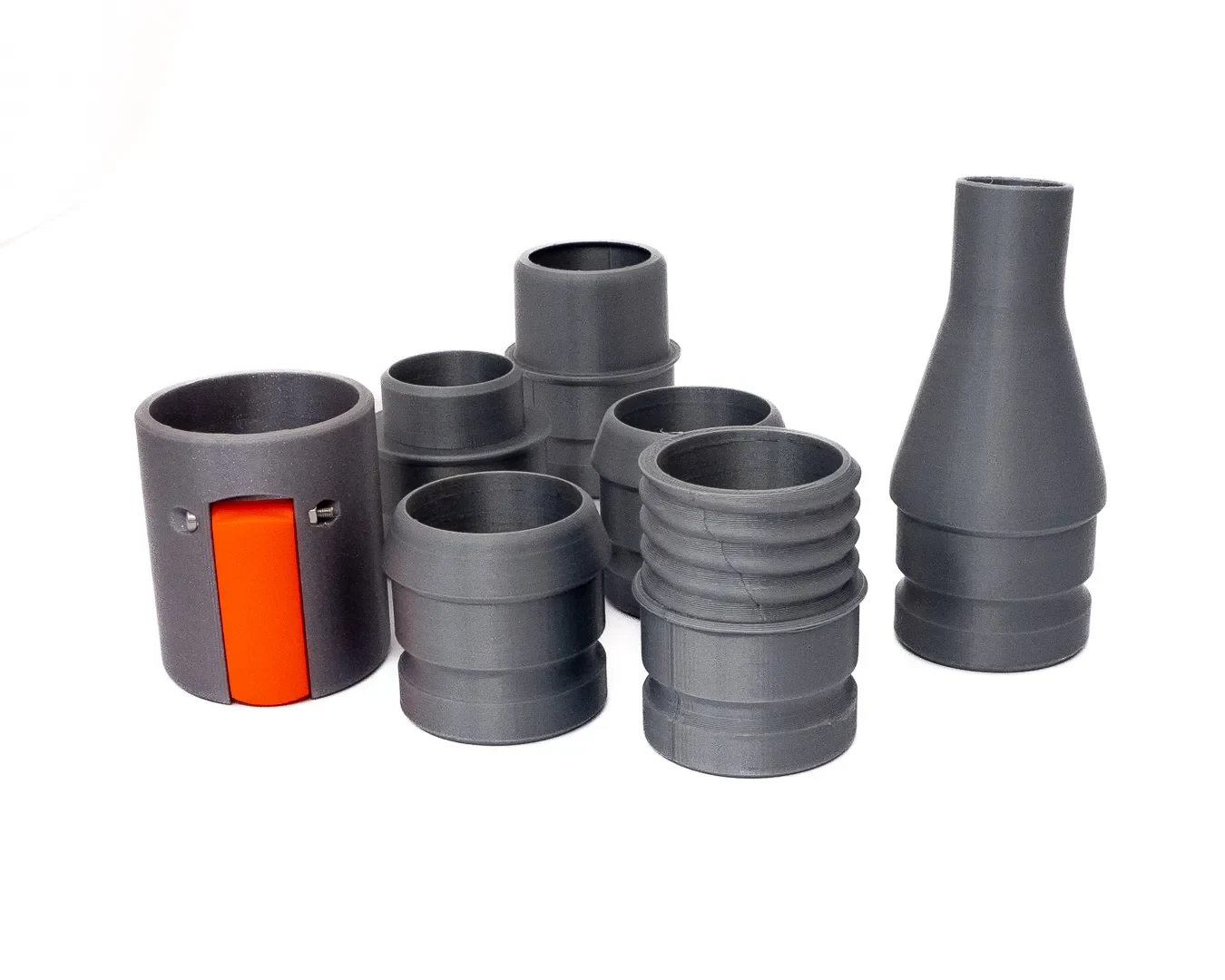

Вот ссылки на адаптеры, которые я сделал на данный момент: -
________________________________________________________
ДРУГИЕ РАЗМЕРЫ ШЛАНГА
АДАПТЕР CAMLOCK — для использования этого соединителя со шлангами диаметром от 35 до 75 мм.
