Щелкающий счетчик поворота

Этот двухзначный счетчик имеет стильный дизайн! Он оснащен колесом с приятным щелчком. Каждое число останавливается щелчком. и легко защелкивается при сборке.

Сборка:

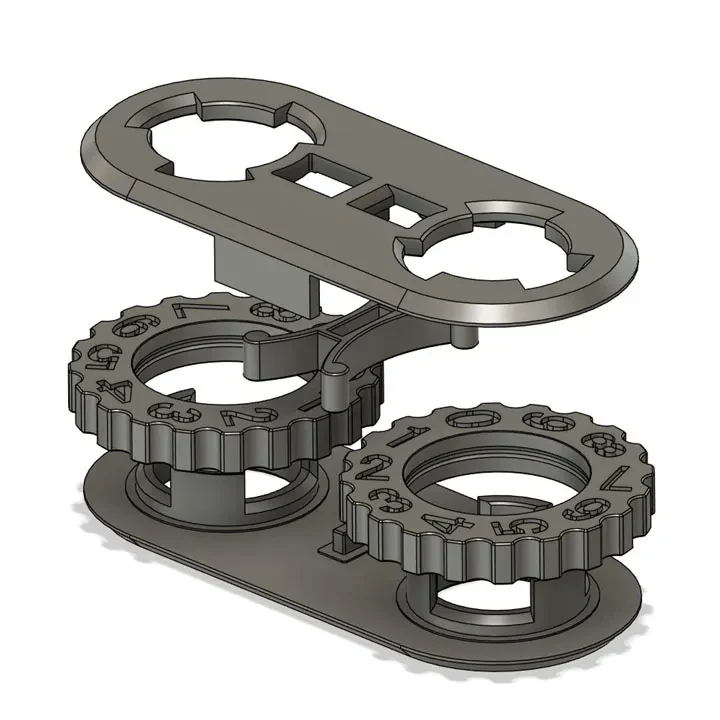

0. напечатайте всего 5 деталей: «Case_M», «Case_F», «Пружина», «Колесо_A» и «Колесо_B». Выберите вариант «Стандартный» или «Обратный», а для пружины выберите «Нормальный» или «Мягкий».

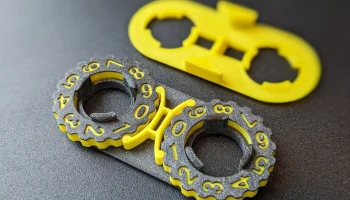

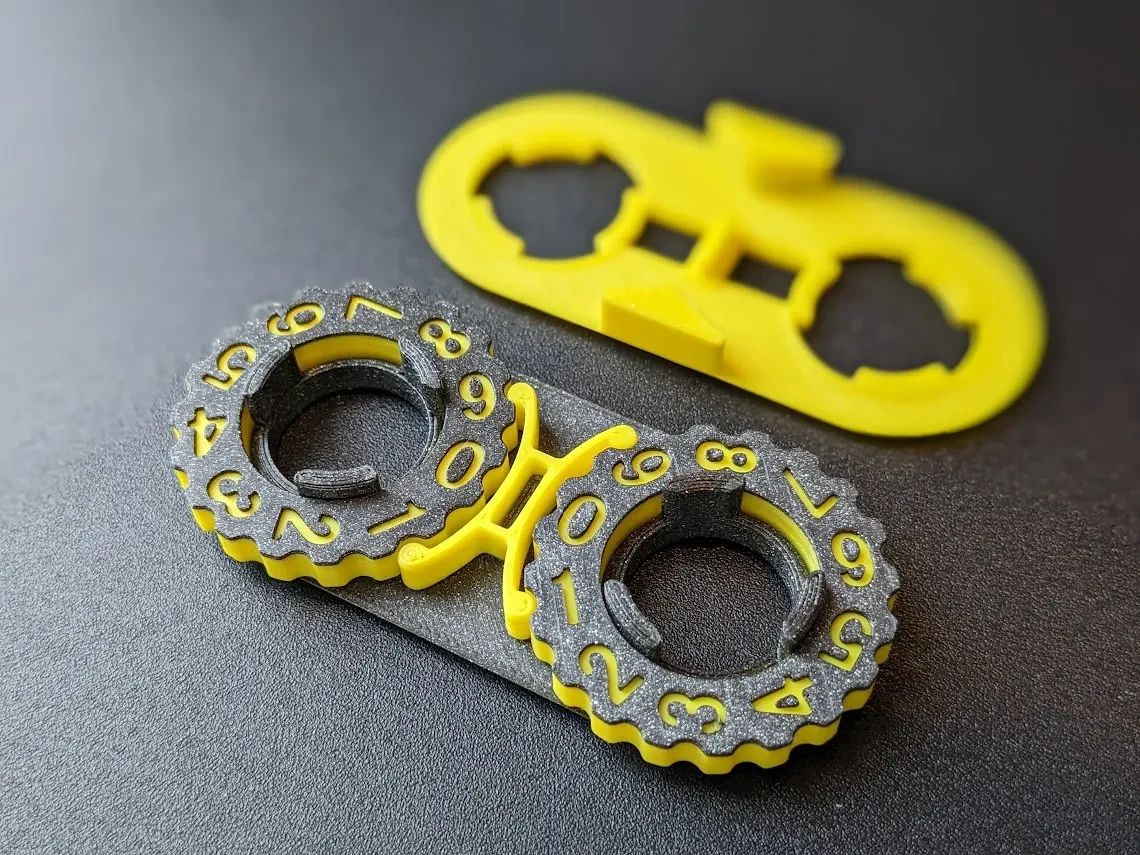

1. Наденьте колесо на деталь «case_M» и проверьте его вращение. Если колесо кажется жестким, используйте наждачную бумагу или нанесите небольшое количество смазки на внутреннюю часть колеса. (При выборе варианта обратной конструкции номера колес должны располагаться вниз.)

2. Наденьте пружину на деталь «case_M».

3. Защелкните противоположную сторону корпуса.

Примечания:

Рекомендуемая высота слоя: 0,15-0,20 мм. В моем случае с ломтерезкой высота слоя выше 0,28 мм, потеря пружины и зазора колеса не работают.
Не используйте Matte PLA, Silk PLA, так как они имеют слабую адгезию слоев и могут сломаться при защелкивании.

Обновление:
[01.06.2024]
Я доработал фаску Case_M.stl, поменял на v1.21, совместимость с другими ��еталями сохранилась.

[01.04.2024]

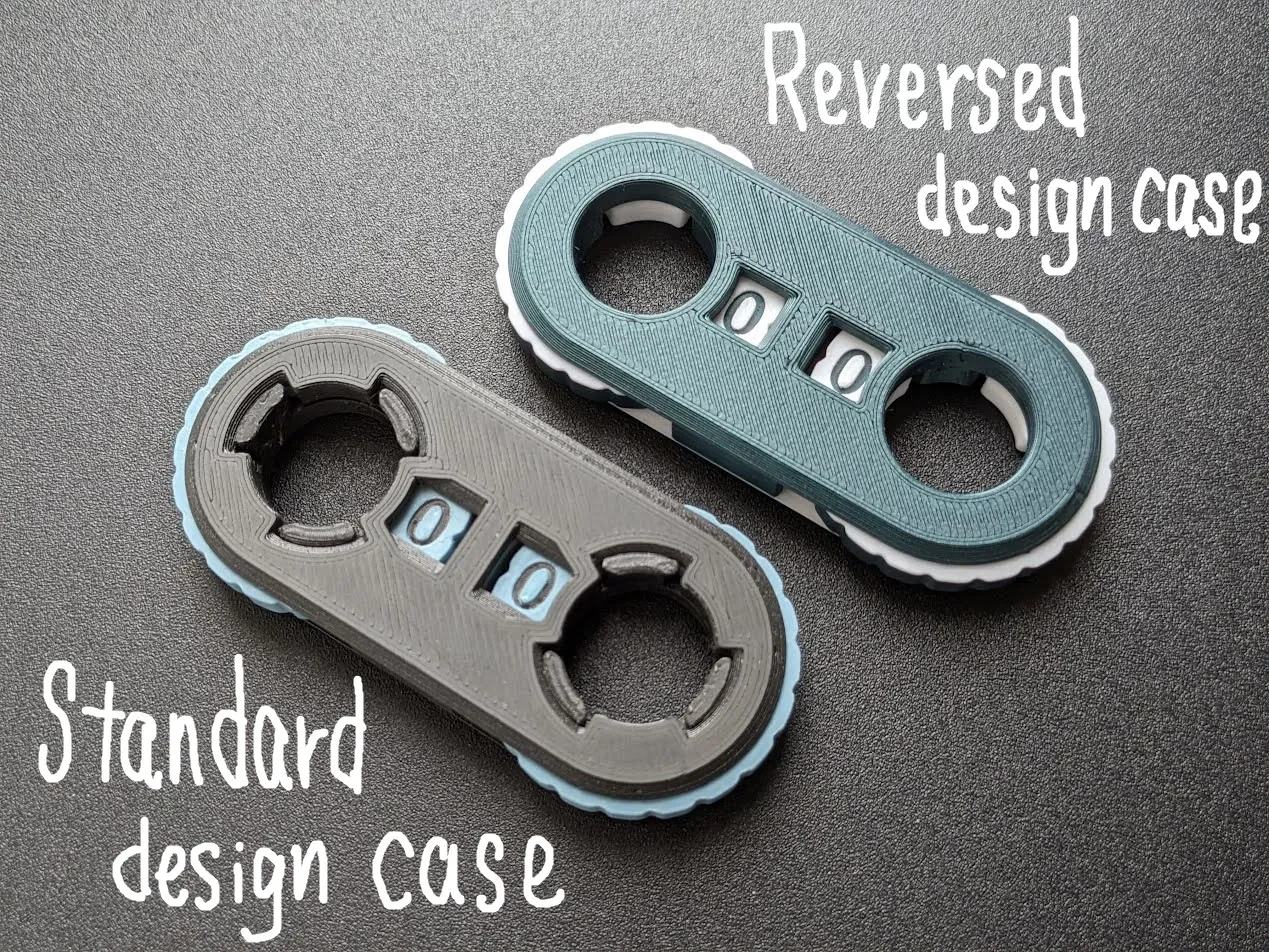

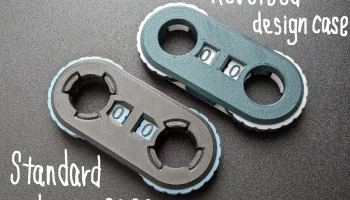

Я выпустил корпус с перевернутым дизайном передней и задней части, в результате существующий корпус претерпел небольшие изменения и теперь имеет версию v1.2.

[01.03.2024]
Файлы v1.2 — я отрегулировал пружину и колесо, чтобы усилить ощущение щелчка и уменьшить люфт.

[01.02.2024]
Исправление: в первоначальной версии цифра «6» в «Wheel_A.stl» была перевернута. Я решил эту проблему и выпустил исправленную версию «Wheel_A_v1.1».
