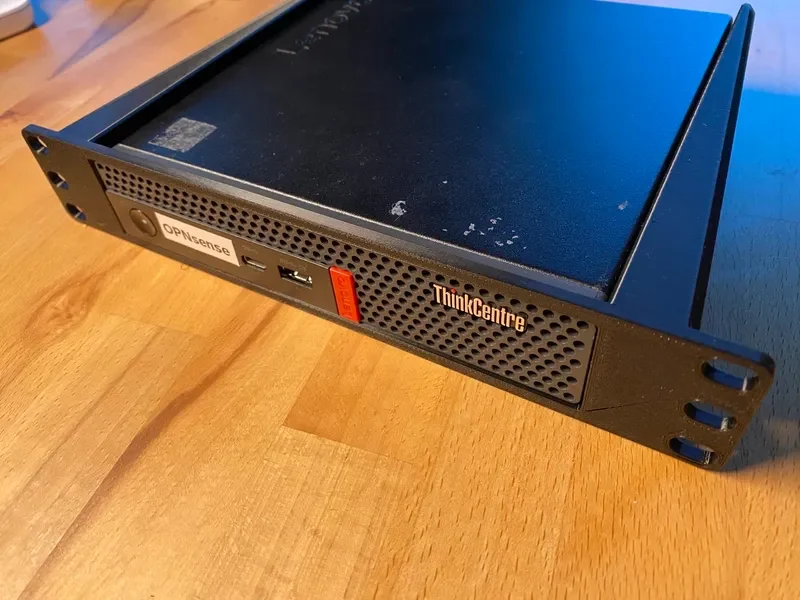

Lenovo ThinkCentre Tiny для монтажа в 10-дюймовую стойку ...

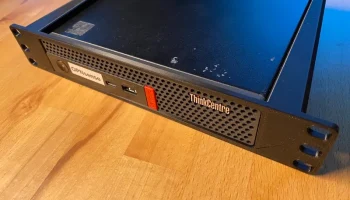

Я обновил свое популярное 10-дюймовое крепление для стойки Lenovo ThinkCentre Tiny. Оно добавляет до двух стандартных разъемов Keystone Jack, так что вы можете подключить Ethernet/USB/HDMI (или любой другой Keystone, который вам нравится) к передней части стойки. Я внес некоторые дополнительные изменения для повышения качества жизни на основе предыдущих отзывов.

Что нового

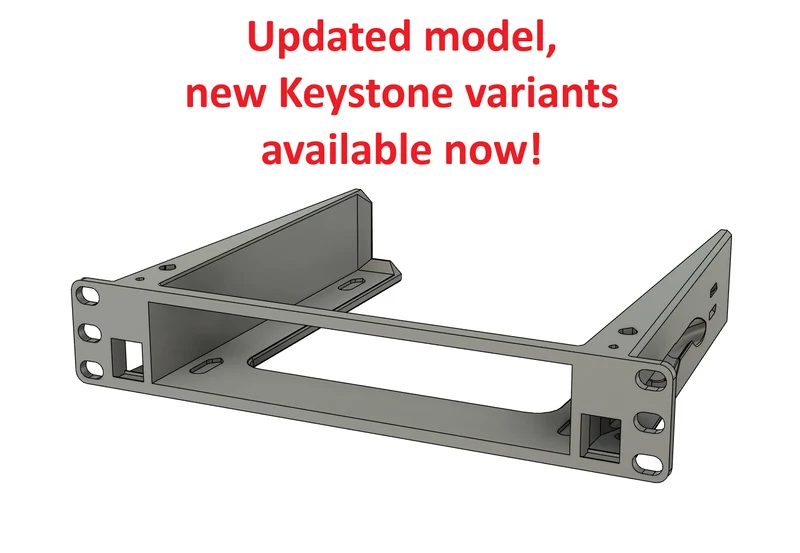

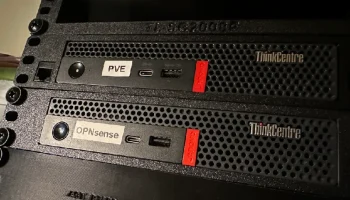

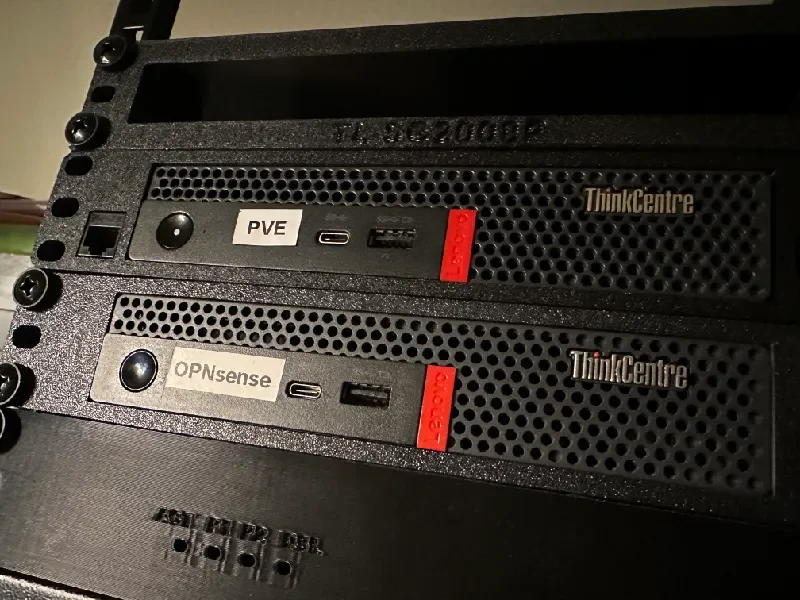

Варианты, готовые к использованию Keystone:

Двойной: по одному гнезду Keystone с каждой стороны.

Только справа: одно краеугольное гнездо справа.

Только слева: одно трапецеидальное гнездо слева.

Максимальная ширина трапецеидального искажения 18 мм подходит для большинства вариантов трапецеидального искажения.

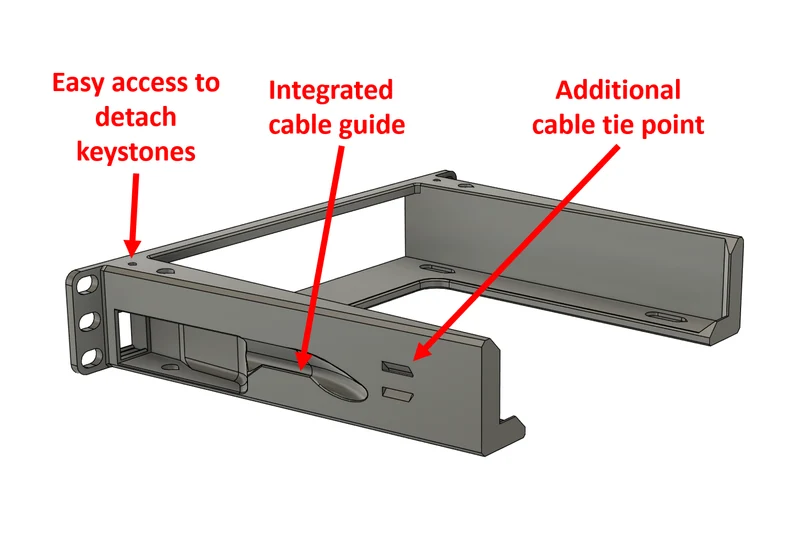

Кабельные направляющие для прокладки кабелей от трапецеидальных камней к задней части

Легкое снятие домкратов Keystone через небольшое верхнее отверстие.

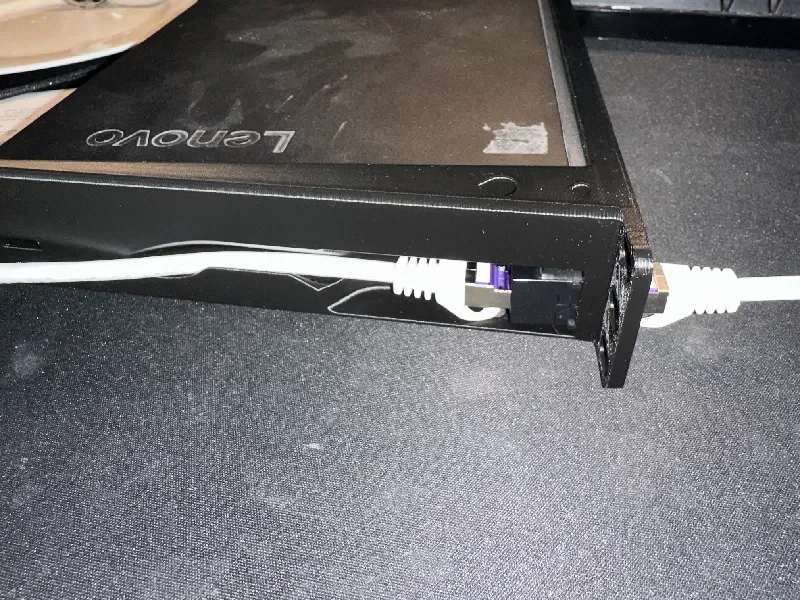

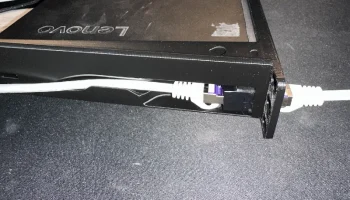

Легкое отсоединение кабелей RJ45 через отверстие сверху или снизу.

Дополнительные точки кабельной стяжки для аккуратной прокладки кабелей.

Общая оптимизация конструкции для минимизации неподдерживаемых свесов.

совместимые модели

M720Q

M710Q

М910Х

M910Q

M920Q

М920Х

Р320

Р330

Р340

M75q

М92п

М73*

M715Q*

М600*

М900*

Р350**

Р360**

M70q**

M90q**

P3 Крошечный**

*со снятыми резиновыми ножками

**судя по таблице данных и фотографиям, пожалуйста, подтвердите перед печатью и поделитесь своими результатами.

Настройки печати (проверенные значения по умолчанию)

Материал: рекомендуется PETG, ABS или ASA (хорошая термостойкость и прочность). PLA работает, но может размягчаться в закрытых стойках (>50°C).

Периметры/Стены: 3-4

Заполнение: 20-30 % (штриховка/гироид)

Верх/Низ: 4-6 слоев

Поддерживает: нет

Ориентация: лицевой стороной вниз на станине для максимально чистой отделки лицевой стороны и прочных выступов с трапецеидальными искажениями (файлы STL предварительно ориентированы).

Края: опционально 3-5 мм, если сцепление с кроватью плохое (особенно с ABS/ASA).

Аппаратное обеспечение/Сборка

Трапецеидальные искажения: 1 или 2 стандартных гнезда трапецеидальных искажений (защелкиваются сзади).

Монтаж на ПК: такой же, как и в предыдущей модели. Вставьте Tiny сверху сзади, прежде чем устанавливать его в стойку. В комплект поставки входят точки для стяжки кабелей, позволяющие привести в порядок внутренние соединительные провода.

Винты стойки: используйте винты, подходящие к вашим 10-дюймовым направляющим (M5 или M6, в зависимости от вашей стойки) + закладные гайки, если необходимо.

Советы

Если ваш краеугольный камень кажется тугим, слегка снимите заусенцы с окна канцелярским ножом. Допуски намеренно заданы жесткими.

Кабель Ethernet длиной 30 см / 12 дюймов / 1 фут должен иметь идеальную длину, позволяющую проложить порт Ethernet M720q вперед без чрезмерного изгиба кабеля.

Если печатаете PLA рядом с теплыми предметами одежды, обеспечьте приток воздуха; PETG/ASA безопаснее для теплых сетевых шкафов.
