Рамка для метеостанции E-Ink
Он был разработан для установки фоторамки и крепления John Lewis размером 4 x 6 дюймов (10 x 15 см).
https://www.johnlewis.com/john-lewis-photo-frame-mount/natural/p4287425?size=4-x-6-inch-10-x-15см
На самом деле размеры рамки составляют 22,7 x 17,6 x 2 см, а в конструкции предусмотрены зажимы, которые удерживают рамку и корпус вместе с помощью пазов в рамке, которые обычно удерживают стекло и заднюю панель. Эту идею можно адаптировать и для других фреймов.
Помимо деталей, представленных на странице проекта: https://github.com/lmarzen/esp32-weather-epd, для этого потребуется набор винтов м3 и термовставок, а также саморезов для удержания электроники в корпусе. и 6-миллиметровый стержень для (опциональной) ножки стола [при необходимости его можно легко модифицировать для другой ножки]
Для увеличения мощности также требуется розетка USB-панели, я использую ее: https://www.amazon.co.uk/dp/B0CNBKP1BV?ref=ppx_yo2ov_dt_b_fed_asin_title.

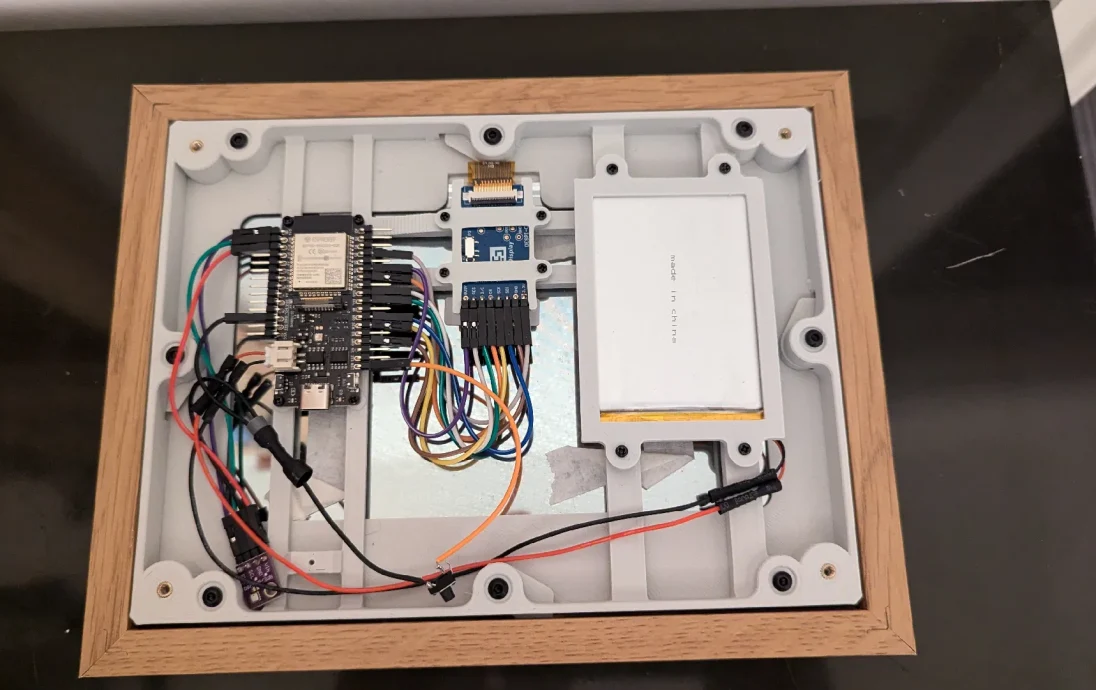

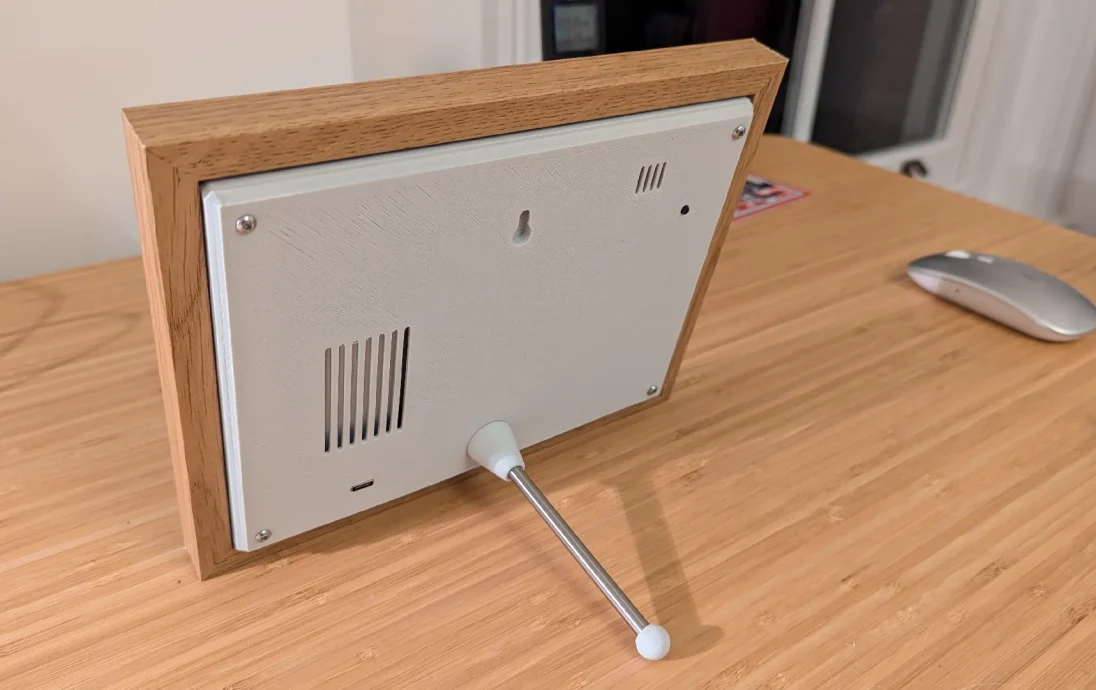

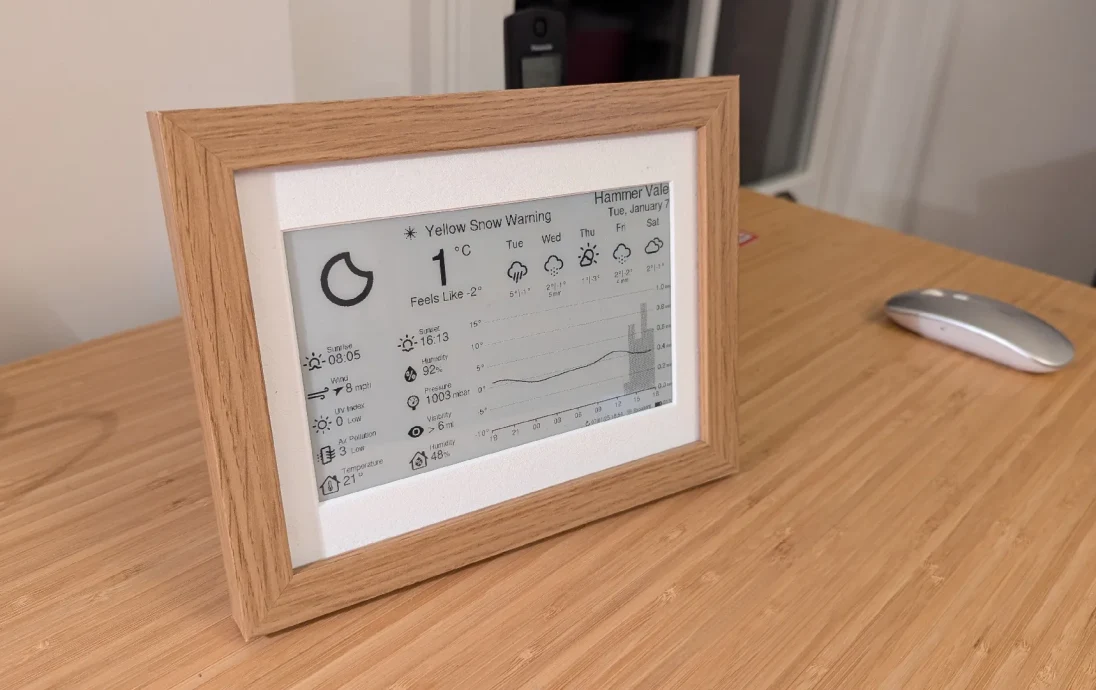

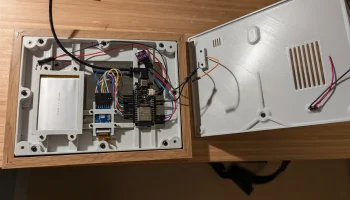

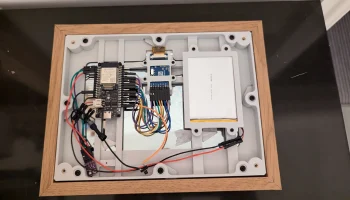

Я включил изображение в том порядке, в котором они сочетаются друг с другом, а также изображения спереди, сзади и внутри.
Переднее скошенное крепление напечатано белым цветом, чтобы соответствовать простому креплению для фотографий, остальная часть скрыта или находится сзади. (я использовала светло-серый)
Файл слияния включен, если вы хотите настроить его на другие размеры кадров (но это немного грязно!)
