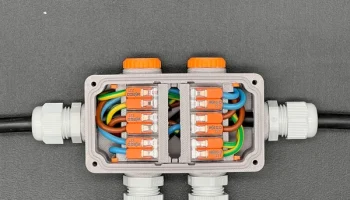

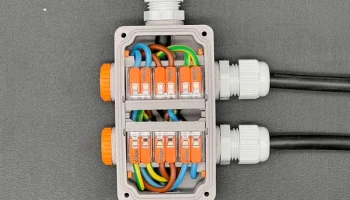

Многоконфигурационная распределительная коробка WAGO БЕСП...

Эта инновационная распределительная коробка полностью совместима с серией WAGO 221 и поддерживает все модели разъемов, включая 221-412, 221-413 и 221-415. Разработанный для максимальной гибкости, подход на основе направляющих позволяет комбинировать разъемы WAGO разных размеров для создания необходимой вам конфигурации проводки.

ПРОВЕРЬТЕ ВСЕ КОНФИГУРАЦИИ ЗДЕСЬ:

https://www.printables.com/model/1169166-multiconfiguration-junction-box

Расширенные возможности дизайна

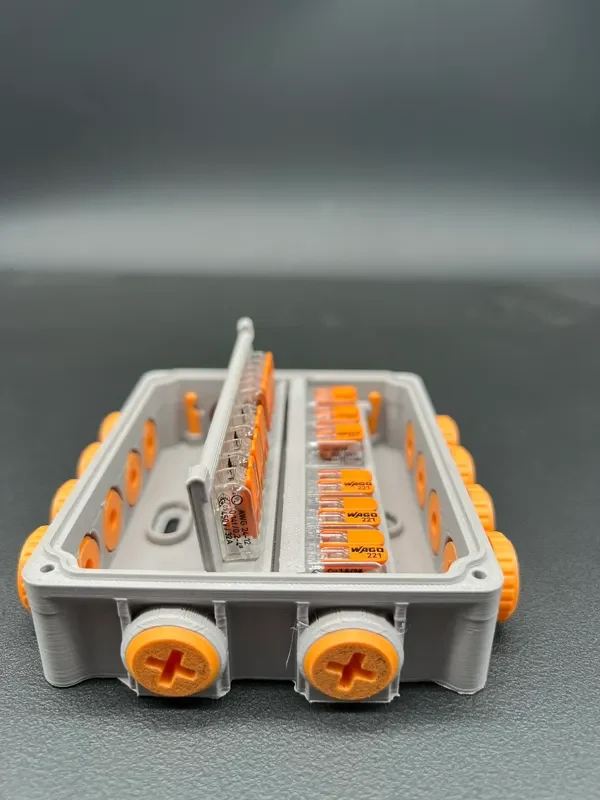

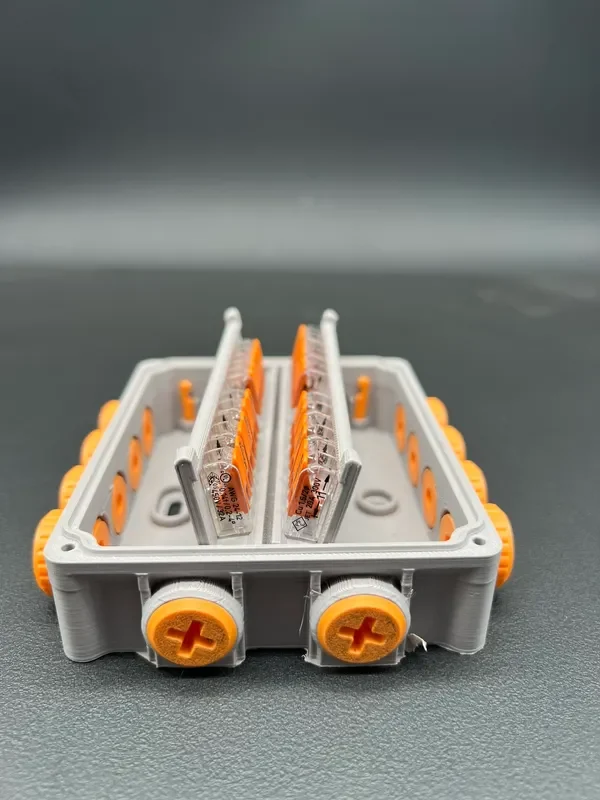

Крепление на поворотной рейке: Соединительная рейка монтируется на шарнирном соединении, расположенном в верхней части коробки, что обеспечивает удобные сквозные соединения. Такая конструкция облегчает доступ и подключение кабелей, сохраняя при этом все соединения четко видимыми.

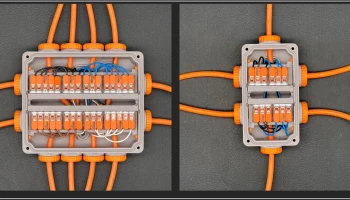

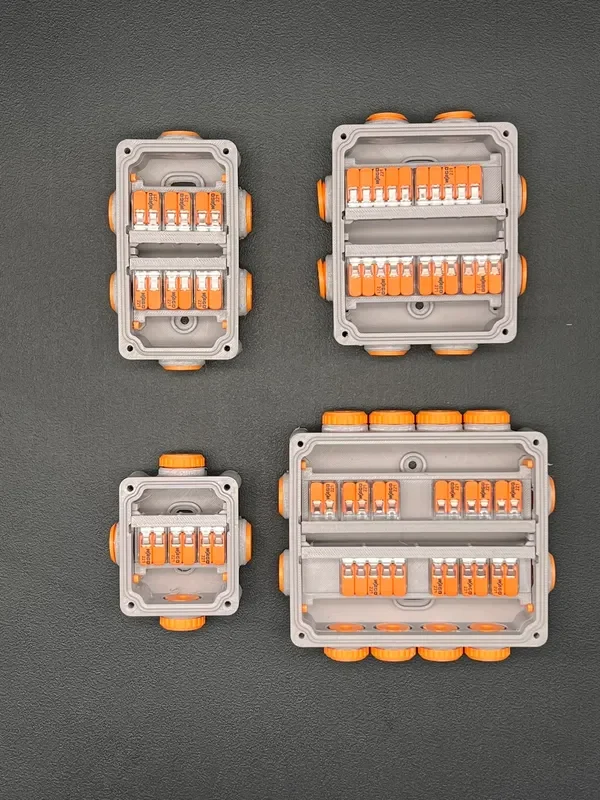

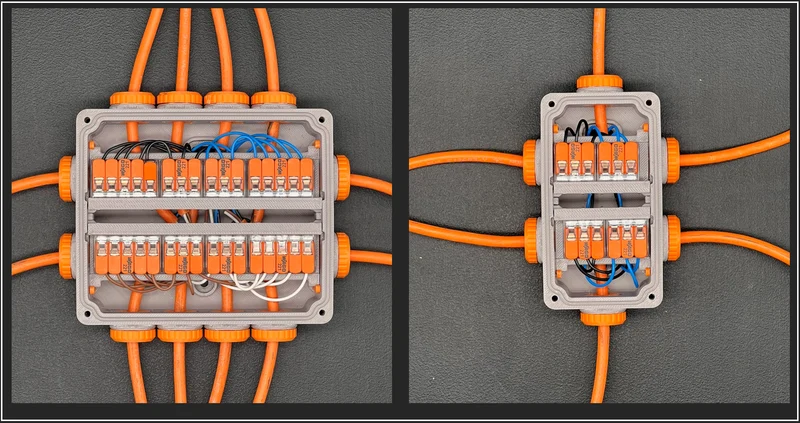

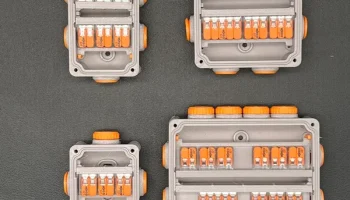

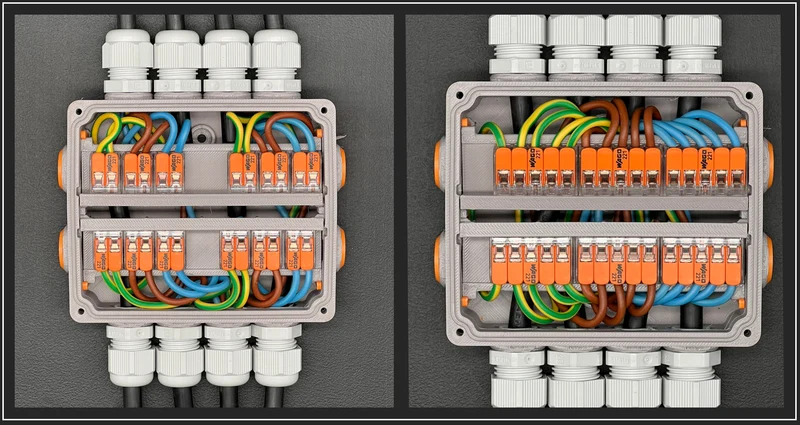

Различные комбинации разъемов:

Элегантная крышка:

Крышка Elegant совместима исключительно с сальниками, напечатанными на 3D-принтере, и предназначена для использования внутри помещений. Он имеет чистый и безупречный вид, что делает его идеальным для ситуаций, когда внешний вид имеет наибольшее значение.

Ознакомьтесь с информацией ниже, чтобы узнать, как эффективно использовать крышку Elegant.

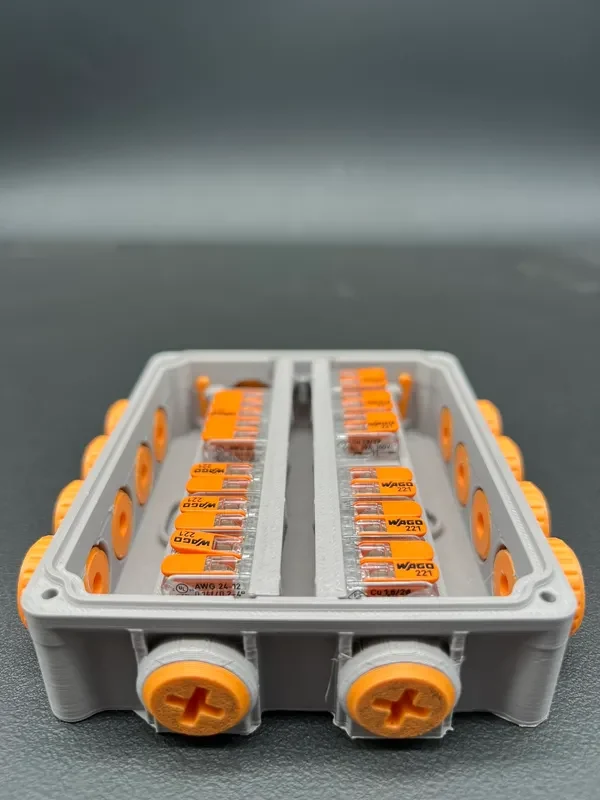

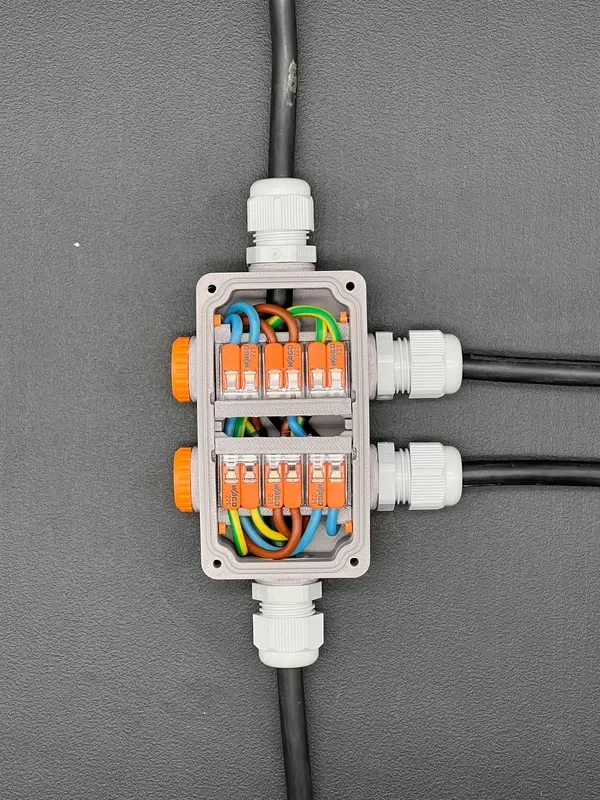

Прокладка кабелей: все кабели аккуратно спрятаны под направляющей, что обеспечивает аккуратный и организованный вид.

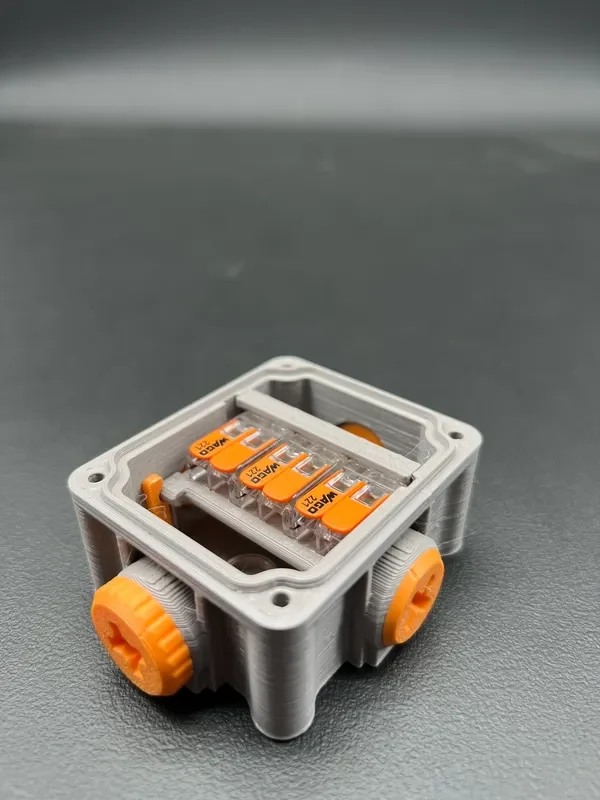

Надежный механизм блокировки: направляющая фиксируется в нужном положении с помощью стопорного штифта. Кроме того, верхняя крышка обеспечивает надежное закрытие разъемов WAGO, удерживая рычаг на месте, предотвращая непреднамеренное открытие.
Создан для универсальности и долговечности
Совместимость с резьбой M16 x 1,5: Коробка оснащена стандартной резьбой M16 x 1,5, что позволяет использовать стандартные кабельные вводы M16 для применения в более суровых условиях.
Защита от воды: точно спроектированная канавка для уплотнения предотвращает попадание воды, обеспечивая дополнительную защиту в сложных условиях.
Рекомендуемый материал для обеспечения безопасности

Учитывая наличие электрического тока, для 3D-печати этой распределительной коробки настоятельно рекомендуется использовать сертифицированную UL самозатухающую нить PETG. Этот материал особенно подходит для корпусов и изолирующих деталей электроники благодаря своим огнестойким свойствам, обеспечивая дополнительный уровень безопасности и соответствие электротехническим стандартам.

Варианты 3D-печати

Для тех, кто предпочитает решение, полностью напечатанное на 3D-принтере, в коробке предусмотрены настраиваемые кабельные вводы, напечатанные на 3D-принтере, с отверстиями для проводов диаметром от 4 до 10 мм. Неиспользуемые кабельные отверстия можно закрыть с помощью ввинчивающихся глухих сальников, что обеспечивает полную настройку в соответствии с вашими потребностями.

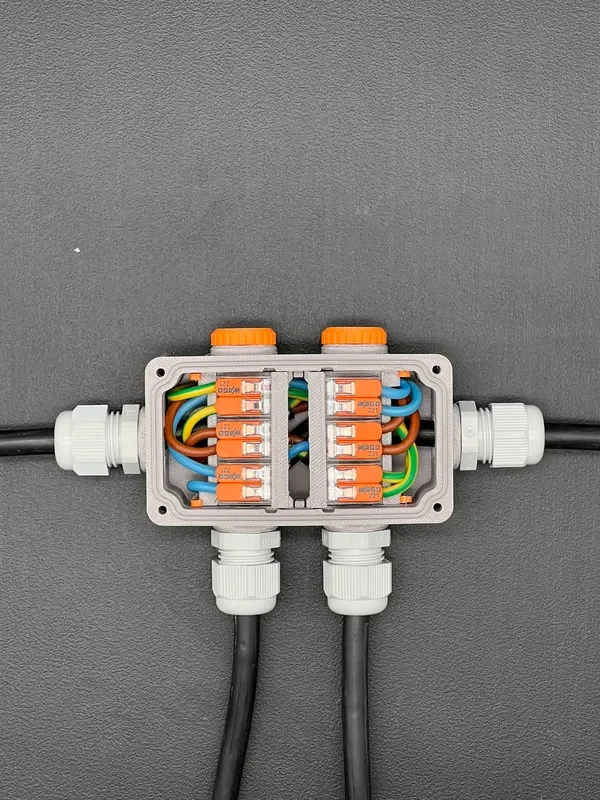

Попробуйте версию 1X2 сегодня

Начните с этой конфигурации коробки 1X2 и изучите ее простоту использования и адаптируемость. Следите за обновлениями, чтобы увидеть больше вариантов этого дизайна, которые скоро будут загружены. Следите за нам��, чтобы получать обновления и новые конструкции, отвечающие всем вашим потребностям в проводке!

Сборка:

КРЫШКА С УЗОРОМ

ЭЛЕГАНТНАЯ КРЫШКА

Выберите крышку, которая соответствует вашим потребностям

Мы предлагаем три варианта крышки на любой вкус: элегантный, сверхмощный и обычный.

Элегантная крышка: гладкая, без винтов, она надежно фиксируется на коробке, придавая ей аккуратный и полированный вид. Просто нажимайте крышку на коробку, пока не услышите приятный щелчок.
Обычная крышка: практичный выбор, когда внешний вид не является приоритетом. Эта крышка крепится винтами, что экономит ваше время на 3D-печати.

Выберите крышку, которая лучше всего соответствует вашим потребностям — по стилю, практичности или прочности.

Распечатать:

Никакие опоры не нужны!

Совет по принту на элегантной крышке: ВАЖНО!!!

Элегантная крышка имеет настраиваемые размеры слотов, размер которых вы можете изменить в соответствии со своими потребностями. Он включает в себя СТЕПЕННЫЕ детали, размер которых можно изменить и превратить в отрицательные детали, которые в результате создают желаемое отверстие для кабельного канала.

Пожалуйста, проверьте рабочий процесс ниже!

Выберите глухую деталь и измените ее размеры.

Изменить размеры

2. Изменить тип детали

3. Измените тип детали на отрицательный.

4. Нарезай!
