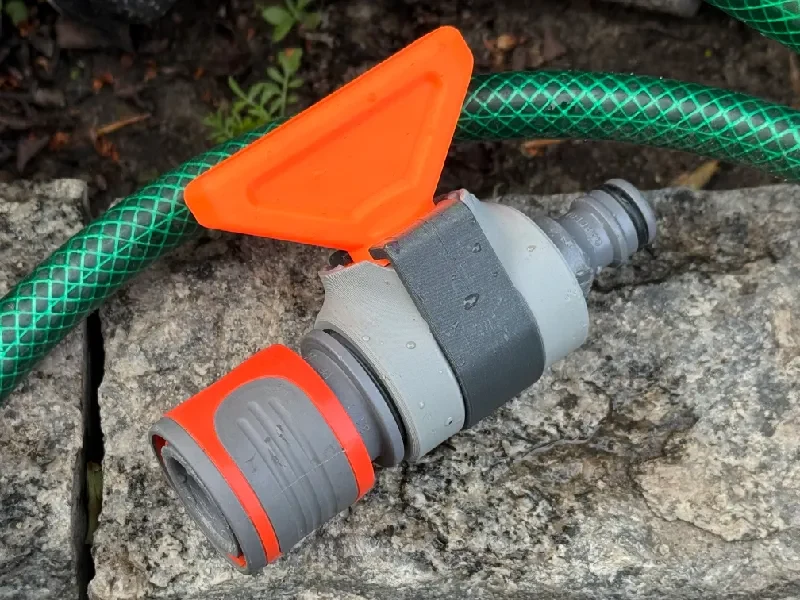

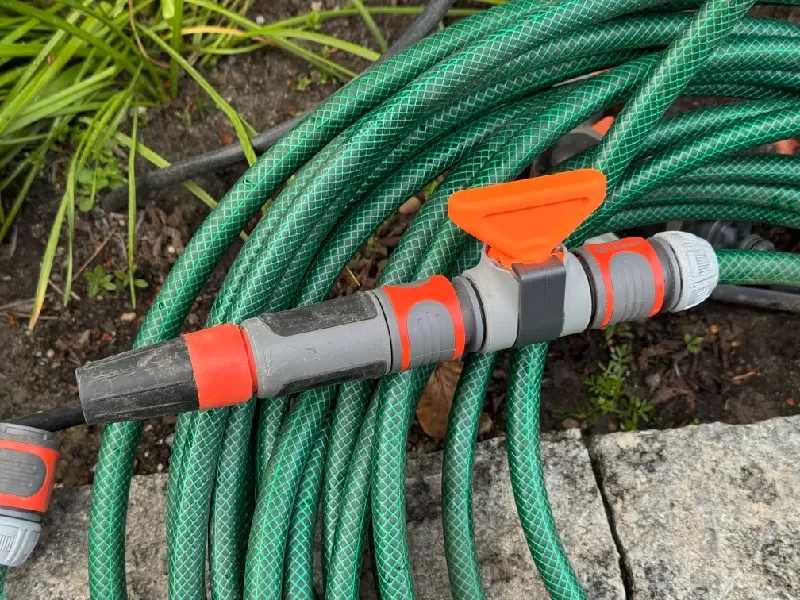

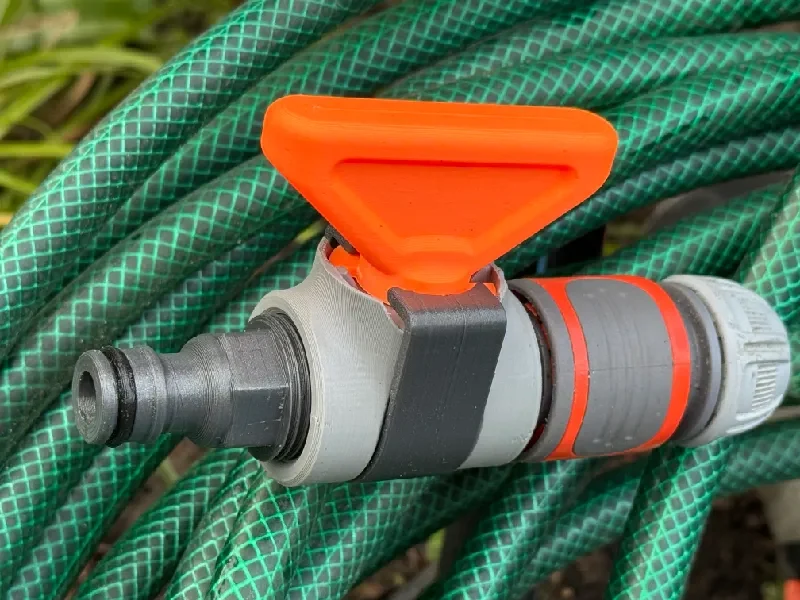

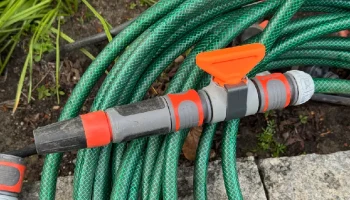

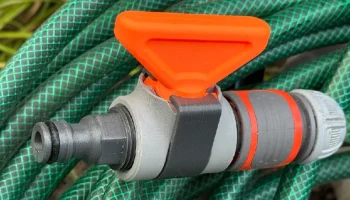

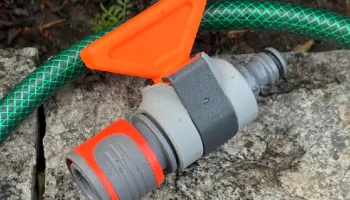

Садовый шланговый клапан

Этот шаровой кран можно использовать для небольшого уменьшения расхода или полного его закрытия. Он полностью пригоден для печати и имеет протектор ¾ дюйма с обеих сторон, поэтому вы можете использовать его со многими другими соединителями для шлангов, которые, возможно, уже есть у вас дома.

Печать:
Распечатайте все детали в заданной ориентации. Используйте высоту слоя 0,15 мм для корпуса, шпонки и шарового клапана. Все остальное как хотите. Поддержка не требуется. Обязательно установите положение шва на «произвольное», чтобы предотвратить утечку. Детали прокладки необходимо распечатать из ТПУ. Использовал А98, все работает отлично.

Сборка:
Смотрите пошаговое руководство на картинках ниже.
В прокладки можно добавить немного вазелина, но это не обязательно.

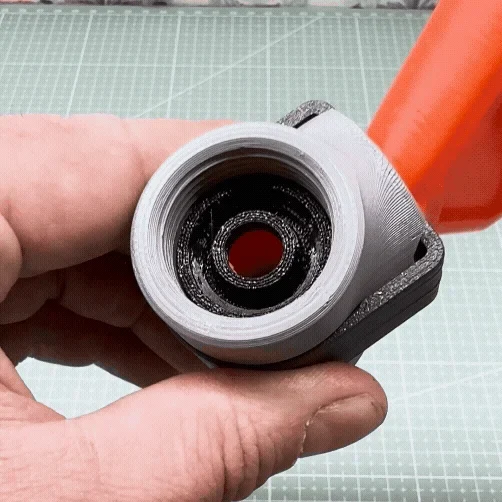

Примечание. Убедитесь, что прокладки вставлены в правильной ориентации, иначе они не будут работать. Если у вас есть сомнения, обратитесь к вырезанному изображению.

1. Наденьте прокладку GasketTop на шаровой клапан.

Примечание. Канавка должна быть обращена к шару, плоская сторона должна быть обращена к корпусу.

2. Вставьте «Шаровый клапан» в «Корпус».

3. Вставьте одну из частей «Insert_x2» поверх «Шарового клапана».
Примечание. Если деталь «Insert_x2» не устанавливается точно в детали «Body», скорее всего, это связано с тем, что деталь «gasketTop» все еще немного мешает. Убедитесь, что он поднят до упора и установлен правильно.

4. Вставьте «GasketSide_x2».

5.Наденьте уплотнительное кольцо на соединитель шланга и вставьте его в корпус.

6.Повторите шаги с 1 по 5 на другой стороне. Также вставьте «Ключ» в «Шаровый клапан».

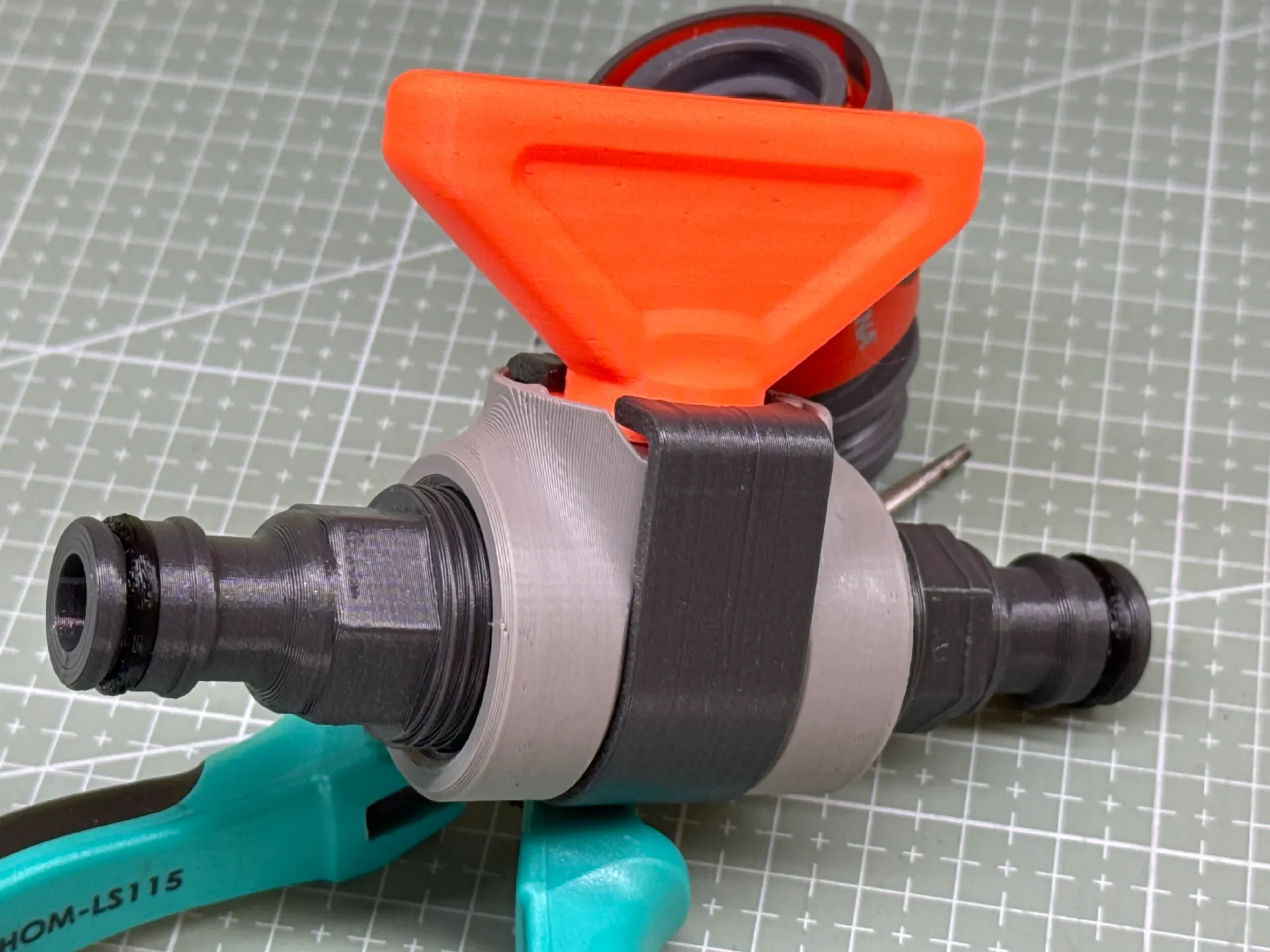

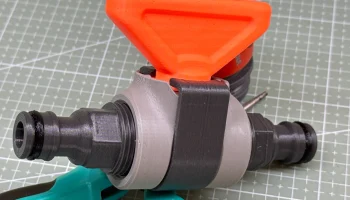

7.Положите сверху «Ручку» и закрепите ее «Зажимом». Готово :)

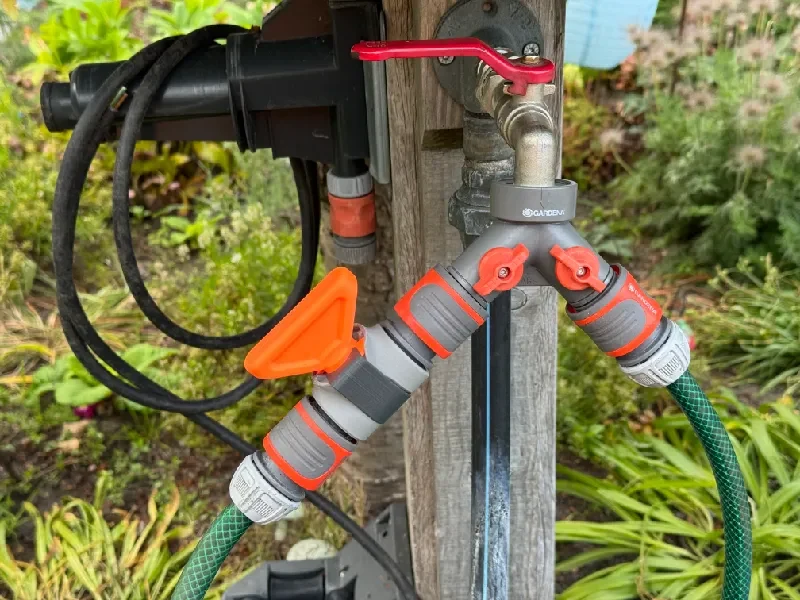

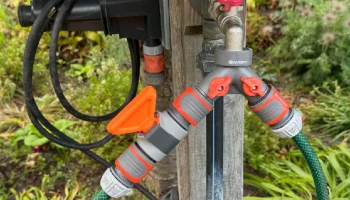

Благодаря резьбе ¾ дюйма этот клапан также работает с другими распространенными шланговыми соединителями.

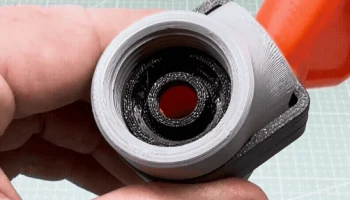

Если вам все еще интересно, как эти печатные прокладки способны герметизировать, то это потому, что они имеют такую форму, что давление воды помогает прижать их на место. Небольшой отказ от ответственности здесь. вполне вероятно, что ваш отпечаток может протечь по нитям или даже между слоями. У меня было несколько тестовых отпечатков, которые протекли в самых необычных местах из-за разных настроек печати и незакрепленных разъемов шлангов. Твердость ТПУ, а также ваши допуски также будут влиять на работу клапана. Возможно, вам придется пройти некоторое тестирование
