Портативный кондиционер с двойным вытяжным шлангом на окн...

Нам не разрешено устанавливать в квартире сплит-кондиционер, поэтому нам приходится использовать переносные кондиционеры, которые выбрасывают горячий воздух через шланг. Однако эти устройства создают отрицательное давление воздуха и всасывают горячий воздух обратно. Чтобы смягчить это, я установил второй шланг на блок переменного тока, но теперь мне нужен способ провести оба шланга через окно, не проделывая при этом большую дыру в оконном уплотнителе.

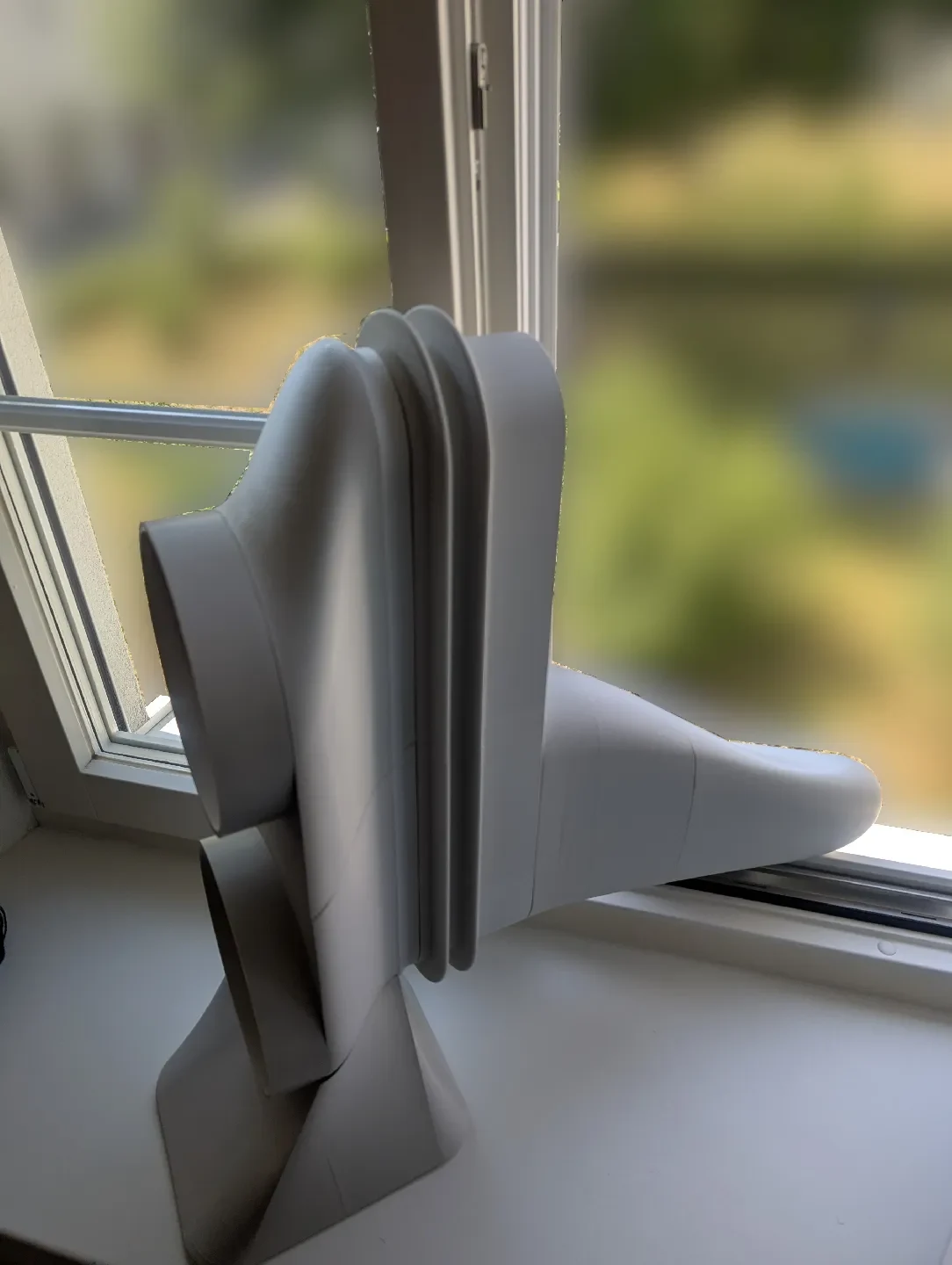

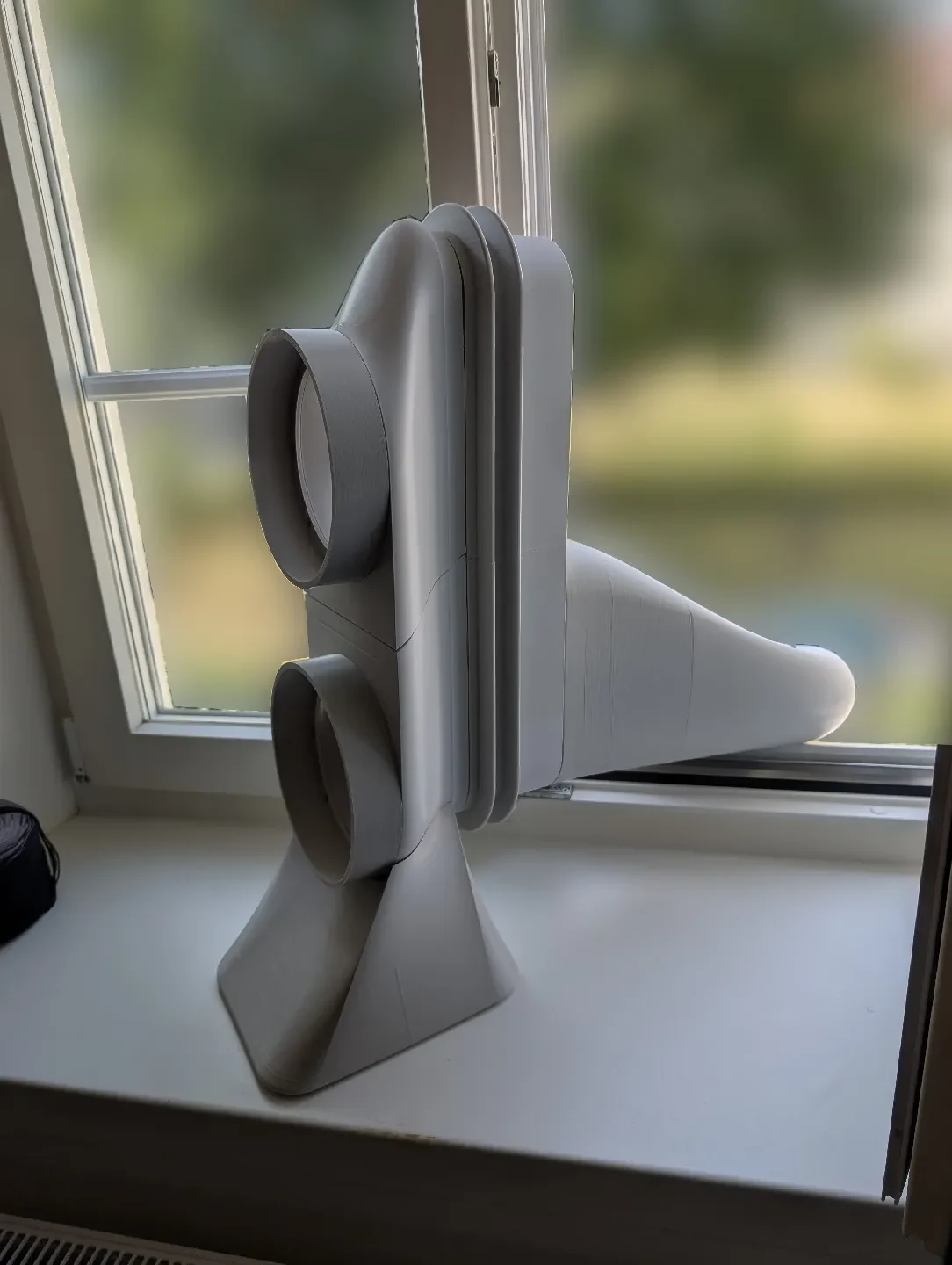

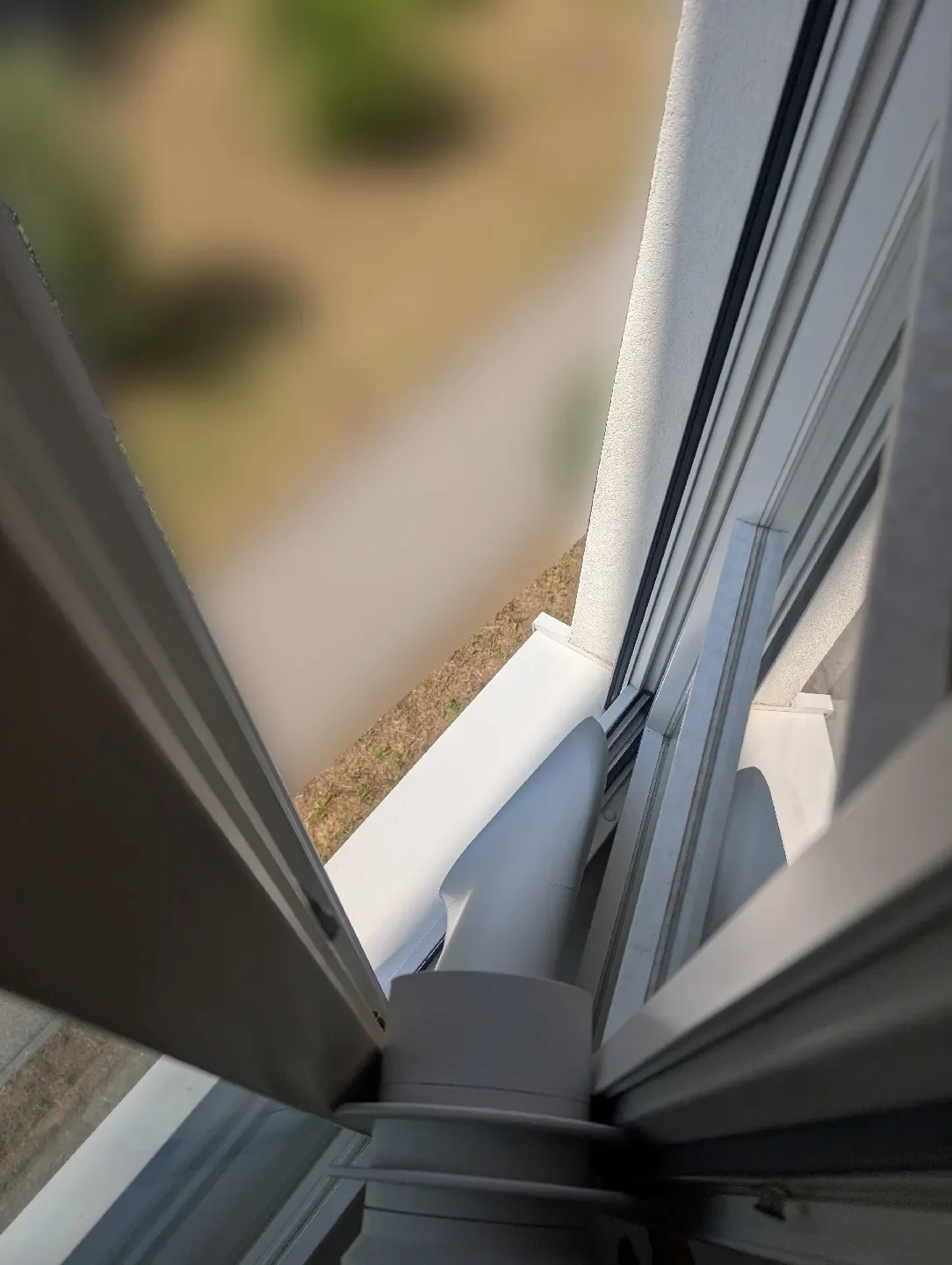

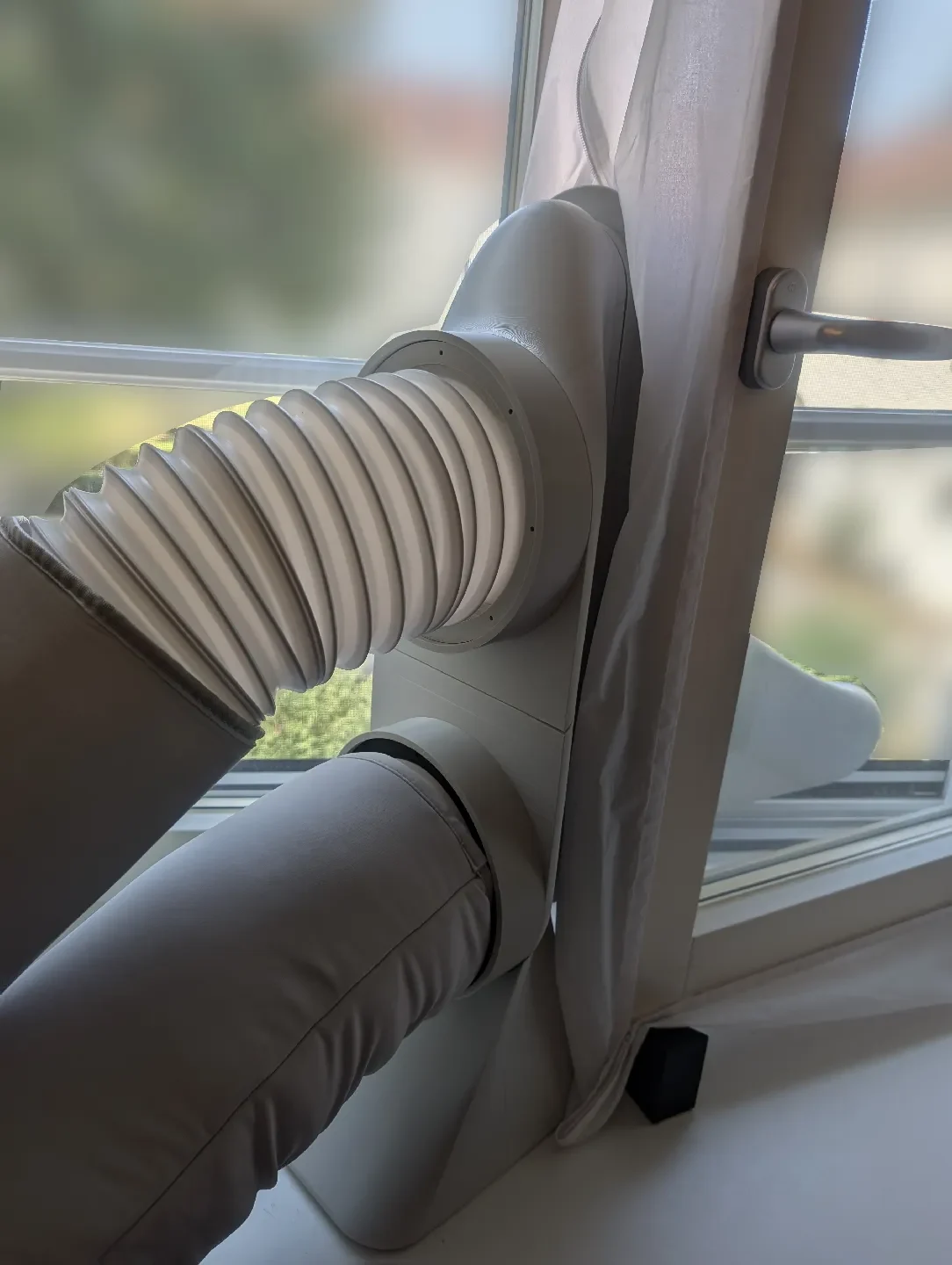

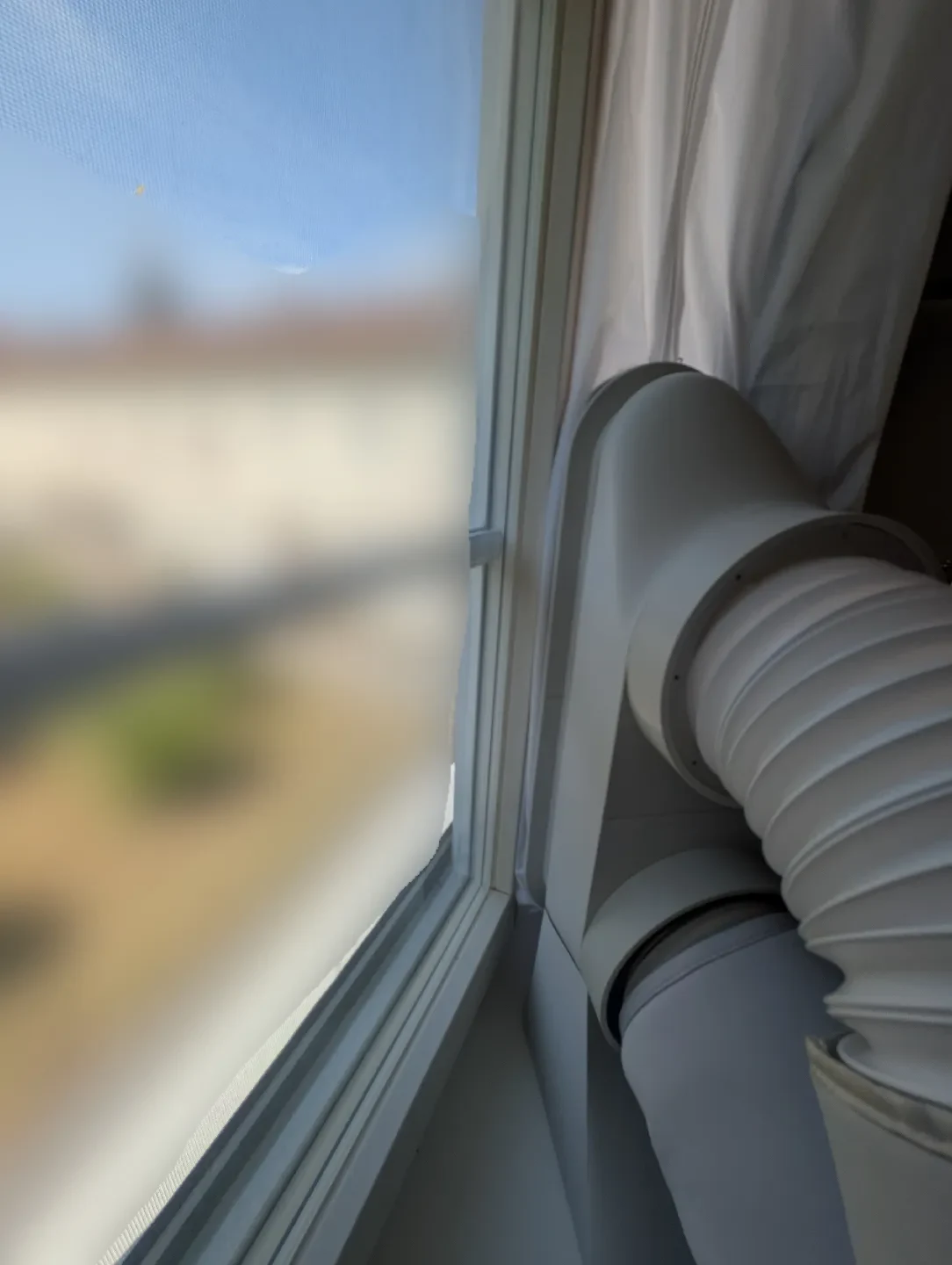

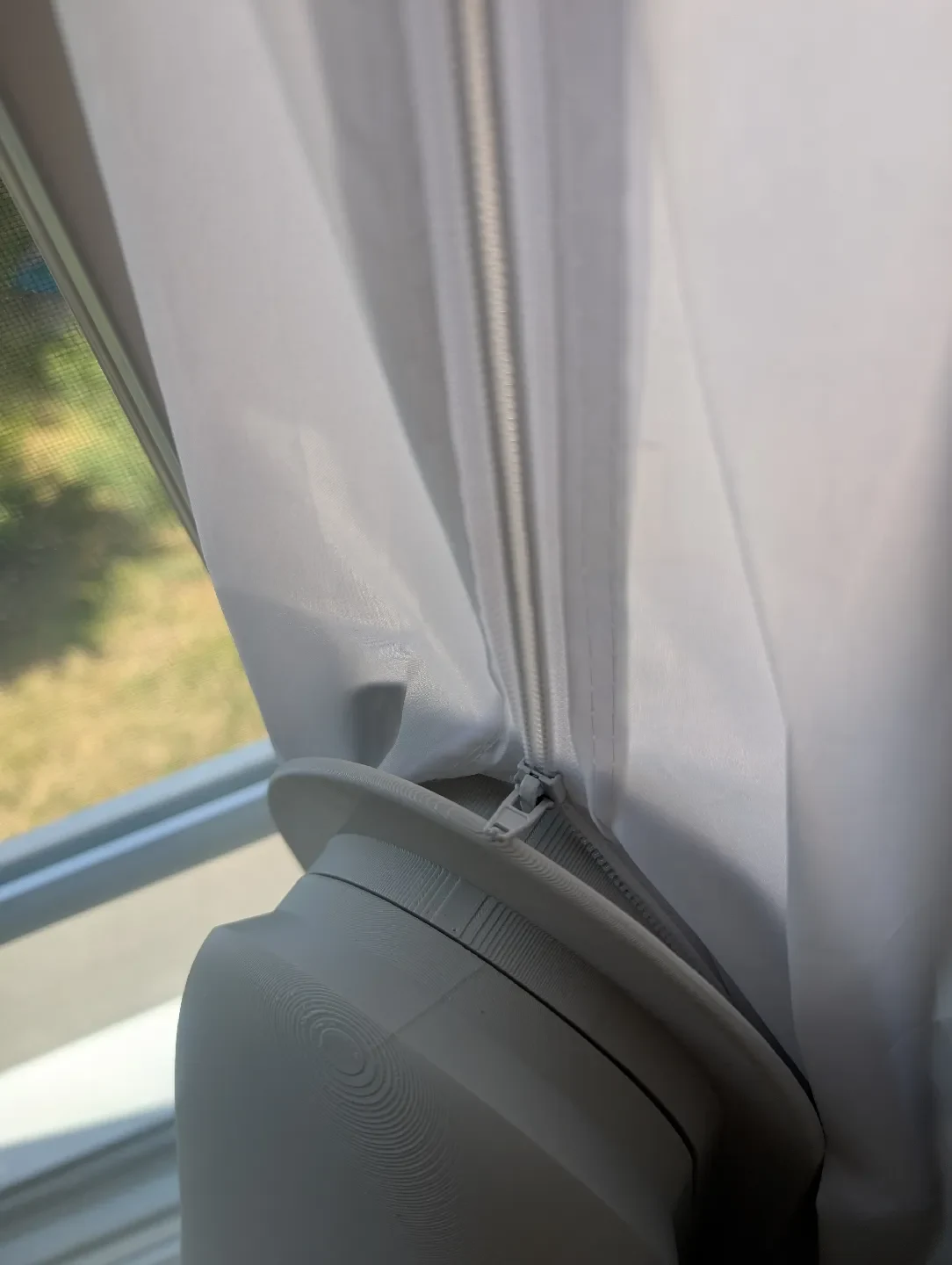

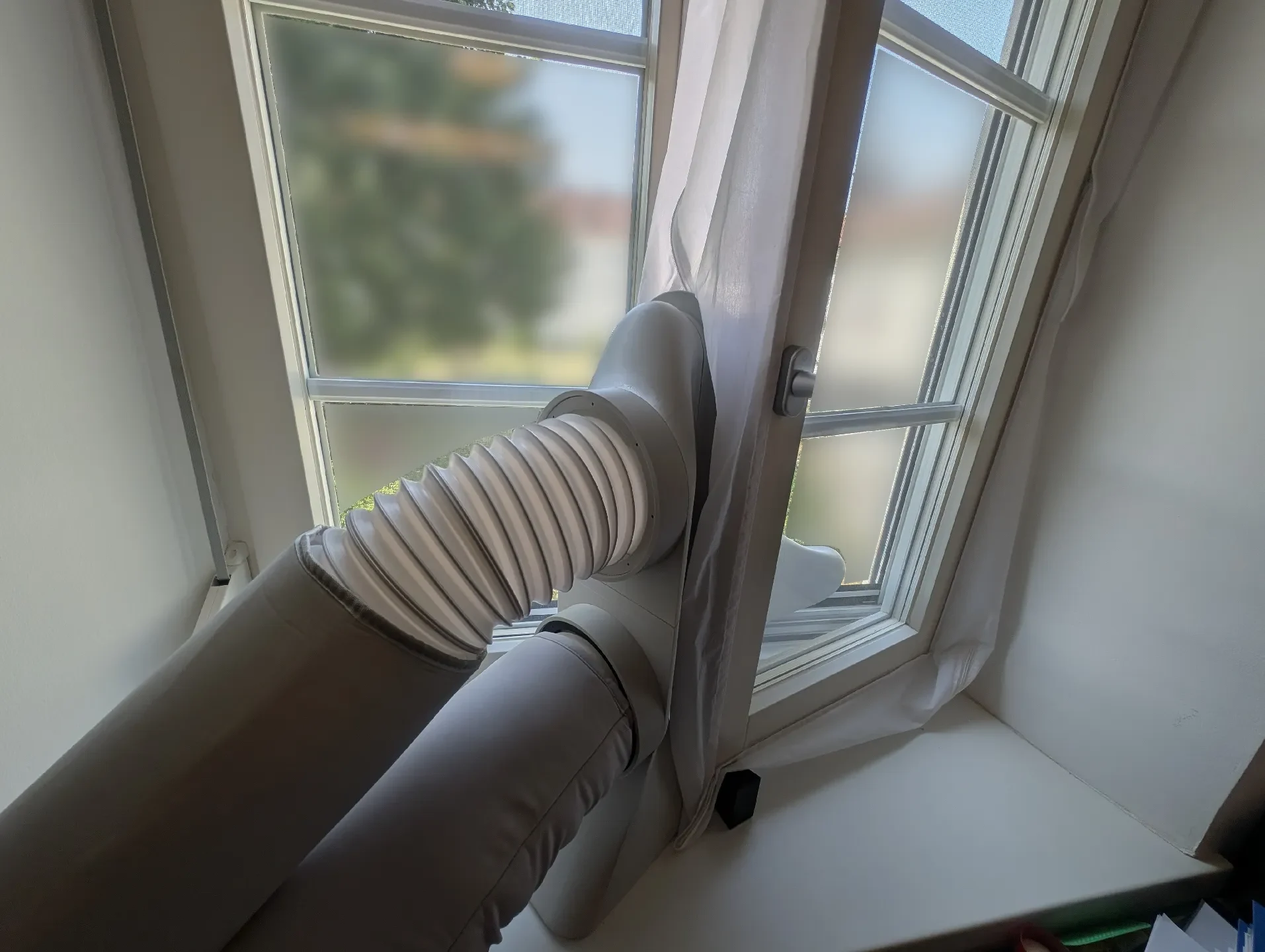

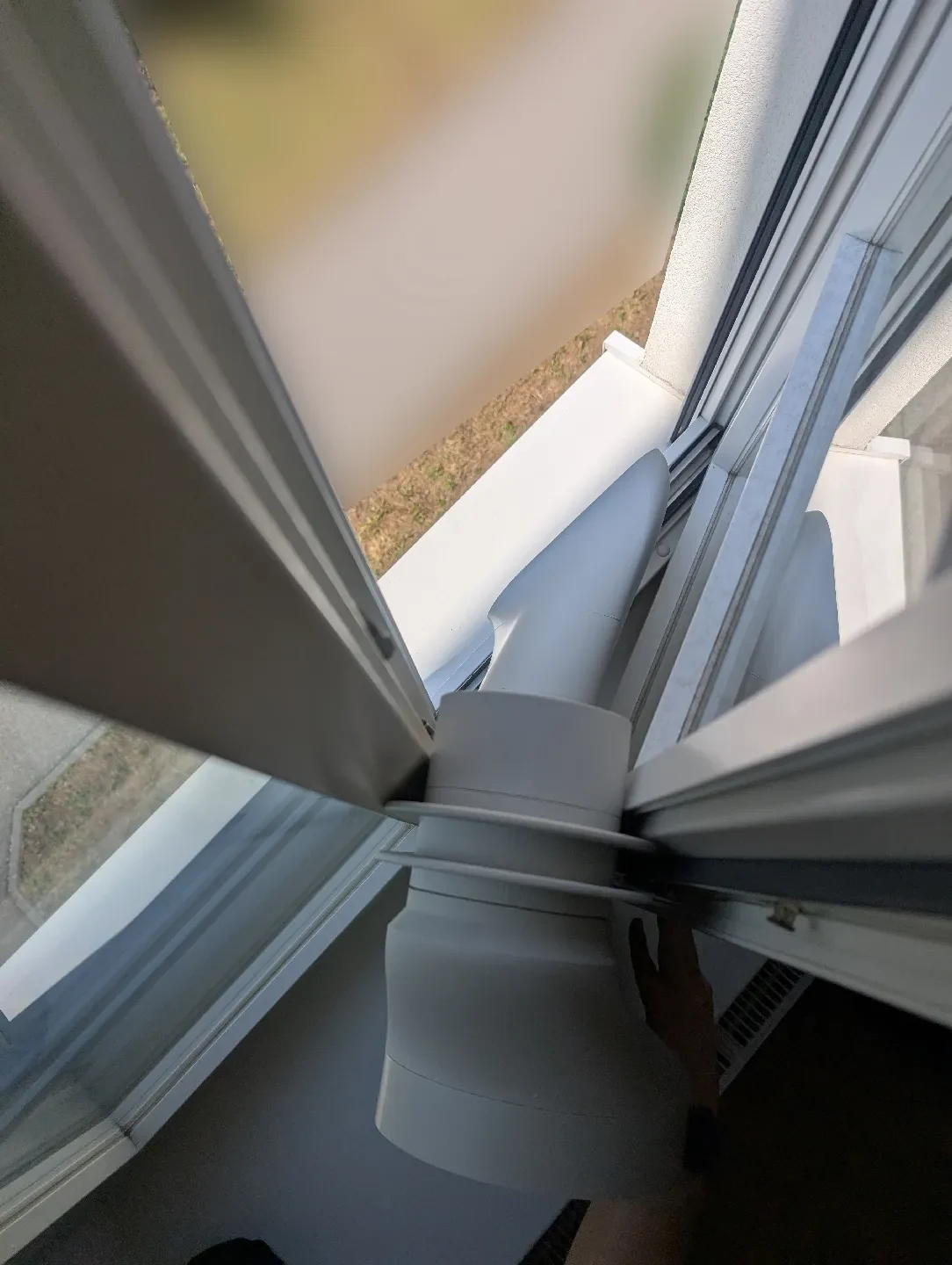

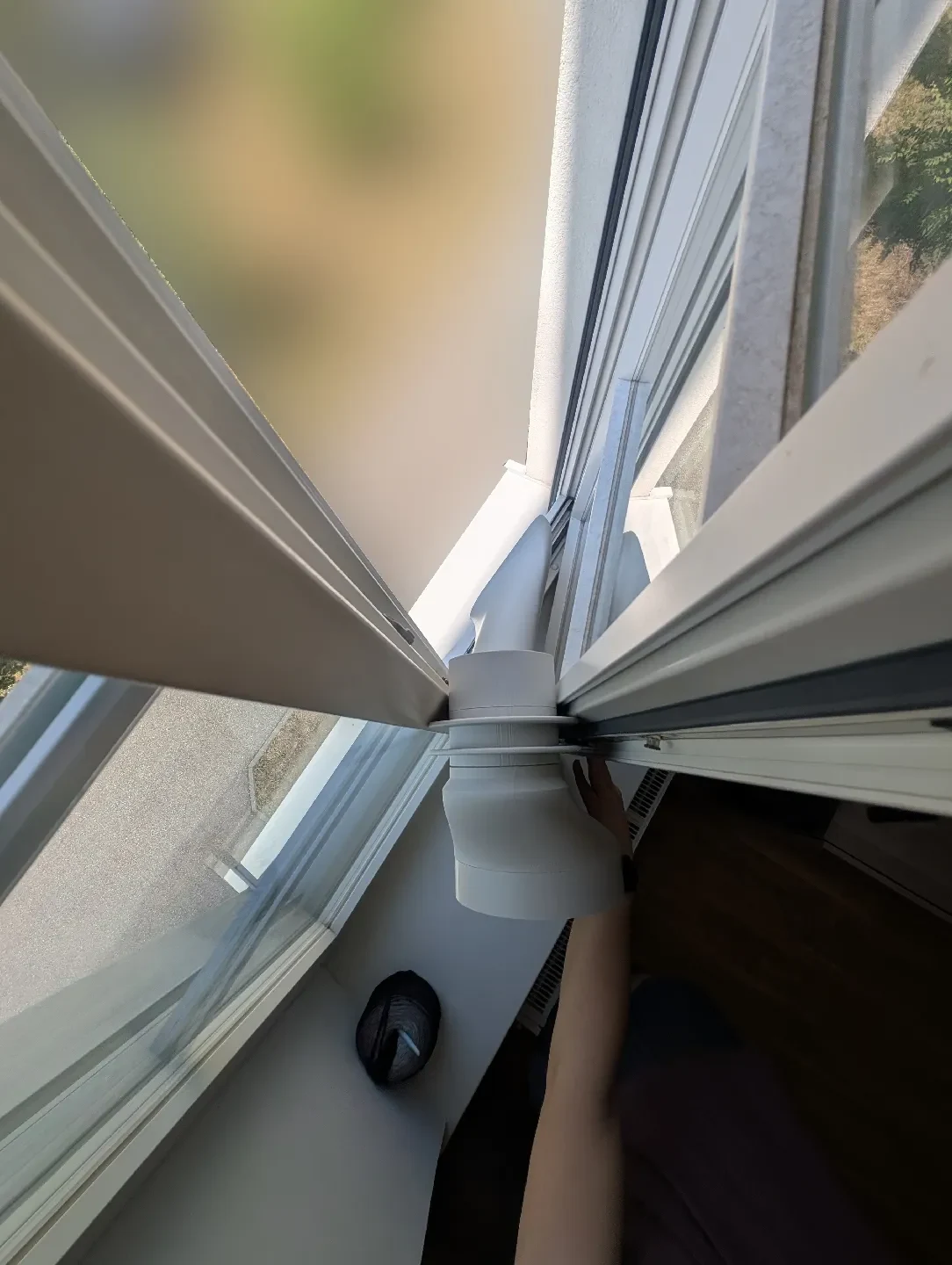

Для этого я разработал эту оконную вытяжку, ��тобы повысить эффективность и эффективность охлаждения портативных кондиционеров. С помощью этой модели вы можете пропустить горячую и холодную стороны кондиционера через окно, оставив при этом окно более закрытым, чем если бы вы проложили шланг непосредственно наружу. Окно можно закрыть с помощью этих тканевых уплотнителей на молнии, а модель имеет канал для молнии, который также обеспечивает лучшее уплотнение. Шланги соединены магнитом, что позволяет при необходимости быстро отсоединить их. Горячий воздух направляется прямо к краю окна, дальше от прохладной стороны, что позволяет лучше разделить горячую и холодную стороны и повысить эффективность.

Модель разделена на несколько частей и подчастей и может быть распечатана на принтере Prusa Core One.

Я включил ссылку на проект Onshape, а также файлы STEP для всех, кто хочет настроить что-либо в соответствии со своим приложением.

Особенности:

Два разъема для шланга диаметром 150 мм.
Шланги с магнитным креплением.

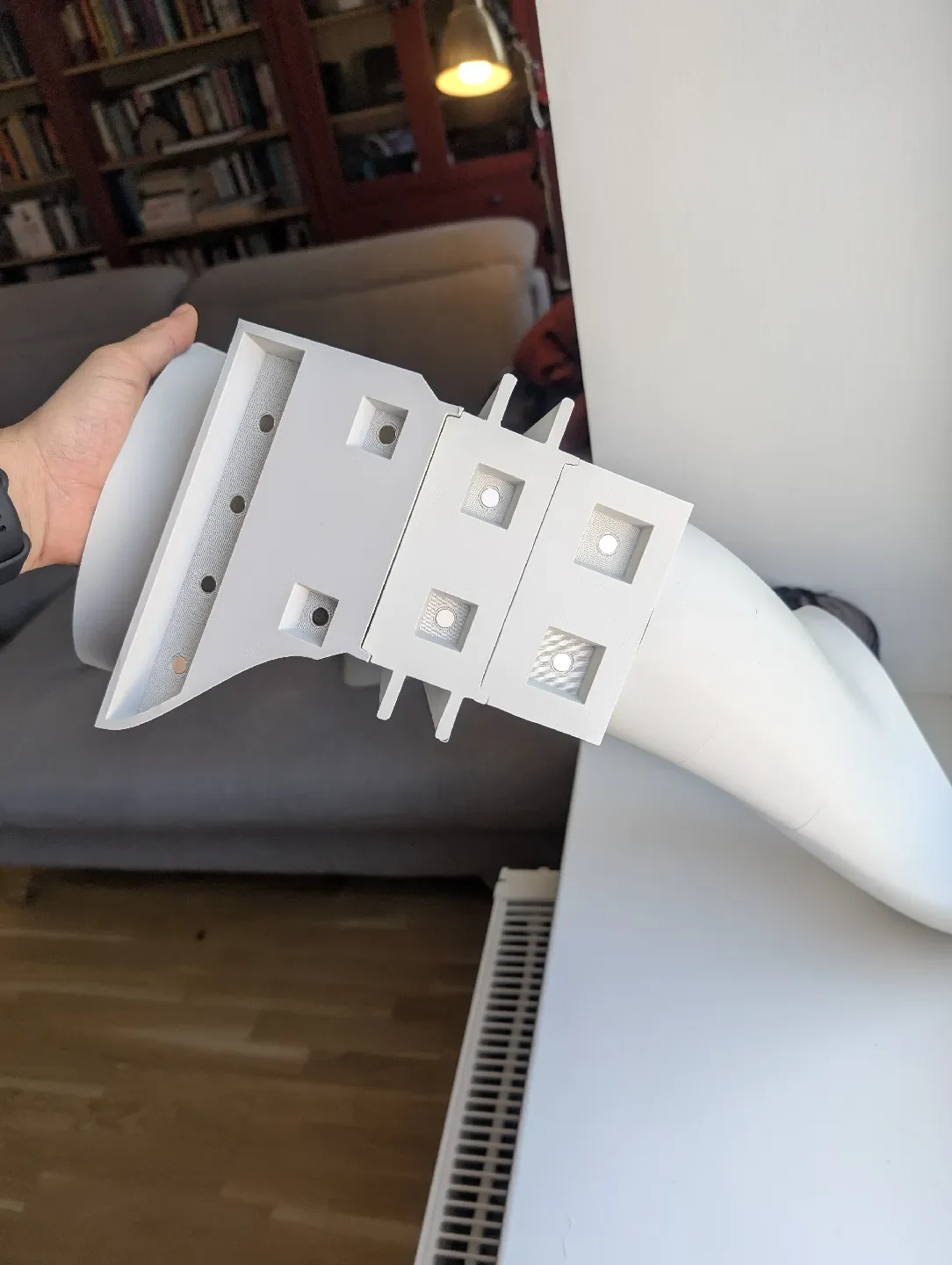

Разъемы магнитной части.
Разделите на части для удобства печати и сборки.

Материалы:

~3 кг АСК
52 магнита х 8х2 мм.
Суперклей или алюминиевый скотч для соединения деталей.

Настройки печати:

Материал: АБС | ASA для устойчивости к ультрафиолету
15% заполнение
поля 5 мм

Ссылки:

Форма дизайн
