Угловое уплотнение корпуса Core One (защелкивается на угл...

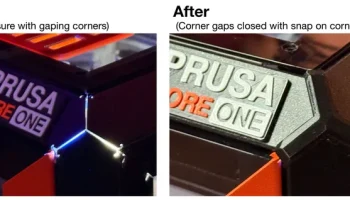

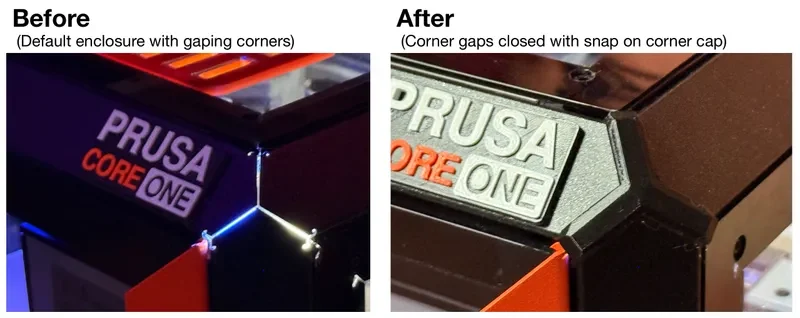

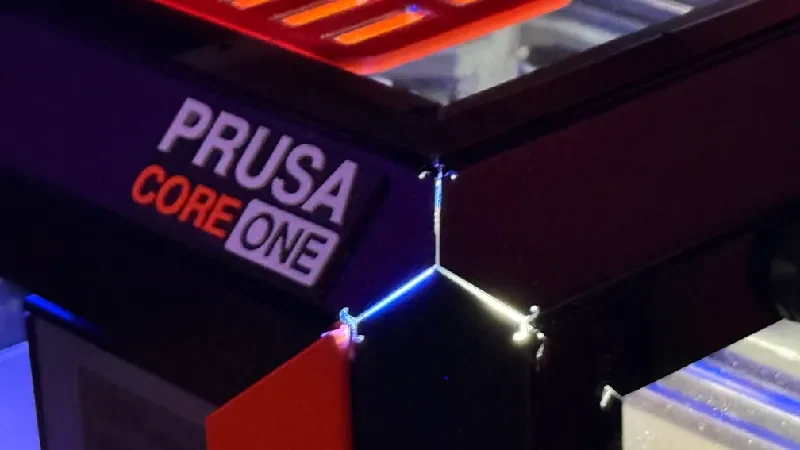

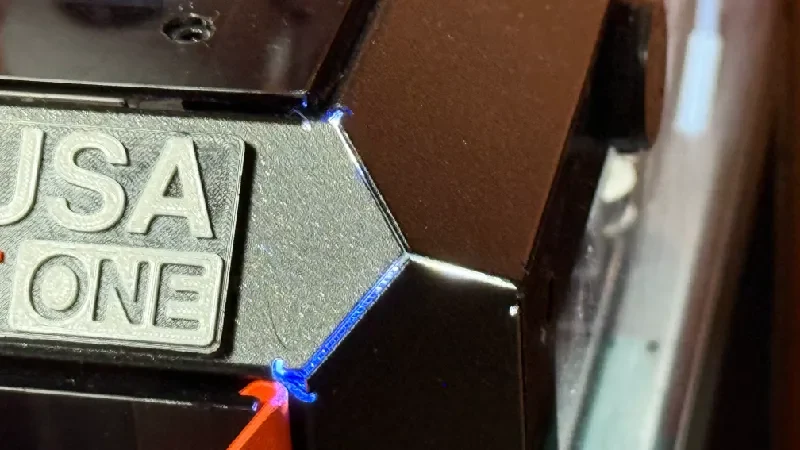

Красивый корпус Prusa Core One не так герметичен, как мог бы быть, и если внутри установлены светодиоды, воздух и свет будут исчезать через угловые зазоры, где соединяются стальные профили.
Другие уже обращались к этому, но я хотел спроектировать колпачки так, чтобы они соответствовали оптике корпуса Core One, используя как можно меньше материала. Никаких массивных пирамид на вершине каждого угла.
Я разработал небольшие заглушки или кро��штейны, которые закрывают эти зазоры в углах, добавляя в корпус лишь минимальное количество материала. Они застегиваются маленькими крючками на концах каждого рычага. Таким образом, PETG рекомендуется использовать в качестве нити, обладающей некоторой гибкостью. PLA или ПК могут быть слишком хрупкими для этого.

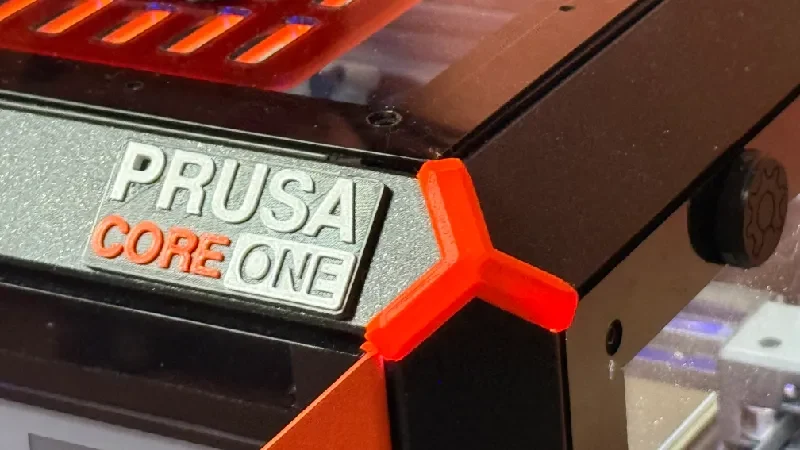

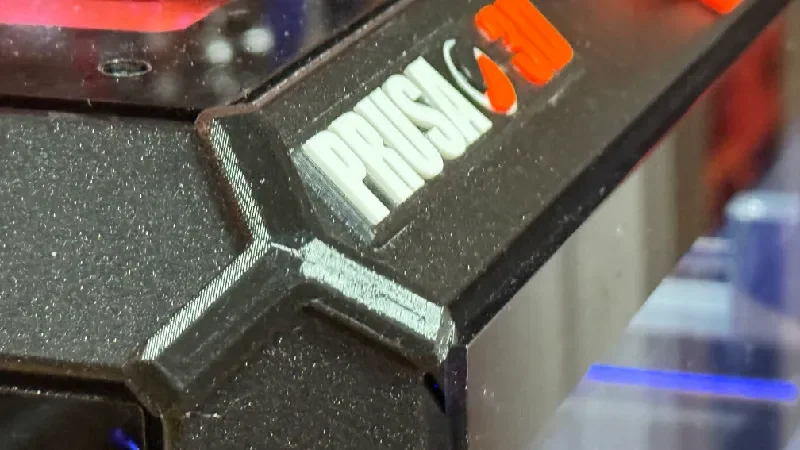

Для лучшей видимости прототип выделен оранжевым цветом. Эти угловые заглушки, напечатанные черным PETG, хорошо сочетаются с силуэтом корпуса Prusa Core One и практически невидимы.

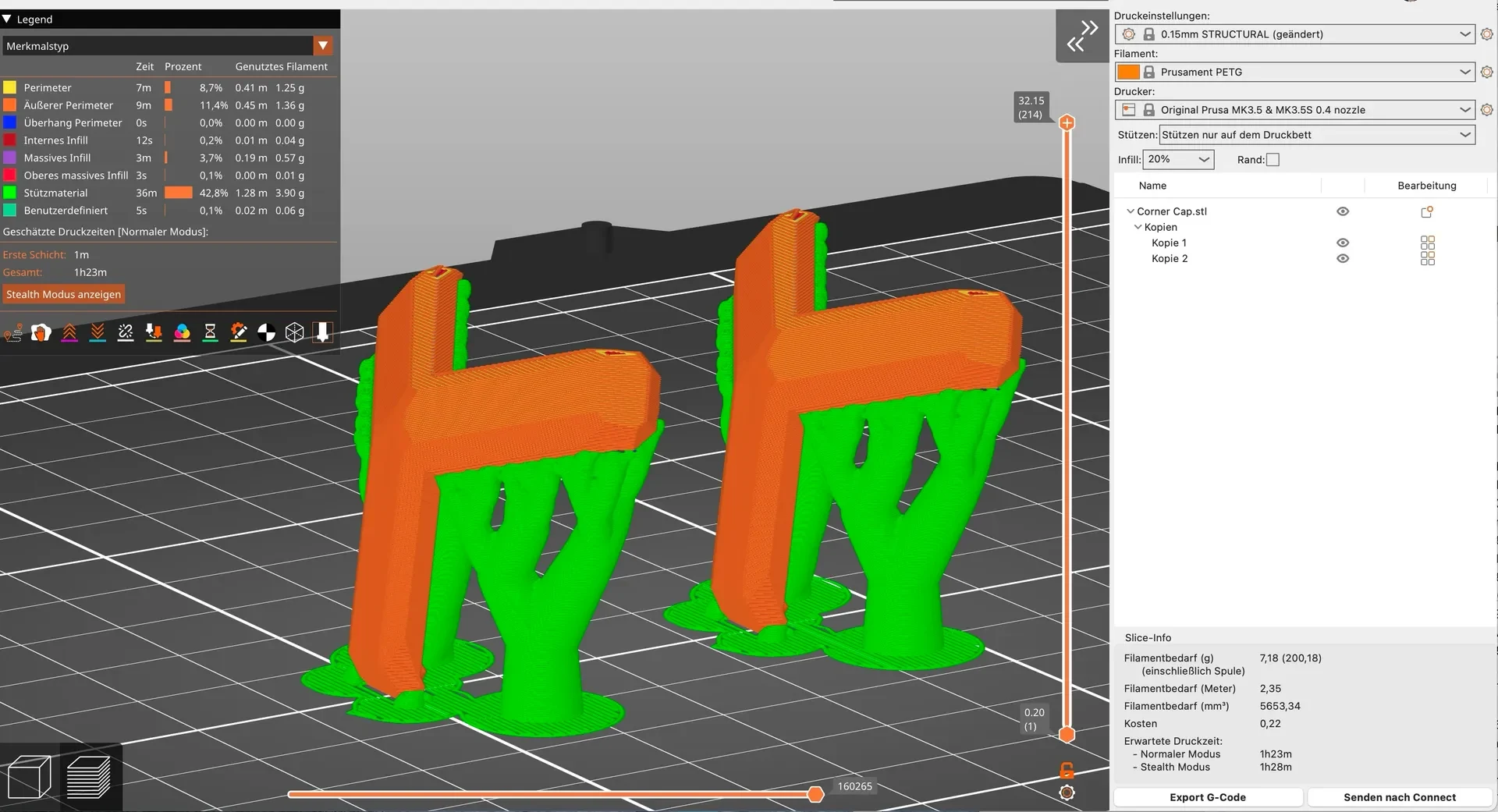

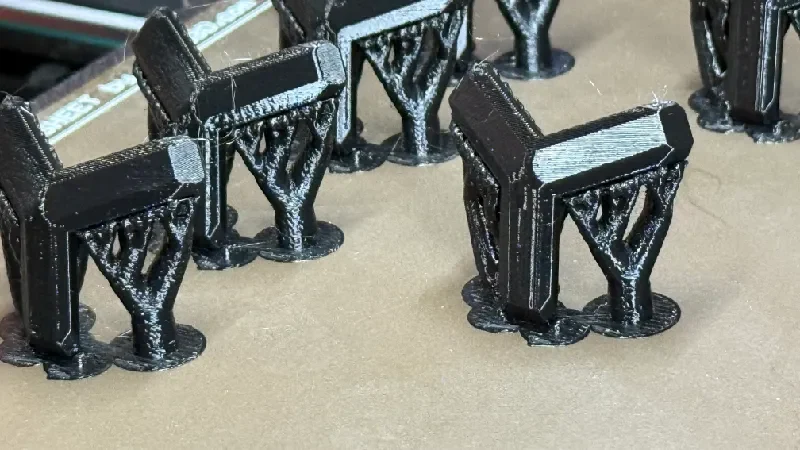

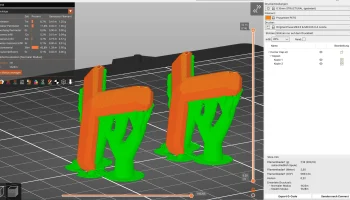

Из-за сложной геометрии этих крышек их печать неизбежна. Я протестировал множество ориентаций на рабочей пластине, чтобы напечатать крышки так, чтобы они выглядели красиво и получили необходимую для этой цели прочность. Ориентация линий слоев имеет решающее значение, чтобы избежать повреждения колпачков при приложении напряжения изгиба при их установке. Эта вертикальная ориентация в сочетании с органическими опорами сработала для меня лучше всего.

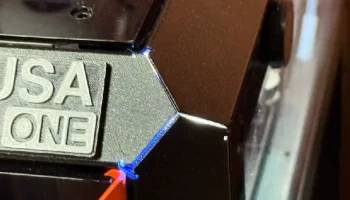

Чтобы установить колпачки, просто поместите их в соответствующий угол, поместив крючок одной руки в соответствующий зазор, и нажимайте на центр треугольной колпачка, пока два других крючка не встанут на место и колпачок не сядет плотно на углу.
Поскольку допуски для этой модели низкие и в случае, если крышка не зафиксируется на месте, как предпо��агалось, или если вы хотите улучшить герметичность, вы можете использовать клей для фиксации крышек. Я рекомендую черные термоклеевые стержни диаметром 7 мм (это то, что я использовал), потому что они очень хорошо герметизируются и могут быть удалены без остатков, если вы хотите снять колпачки.
Температура металлических частей каркаса не превышает 70°С даже при печати поликарбонатом. Так что горячий клей здесь можно использовать безоп��сно. В противном случае вы не сможете прикасаться к поверхности корпуса при печати высокотемпературными материалами. :-)
Пожалуйста, покажите мне результаты печати и пришлите мне фотографии ваших моделей. Мне нравится видеть, как вы используете эту модель. Если у вас есть идеи по улучшению, не стесняйтесь присылать их мне в комментариях. Я постараюсь учесть ваши предложения и модифицирую модель для особых нужд, если вы попросите меня об этом.
И конечно лайк <3 или оценка ⭐ дизайну всегда приветствуются.
удачной печати,
кламикра
