Специальный вентиляторный канал Qidi Q2............

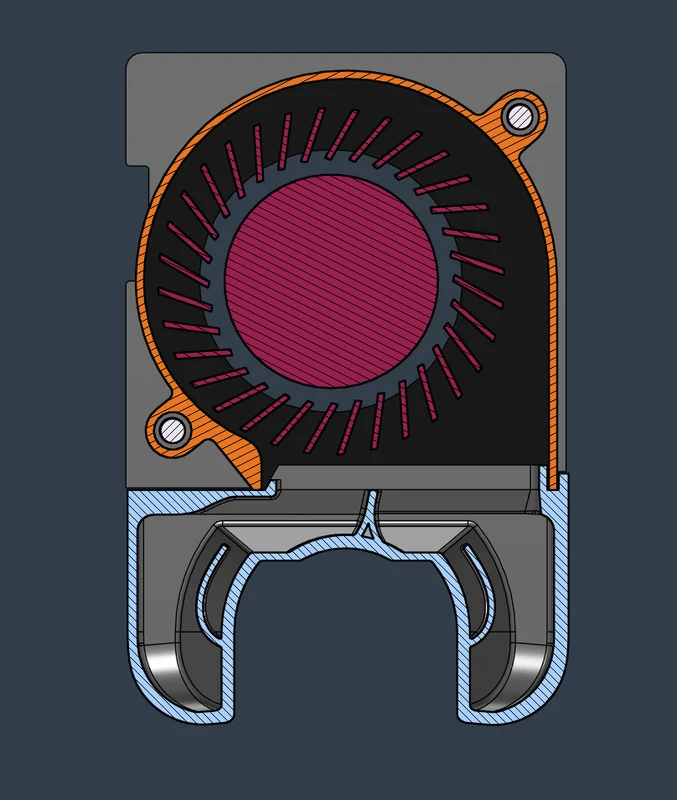

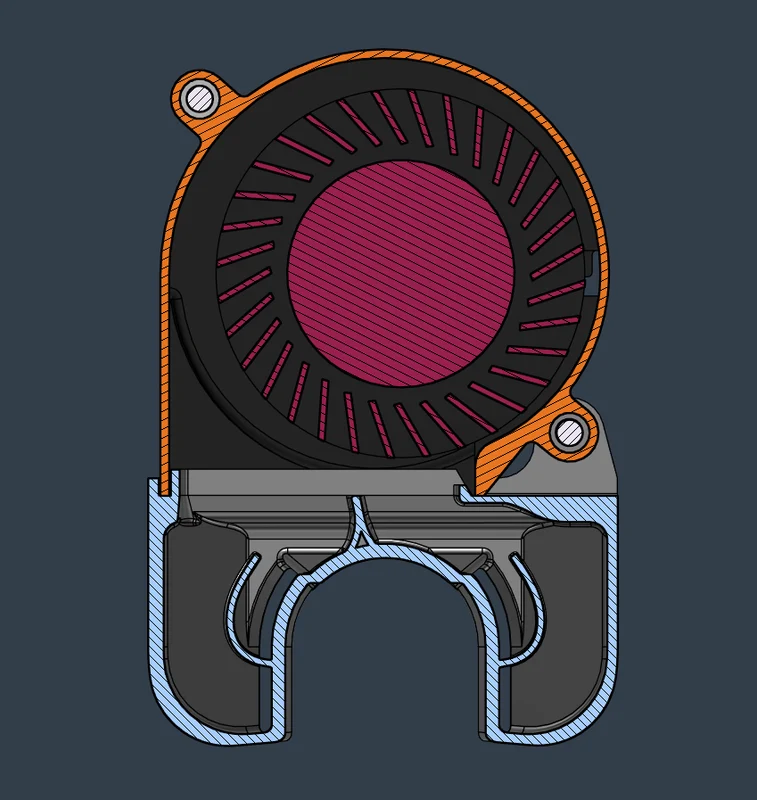

Стандартный канал охлаждения на Q2 очень разбалансирован, в результате чего левая сторона страдает от плохого охлаждения. Я разработал этот воздуховод и крепление для вентилятора, чтобы исправить это и одновременно улучшить эффективность охлаждения. Это значительно лучше. Он также намного легче, что должно улучшить результаты формирования входных данных и производительность принтера. Файл STEP предоставляется, поэтому не стесняйтесь вн��сить изменения или корректировки.
Журнал изменений
19.11.2025: Я отрегулировал воздуховод, чтобы вокруг хотэнда был зазор, поскольку V1 мешал ему. Кроме того, я добавил встроенные опоры, чтобы модель печаталась под углом 45 градусов, что лучше для общей внутренней геометрии. Вам все равно потребуется включить опоры для поддержки области, соединяющей две половины выпускных воздуховодов.
спецификация
М3х20мм х 2
Шестигранные гайки M3 или аналогичные
Печать
Для печати используйте ABS/ASA или аналогичные термостойкие материалы. Я предоставил файл .3mf, в котором уже нарисованы все необходимые опоры.
Сборка

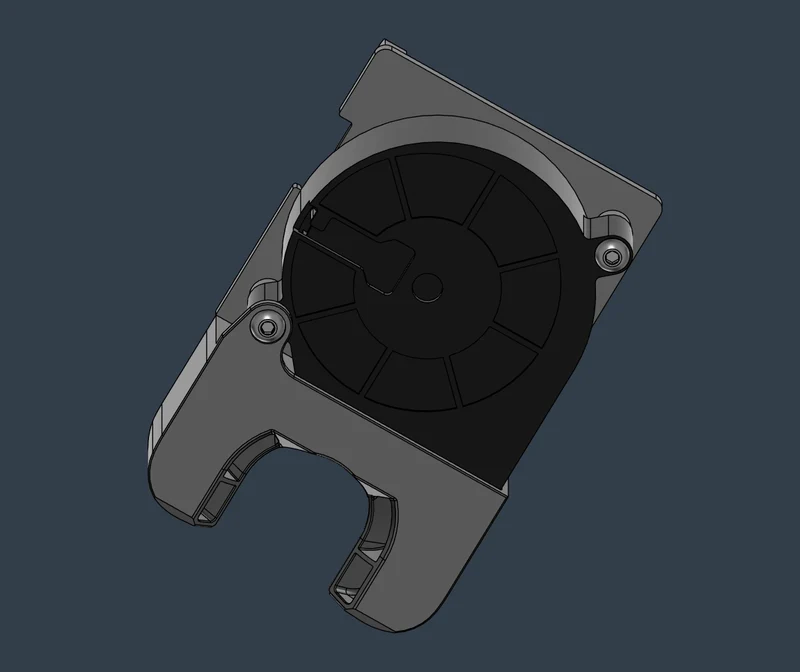

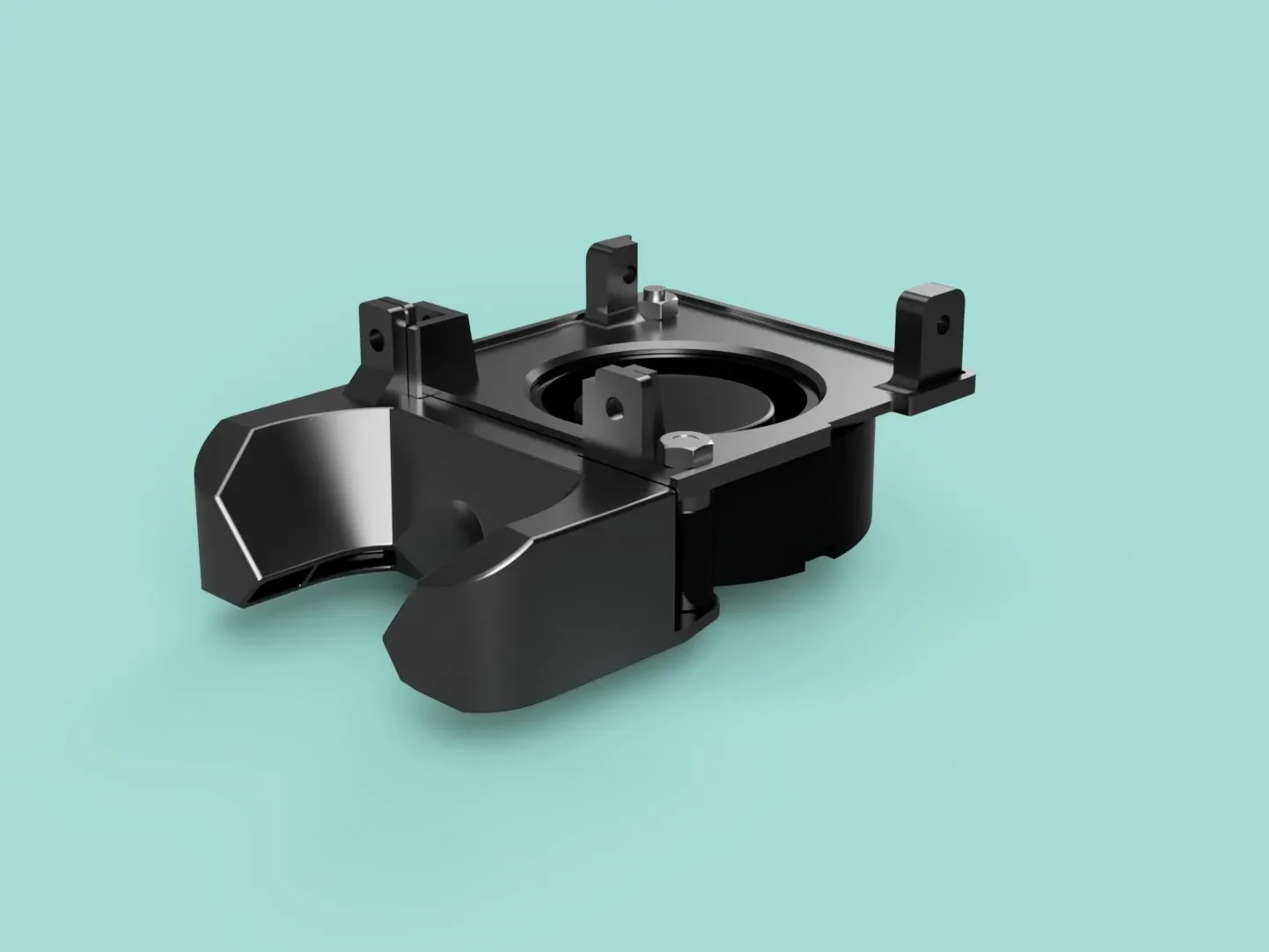

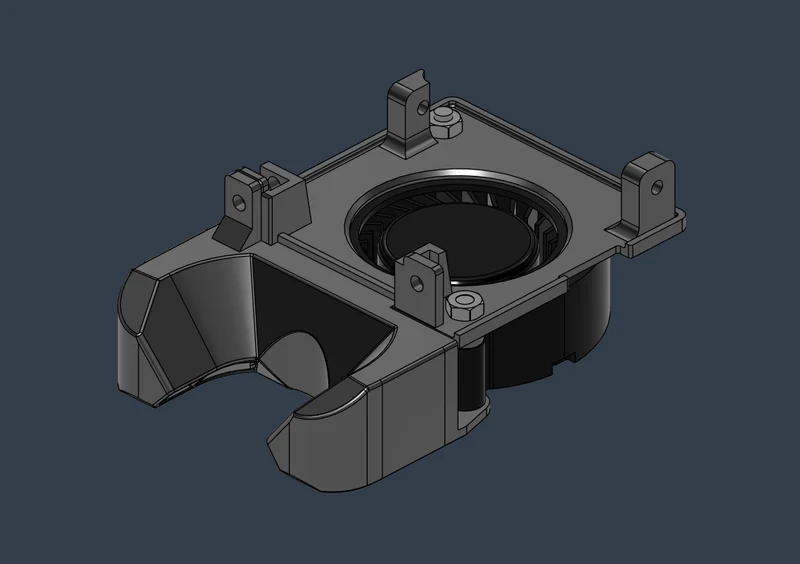

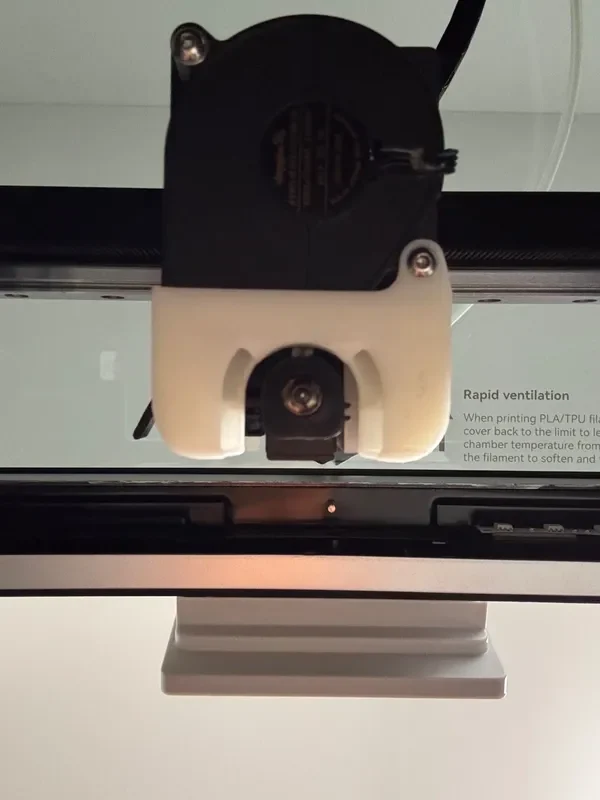

Распечатайте одно крепление вентилятора, воздуховод и две прокладки. Используйте винты M3 диаметром 20 мм, закрепленные шестигранными гайками M3 или аналогичными гайками. Показанная ниже версия представляет собой более раннюю версию, в которой не было выреза для кабеля. Предоставленный делает.
Важные примечания

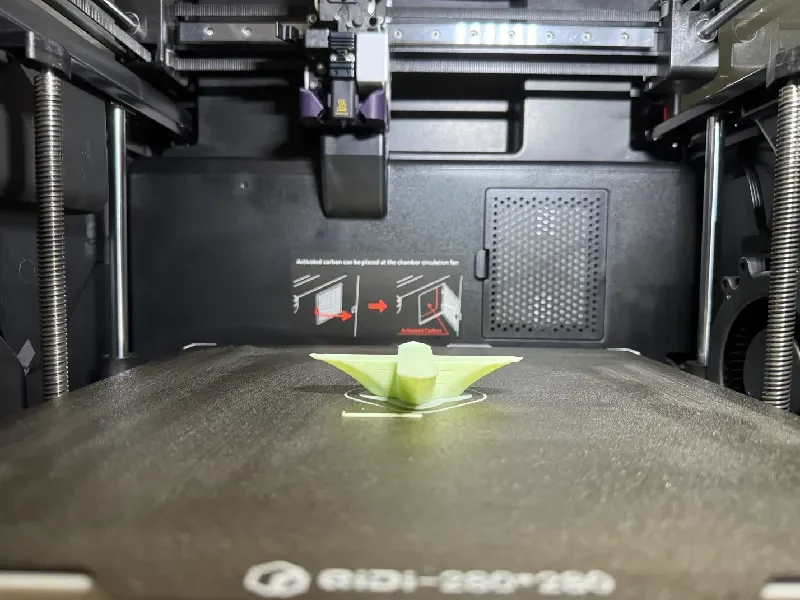

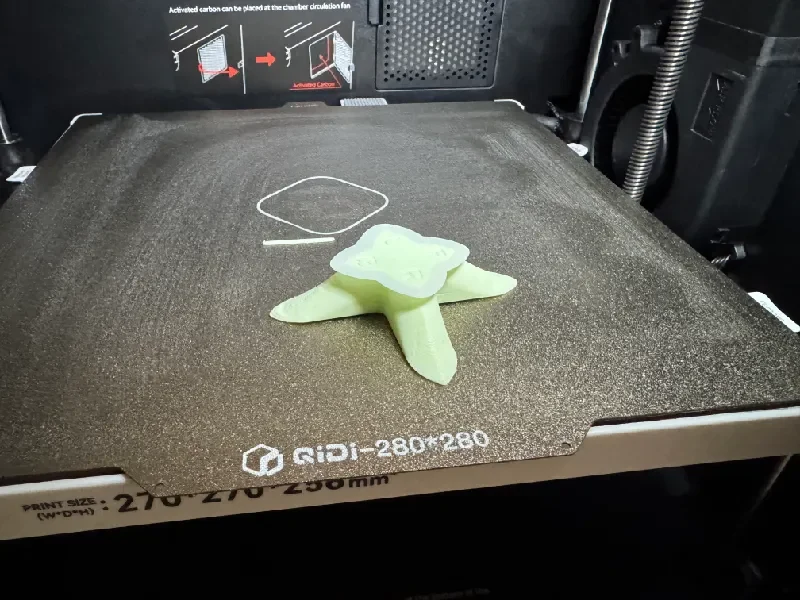

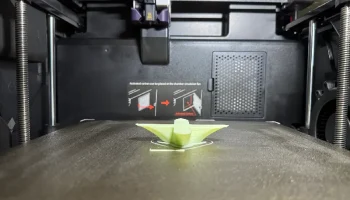

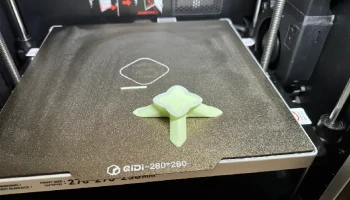

Штатный вентилятор плохой. Хотя сам воздуховод значительно лучше стандартного, он не преодолеет ограничений плохого вентилятор��, поскольку именно он отвечает за движение воздуха. Я бы очень рекомендовал вентилятор от GDSTime или медоеда с широким выходным отверстием, если вы хотите еще большего охлаждения. В основном я печатаю ASA и подобные материалы, поэтому стандартного вентилятора вполне достаточно. Вы можете увидеть изображения с тестом на свес, выполненным с помощью стандартного вентилятора.
