Минималистичный корпус BC-250
Обновления
10 февраля 2026 г.: Монтаж блоков питания стал более открытым, что позволяет использовать блоки других брендов, например Fortron или Apevia. Кроме того, появилась новая версия модели 200, у которой теперь те же детали задней части и ручки, что и у модели 240. Вы можете распечатать обе лицевые стороны и попробовать!
07 февраля 2026 г.: активное охлаждение [задняя панель и блок питания] и улучшенный воздушный поток для модели 240.
Введение

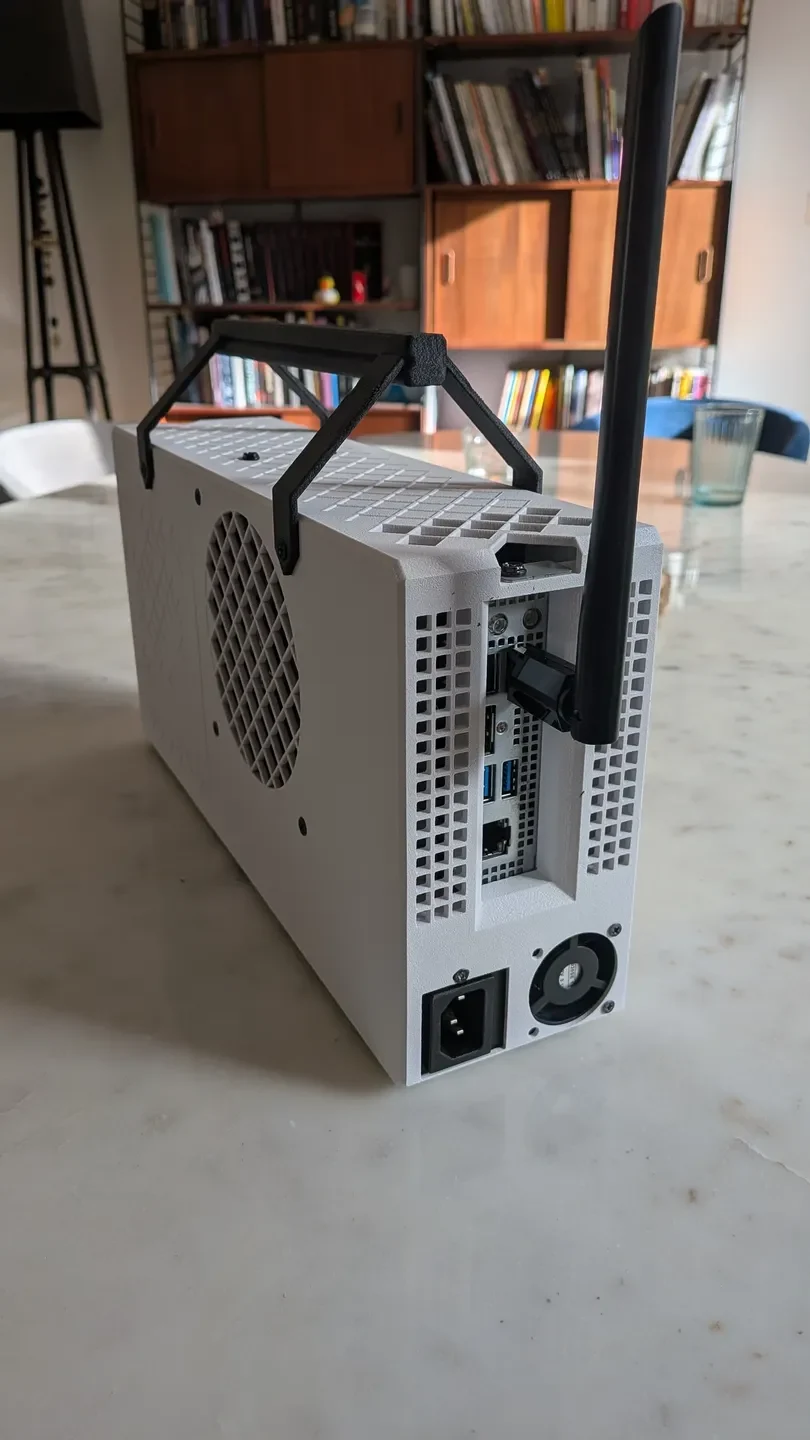

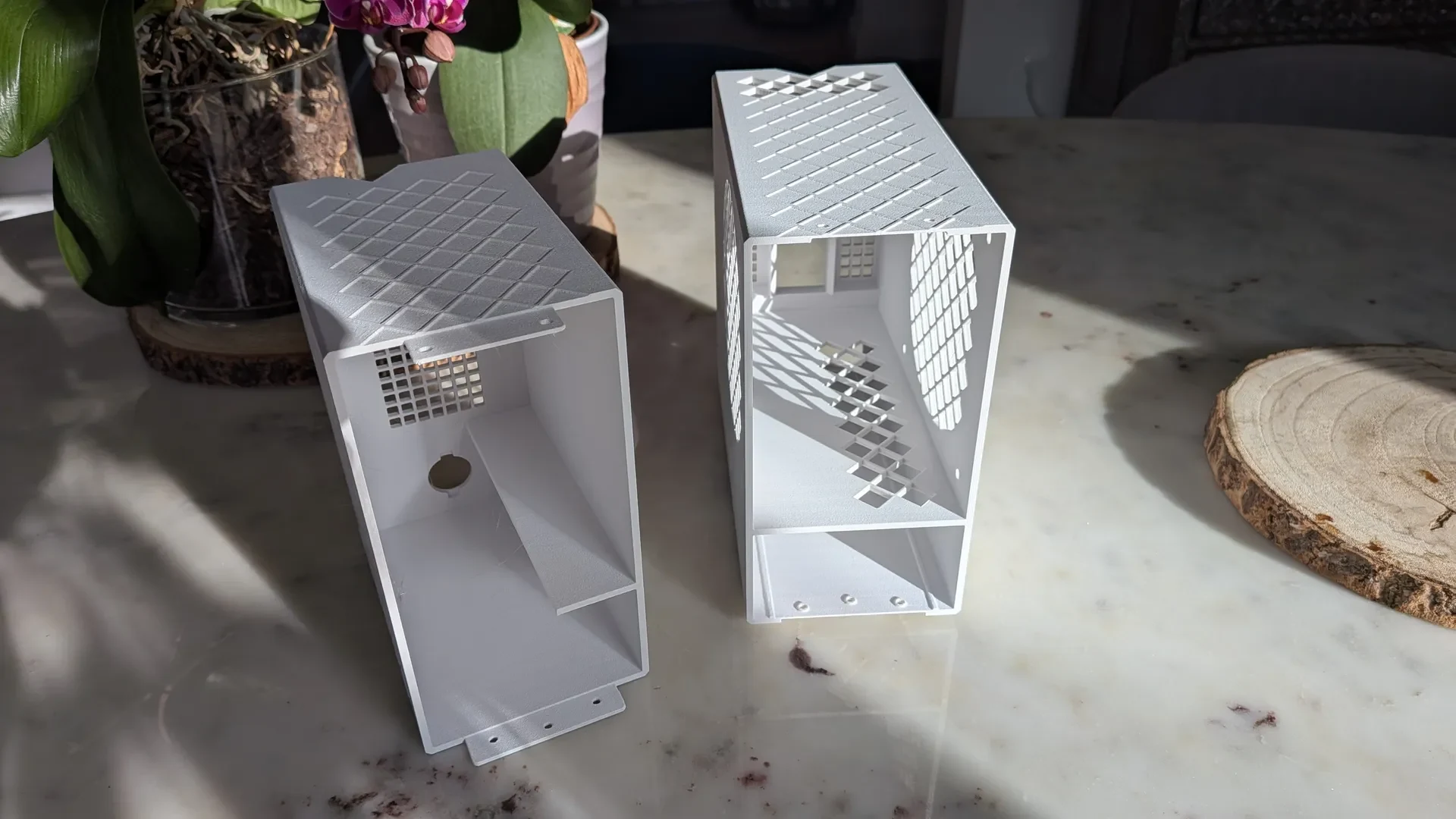

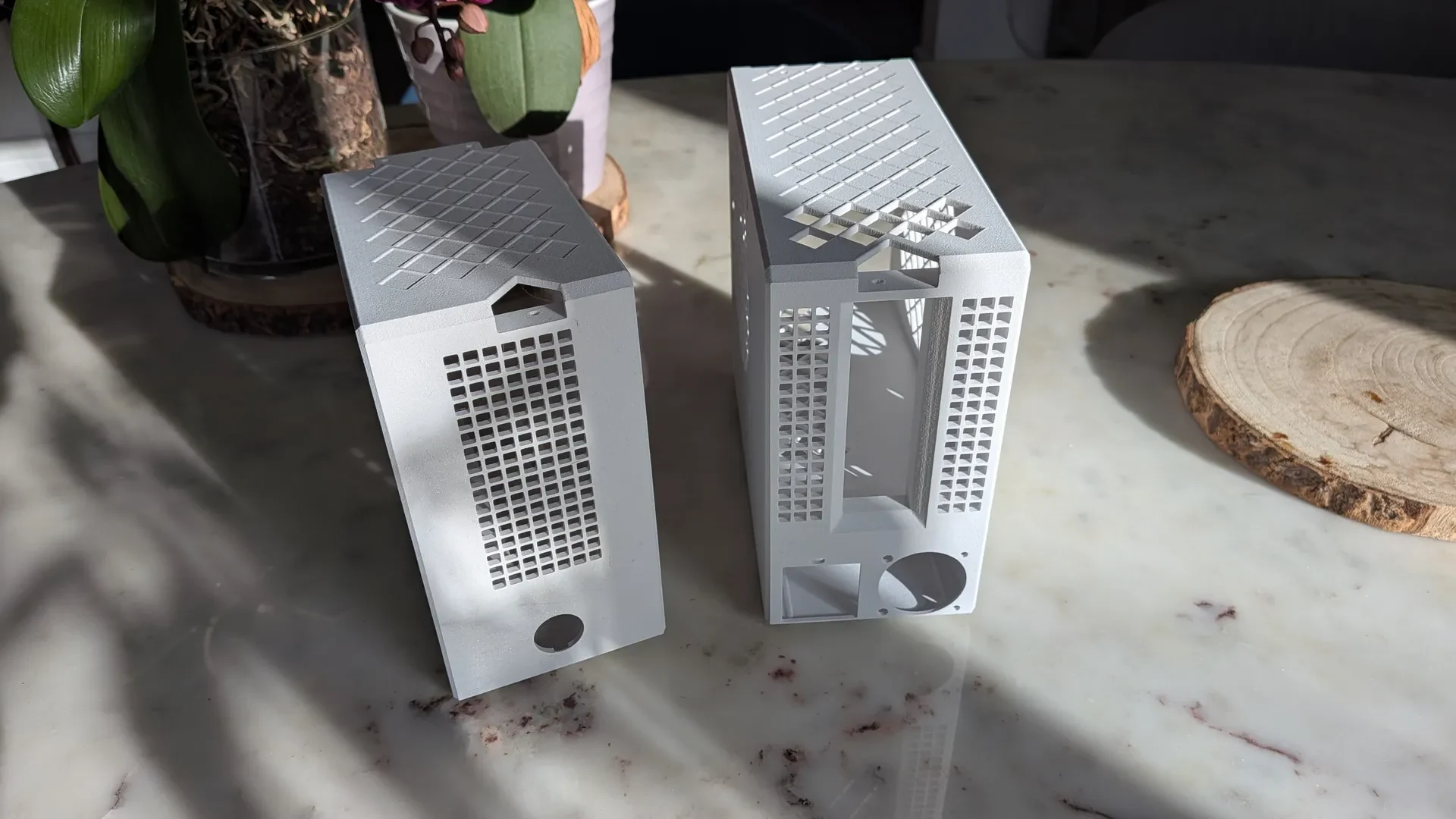

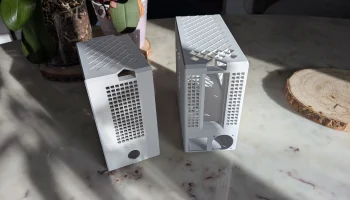

Этот набор корпусов был разработан для экспериментов с платой BC-250 при различных конфигурациях воздушного потока. Мне нужен был простой дизайн для печати — 2 штуки, без выступов, требующих поддержки.
в итоге у меня получилось 2 варианта
Модель
Вентиляторы / Компоновка
Ориентация вентилятора блока питания
Лучше всего с
Ожидаемая стабильная частота Furmark (*)
200
1 вентилятор размером 120 x 25 мм с боковым нагревом (высокое статическое давление)
1 передний вентилятор 80x15 мм (вытяжной)
Впуск
Радиатор с закрытыми ребрами
Процессор: 3700 МГц
Графический процессор: 1850 МГц
Комбинированная мощность ~ 125 Вт
240
1 вентилятор 120x25 мм с боковым нагревом (высокое статическое давление)
1 вентилятор размером 120x15 мм с боковым нагревом (подойдет и 120x25 мм)
Выхлоп
Радиатор с открытыми ребрами
Процессор: 3800 МГц
Графический процессор: 2120 МГц
Комбинированная мощность ~ 160 Вт
(*) это частоты, которых мне удалось достичь после 5 минут работы с FurMark. Обратите внимание, что это полностью зависит от имеющегося у вас кремния, выбранной вами модели вентилятора, качества теплового контакта между APU и радиатором и того, насколько высоко вы выберете тактовую частоту вашего процессора.

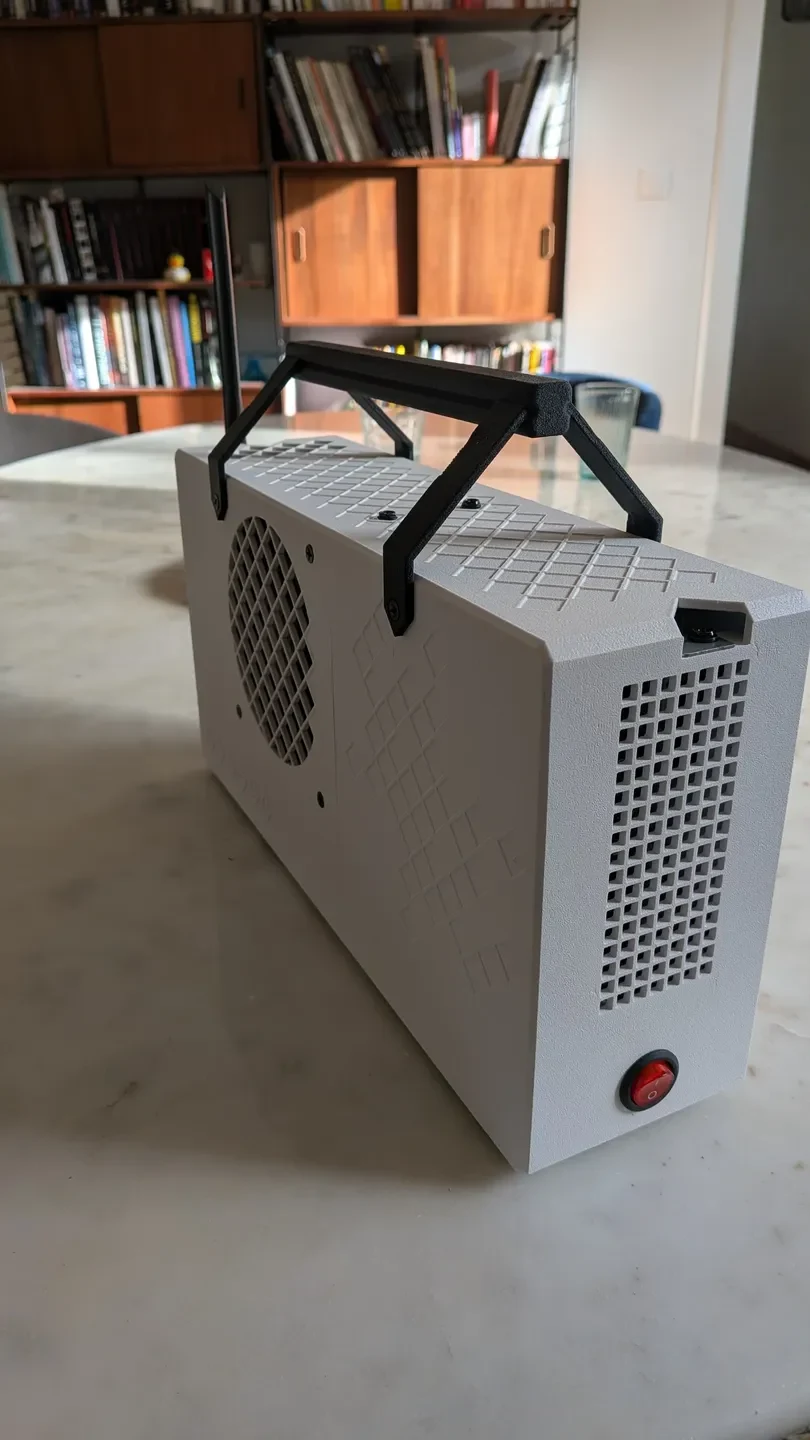

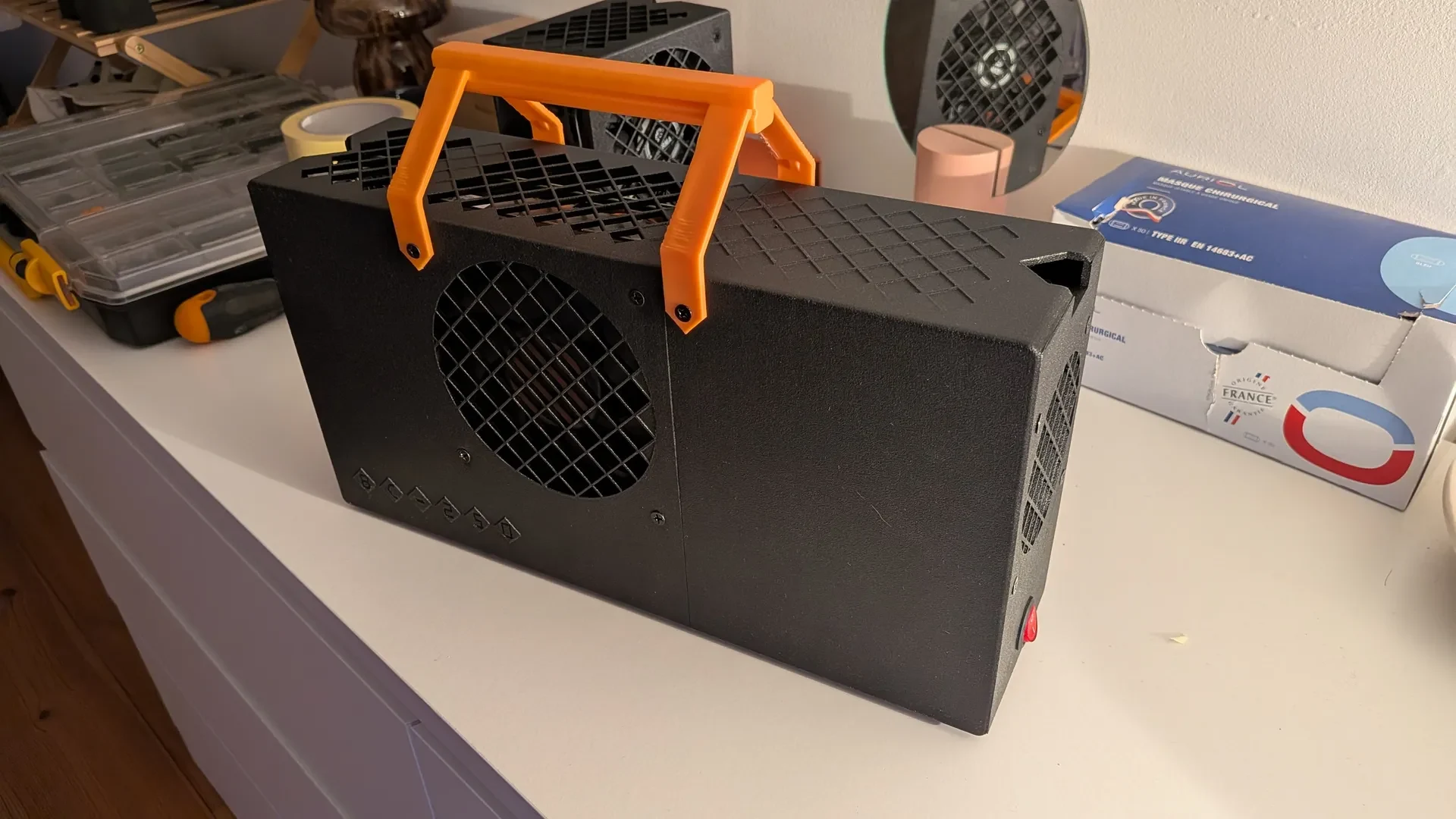

Ручка идет в качестве бонуса. Это не только полезно, но и делает корпус более прочным (крепится винтами для вентилятора).
Если у вас открыты плавники, обязательно выбирайте модель 240, она способна рассеивать около 160 Вт под нагрузкой и охлаждает как блок питания, так и видеопамять.
Требования
Источник питания: блок питания Flex ATX (например, Metalfish 300 Вт)
Охлаждение:
Вентилятор APU: высокое статическое давление 120 x 25 м�� (например, ARCTIC P12 Pro PST)
Передний вентилятор (модель 200): 80 x 15 мм (например: ARCTIC P8 Slim PWM PST)
Вентилятор на задней панели (модель 240): рекомендуемый размер 120 x 15 мм (например: ARCTIC P12 Slim PWM PST). Модель диаметром 25 мм также подойдет.
Кнопка питания на передней панели: кнопка питания ATX 21 мм (см. справочное изображение)
Рекомендации по печати (сопло 0,4 мм)
Нить:
мои прототипы были напечатаны с использованием PETG-GF. Я не получил удовлетворительных результатов при использовании PLA для рукоятки, но ваш результат может отличаться...
~690 г нити для чехла
~40 г нити для ручки
Параметры нарезки:
Автоматически расположите детали, затем поверните на 45°.
Поддержка не требуется
Без полей (не стесняйтесь использовать клей)
Петли для стен: 3
Заполнить-Многострочный: 3
Время печати: ~14 часов сзади + ~10 часов спереди.
Рекомендации по монтажу
За исключением винтов вентилятора, используйте винты для ПК диаметром 3,5 мм (отверстия имеют резьбу).
Применяйт�� силу осторожно, PETG не очень прочный и разорвется, если затянуть слишком сильно.
Крепление задней части
Сначала установите и прикрутите блок питания с уже подключенными кабелями.
Примечание 1. Вы можете безопасно снять верхнюю крышку блока питания, особенно модели 240, поскольку к нему поступает значительный поток воздуха от бокового вентилятора.
Примечание 2. Поверните вентилятор блока питания так, чтобы он всасывал воздух в модел�� 200 и выбрасывал воздух в модели 240.
Установите боковой вентилятор(ы).
Примечание 1. В модели 240 оба вентилятора должны быть настроены как приточные.
Установите плату BC-250 на опору кронштейна (1 винт).
Подключите разъем PCIe к плате
Подключите вентилятор(ы) к плате
Монтаж передней части
Установите коммутатор ATX. Сначала вам нужно будет снять разъемы; перед снятием отметьте их положение (например, 1-M-0). Подключите переключатель после установки в корпус.
Только для модели 200: прикрутите передний 80-мм вентилятор к корпусу и подключите его к Y-кабелю или вентилятору APU.
Примечание: передний вентилятор должен вытягивать воздух. Однако вы можете попытаться настроить его как приточный, но в таком случае не забудьте также перевернуть вентилятор блока питания, чтобы оба вентилятора перемещали воздух в одном направлении.
Подключите коммутатор ATX к блоку питания.

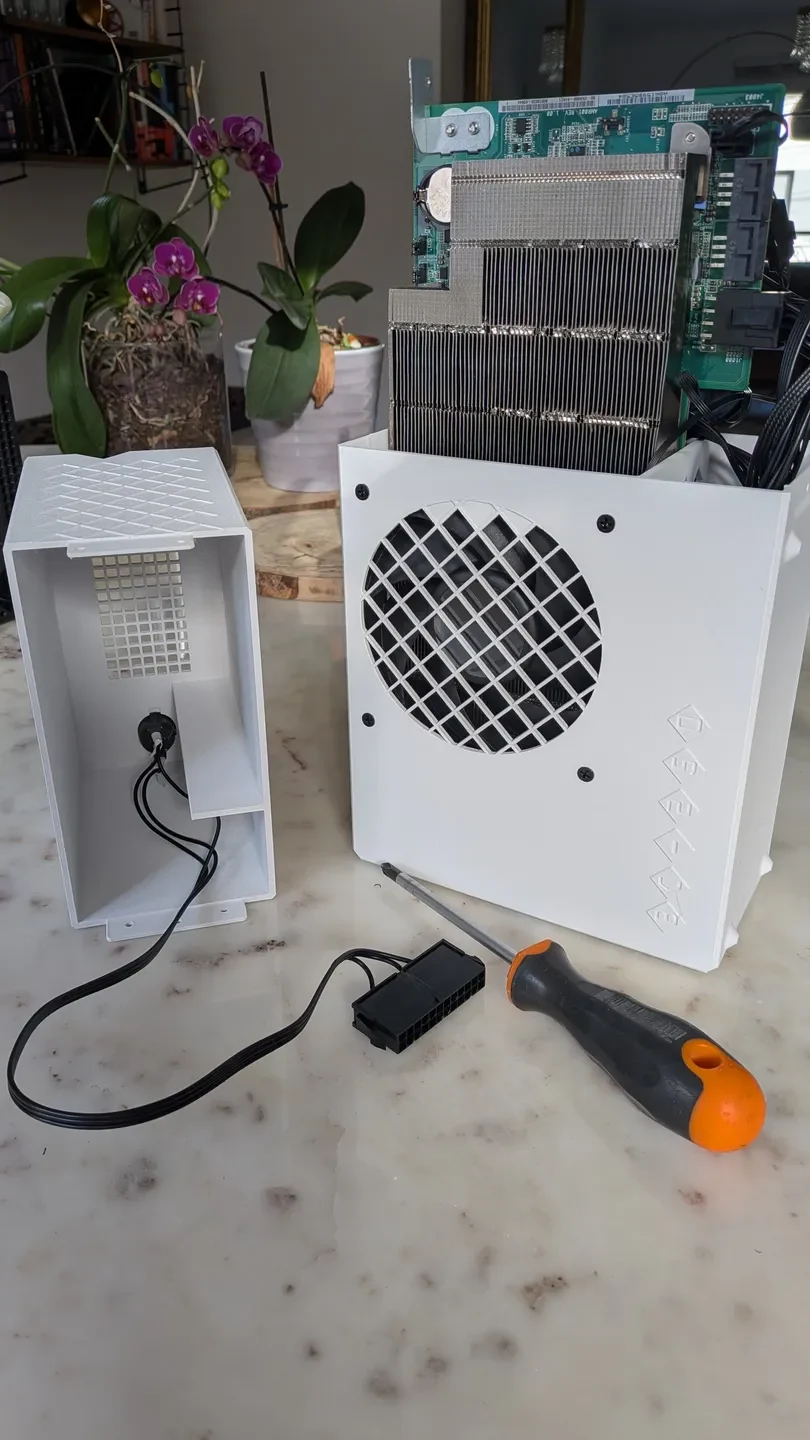

Окончательная сборка
Поместите заднюю сторону вертикально (BC-250 должен оставаться в вертикальном положении).
Предварительно расположите лицевую часть сверху:
Проложите лишние кабели в сторону задней панели.
На модели 240 эта операция немного сложнее из-за наличия воздуховода со стороны радиатора. Чтобы не защемить кабель вентилятора APU, проложите его вдоль радиатора.
Как только передняя и задняя часть будут правильно выровнены,
