Модульные лотки для раскроя

Существует множество красивых и хорошо продуманных конструкций сборочных/сортировочных лотков, доступных для 3D-печати. Однако я никогда не находил ничего, что действительно отвечало бы моим практическим потребностям и желаниям. Часто они невероятно прочные и детализированные, поэтому каждый из них требует больших затрат на материалы, время печати и место для хранения. И тогда вы застряли с одним статическим макетом, который, возможно, никогда не будет идеальным для будущих проектов.

Около 5-6 лет назад я быстро набросал и распечатал несколько невероятно простых маленьких подносов для использования на работе. Просто квадратное плоское дно, тонкие прямые стенки и закругленные вертикальные углы, никаких других особенностей. Просто, быстро и дешево печатать из почти пустых катушек нити, которые в противном случае были бы выброшены. В конце концов я создал более крупную версию дл�� немного большего или большего количества предметов, в которую также можно было поместить 4 оригинальных лотка меньшего размера для удобства хранения. По иронии судьбы, эти простые подносы, вероятно, были моими наиболее часто используемыми дизайнами/3D-печатями, и я до сих пор использую их почти каждый день на работе.

Это попытка улучшить и расширить этот грубый дизайн, чтобы, надеюсь, сделать его еще более полезным.

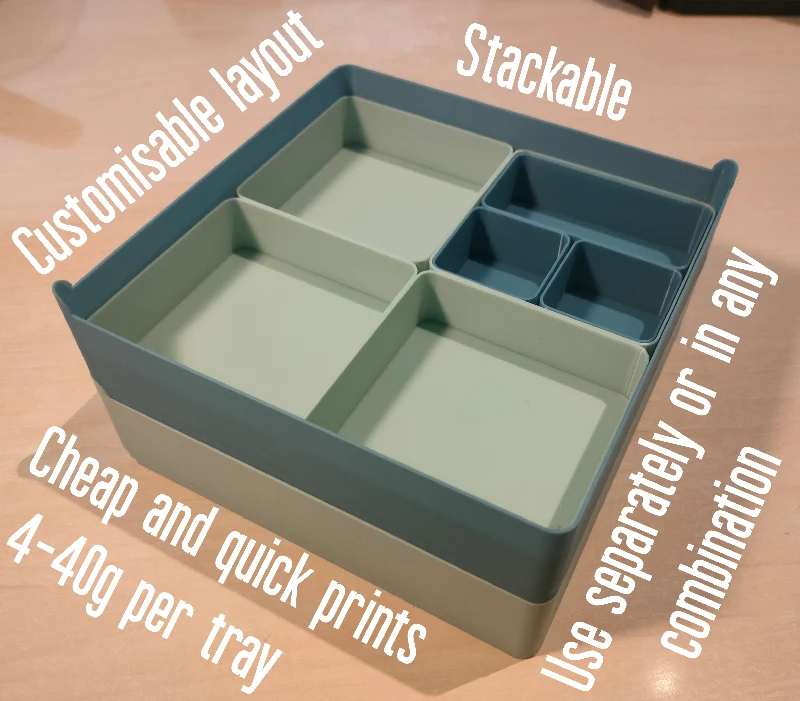

Особенности

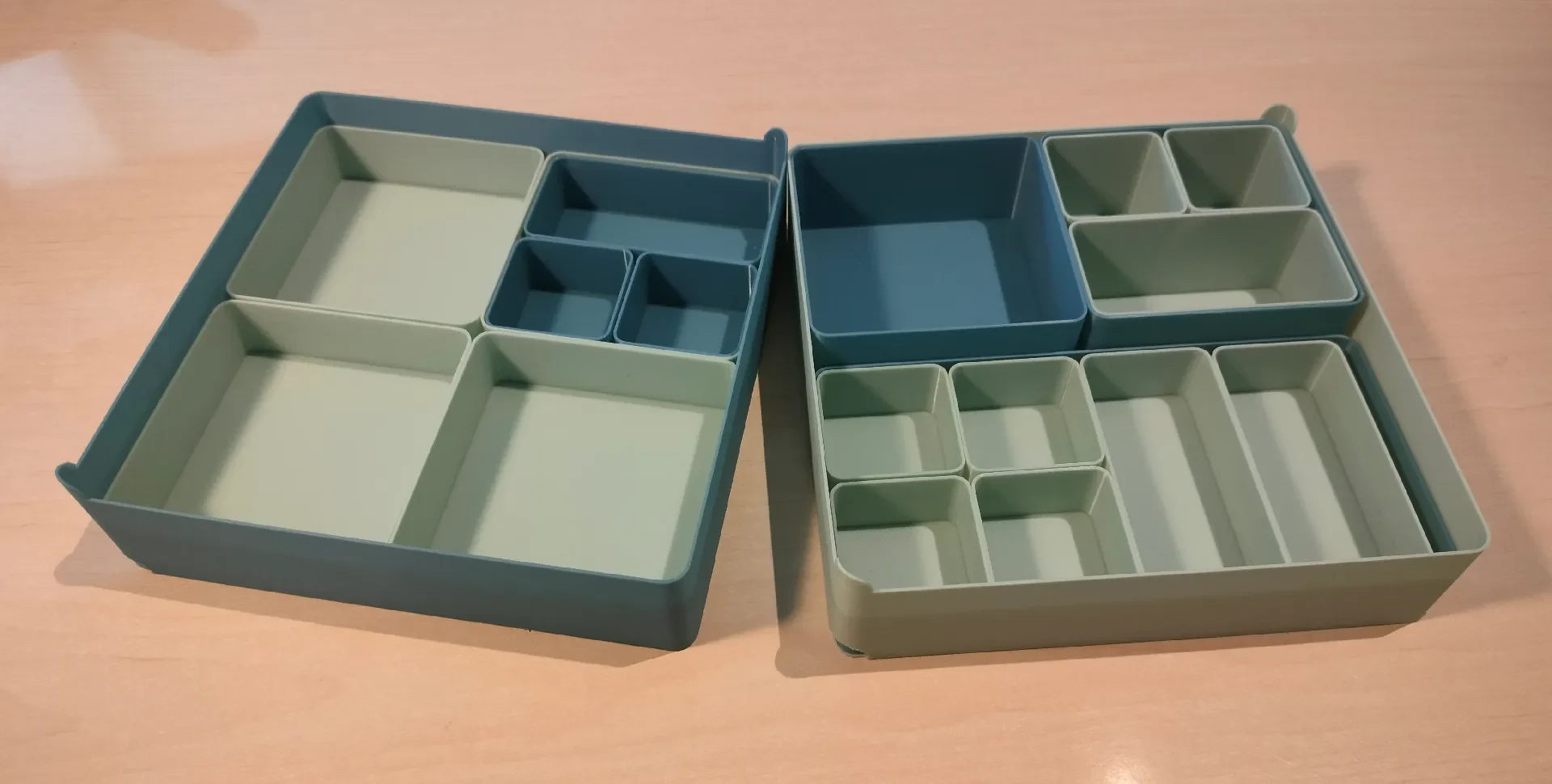

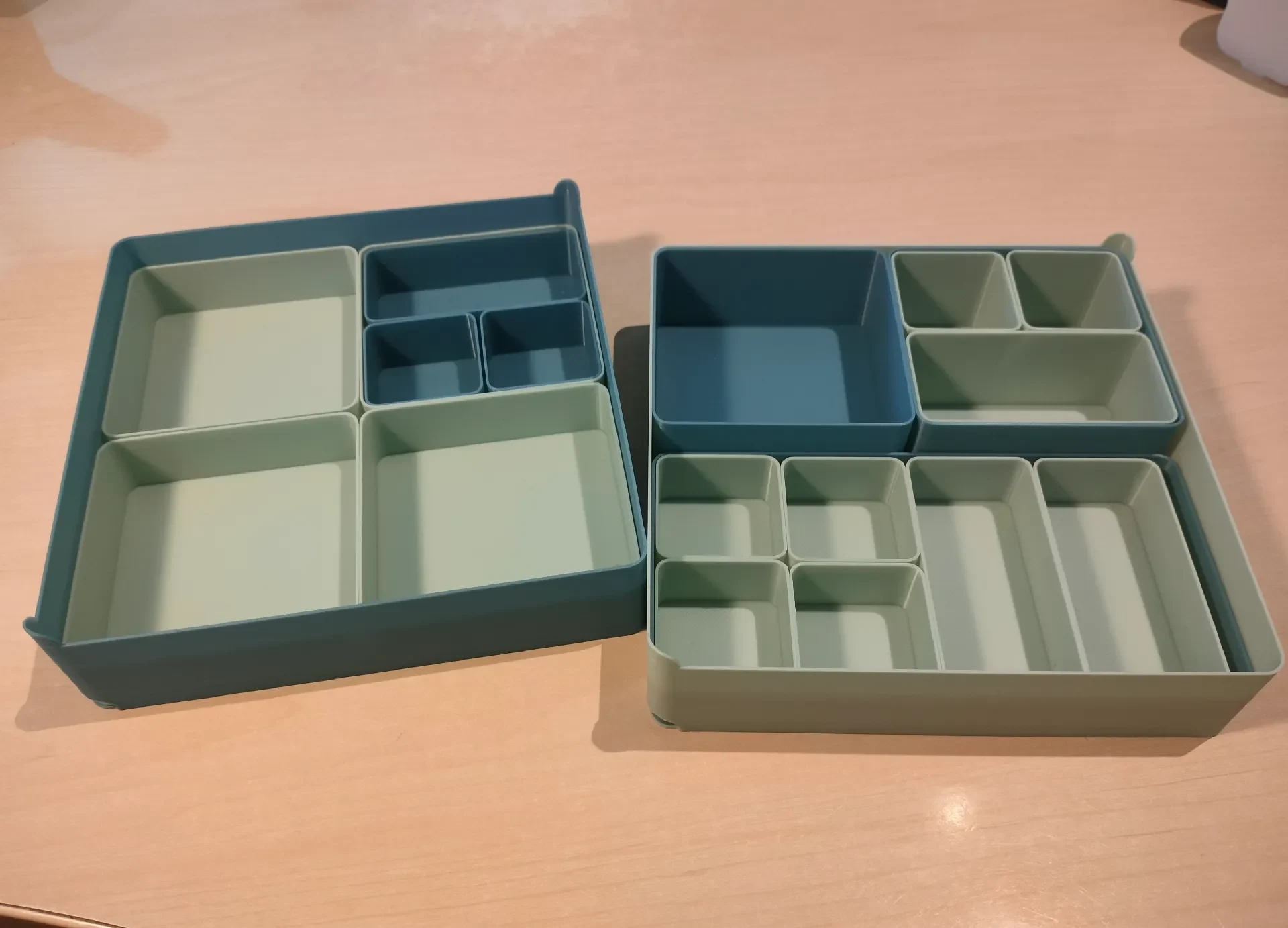

Вкладываются друг в друга, что позволяет быстро настроить количество и размер необходимых отделений.

Настраиваемый/обновляемый в дальнейшем. Просто распечатайте больше отдельных отделений любой формы и размера по мере необходимости.

Цветовое кодирование. Распечатайте отсеки разными цветами для сортировки предметов по цветовому коду.

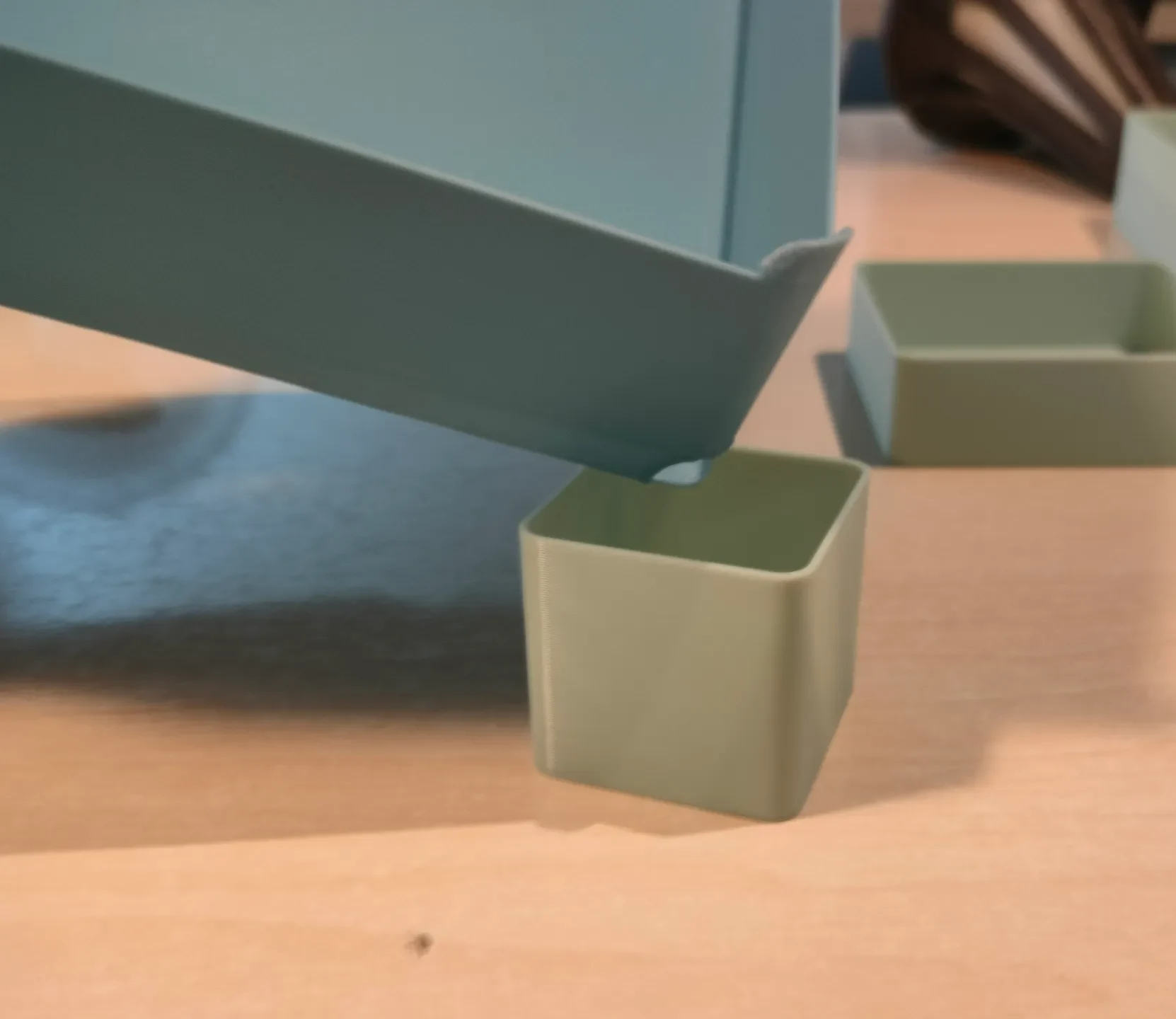

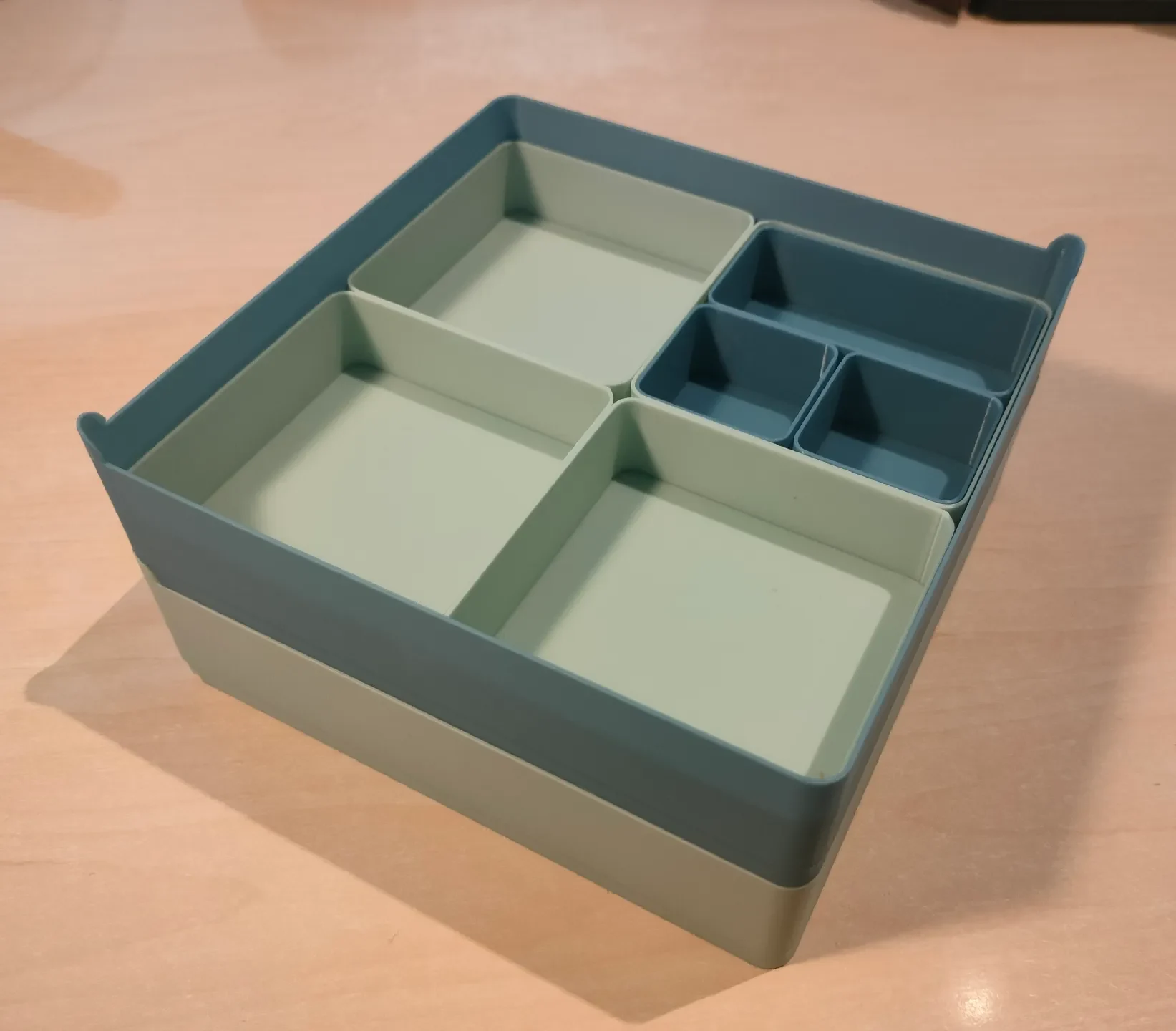

Штабелируемый для удобства хранения. Отверстия для кранов для штабелирования на внешнем лотке служат воронкой для пересыпания мелких сыпучих продуктов в небольшие бутылки, контейнеры и т. д.

Работает индивидуально или в любой комбинации как автономные контейнеры/органайзеры, экономя место на рабочей поверхности, если вам нужно хранить/сортировать всего несколько предметов.

Отдельные отсеки легко переносятся. Нужно взять один тип компонентов где-то еще для процесса в сборке? Просто вытащите отдельный лоток, возьмите его с собой и сразу поставьте обратно.

Храните что угодно. Мелкие детали, винты, LEGO, бусины, порошок, блестки, песок, вода, краска, смазочно-охлаждающая жидкость...

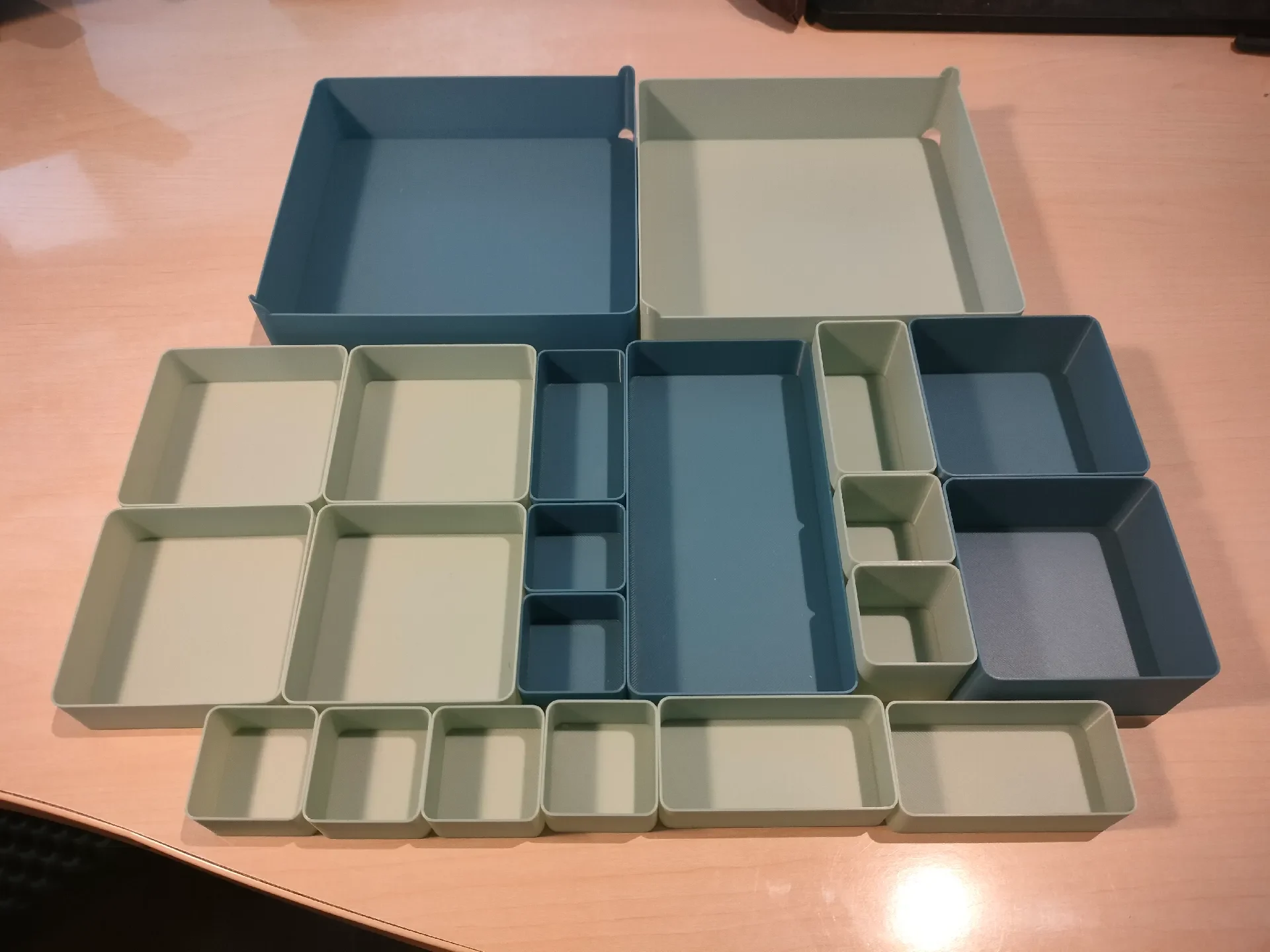

Дешево и быстро напечатать. В самом большом внешнем лотке используется всего около 40 г нити, а в самом маленьком — более 4 г. В «полных наборах», показанных на изображениях, использовано всего около 220 г. Идеальное и практичное использование для почти пустых катушек нити.

Низкая стоимость означает, что они становятся практически одноразовыми. Используйте лотки меньшего размера для краски, масла, жира, клея, горячих или грязных предметов и т. д. и выбрасывайте их, если они станут слишком неприятными/поврежденными. Также не будет большой потери, если вы их потеряете или кто-то «одолжит» их.

Разновидности

Все разновидности лотков имеют названия от 1 до 3:

Внешние большие штабелируемые лотки размером 150x150 мм.

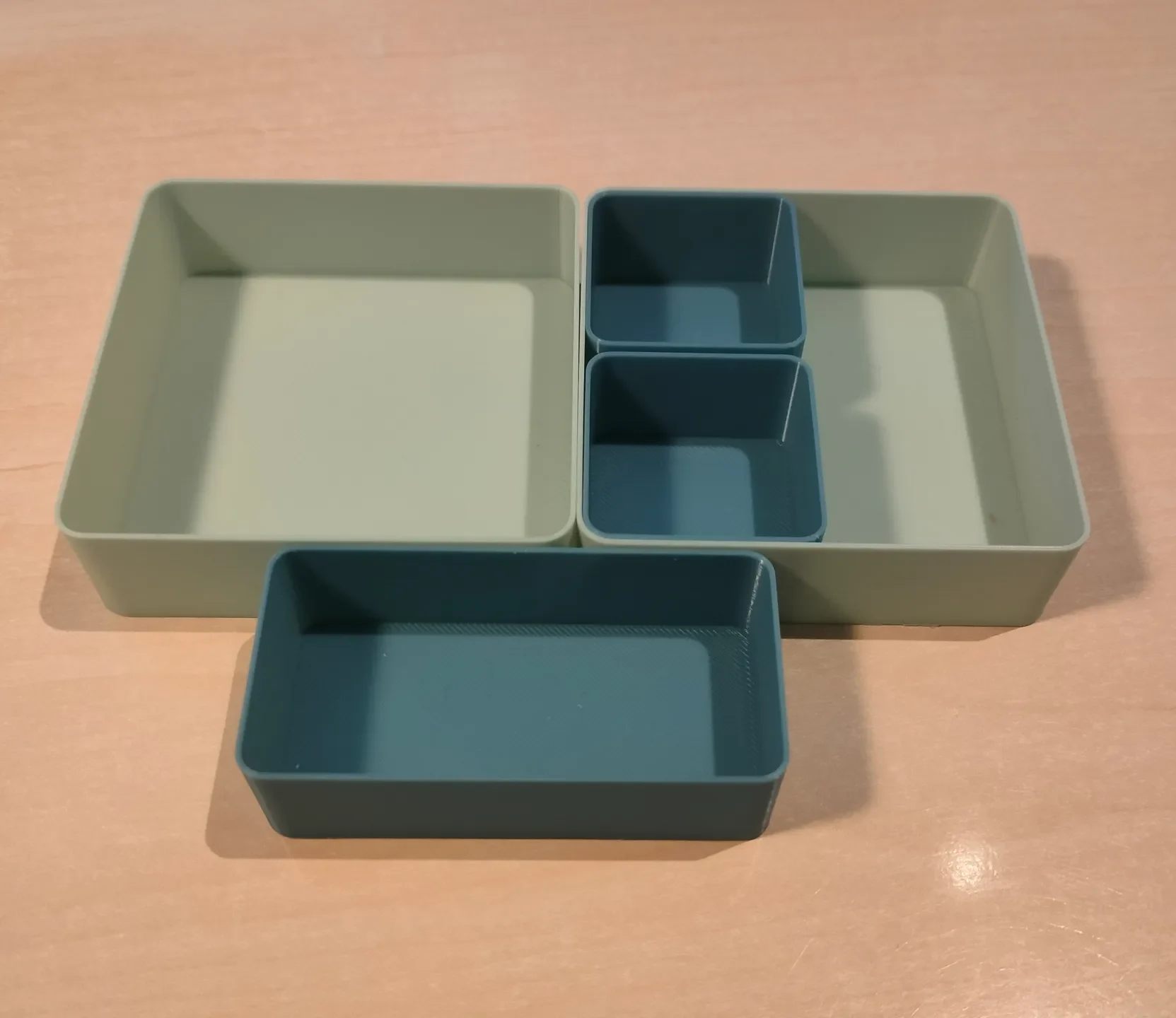

Лотки среднего размера, которые помещаются в лотки большего размера. Выпускается в «четвертной» версии 74x74 мм и «половинной» версии 74x148 мм.

Лотки наименьшего размера, которые помещаются внутри средних лотков. Выпускается в «четвертной» версии 35x35 мм и «половинной» версии 35x71 мм.

Лотки также выпускаются в «высокой» и «короткой» версии. Обычно я рекомендую «высокие» версии для хранения таких вещей, как жидкости, порошки, блестки и т. д., которые вы не хотите проливать, и «короткие» версии для винтов, мелких компонентов и других вещей, которые вы хотите взять пальцами.

Печать

Все лотки специально созданы для невероятно простой и быстрой печати, поэтому не требуется никаких специальных настроек или опор. Тем не менее, мои рекомендации:

Высота слоя: 0,2 мм в сочетании с «адаптивной» переменной высотой слоя 0,50. (эффективная высота слоя ~0,1-0,3 мм)

Брим: ВКЛ. Можно печатать и без него, но углы почти наверняка загибаются во время печати. Простая форма означает, что поля очень легко снять. Мне удалось пальцами отделить их все одним куском, а затем просто слегка поцарапать края, чтобы они выглядели красиво.

Печать нескольких лотков одновременно: «Завершение отдельных объектов». Значительно помогает уменьшить деформацию, поскольку в противном с��учае время печати для каждого t увеличивается.
