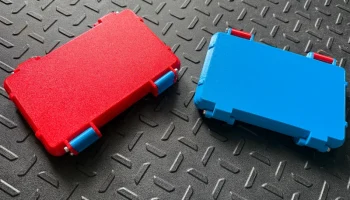

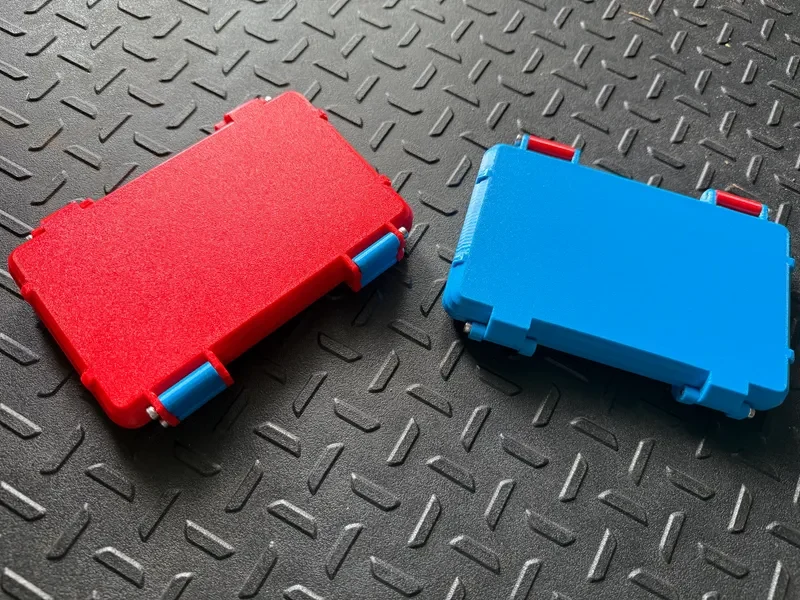

Параметрическая обжимная матрица для комплекта Pros Kit L...

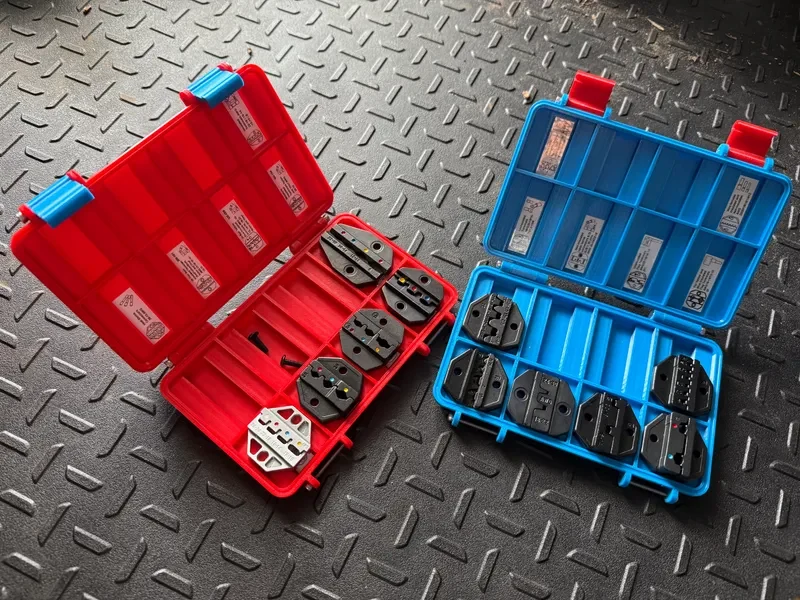

Коробка предназначена для размещения матриц шириной до 19 мм и до 38 мм (более короткий ряд) и 50 мм (длинный ряд). В нем находится мой самый широкий кубик (матрица для изолированных флагов 9PK-3003D42), а также самый длинный (9PK-3003D27).
Я включаю свой файл Fusion f3d, который можно настроить, изменив параметры функции. Обратите внимание, что коробка меньше минимальной глубины оригинальной модели «Rugged Box», переработанной в этом проекте, что потребовало некоторой ручной очистки ребер и защелки. Возможно, вам придется выполнить дополнительную очистку, если вы измените размер окна (перемещение разделов должно подойти).
Если вы повторно экспортируете крышку из f3d — обязательно положите ее ровно. В оригинальной модели он немного смещен по горизонтали.
В нижней половине коробки имеется прокладка, которую можно напечатать из ТПУ для обеспечения водонепроницаемости. Прокладка в моем STL на данный момент слита с коробкой. Если вам нужна эта прокладка — просто разделите нижнюю коробку на части в слайсере и распечатайте прокладку отдельно.

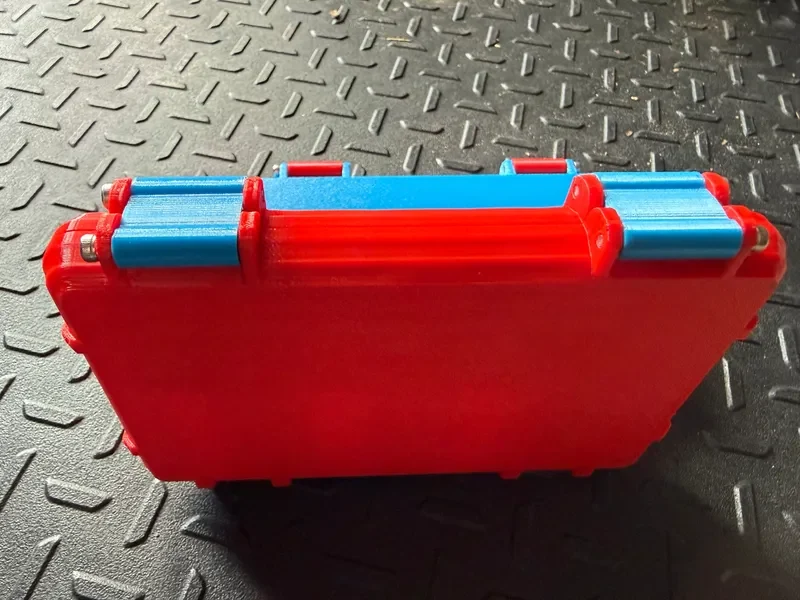

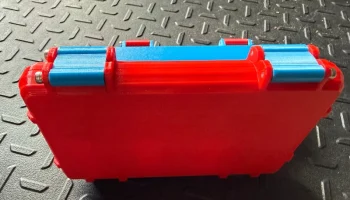

Для защелок требуются 4 болта М3 диаметром 30 мм.
Я напечатал из PETG с заполнением 15% и 4 периметрами, но его можно легко распечатать на других материалах. НЕ нуждается ни в каких опорах.

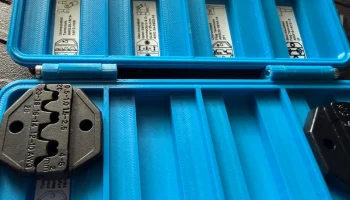

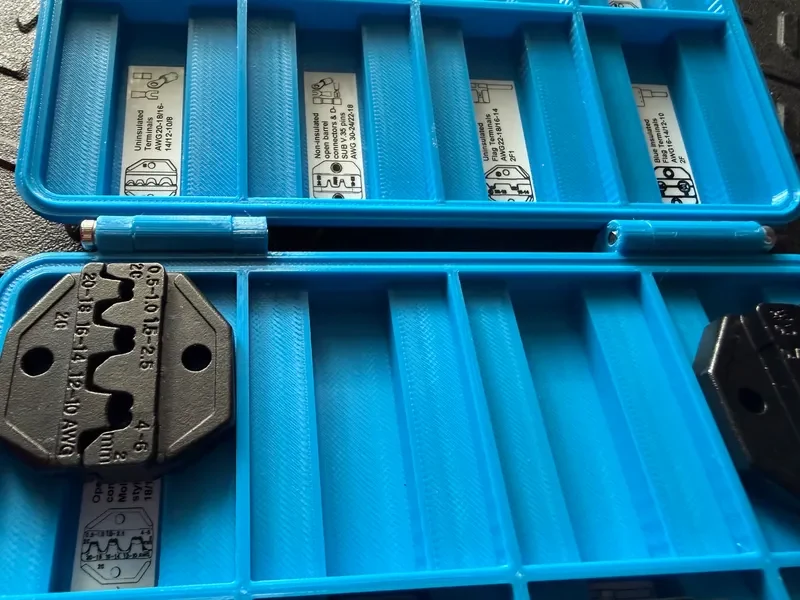

Для разметки слотов я использовал принтер этикеток Brother с лентой шириной 0,5 дюйма. Они опубликованы на https://www.thingiverse.com/thing:7374050.
Протестировано с помощью штампов:
300-058 | 2ч
9ПК-3003Д36
300-071 | 2F1
300-104
300-101 | 2Р
300-095
300-039
300-097
9ПК-3003Д27
9ПК-3003Д42 | 2F
Термоусадочная матрица Haisstronica
