Desk Stranding - Настольная лампа Death Stranding...........

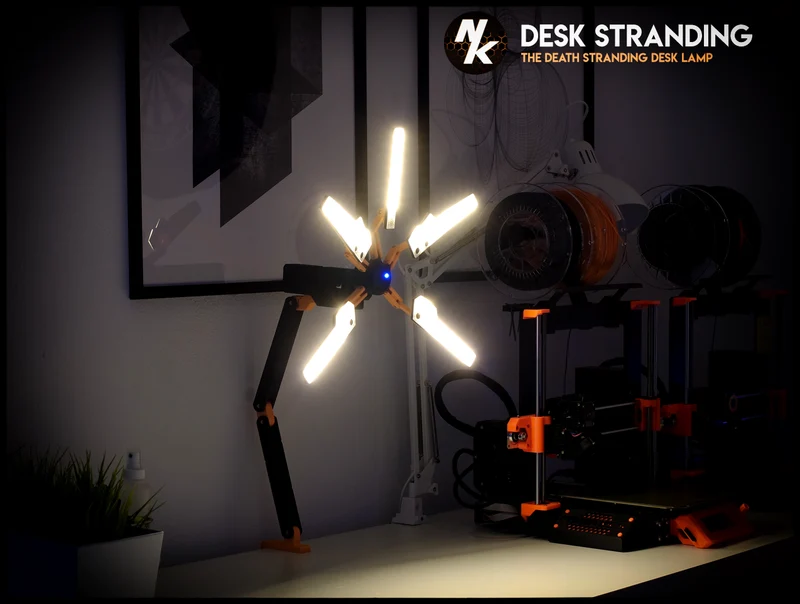

В настоящее время я играю в Death Stranding на своем ПК, и мне пришла в голову идея воссоздать сканер «Odradek» в качестве настольной лампы, поэтому я хотел бы представить вам лампу «Desk Stranding» (спасибо пользователю Reddit u/Typh_R, который придумал название).
На данный момент это один из моих крупнейших проектов, в котором всего необходимо 37 деталей (30 отдельных деталей).

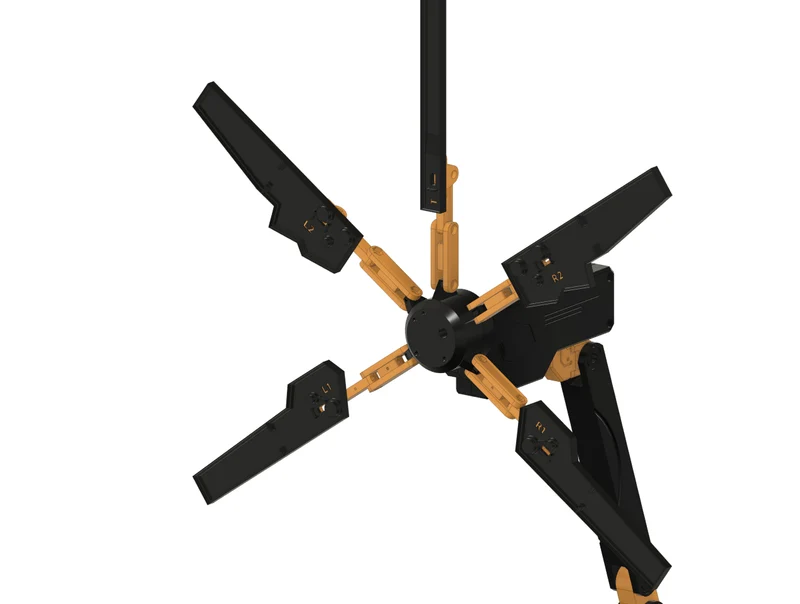

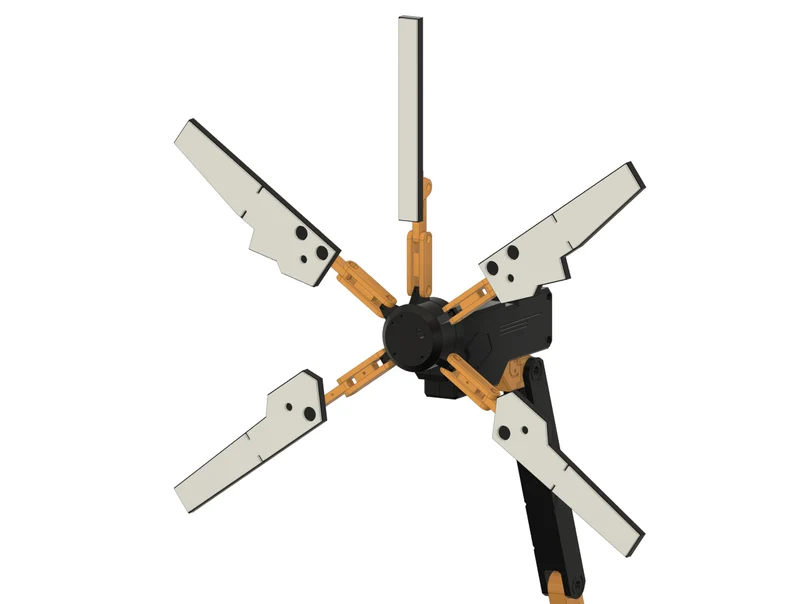

Я использовал скриншоты только для того, чтобы максимально точно воссоздать первоначальный вид, помня о возможности печати.
В итоге у меня получилось 4 разных .3mf, разделенных по цветовому стилю.
Для всех деталей не потребуются какие-либо опоры, и вам также не понадобится MMU для этого проекта, все изменения цвета основаны на слоях.
Требуется небольшая сборка, все необходимое вы найдете ниже!
Вы также можете использовать его в качестве реквизита для косплея, если в качестве источника питания вы используете батарейки или блок питания, внутри основного корпуса все еще остается м��сто для небольших источников питания.
Все детали помечены номером версии, поэтому вы можете легко обнаружить любые будущие изменения!
Примечание. На некоторых изображениях два источника света перевернуты, финальная версия имеет правильный первоначальный вид!
Особенности:
Полная совместимость с FDM без необходимости поддержки.
Переключатель включения/выключения

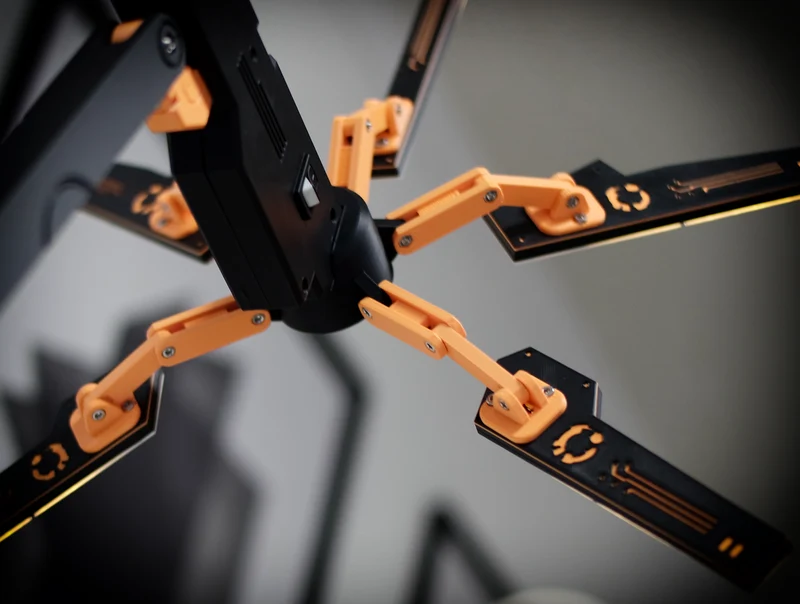

Невидимая проводка (каналы для проводов через петли)
Все фары полностью регулируются
Необходимое оборудование:
Провода 0,25 мм² (около 2 метров красный и черный)
Переключатель (21x15 мм [отверстие 13x20], стандартный размер, вот так)
Инструменты для пайки
Светодиодные ленты
1x светодиодный диод синий
Источник питания
10 винтов M3x4
15 винтов M3x12
5x Винт M3x20
21 гайка М3
5x Винт M4x20
5x гайка M4
Руководство по установке:
Нажмите здесь, чтобы просмотреть подробное руководство по эксплуатации (файл PDF).
Этот дизайн все еще может быть изменен, поэтому проверяйте наличие обновлений еще раз (я уже внес некоторые изменения после того, как сделал фотографии, поэтому они могут отличаться от печатной версии).
Удачи с лампой!
Список изменений:
08.09.2020: Дата выхода
10.09.2020: Добавлены зубцы в петли ни��ней части для предотвращения сползания лампы вниз (плюс несколько мелких доработок)
11.09.2020: Добавлено исправление для «desk-mount-to-body-joint-2.stl», в обновленной версии отсутствовало выдавливание (приносим извинения за причиненные неудобства)
15.09.2020: Зубья стали немного тоньше.
19.09.2020: Добавлены каналы для проводов внутри кронштейна стола и разъем для настольного крепления до основания.
10.02.2020: Все части переименованы в V1; изменены допуски для «Винтового крепления к столу»
В качестве бонуса вот небольшая покадровая анимация лампы в действии:
+++++++++++++++++++++++++++++++++++++++++++++++
Если вам нравится этот файл или вам нужны некоторые корректировки, не стесняйтесь оставлять комментарии. Оценка или совет также приветствуются, и вы можете ознакомиться с другими моими дизайнами!
Удачной печати!
Распечатать инструкции
Все детали оптимизированы для печати FDM.
Используйте насадку диаметром 0,4 мм (или меньше).
Я советую использовать файлы .3mf (или gcode), так как все части уже выровнены и готовы к печати. Однако я также предоставил все файлы .stl!
Печать из PETG для большей долговечности.
Эта работа распространяется по лицензии Creative Commons NonCommercial. Пожалуйста, не продавайте никакие физические или цифровые копии.
