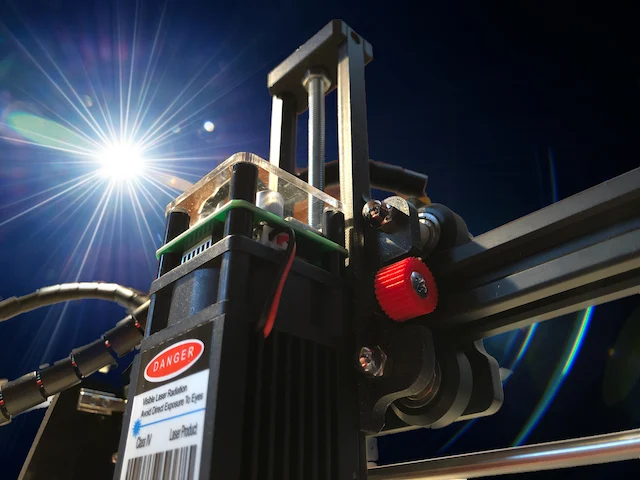

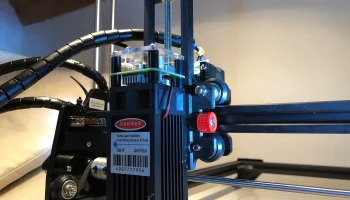

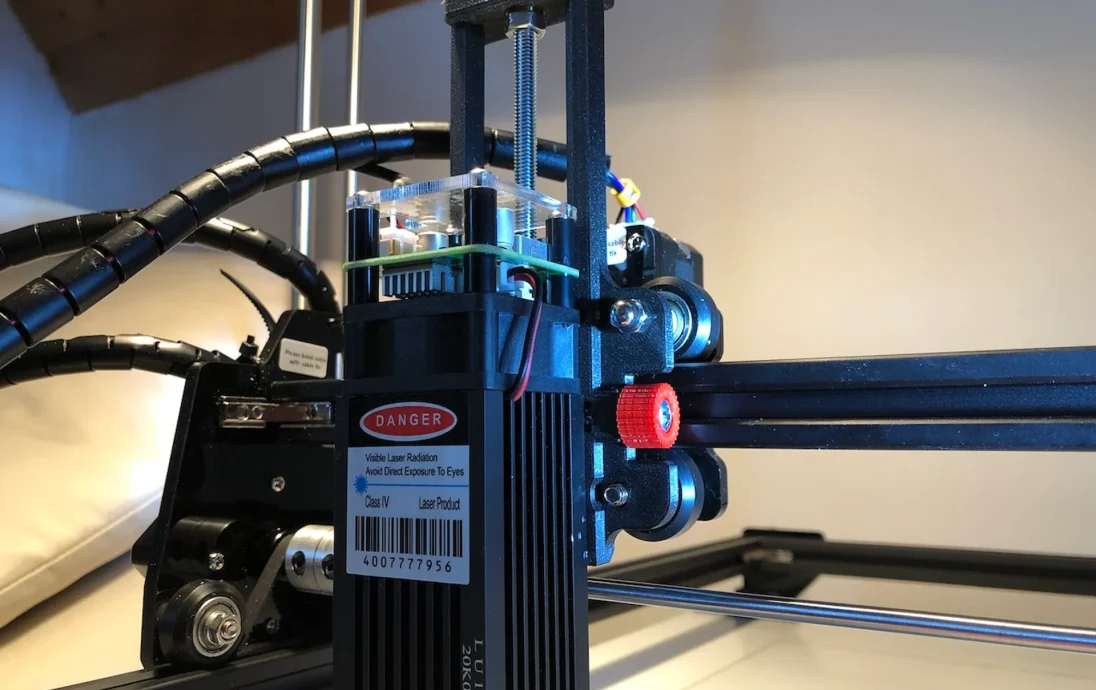

Лазерный лифтер - Ortur Laser Master 2 (20Вт)
Прежде всего, спасибо за публикации PLAY3Rone977 на Thingiverse, а также за ремиксы Crabe31350 и Spectra3D! Это ремикс от всех из них!
Посмотрев на эти модели, я увидел, что им нужно довольно много места (ось Y). Перемещение микропереключателя примерно на 15 мм вряд ли возможно без удлинения двух кабелей. Я начал создание своего устройства с целью получить устройство, которое было бы максимально компактным, относительно площади оси Y и, что не менее важно, оси X.

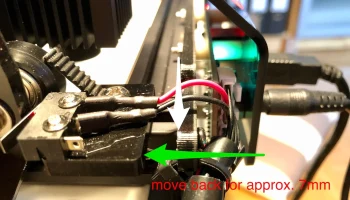

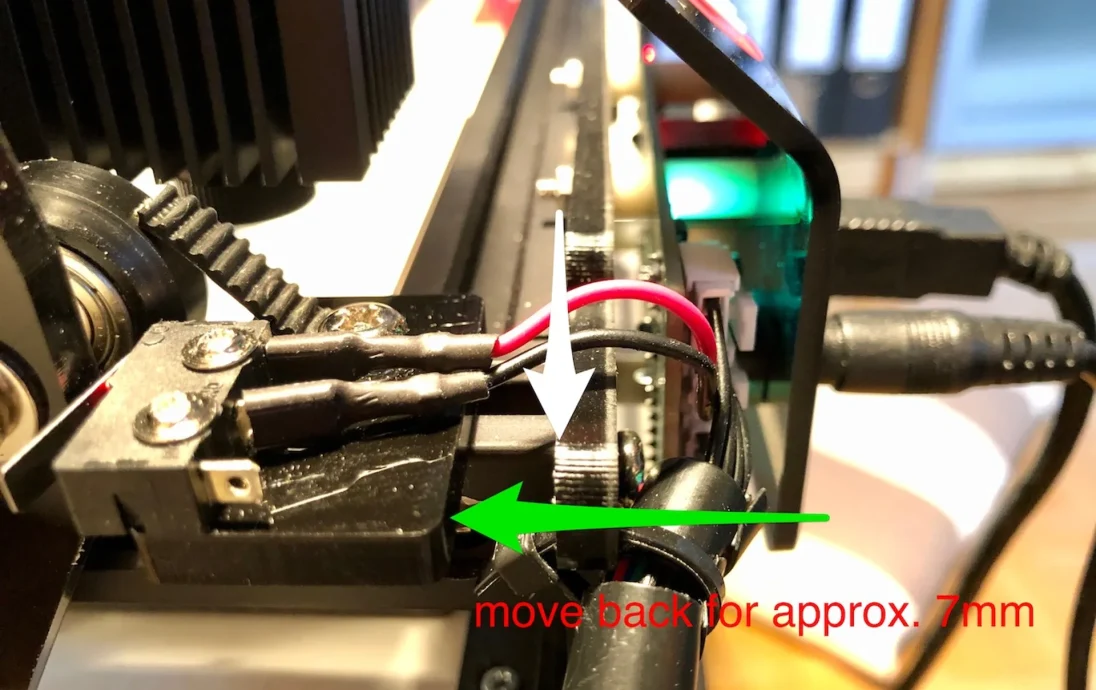

Этот лазерный лифтер всего на 4,2 мм толще оригинального лазерного крепления. Таким образом, микропереключатель на левой стороне оси Y необходимо соответственно перемещать назад! Вы должны это проверить. Рекомендую примерно на 5-7 мм.

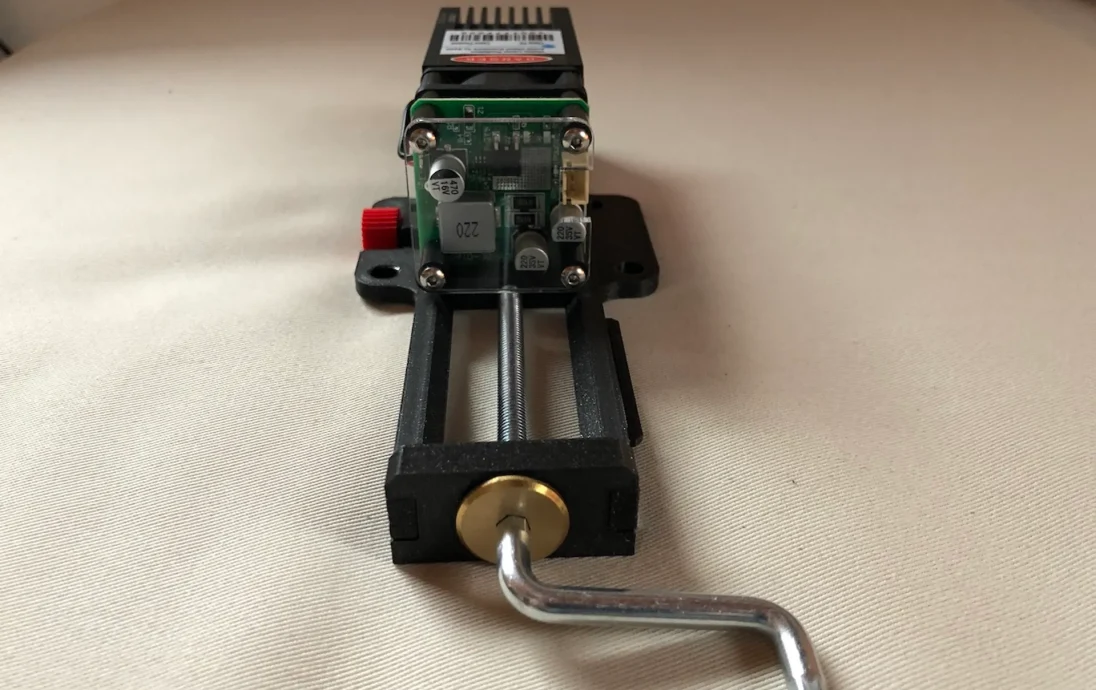

Что касается механизма вращения (кривошипа или ручки), то в существующих моделях, в частности, использовались шарикоподшипники разных размеров. В принципе, это имеет смысл! Но поскольку я предпочитаю вариант с кривошипом и не имел представления о практичном и визуально подходящем варианте комбинации кривошипа с шарикоподшипником, я решил использовать накидную гайку. Это тоже отлично работает!
Начиная с расстояния 30 мм от края радиатора до поверхности опорной пластины, высоту можно регулировать вверх прибл. 80 мм.
Фиксирующая ручка встроена в ширину подъемника, поэтому пространство по оси X не ограничено!
Кроме того, не следует упускать из виду, что эта модель по сравнению с другими требует меньше времени печати и, следовательно, меньше материала. Кроме того, во время печати не нужны никакие подставки.

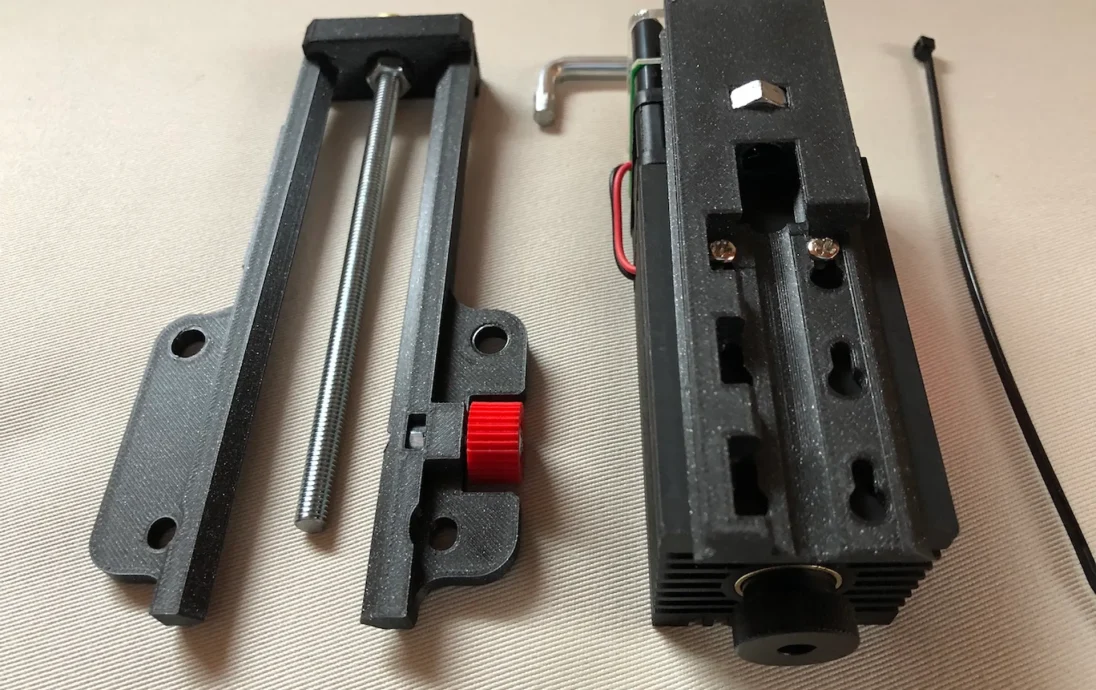

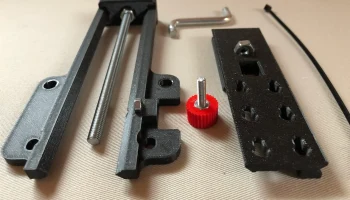

Здесь вы можете найти инструкцию по его сборке:

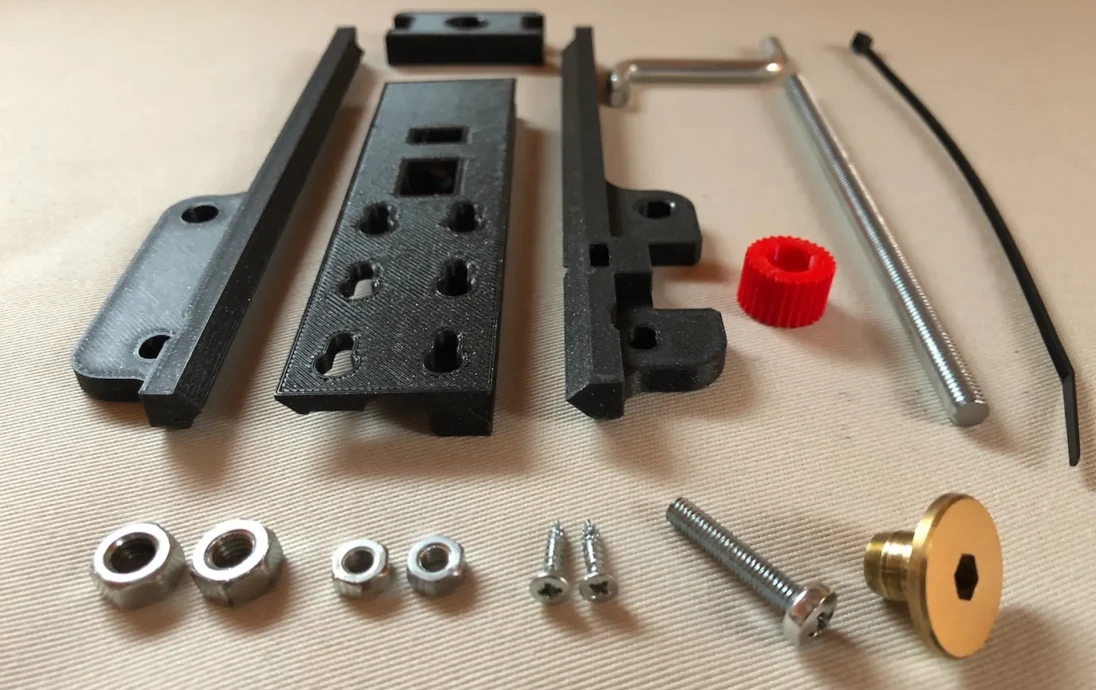

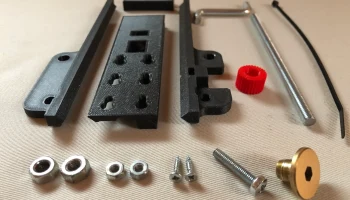

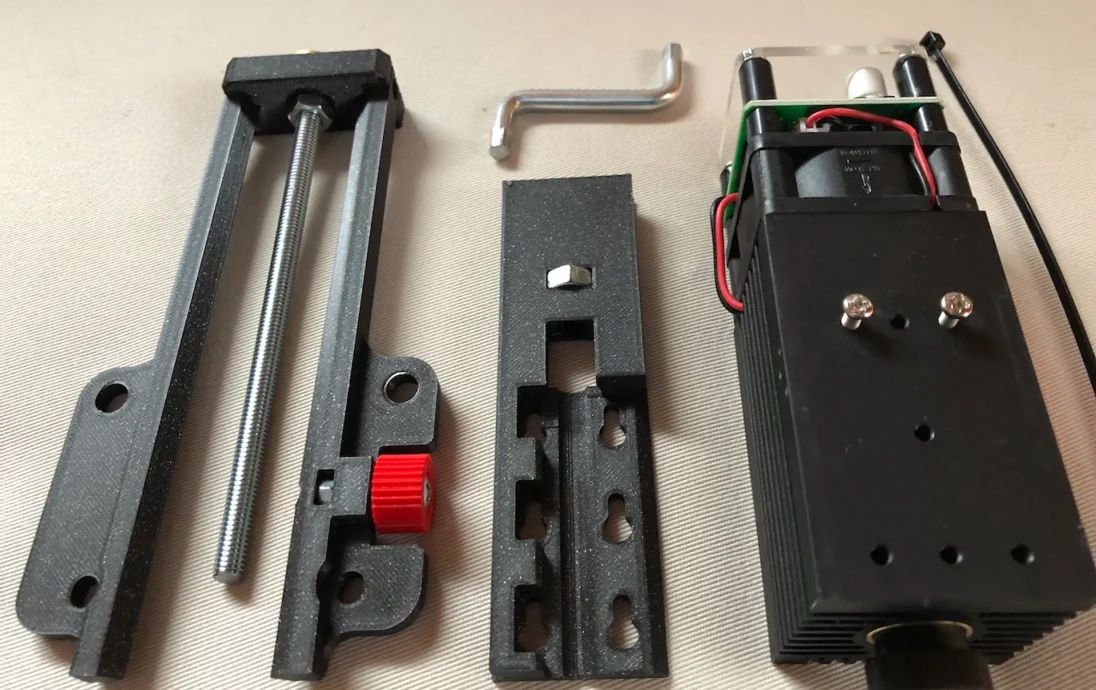

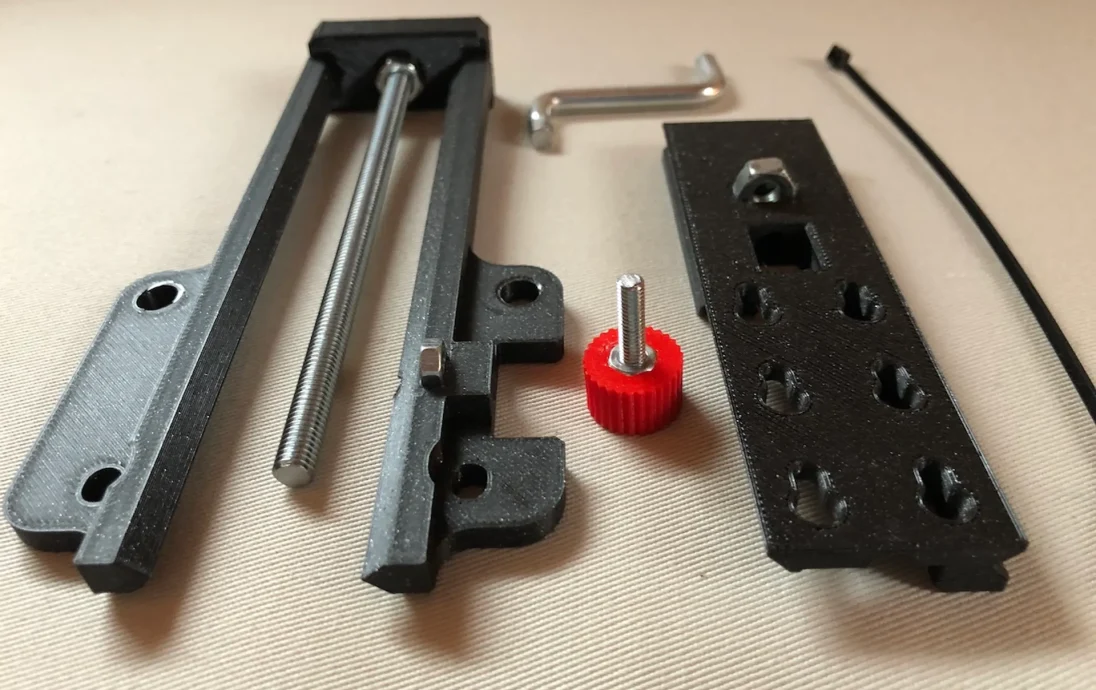

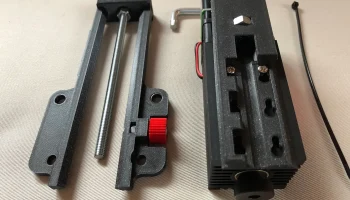

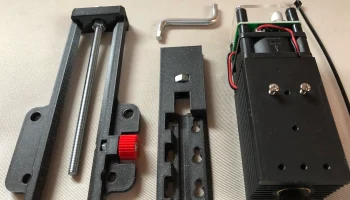

Необходимый материал:
1 накидная гайка M6 (головка Ø 19 мм, шестигранная головка SW 5, вал Ø 9 мм, длина вала 9 мм)
1 шестигранный ключ SW 5 (оптимально в качестве рукоятки)
1x резьбовой стержень M6x120мм
2 гайки М6
1x винт Phillips M4x25 мм
2 гайки М4
2 самореза 2,6 х 9,5 мм.

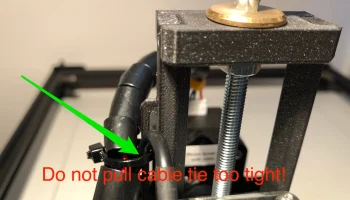

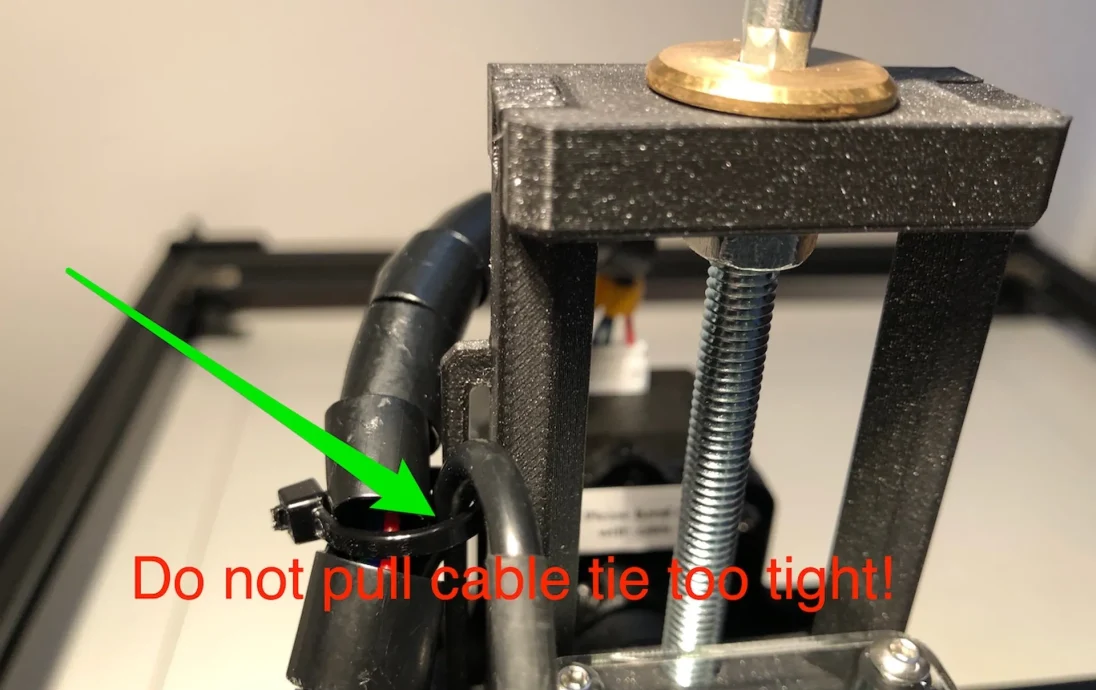

1x кабельная стяжка
Требуется стл. файлы:

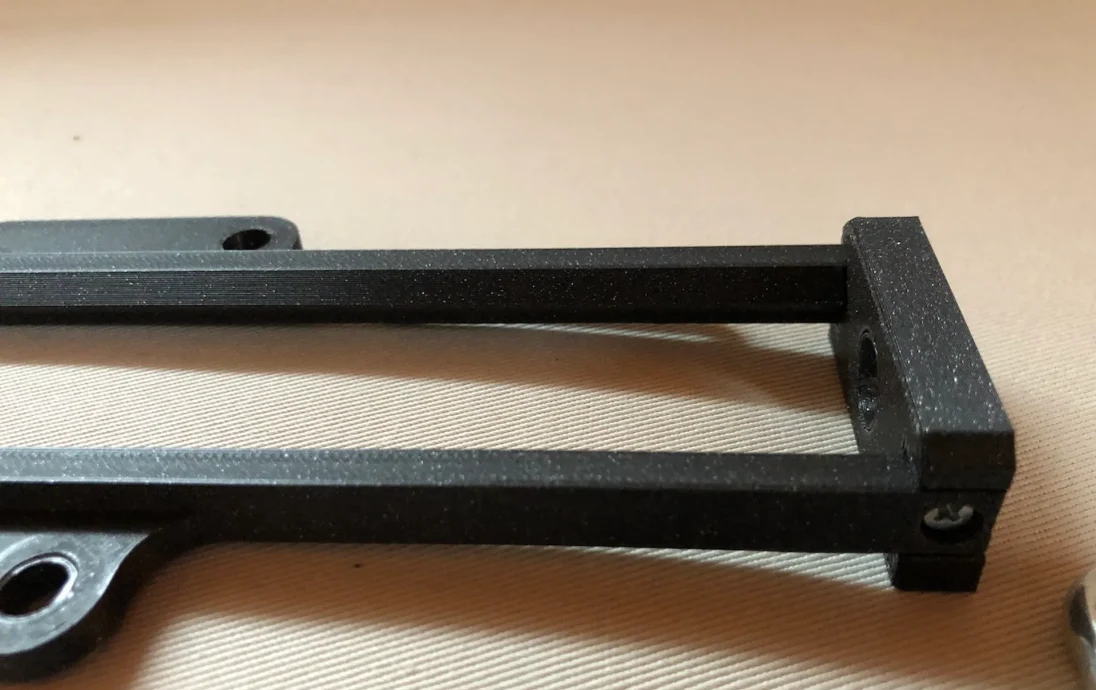

LaserLifter_guiderail_left.stl
LaserLifter_guiderail_right.stl
LaserLifter_lasercarrier.stl
LaserLifter_liftertop.stl
LaserLifter_lockingknob.stl
Удачи с LaserLifter!
Будьте в безопасности!
Распечатать инструкции
Марка принтера:
Пруса
Принтер:
Пруса Мини
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
20
Заполнение:
20%
Марка нити:
Прусамент
Цвет нити:
Галактика Блэк
Материал нити:
НОАК
