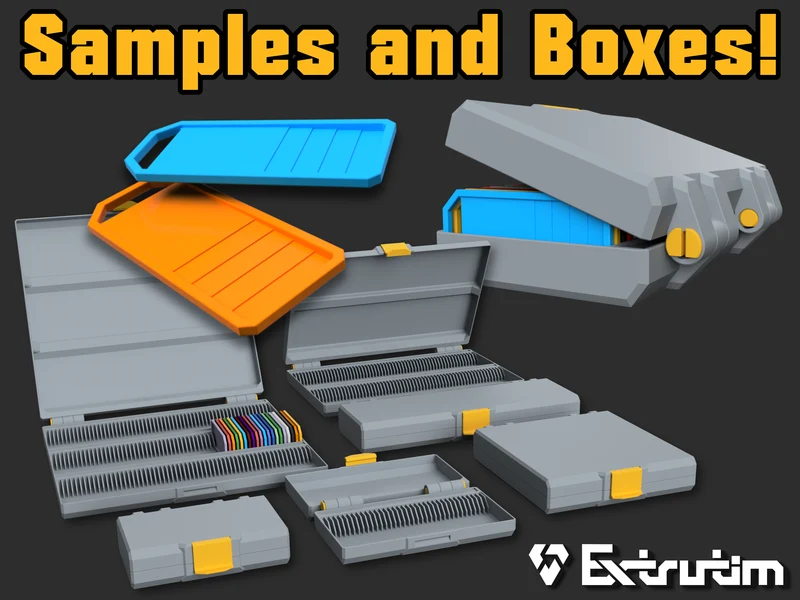

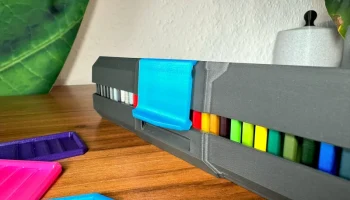

Вероятно, самый популярный образец нити на Printables поставляется с набором коробок для хранения разных размеров, которые можно на 100% распечатать!

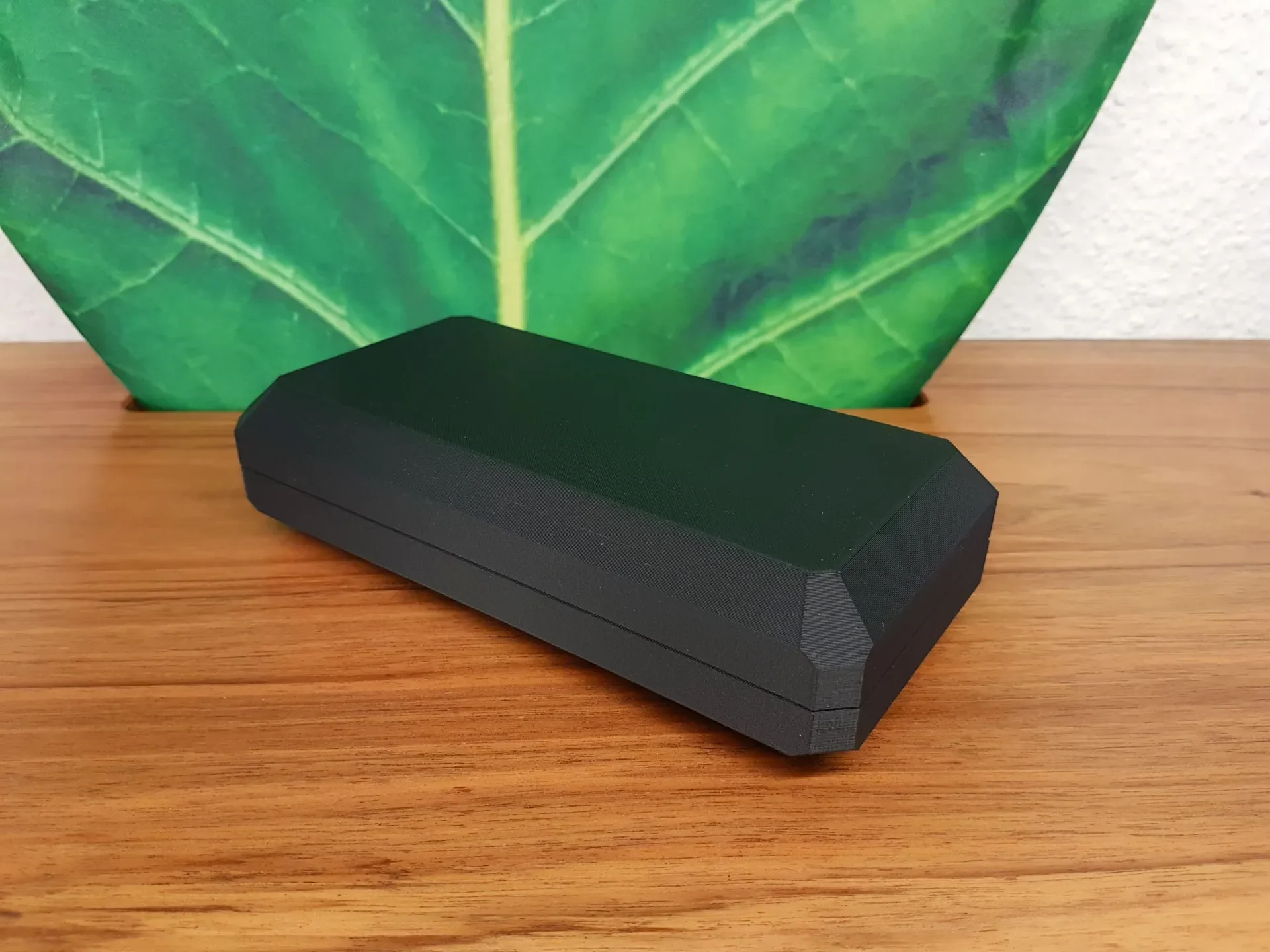

Я спроектировал коробку так, что вам не нужны никакие дополнительные детали, ни винты, ни магниты.
Во вкладке «Ремиксы» есть два разных семпла и многое другое!

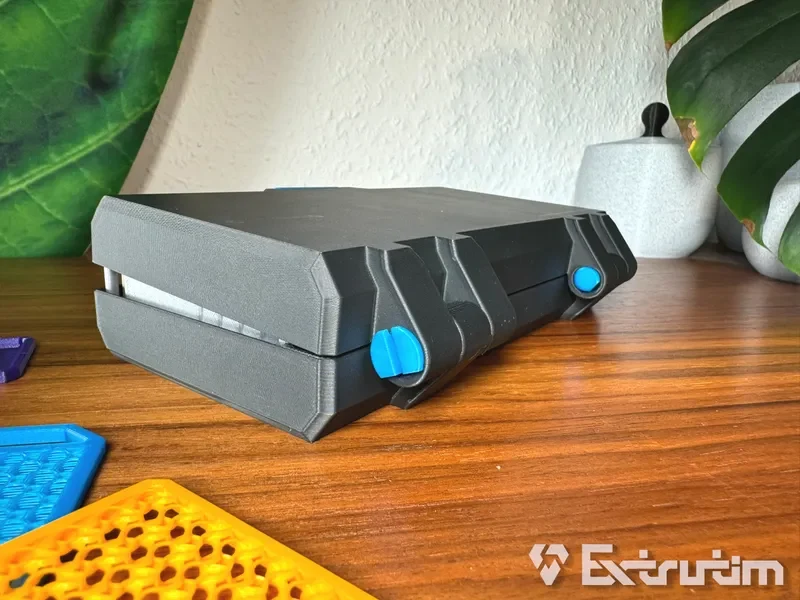

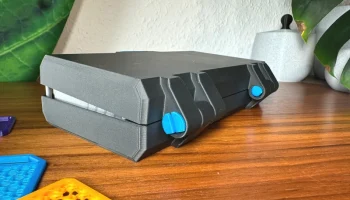

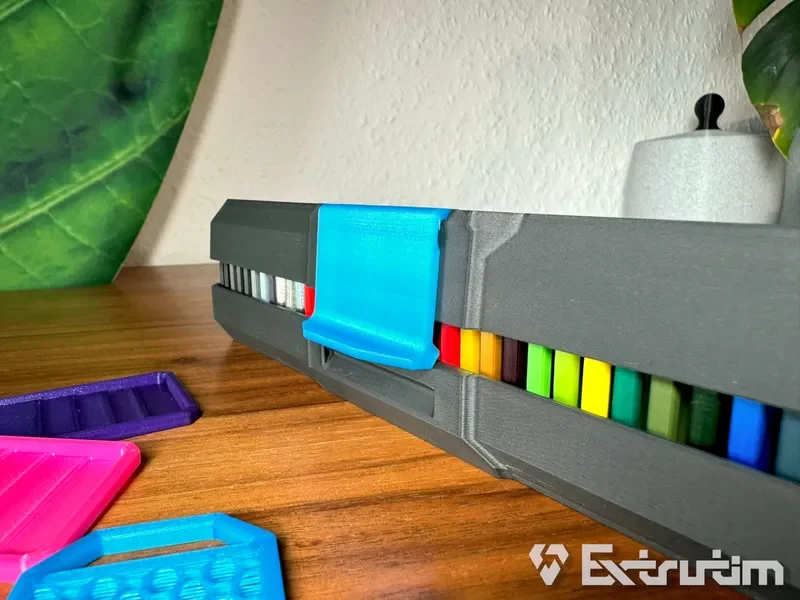

Замок и болты петли просто вставляются после печати. Также имеется полоска для маркировки, которую можно сдела��ь прямо в слайсере или позже вручную. Замок и болты петли просто вставляются после печати. Также имеется полоска для маркировки, которую можно сделать прямо в слайсере или позже вручную.

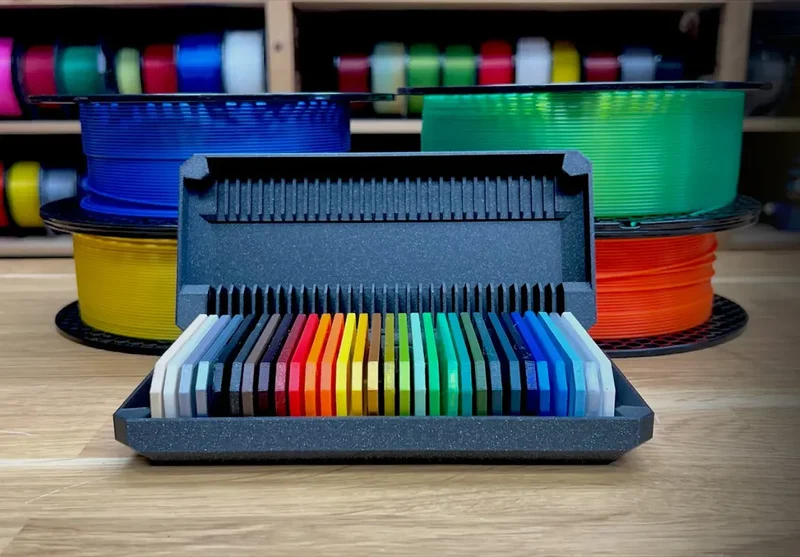

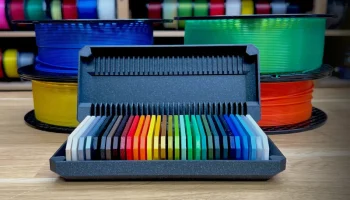

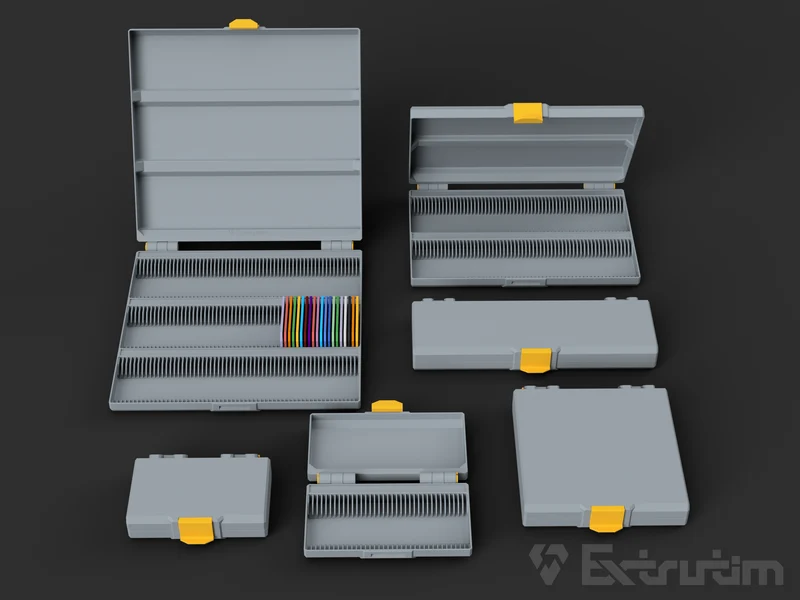

Коробка доступна в разных размерах: от 30 до 180 ячеек на случай, если вы захотите создать полную базу данных нитей. Самая маленькая коробка с 30 слотами помещается на печатную платформу шириной 180 мм, для больших коробок требуется печатная платформа шириной 330 мм.

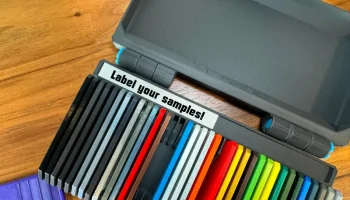

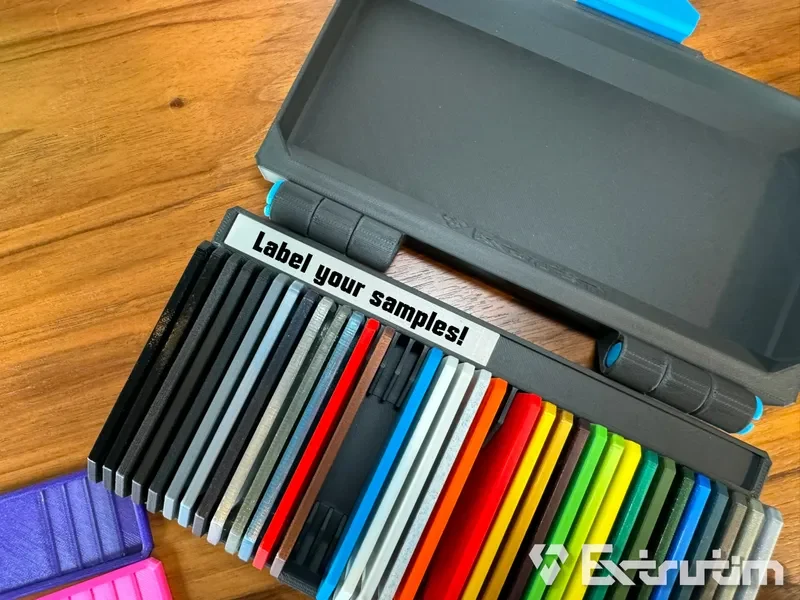

Полоса для маркировки имеет длину 100 мм, ее можно просто масштабировать до нужной длины в слайсере, чтобы можно было подогнать ее под необходимое количество слотов, которые она должна закрыть.

Распечатайте все детали как выровненные, подставки не требуются. Зажим и штифты имеют точки фиксации. Перед печатью убедитесь, что нить не вытянута слишком сильно или недостаточно, чтобы обеспечить правильную посадку. Клипсу нужно с небольшим усилием вставить на место.

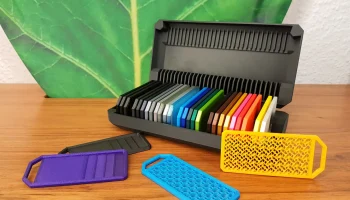

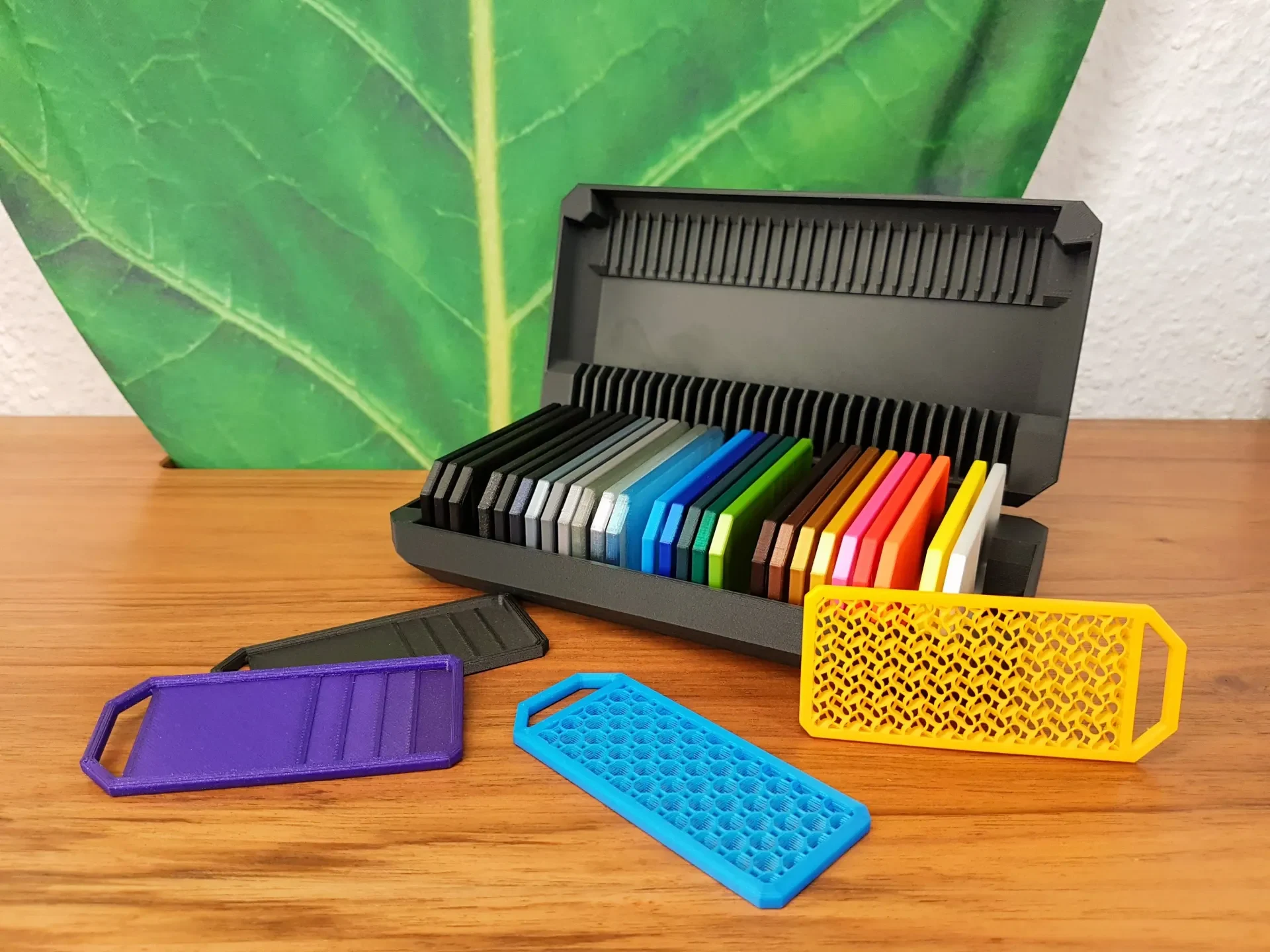

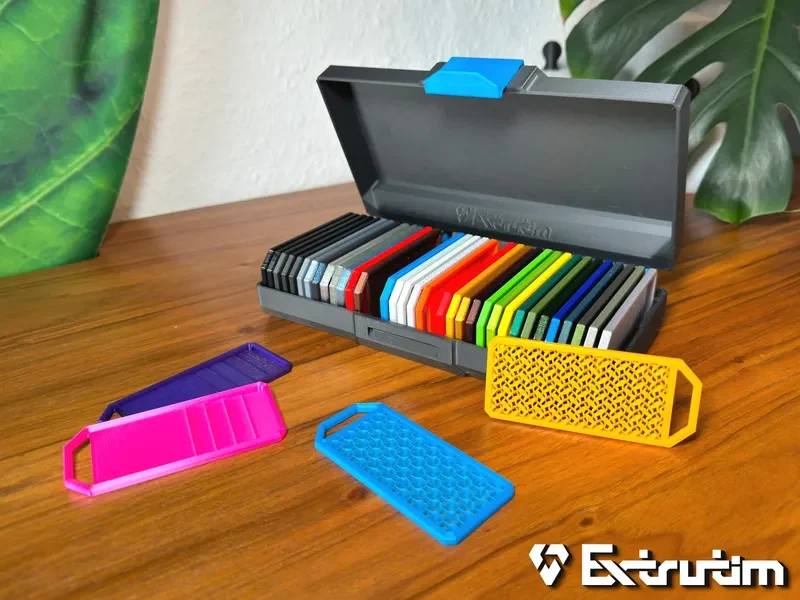

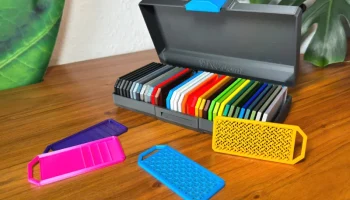

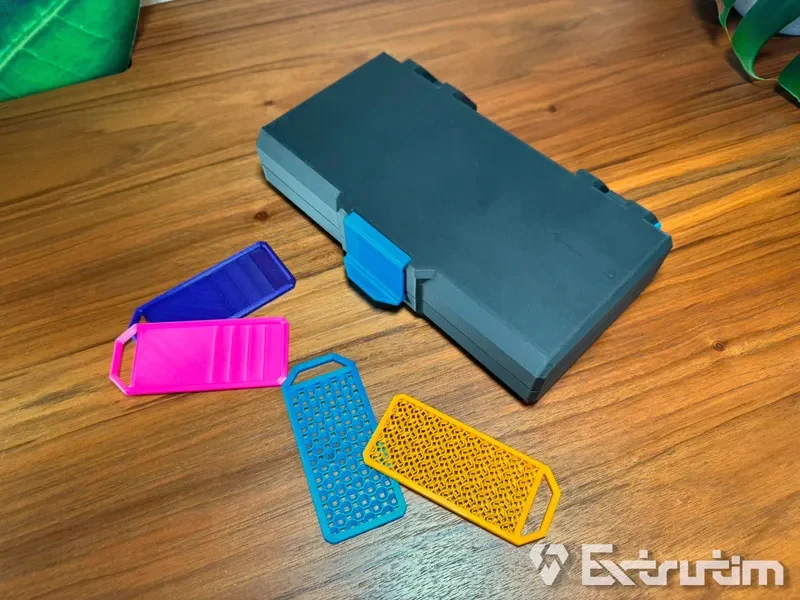

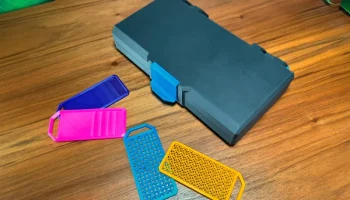

Существует два разных типа образцов. Образец-А имеет разную толщину, поэтому вы можете определить, насколько полупрозрачна ваша нить. Образец-B просто плоский, с его помощью вы можете показывать разные заполнения, например, увеличивая количество периметров и устанавливая верхний и нижний слои на ноль.

Также загляните на вкладку «Ремиксы», там еще много сэмплов от других пользователей!

Пожалуйста, поставьте лайк, если вам понравился мой дизайн. Также не стесняйтесь проверить мои другие загрузки!

Если вы хотите поддержать меня, ознакомьтесь с дизайнами в моем магазине печатных форм: нажмите здесь!
Спасибо за вашу поддержку! :)

Файлы из старой коробки v1, котор��я была ремиксом, все еще там и их можно найти в папке в файлах.
Старое описание внизу ↓

Это ремикс, оригинальный дизайн был создан LinearRelation, его можно найти здесь.
Я модифицировал модель в соответствии со своими пожеланиями и дополнительно создал версию, которая напечатана из двух частей и соединена двумя винтами M3x30, а также версию, которая подходит для Prusa Mini, и версию, имеющую всего 20 слотов для образцов. Другой будет содержать 30 образцов нитей.
Я увеличил отверстия для четырех магнитов, теперь внутрь помещаются магниты размером 8х3 мм. Для этого в слайсер вставляется пауза на высоте 22,2 мм, а затем приклеивается магнит с помощью клея или скотча.

Образцы нитей я немного увеличил, есть две версии. Одна версия с разной толщиной слоя, чтобы показать пропускание света, и плоская версия, из которой можно сделат�� образец заполнения. Распечатайте его с 5 линиями стены, но без верхнего и нижнего слоев.
Конечно, вы также можете использовать оригинальные образцы, если хотите использовать этикетки, связанные с LinearRelation.

Кроме того, коробку немного расширили, так как внешние прорези в районе магнитного замка стали несколько уже. Кроме того, карты теперь направляются спереди и сзади, что делает их более аккуратными.

Что вам нужно:

2 винта M3x30, если вы не распечатываете версию для печати на месте.
4 круглых магнита размером 6x3 мм (убедитесь, что вы вставляете их с правильной полярностью!)
Немного клея или ленты, чтобы удерживать магниты на месте, пока хотэнд перемещается по ним.

Совет: вы также можете использовать более короткие винты. Не идеально, но тоже работает.

Обновление:
Я добавил версию коробки на 30 слотов с логотипом Prusament (разделяйте модель на части (не объекты) для многоцветной печати, не забудьте преобразовать отверстия магнитов в негативные объекты щелчком правой кнопкой мыши) и версию с вырезами, чтобы видеть образцы даже в закрытом виде (исходный образец из LinearRelation может быть слишком свободным).
Конечно, вы можете комбинировать разные вар��анты крышек.
