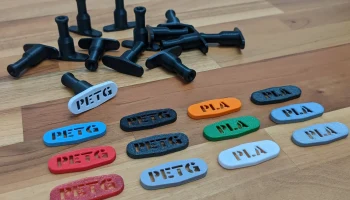

Крышка трубки из ПТФЭ с этикеткой накаливания............

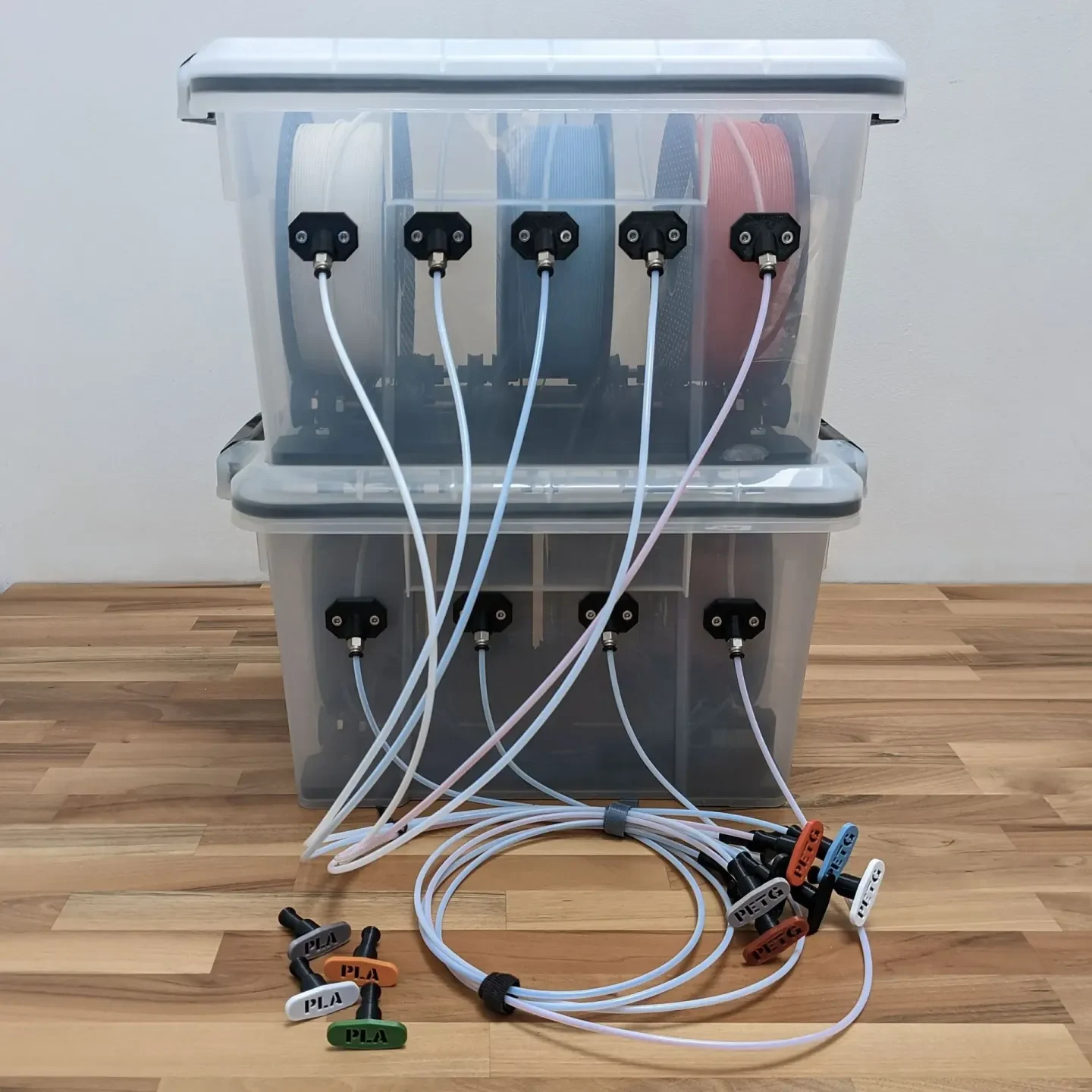

Это один из компонентов Yet Another Drybox. Если вы планируете построить свою собственную коробку, посмотрите! Возможно, вы найдете другие компоненты, полезные для вашей сборки, или, может быть, вы даже соберете полную коробку .
При изготовлении сухого ящика для нити накаливания мне понадобились торцевые заглушки для трубок обратного Боудена. В дополнение к механизму захвата, который предотвращает втягивание нити в трубку, мне также хотелось, чтобы прикрепляемые этикетки указывали, какая нить находится в трубке.

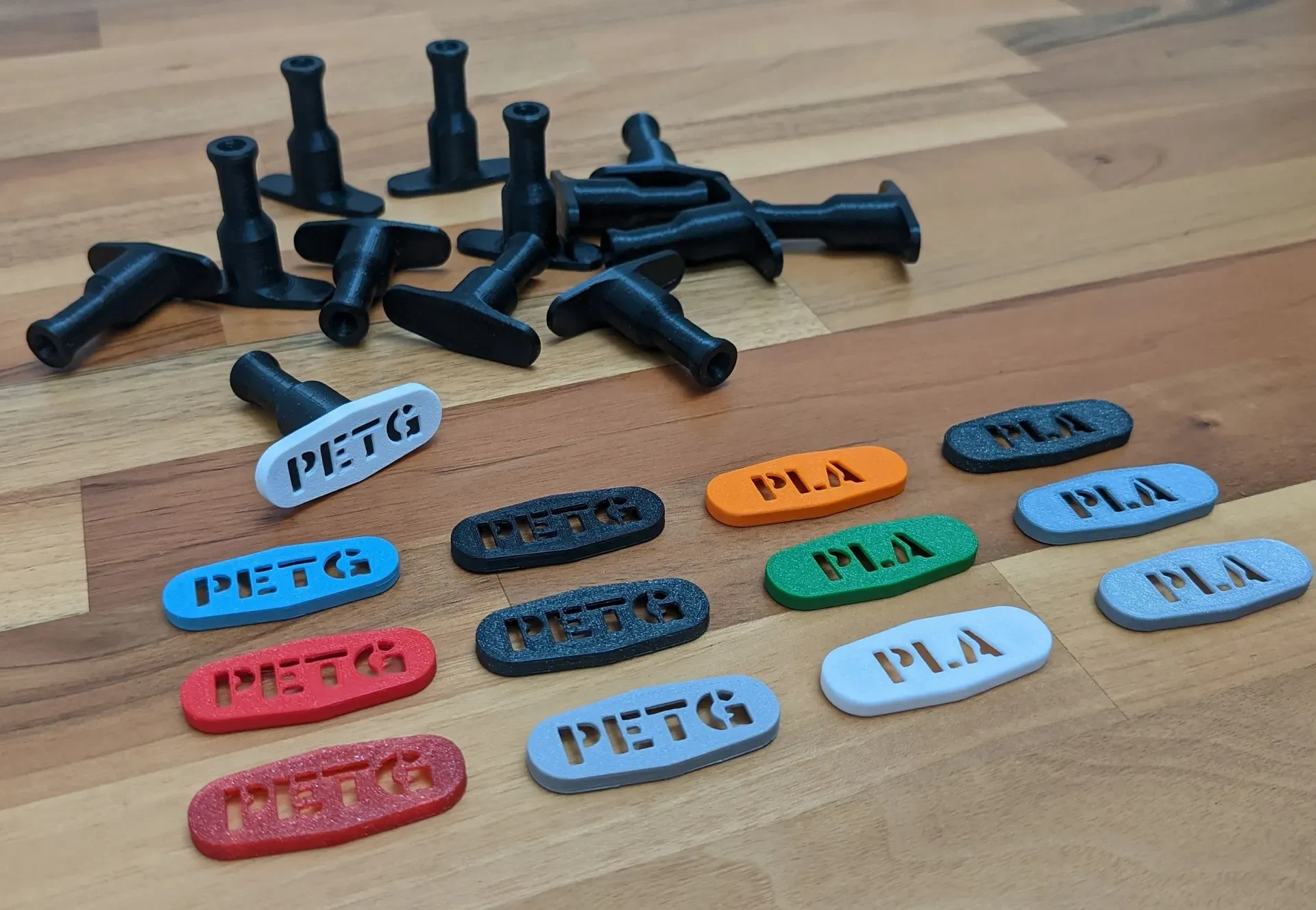

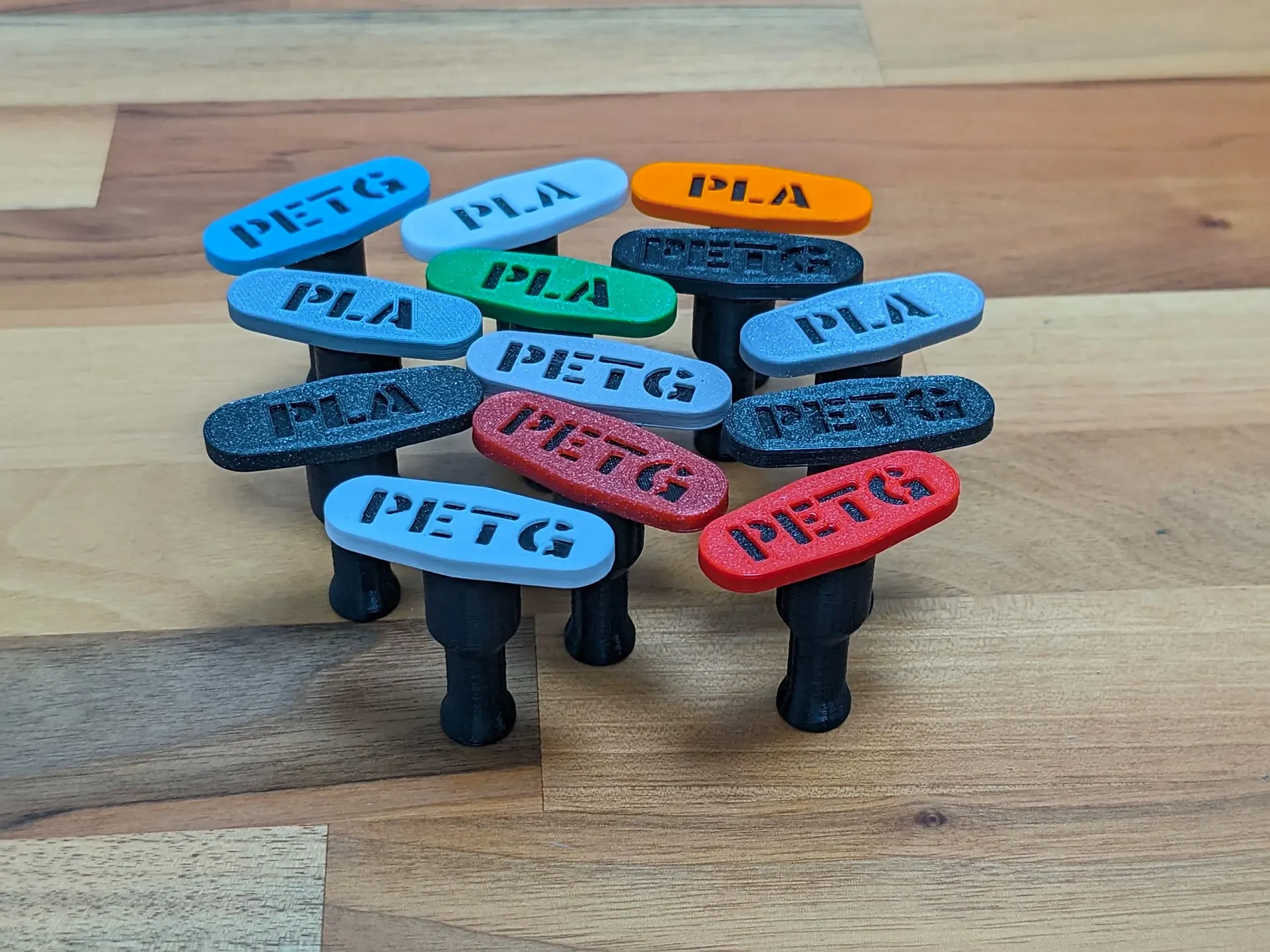

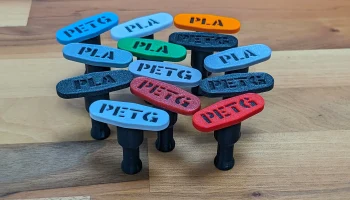

Поэтому я создал несколько подключаемых текстовых меток для наиболее распространенных типов нитей. Для большинства типов нитей вы сможете распечатать их с использованием реальной нити, находящейся на катушке, а этикетка также будет служить образцом нити. В любом случае это позволит быстро найти нужную трубку.
Также имеется этикетка без текста, на которой вы можете при желании легко выбить свой собственный.
Колпачок предназначен для трубок из ПТФЭ с наружным диаметром 4 мм.
Детали модели

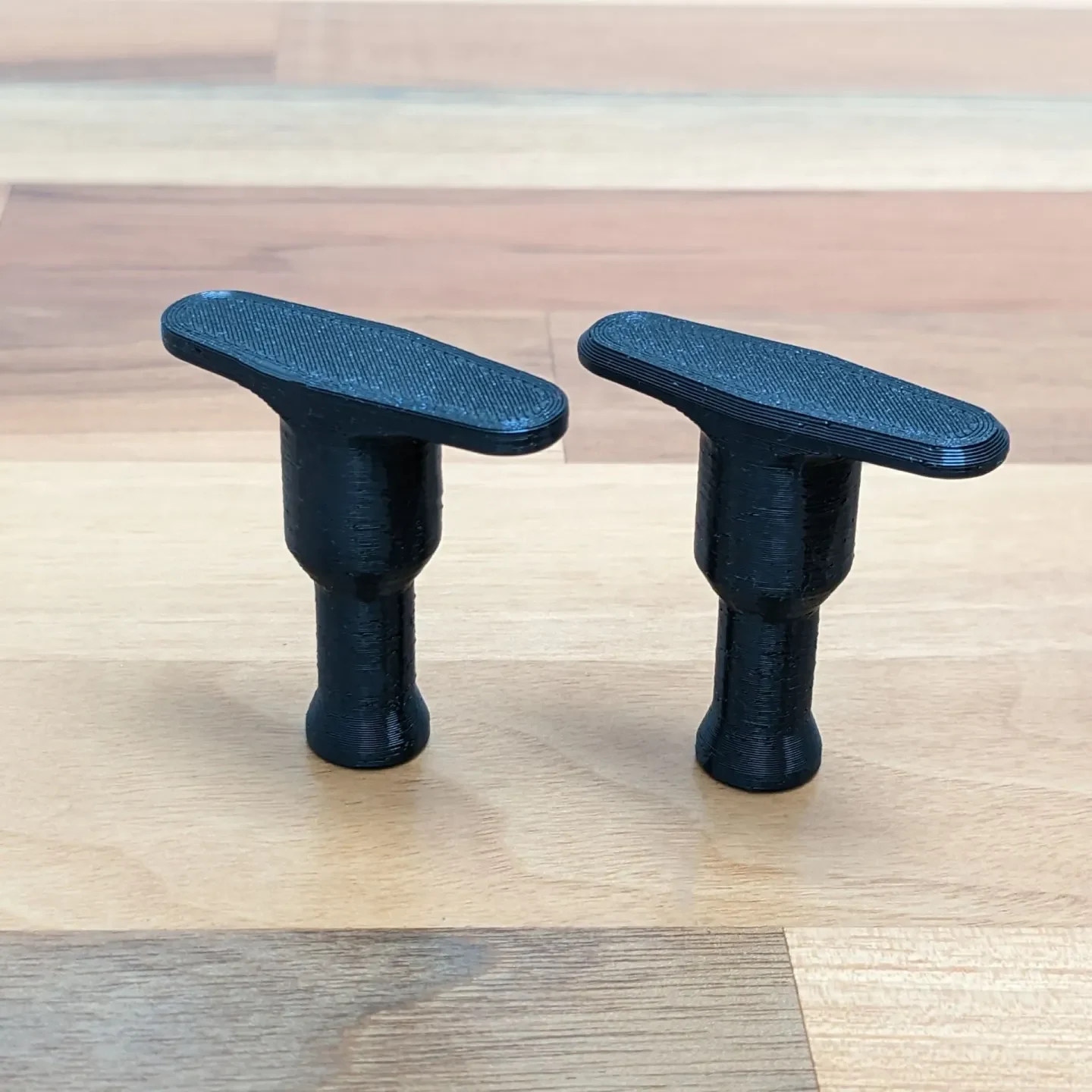

Стандартная крышка не имеет фазы на плоской нижней поверхности, что затрудняет прикрепление этикетки, особенно если она напечатана из твердого материала, такого как PLA. Тем не менее, это должно работать без особых хлопот, и визуально эта кепка мне нравится больше (если использовать ее без этикетки).

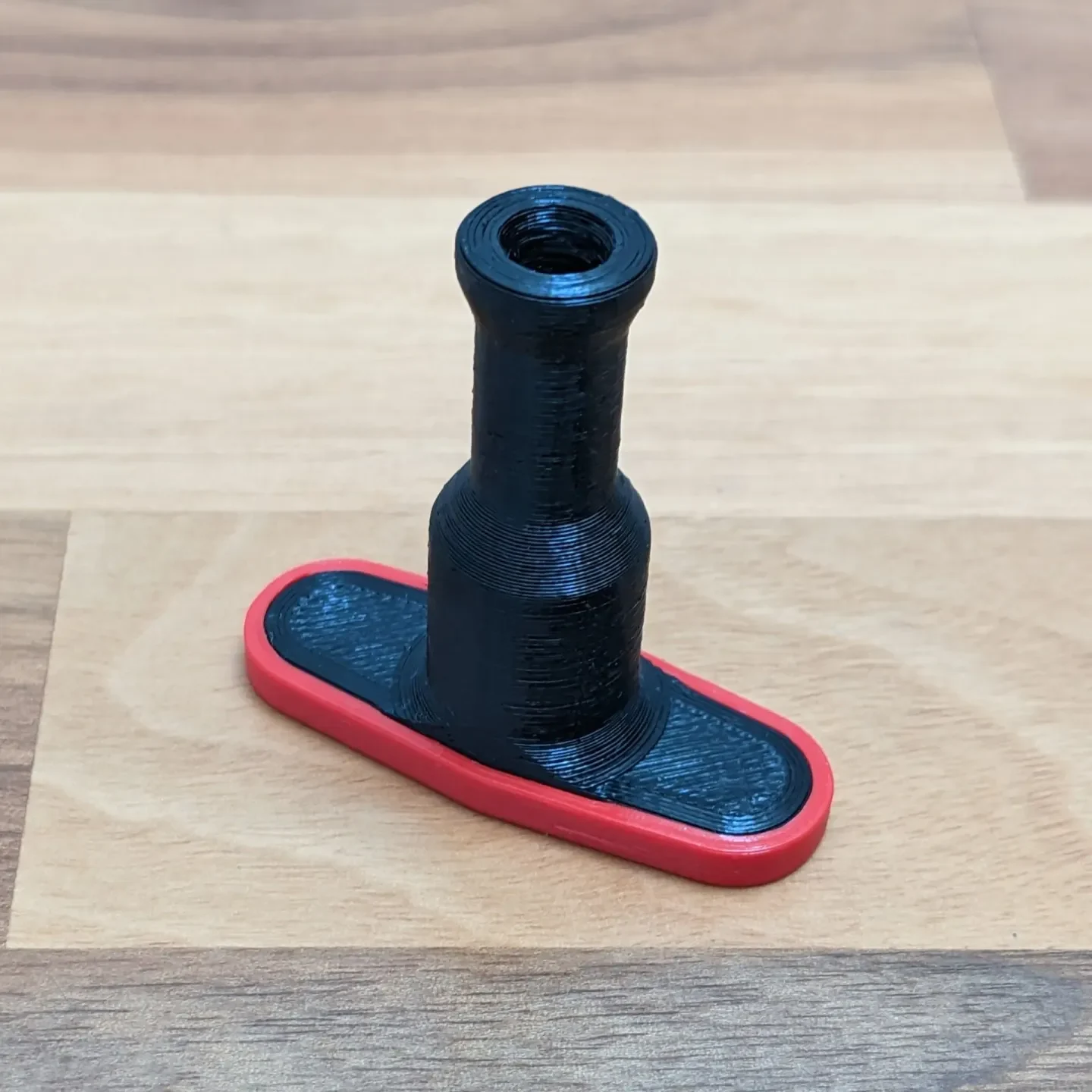

Версия с фазированной крышкой имеет небольшую фазу на нижней поверхности, что облегчает нанесение этикетки. А если этикетка приклеена, визуальной разницы все равно нет.
Обе версии имеют нулевой допуск на интерфейсы между двумя частями, что работает должным образом, если ваш принтер настроен правильно. Однако, если у вас возникли проблемы с прикреплением этикетки к крышке, просто увеличьте метку в слайсере на несколько процентов в направлении x/y, и все будет в порядке.

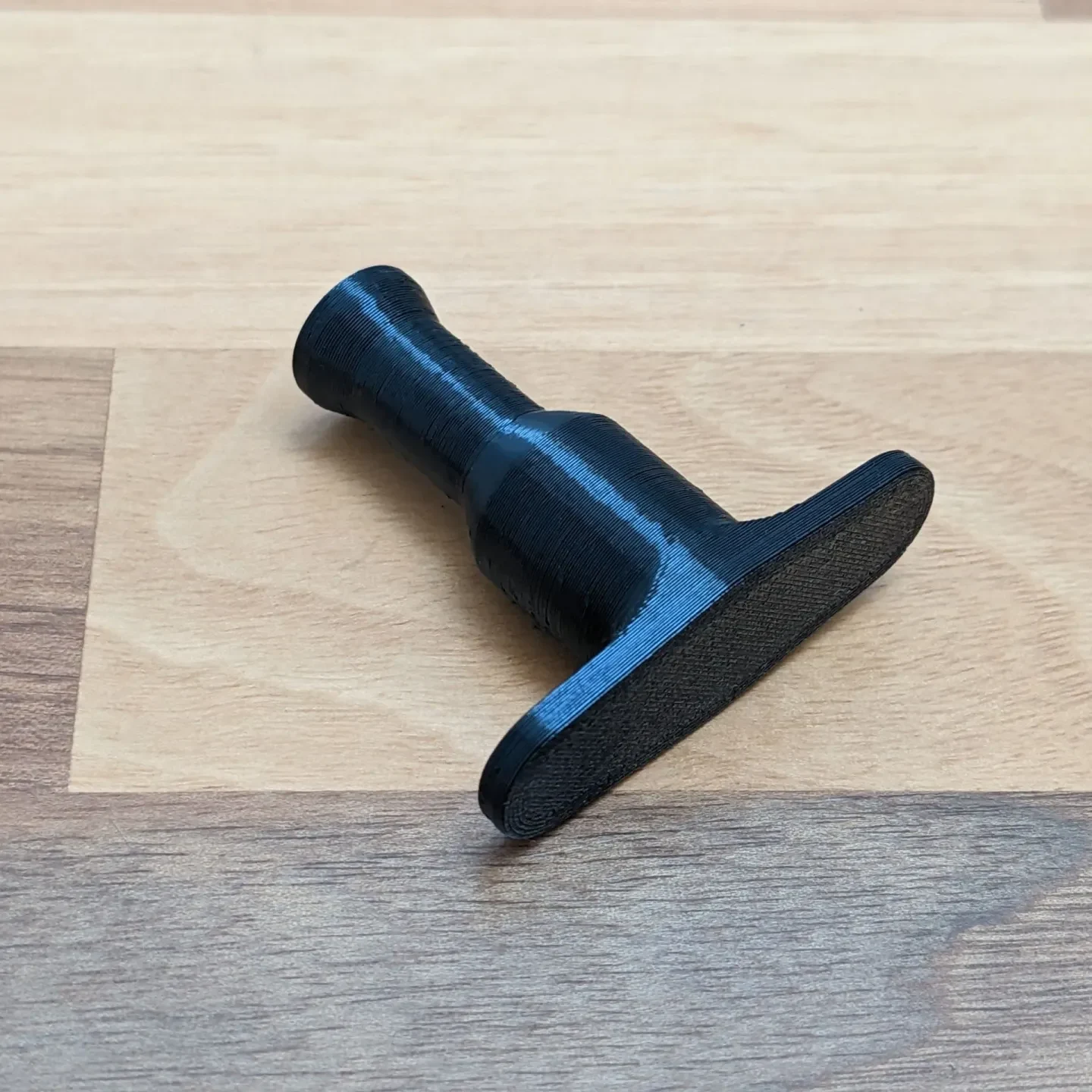

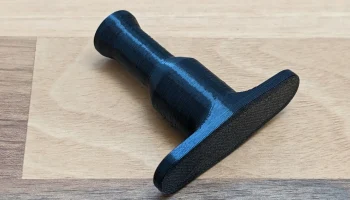

Стандартная версия

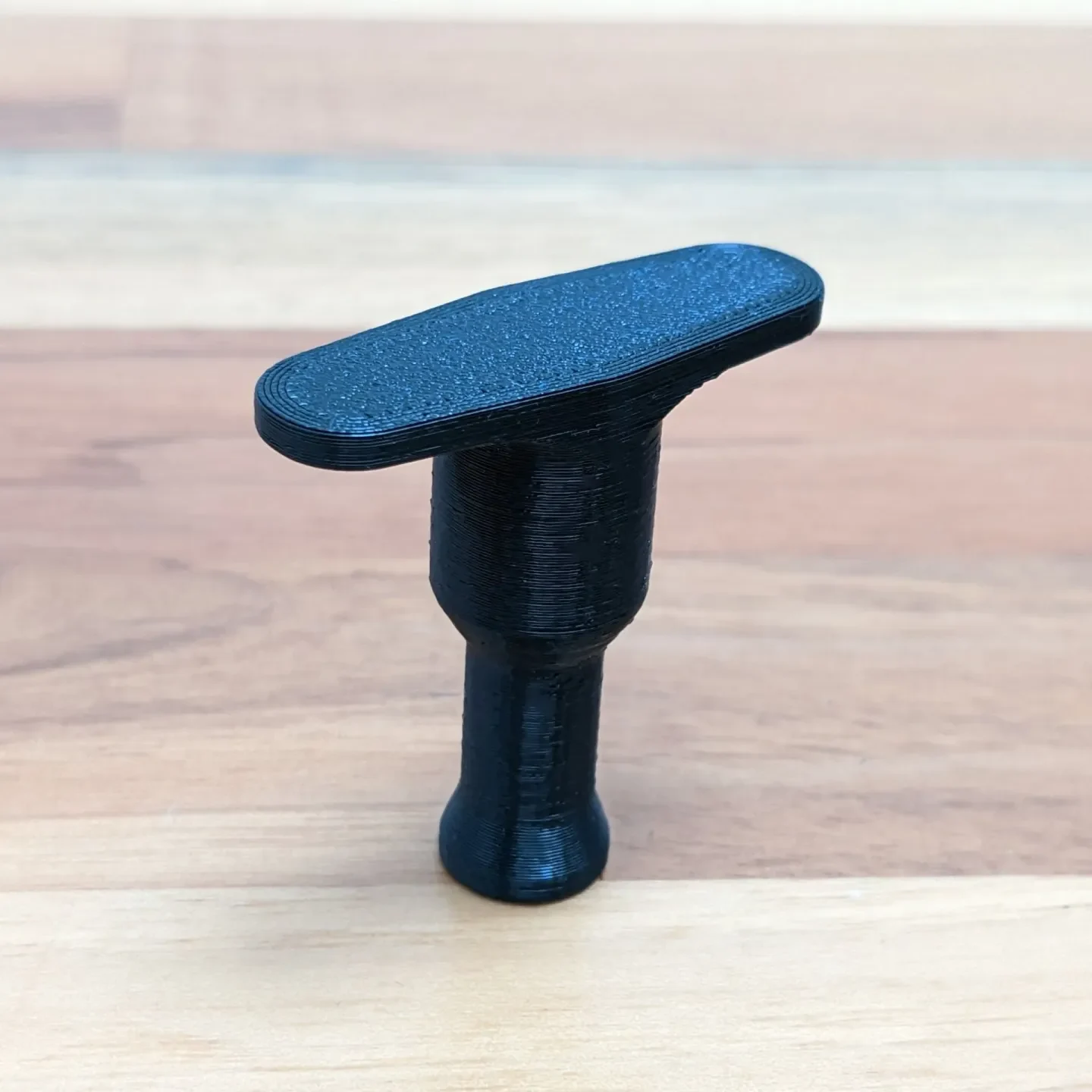

Поэтапная версия

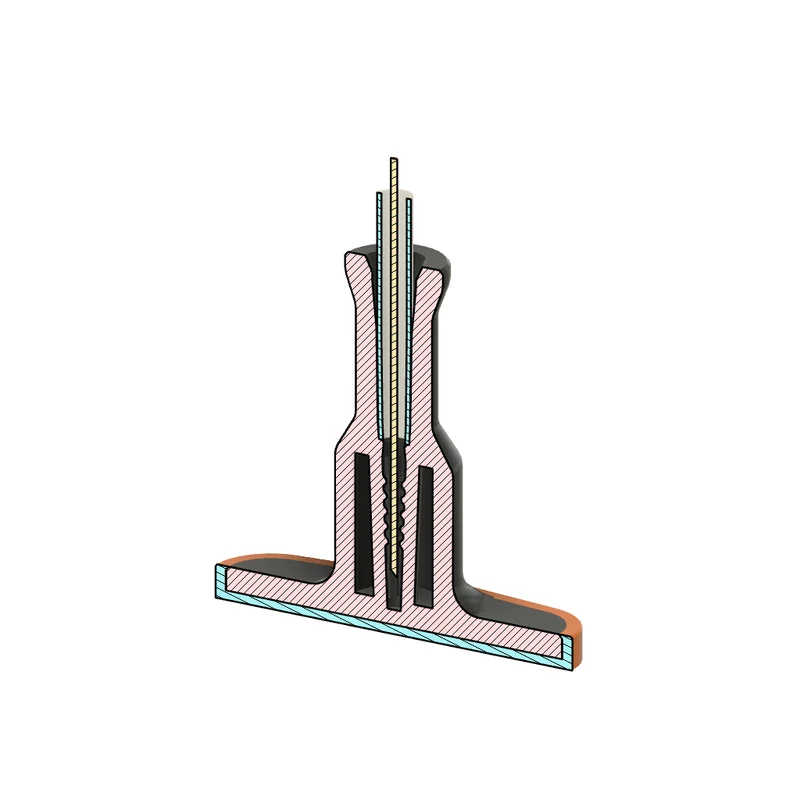

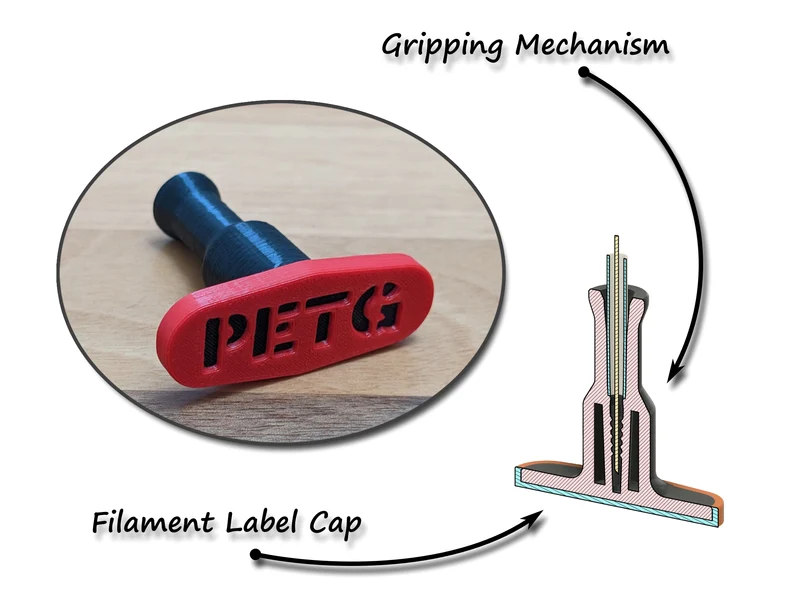

Механизм захвата нити
Как использовать

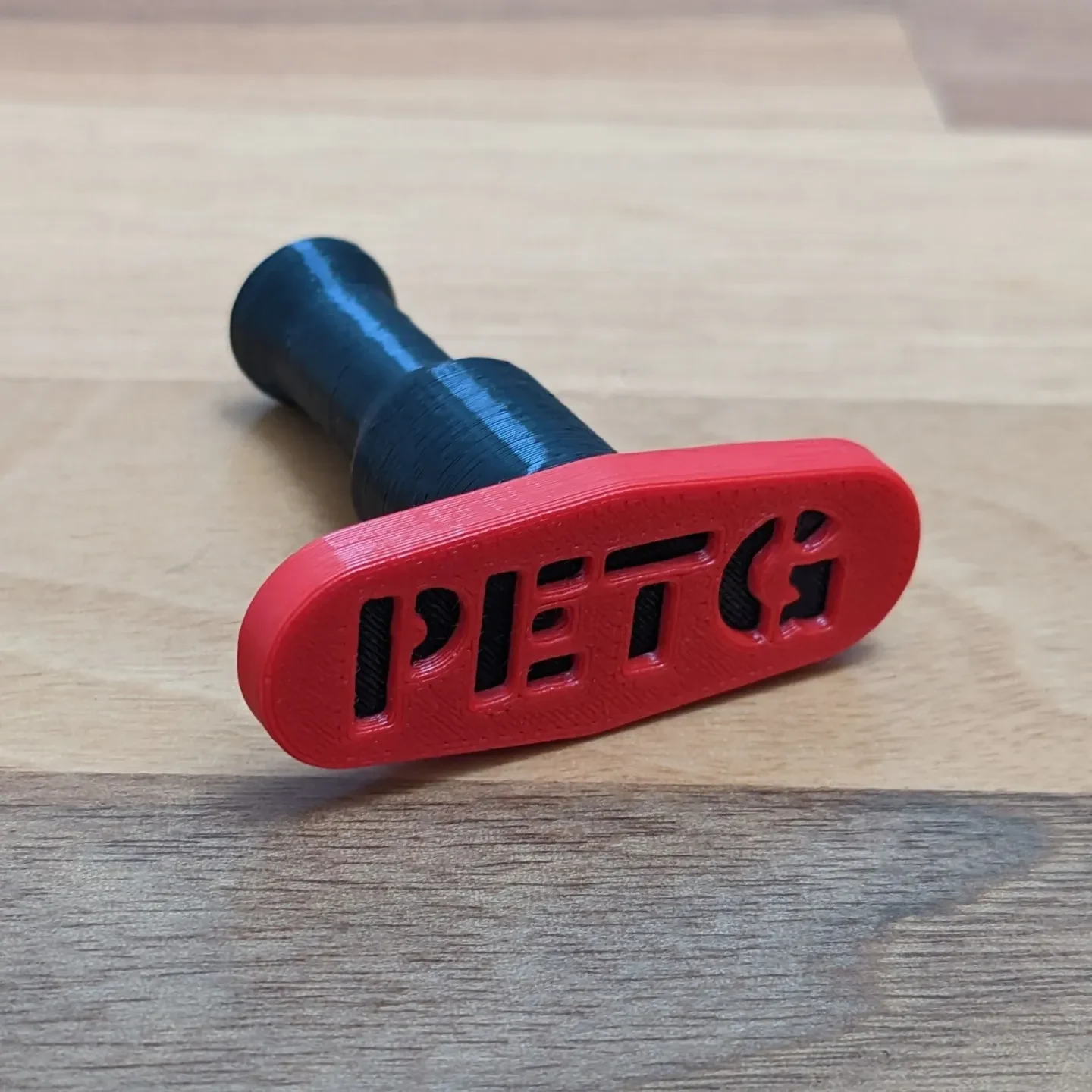

Чтобы закрепить этикетку, убедитесь, что колпачок полностью вставлен на одном конце, а затем нажмите на другую сторону, пока он не защелкнется. Чтобы удалить этикетку, лучше всего нажать на конец длинного края (например, точно под буквой «P» на этикетке PETG). Я знаю, что удалять их не идеально, но, поскольку мне редко приходится их менять, я решил сделать их такими.
Прежде чем вставлять нить (особенно после того, как вытащили ее из хотэнда), вам следует сделать чистый угловой надрез. Чтобы вытащить его из колпачка, ��росто немного поверните его, потянув.
Инструкция по печати
Материал: используйте материал, обеспечивающий достаточную прочность и гибкость. Для меня PETG работает идеально.
Высота слоя: 0,2 мм
Периметры: Крышка 4, Этикетка 2.
Поддержка: Нет
Атрибуция
Прежде чем спроектировать свои собственные детали, я купил у Мэриан дизайн Anybox V2. Это отличная и экономичная коробка с идеально спроектированными деталями и документацией. Внешний размер этой крышки трубки из ПТФЭ соответствует размеру крышки Anybox. Огромное спасибо Мариану за то, что он согласился поделиться здесь модификациями для некоммерческого использования.
