Модульный настольный вентилятор 120 мм (дополнительное кр...

Обзор:

Это настольный вентилятор, напечатанный на 3D-принтере и сочетающий в себе функциональность и стиль. Это универсальное устройство, построенное на основе мощного 120-мм компьютерного вентилятора, идеально подходит для охлаждения или удаления дыма во время пайки и других задач. Он имеет настраиваемые параметры воздушного потока и модульные компоненты. Если вам нужен легкий ветерок или более мощный охлаждающий эффект, этот вентилятор можно адаптировать в соответствии с вашими потребностями, что делает его идеальным дополнением к любому рабочему пространству.

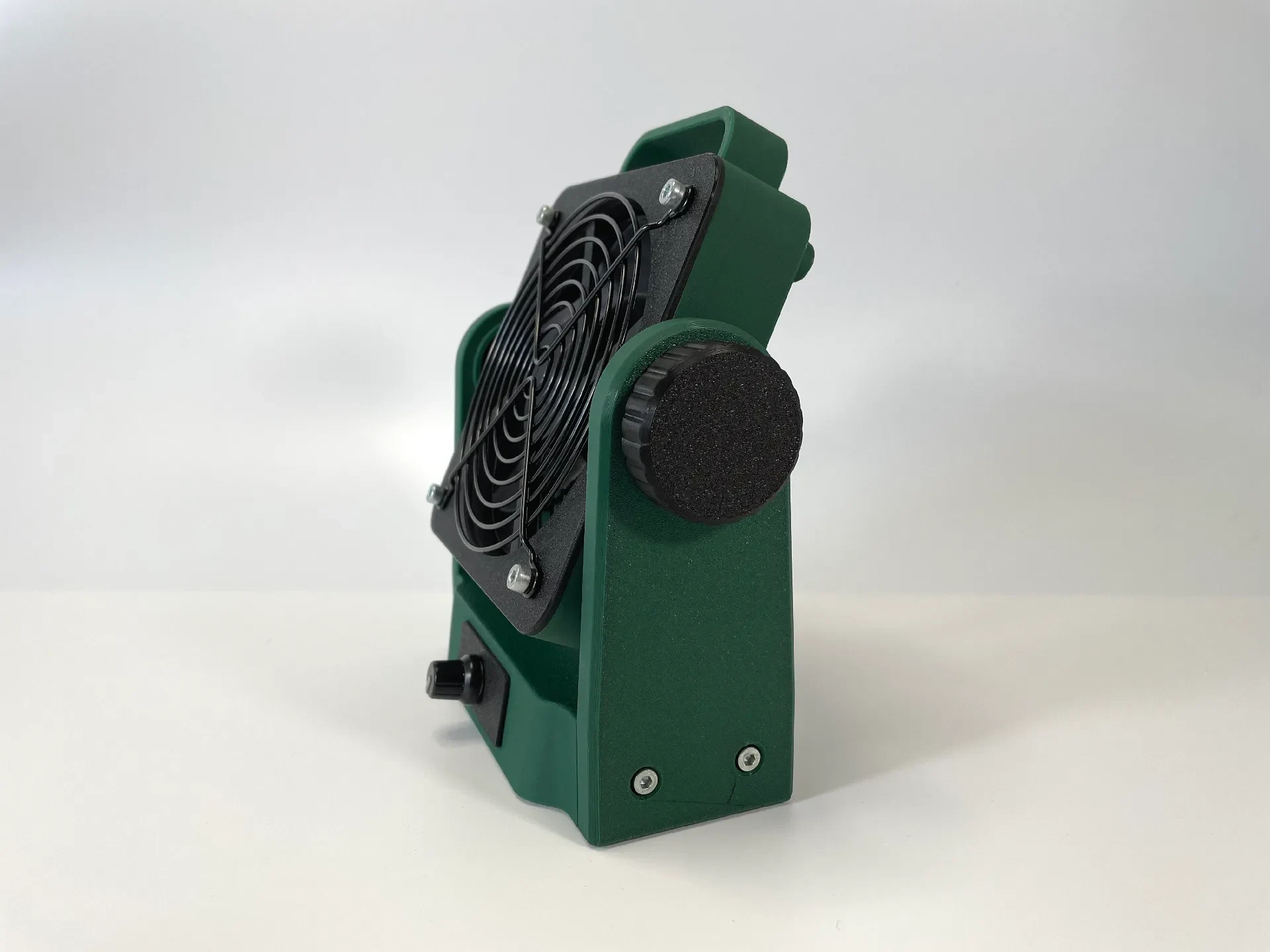

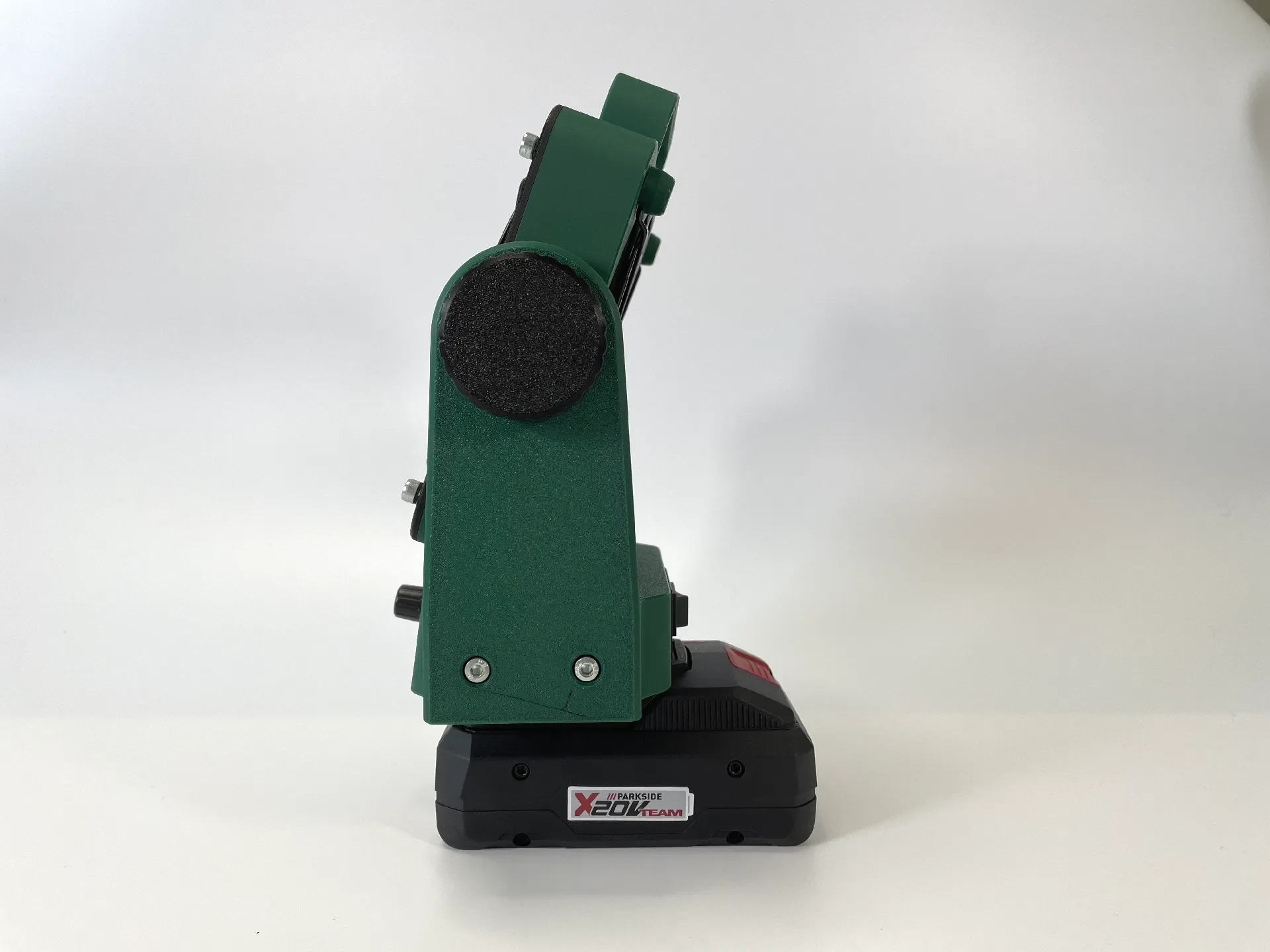

Что отличает этот настольный вентилятор, так это его модульная конструкция, обеспечивающая гибкость как в выборе питания, так и в управлении. Вы можете выбрать между простым переключателем включения/выключения или сложным регулятором скорости для точного управления воздушным потоком. Вентилятор совместим с различными источниками питания, включая стандартный адаптер 12 В или разъем USB-C Power Delivery. Его также можно установить поверх аккумулятора Parkside X20V.

Это младший брат модульного настольного вентилятора диаметром 140 мм.

Спецификация:

База
Стол_Вентилятор_120 мм_База
Вариант 1: Стандартный

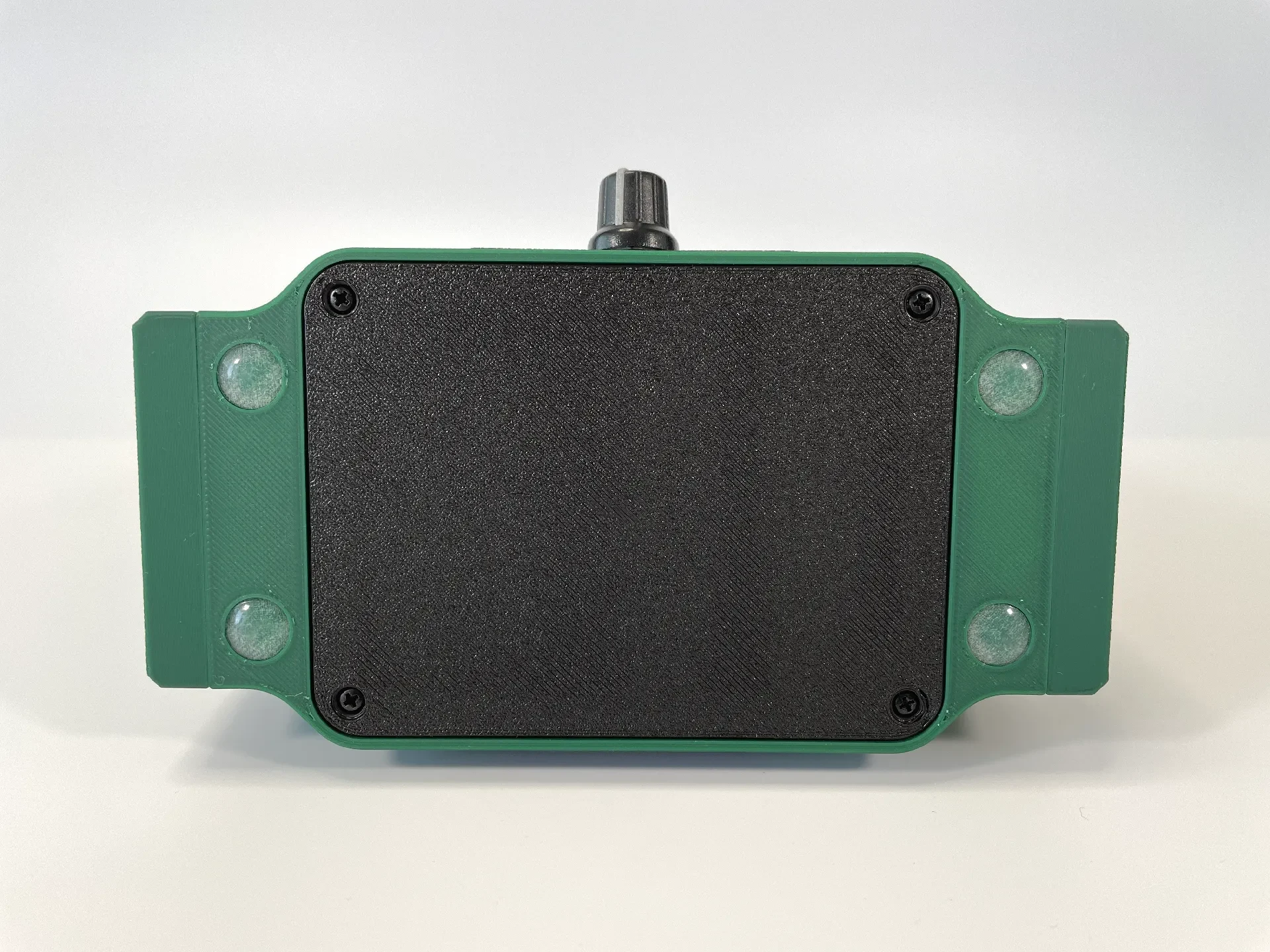

Стол_Вентилятор_120 мм_База_Крышка��

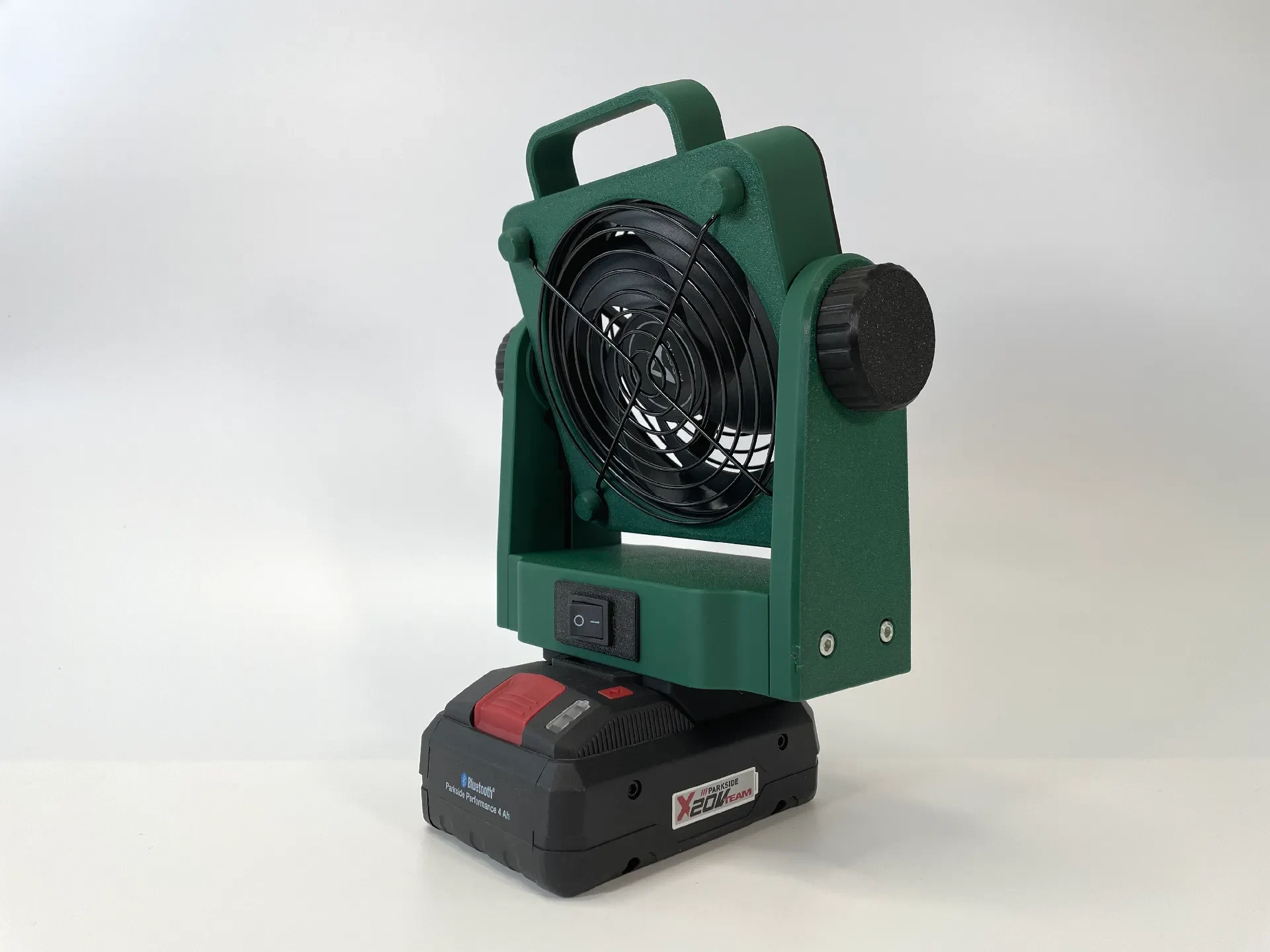

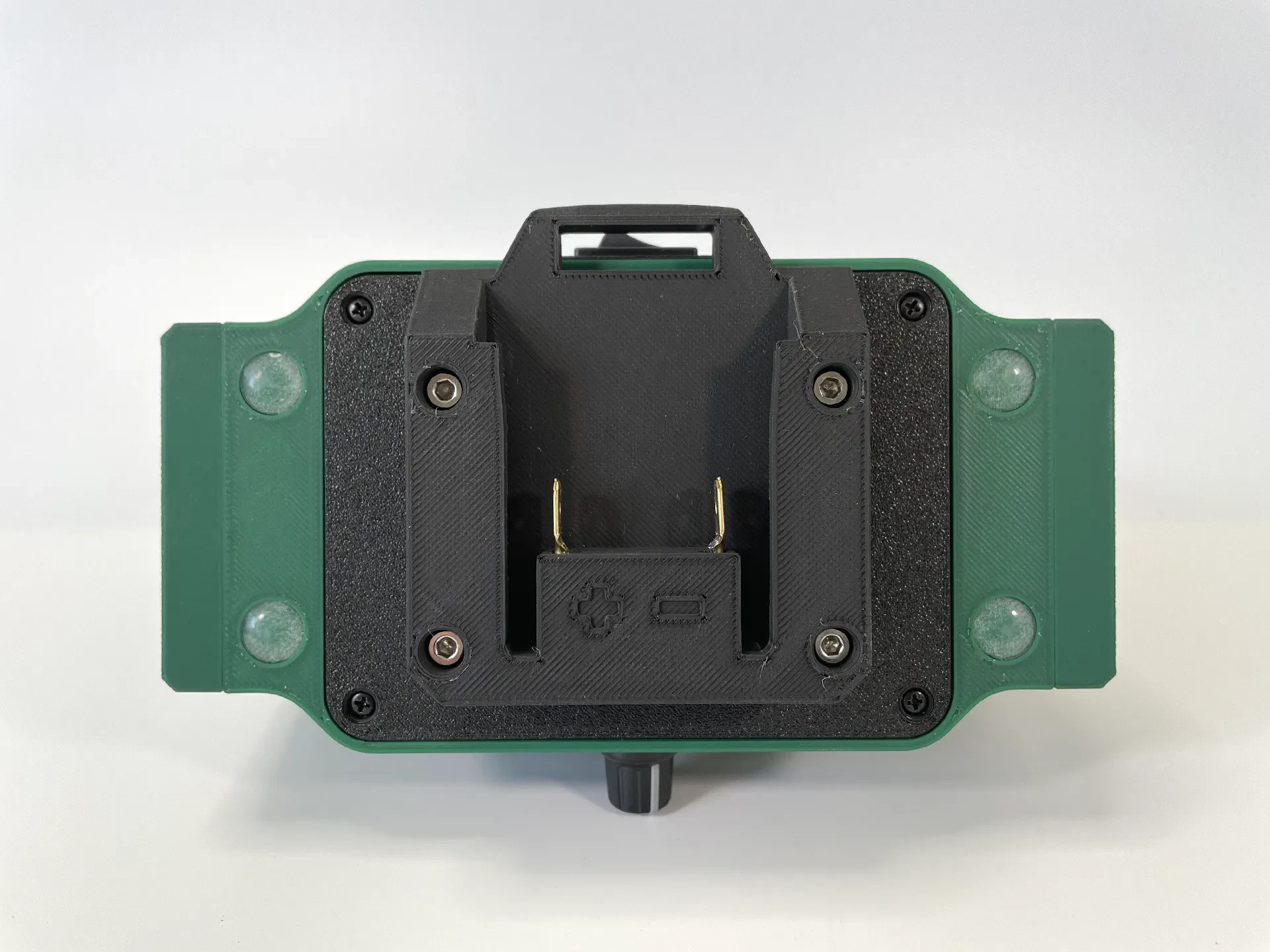

Вариант 2: аккумулятор Parkside X20V.
Рабочий стол_Вентилятор_120 мм_База_Крышка_Батарея
Батарея_Коннектор
4 болта с внутренним шестигранником M3x15 мм
4 гайки М3
2x клеммы типа «папа» Faston 6,3x0,8 мм
Провода AWG20 длиной 15 см.
4 болта с внутренним шестигранником M4x20 мм
4 гайки M4
4 самореза M2,6x6 мм.
(Опционально) 4 резиновые ножки диаметром 10 мм

Держатель вентилятора
Вариант 1: Вентилятор охлаждения 120x25 мм.
Desk_Fan_120mm_Fan_Holder_Part1 или Desk_Fan_120mm_Fan_Holder_No_Grill_Part1
Desk_Fan_120mm_Fan_Holder_Part2 или Desk_Fan_120mm_Fan_Holder_No_Grill_Part2
Вентилятор, например ARCTIC P12 Max, Noctua NF-P12 PWM,...
4 болта с внутренним шестигранником M4x35 мм (M4x40 мм, если вы используете металлическую решетку)
4 гайки M4
4x Desk_Fan_Nut_Cover или Desk_Fan_Nut_Cover_Grill
(Опционально) 2x металлические решетки 120 мм
(Опционально) Усилитель воздушного потока

Сторона
Desk_Fan_120mm_Side_Part1
Desk_Fan_120mm_Side_Part2
2x стол_вентилятор_гайка

Передняя панель
Вариант 1: Пустой
Desk_Fan_Front_Module_Blank
2 самореза M2,6x6 мм
Вариант 2: кулисный переключатель
Desk_Fan_Front_Module_Switch
Кулисный переключатель 21х15мм
2 самореза M2,6x6 мм

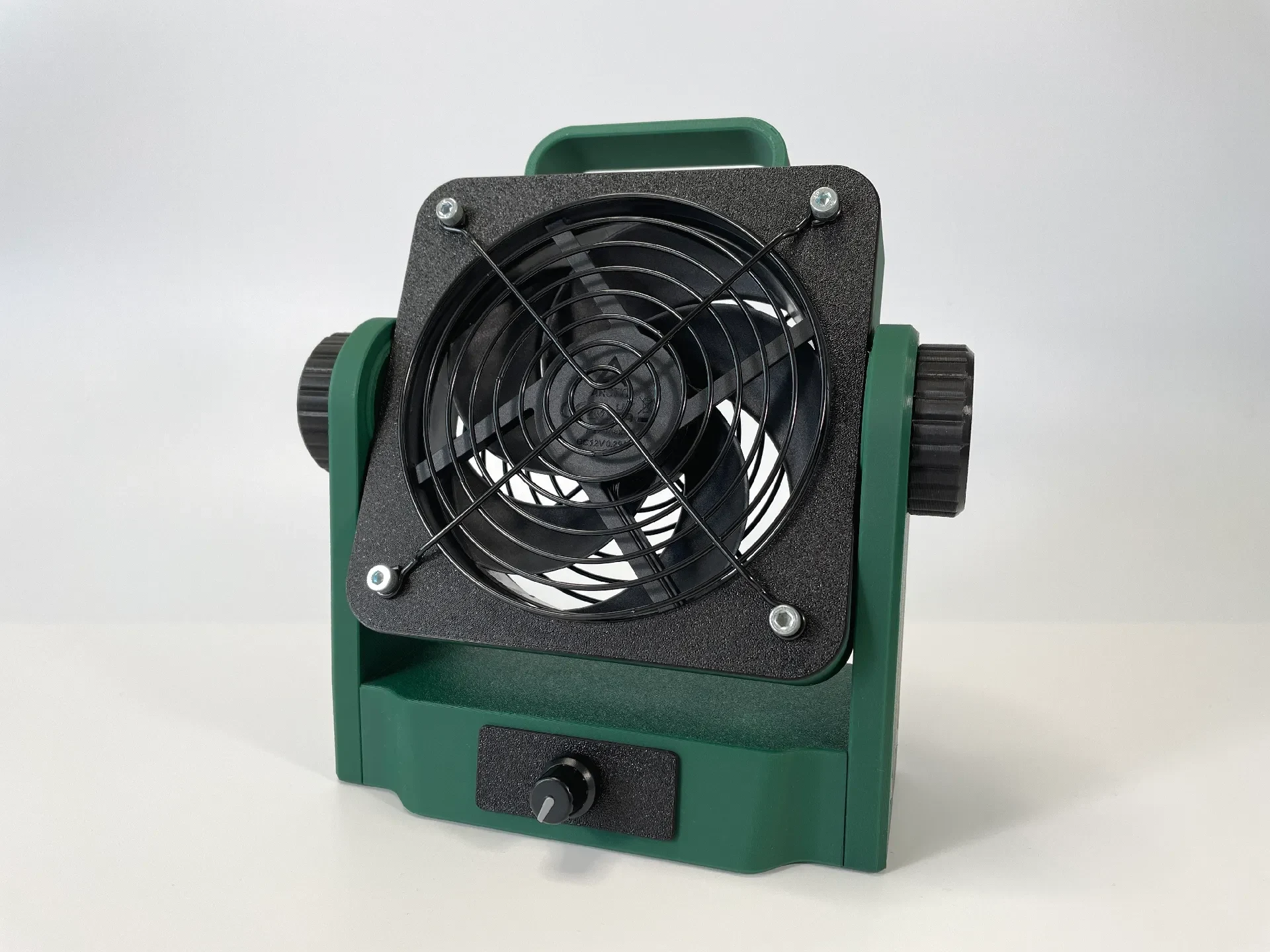

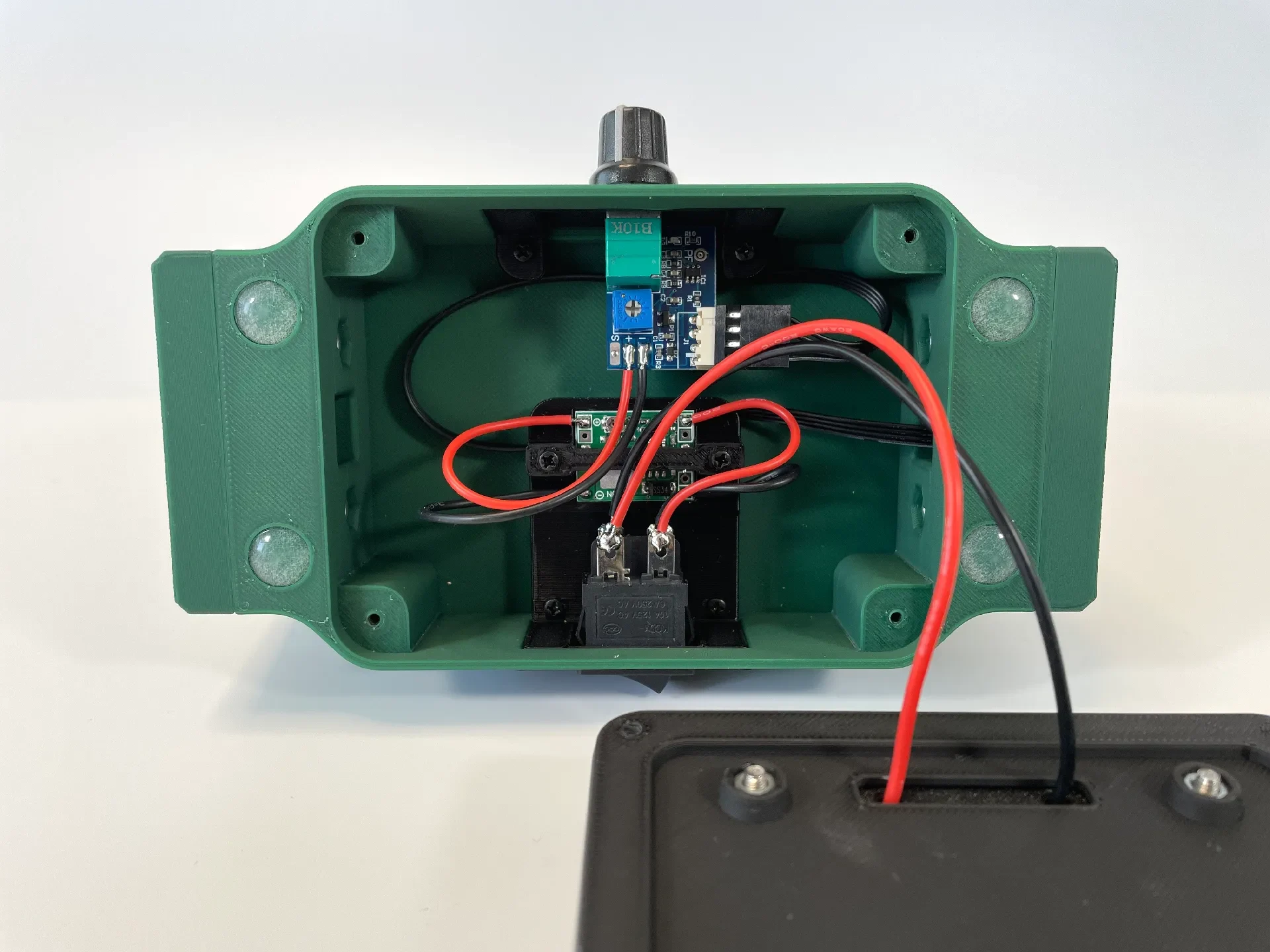

Вариант 3: Генератор сигналов ШИМ
Desk_Fan_Front_Module_PWM
ШИМ-контроллер скорости вращения вентилятора
2 самореза M2,6x6 мм
Вариант 4: Драйвер ШИМ
Скоро
Задняя панель
Вариант 1: Пустой
Desk_Fan_Back_Module_Blank
2 самореза M2,6x6 мм
Вариант 2: разъем постоянного тока
Рабочий стол_Fan_Back_Module_DC_Jack_11mm
Разъем постоянного тока 5,5x2,1 мм (Тип D)
2 самореза M2,6x6 мм

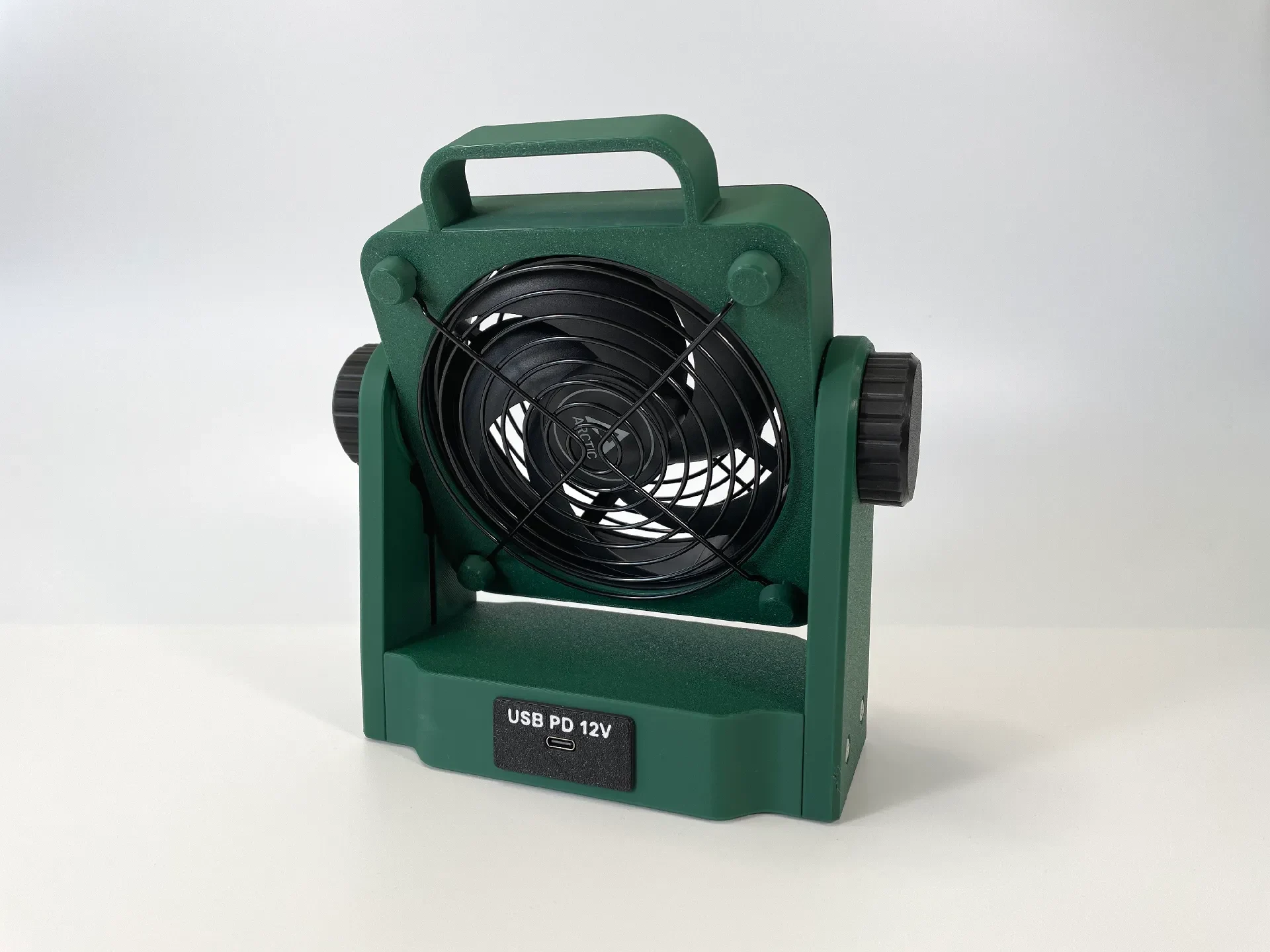

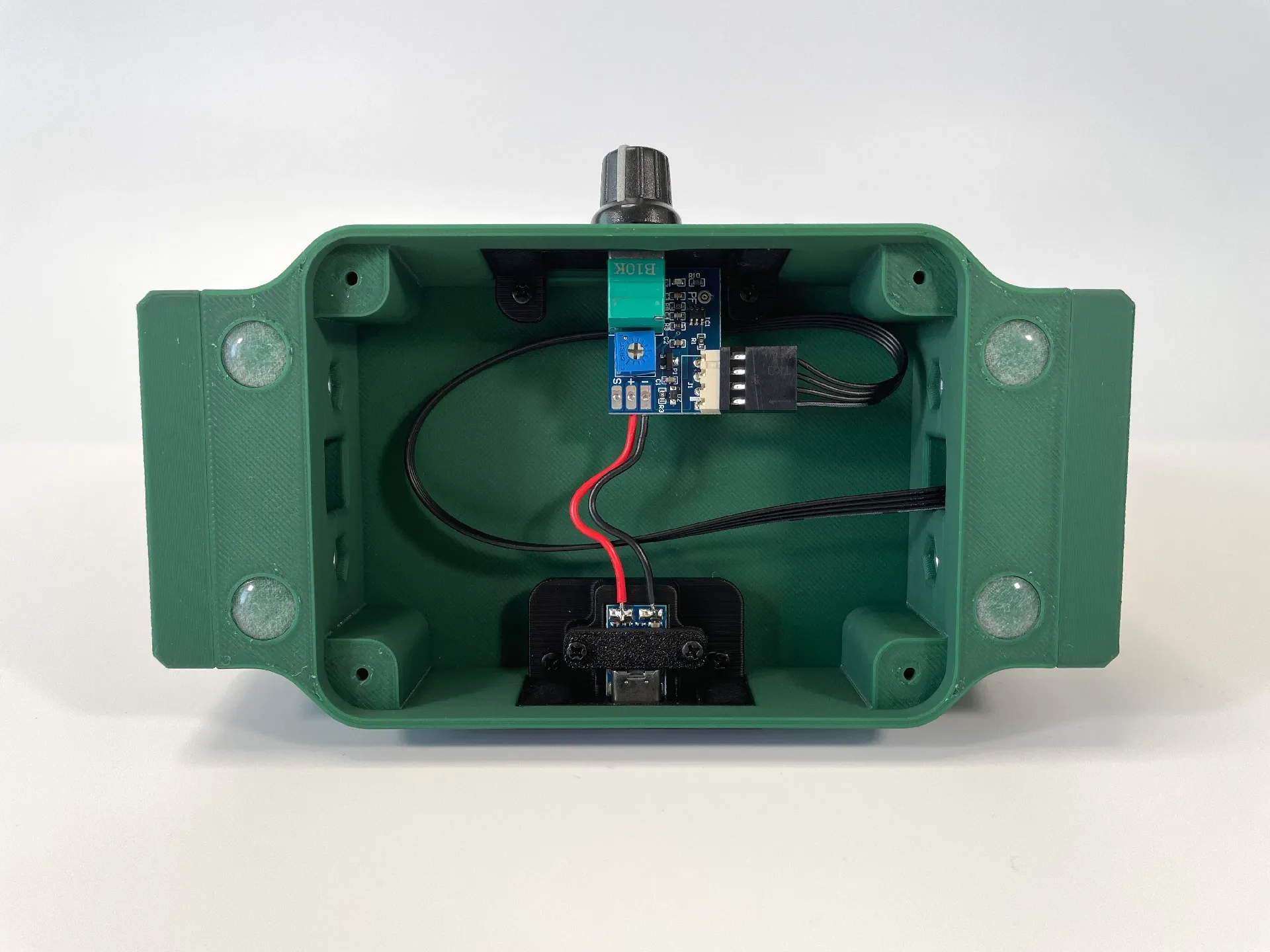

Вариант 3: подача питания через USB-C (12 В)
Desk_Fan_Back_Module_USB_PD
Триггерный модуль подачи питания USB-C 12 В
4 самореза M2,6x6 мм.
Вариант 4: разъем USB-C (5 В)
Скоро
Вариант 5: кулисный переключатель и понижающий преобразователь (необходим для аккумулятора Parkside X20V)
Desk_Fan_Back_Module_Switch_Stepdown
Понижающий преобразователь
Кулисный переключатель 21х15мм
4 самореза M2,6x6 мм.

Инстру��ция по сборке:

Распечатайте все необходимые детали.
Очистите детали и просверлите все закрытые отверстия.
Вставьте вентилятор компьютера в держатель вентилятора. В держателе имеется небольшой зазор для размещения вентилятора с резиновыми демпферами. При необходимости вы можете использовать небольшие проставки, чтобы заполнить зазор.
Пропустит�� кабель вентилятора через боковое отверстие вниз.
Закройте держатель вентилятора. При желании добавьте металлическую решетку(и) или усилитель потока и закрепите все вместе с помощью четырех винтов M4 и гаек.
Наденьте крышки гаек на гайки.
Прикрепите боковые пластины с обеих сторон. Поместите проволоку в паз и слегка затяните пластины большими пластиковыми гайками.
Вставьте четыре гайки M4 в шестигранные отверстия в основании.
Соберите заднюю панель. Информацию о версии с аккумуляторным креплением Parkside X20V см. ниже.
Соберите переднюю панель.
Вставьте заднюю и переднюю панели в основание и закрепите их саморезами.
Подключите источник питания к выключателю питания или ШИМ-контроллеру.
Пропустите провод вентилятора через боковое отверстие и расположите основание между боковыми пластинами.
Прикрепите основание к боковым пластинам четырьмя винтами M4.
Подключите вентилятор к выключателю питания или ШИМ-контроллеру.
Прикрепите нижнюю крышку с помощью саморезов.
Приклейте резиновые ножки к основе.
