Draken - Канал вентилятора QIDI X-Max X-Plus I-Mate (S)

О

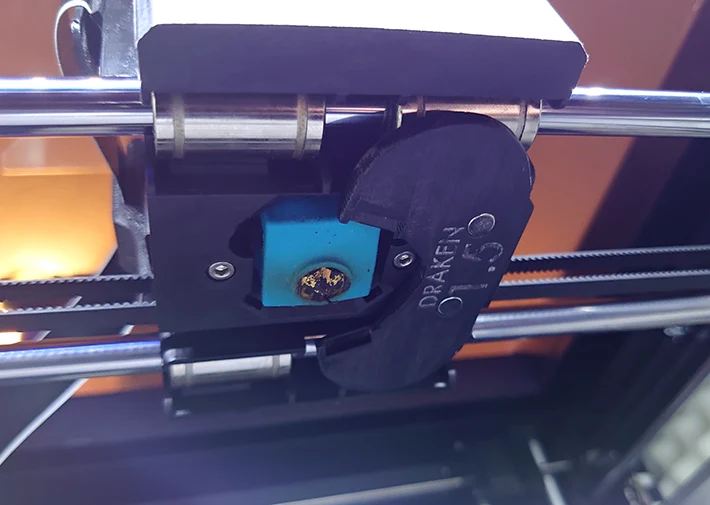

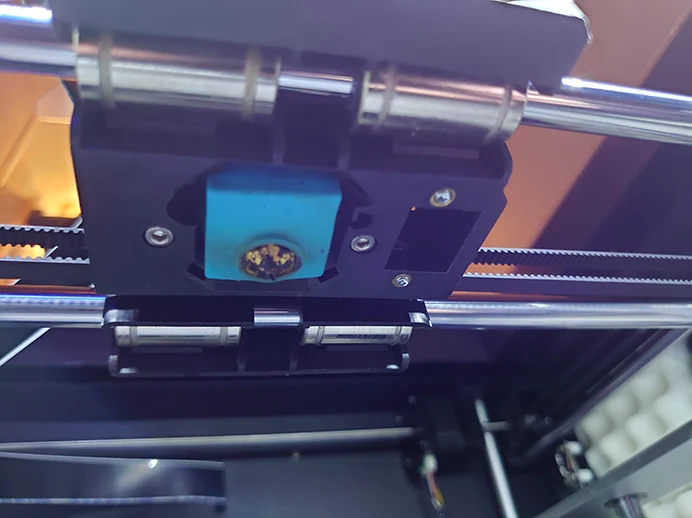

Draken — это двухканальный вентиляторный канал с высокой пропускной способностью для QIDI Tech X-Max, X-Plus и I-Mate (S). Чтобы использовать его, вам понадобится новая каретка экструдера. Если он еще не установлен на вашем принтере, вы можете обратиться в службу поддержки QIDI, и они пришлют его вам, и вы сможете переключить его самостоятельно. В новой каретке воздуховод вентилятора крепится двумя винтами. После того, как вы установили новую каретку экструдера, снимите прилагаемый к ней канал вентилятора и установите канал вентилятора Draken, это быстрая замена.

Вентиляционный канал Draken легко распечатать, и в большинстве ситуаций он улучшает охлаждение деталей по сравнению со стандартными. Стандартный воздуховод подает воздух только в одном направлении, в то время как это двухсторонний вентиляторный канал, который охлаждает спереди и сбоку, а воздух течет сзади.

Хотя воздуховод предназначен для подачи воздуха непосредственно под сопло, некоторое количество воздуха все равно будет попадать на сопло и блок нагрева, поэтому рекомендуется использовать силиконовый носок, чтобы поддерживать стабильную температуру. Когда сопло находится близко к станине и скорость вентилятора меняется от 0% до 100%, вы увидите падение температуры на сопле в течение нескольких секунд, прежде чем оно отрегулируется.

На изображениях ниже показаны каналы вентилятора Draken до и после. Использовались идентичные настройки: высота слоя 0,2 мм и скорость вращения вентилятора 100%. Скорость печати 45 мм/с.

Поддержка

Все мои дизайны и моды на Printables можно использовать бесплатно и создавать ремиксы. У них есть некоммерческая лицензия. Если вам понравился этот или любой другой мой дизайн, вы можете отправить мне небольшое пожертвование, перейдя по ссылк�� ниже. Спасибо :)

https://www.paypal.me/humebeamengineering

Настройки печати

Принтер: QIDI Tech X-Max

Плоты: Нет

Поддерживает: Да

Разрешение: 0,2 мм

Заполнение: 20%

Нить: Fillamentum ABS Skye Blue

Примечания:

Важно! Отключите печать тонких стенок.

Требуется термостойкая нить. Я использую ABS, и он подходит для температур кровати до 100 градусов. Если вы не печатаете при высоких температурах (в основном PLA), вы можете напечатать их из PETG.

Печатайте только с опорами внутри большого воздуховода. При необходимости вы также можете разместить опоры по бокам.

Пост-печать

Поддержка размещения. Поместите несколько опор ниже и внутри большого воздуховода.

Фотографии до/после

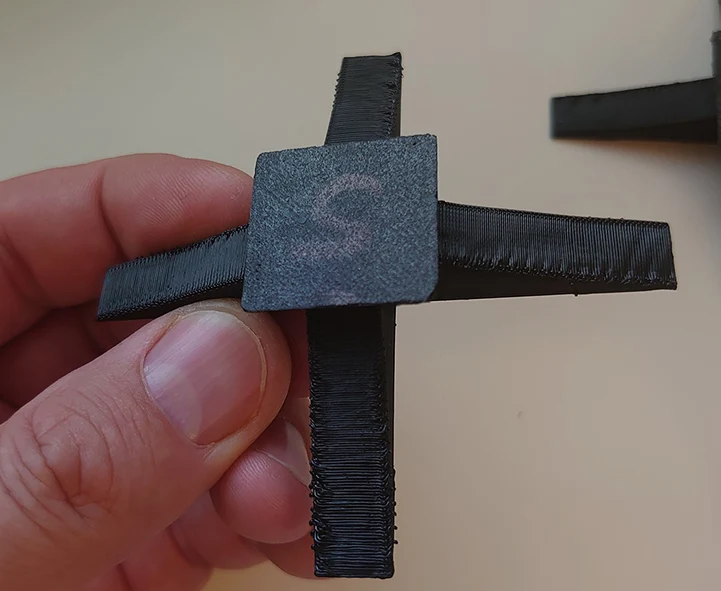

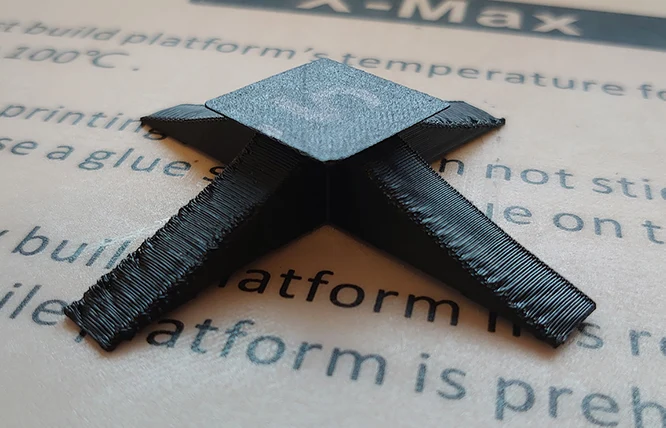

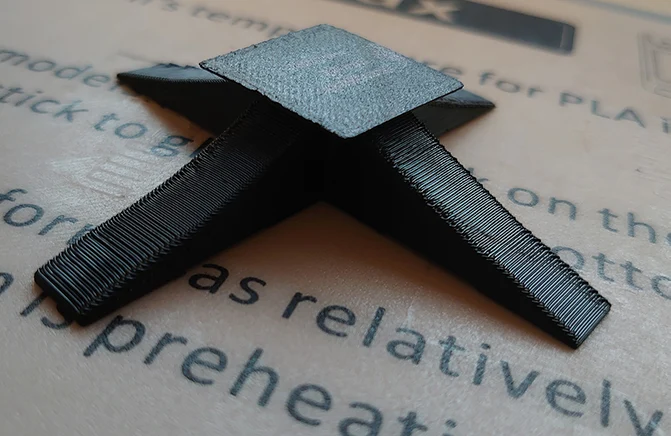

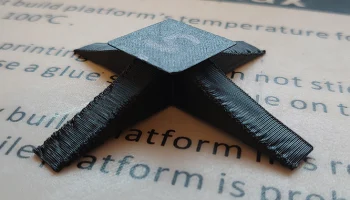

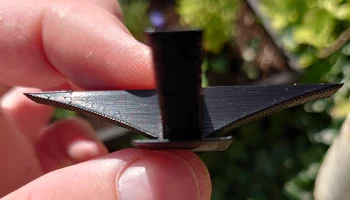

На изображениях с пометкой «S» изображен стандартный канал вентилятора с J-образным крючком, а на остальных изображениях — канал вентилятора Draken. Были использованы идентичные настройки и фактически были напечатаны одни и те же g-коды. Скорость печати 45 мм/с, высота слоя 0,2 мм, вентилятор охлаждения деталей 100%. Есть также несколько фотографий тестовых моделей, напечатанных без поддержек с помощью Draken.

Склад:

Дракен:

Склад:

Дракен:

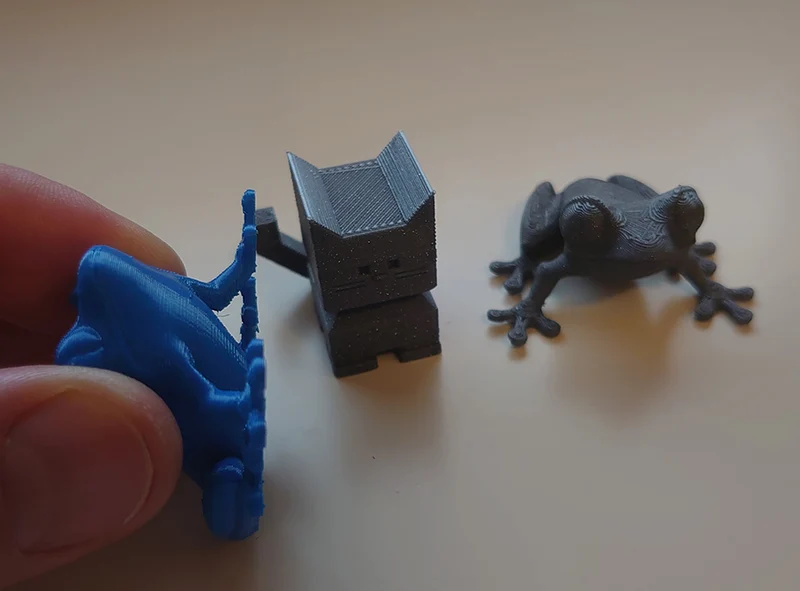

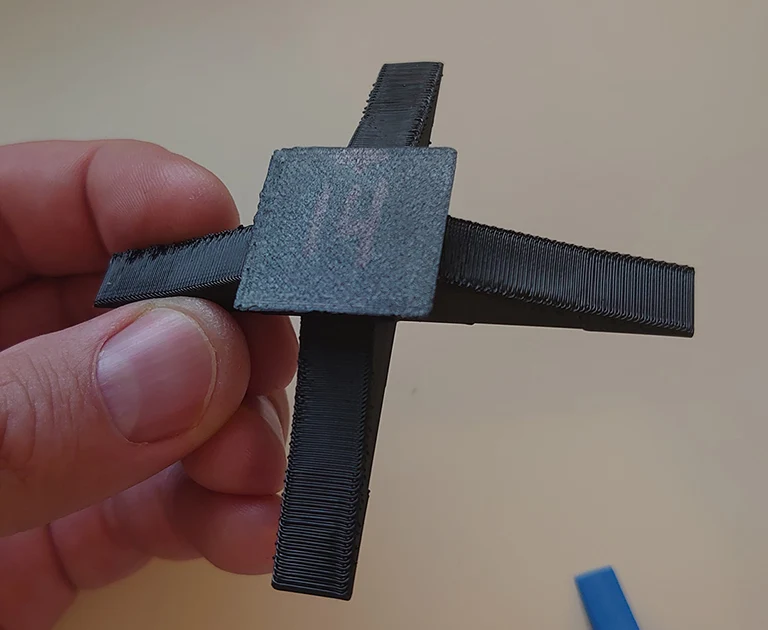

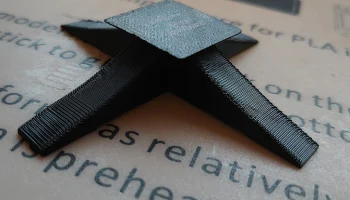

Некоторые тестовые модели напечатаны без подставок.

Опционально — магнитное крепление (рекомендуется)

Если вы хотите использовать дополнительное магнитное крепление, вставьте два круглых неодимовых магнита в монтажные отверстия Draken. Магниты должны иметь диаметр 6 мм и толщину 3 мм, они достаточно распространены и недороги. Фактически, они идентичны магнитам, установленным на верхней крышке X-Plus и X-Max.

Выведите два расстояния. Если у вас есть винты M3 диаметром 10 мм, напечатайте расстояние под названием «расстояние для 10 мм-винта.stl». Вы также можете использовать винты диаметром 15 или 20 мм, напечатайте любые расстояния, соответствующие вашим винтам.

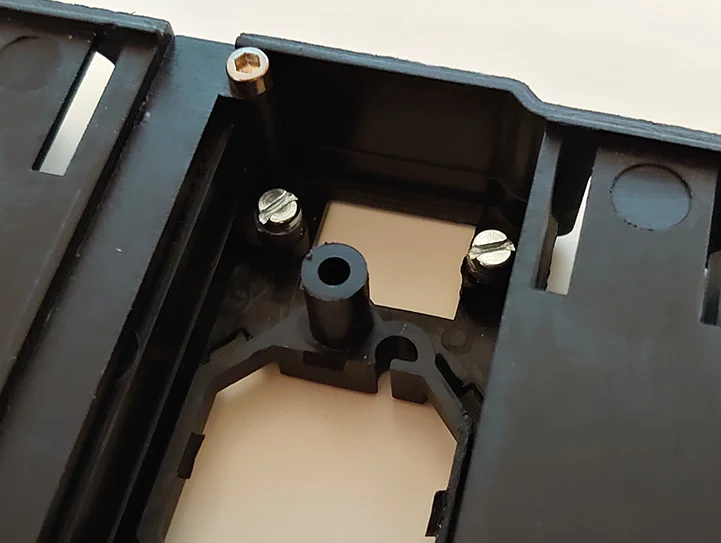

Затем полностью снимите воздуховод стандартного вентилятора, а также крышку экструдера. Вставьте в промежутки винты М3 и вкрутите их в крепежные отверстия канала вентилятора сверху, они должны немного выступать, если смотреть снизу.

Установите крышку экструдера и вставьте канал вентилятора Draken снизу. Он прикрепится с помощью магнитной силы, и его легко снять, если вы печатаете что-то, не требующее канала вентилятора.
