Hand Fan

Разборный ручной веер «традиционного» стиля.

Это не проект «распечатай и играй». После печати вам придется потратить достаточно времени на сшивание лезвий, чтобы вы забыли, как завязать простой узел.

Размеры (приблизительно):

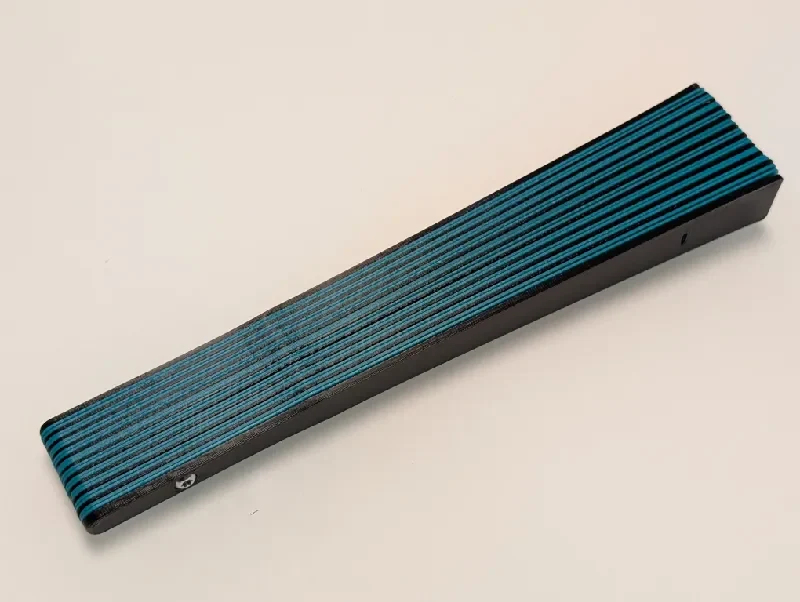

в сложенном виде: 7-7/8 дюйма × 3/4 дюйма × 1-1/8 дюйма (200 мм × 20 мм × 30 мм) [длина × ширина × толщина]

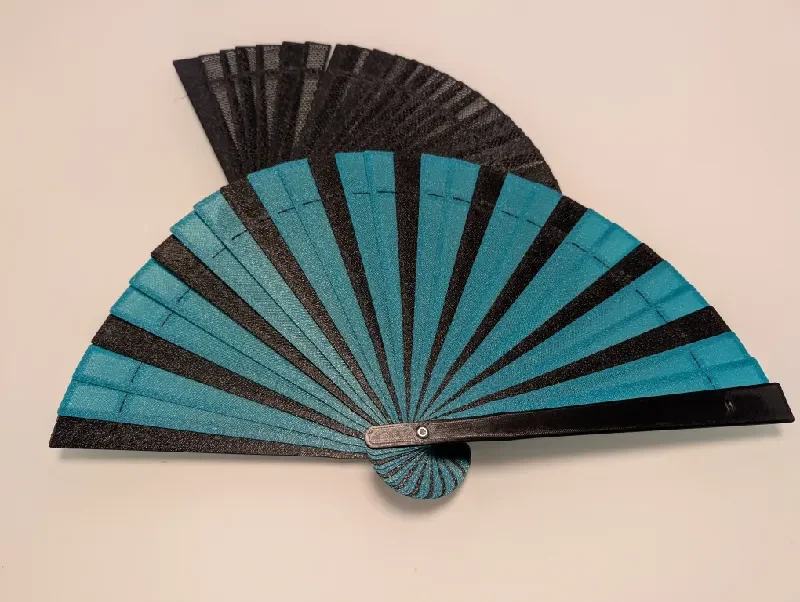

в разложенном виде: 7-7/8 дюймов × 13-3/4 дюйма (200 мм × 350 м��) [высота × ширина]
это при максимальном угле 180°; ширина, скорее всего, будет меньше, поскольку для 25-лопастных дисков угол составляет около 150°.

Инструменты и оборудование:
2 болта М3 длиной 5-10 мм.
игла
~50 дюймов резьба
синий малярный скотч (для здравомыслия)

Инструкции:
Распечатайте детали:
2x стороны
25 лезвий
1 штифт
Прикрепите штифт к одной стороне болтом М3. Сложите лезвия. Прикрепите другую сторону болтом М3. Обязательно сжимайте лезвия, чтобы не раздавить их. Вам могут понадобиться два шестигранных ключа, чтобы вращать болты в противоположных направлениях.
Вденьте нить в два отверстия с одной стороны. Сделайте узел.
Проденьте в соседнее отверстие следующего лезвия спереди назад. Затем следующее отверстие задом наперед, затем последнее отверстие вперед назад.

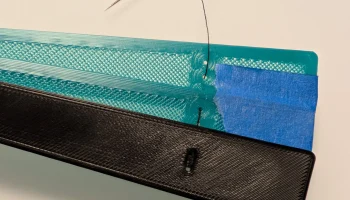

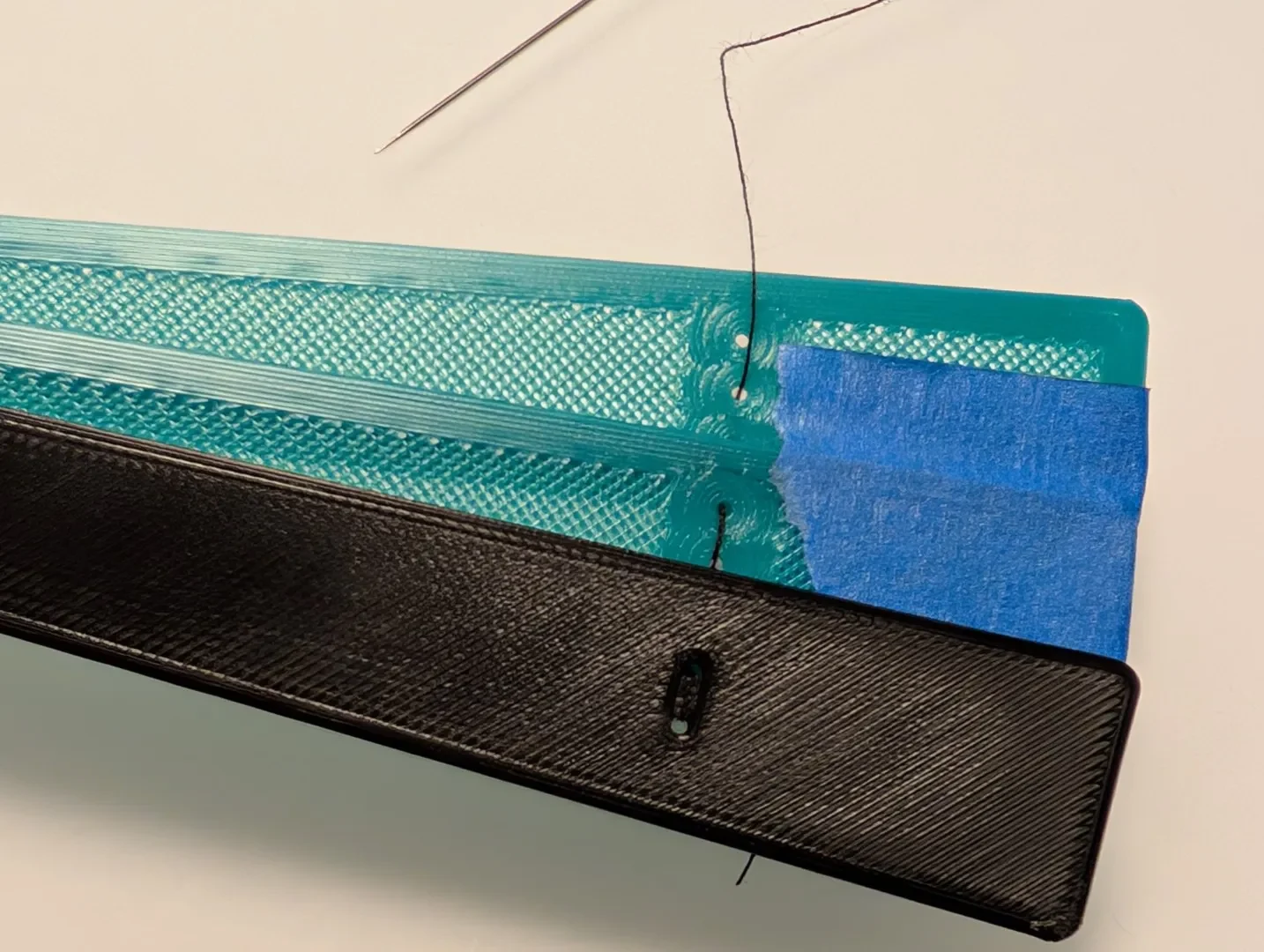

Используйте синюю ленту, чтобы временно выровнять два лезвия в желаемом положении перекрытия.
Сожмите и завяжите узел на нити, выходящей из среднего отверстия.
Повторяйте, начиная с шага 4, пока все лезвия не будут сшиты вместе.
Наконец, прострочите сбоку и завяжите узел.

Надеюсь, у тебя это получается лучше, чем у меня.

Примечания:
Отрегулируйте длину штифта или количество лезвий в зависимости от допусков вашего принтера.

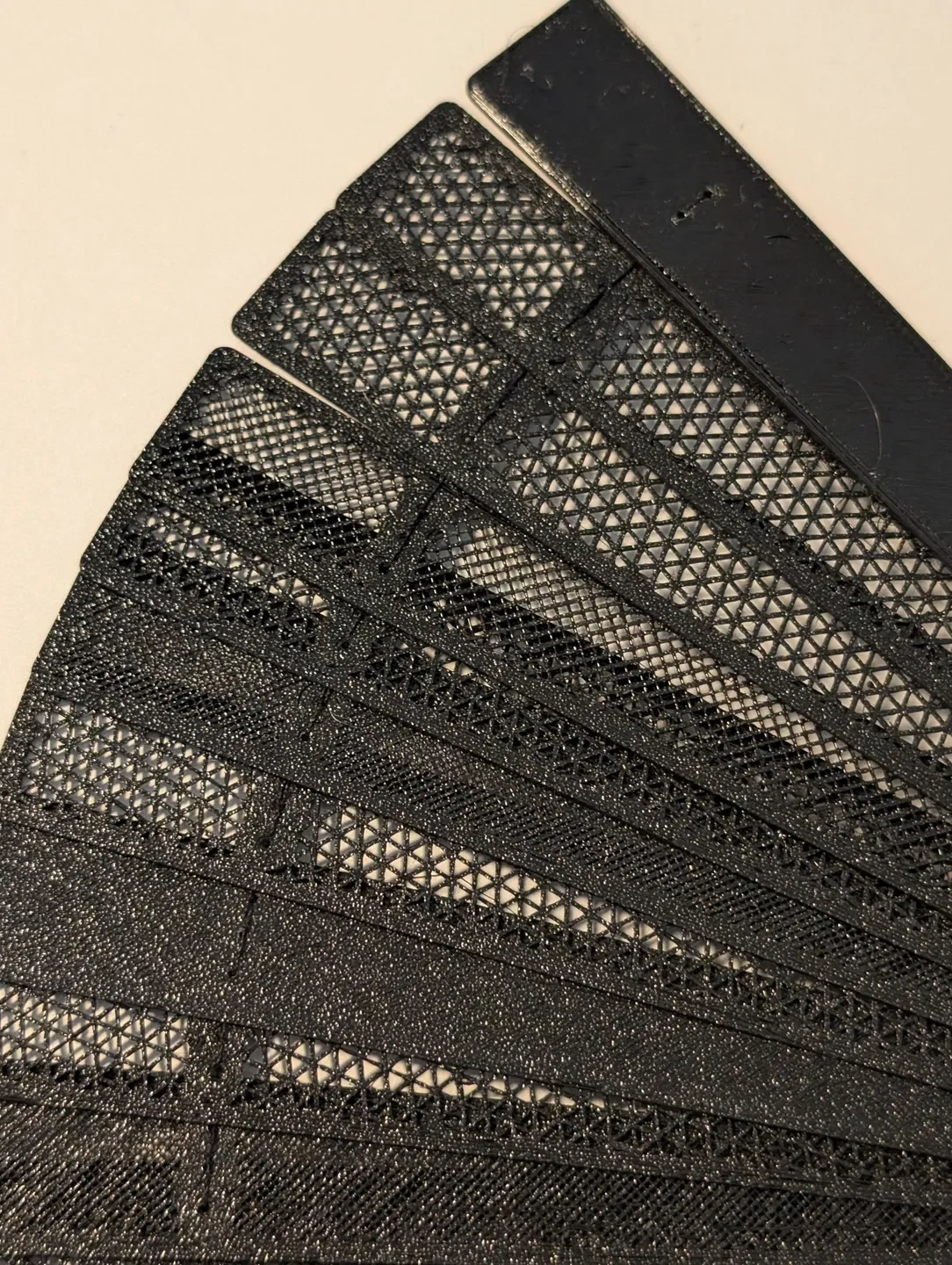

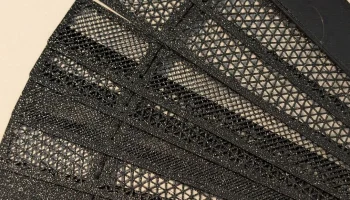

Поиграйте с узорами заполнения! Нарежьте внутренние лезвия без сплошных слоев (и более чем с 4 периметрами) и заполнителем по вашему выбору. Я рекомендую заполнение не менее 50%, иначе оно будет слишком дырявым для движения воздуха...
Дополнительные примечания (19 июня 2025 г.):
При хорошо настроенном (возможно, слишком сильном сжатии) принтере вы, вероятно, сможете установить 29 лезвий на предусмотренный штифт. Отрегулировать (только) высоту штифта по оси Z, вероятно, быстрее, чем напечатать больше лопастей… (Я предлагаю не использовать более 25 лопастей; из-за этого вентилятор будет трудно удерживать.)

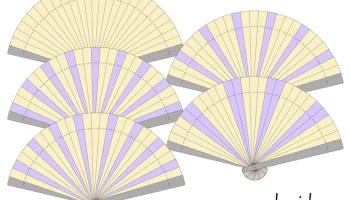

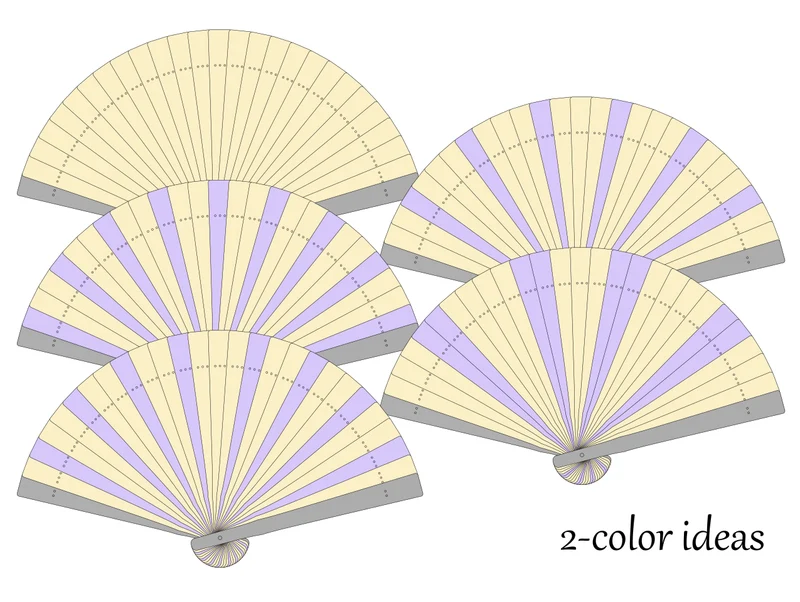

Вероятно, вы легко сможете разместить на печатной пластине 9 лезвий. Это даст вам 27 лезвий с 3 заданиями на печать. Распечатайте каждую тарелку одного цвета или перемешайте несколько тарелок.

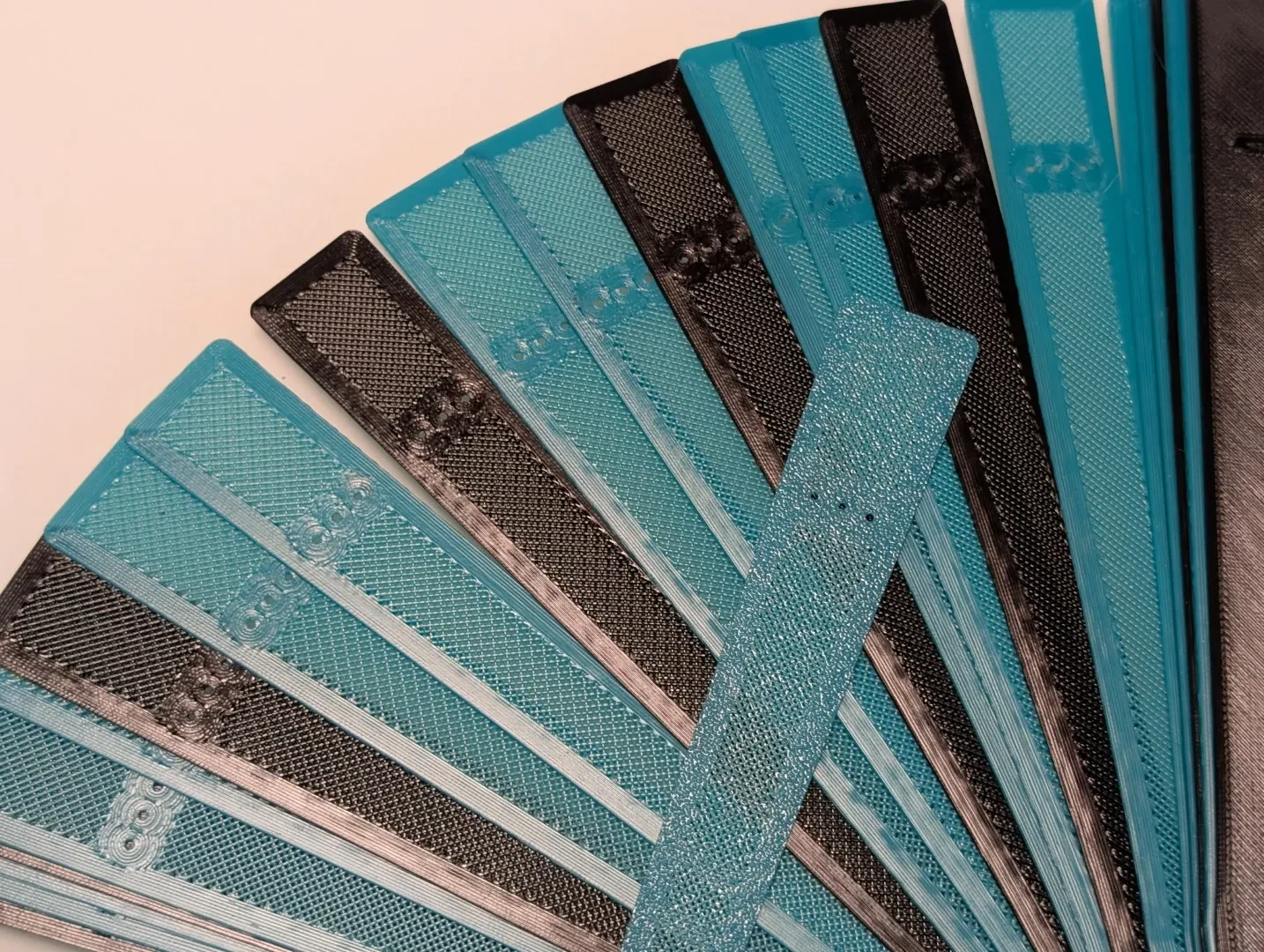

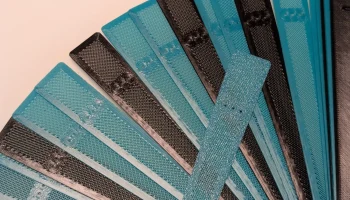

На данный момент лучше всего печатаются 8-периметровые, 50% заполнения, прямолинейные или гироидные отпечатки. Другие заполнения имеют перекрывающиеся линии, которые могут вызвать появление крошечных прыщей и могут выглядеть хуже в зависимости от вашего принтера.
Не совсем доволен приведенными выше инструкциями по резьбе; все еще работаю над этим… Я думаю, нам следует вернуться назад еще раз, чтобы обеспечить лучшее размещение узла (1-2-1-узел-2-3-2-узел-3).
Дополнительные примечания (23 июня 2025 г.):
Сшивание… оригинальный метод сшивания не очень хорош; Инструкцию пока оставляю как есть.
Как отмечалось 19 июня 2025 г., движение вперед-назад с двумя узлами, кажется, держится лучше. Это определенно больше раздражает.
Добавил картинку для наглядности...
А-Б. Б-А. узел. А-Б
до нашей эры. С-Б. до нашей эры. узел
переходим к следующему лезвию
Дополнительные примечания (23 июня 2025 г.):
Добавлена версия «Боковая (3 мм)», которая, надеюсь, немного более прочная — ребенок уронил вентилятор, и нижняя часть боковой лопасти отломилась под отверстием для штифта. Добавление большей толщины должно помочь?
