Корпус AMD BC-250 "Питман"

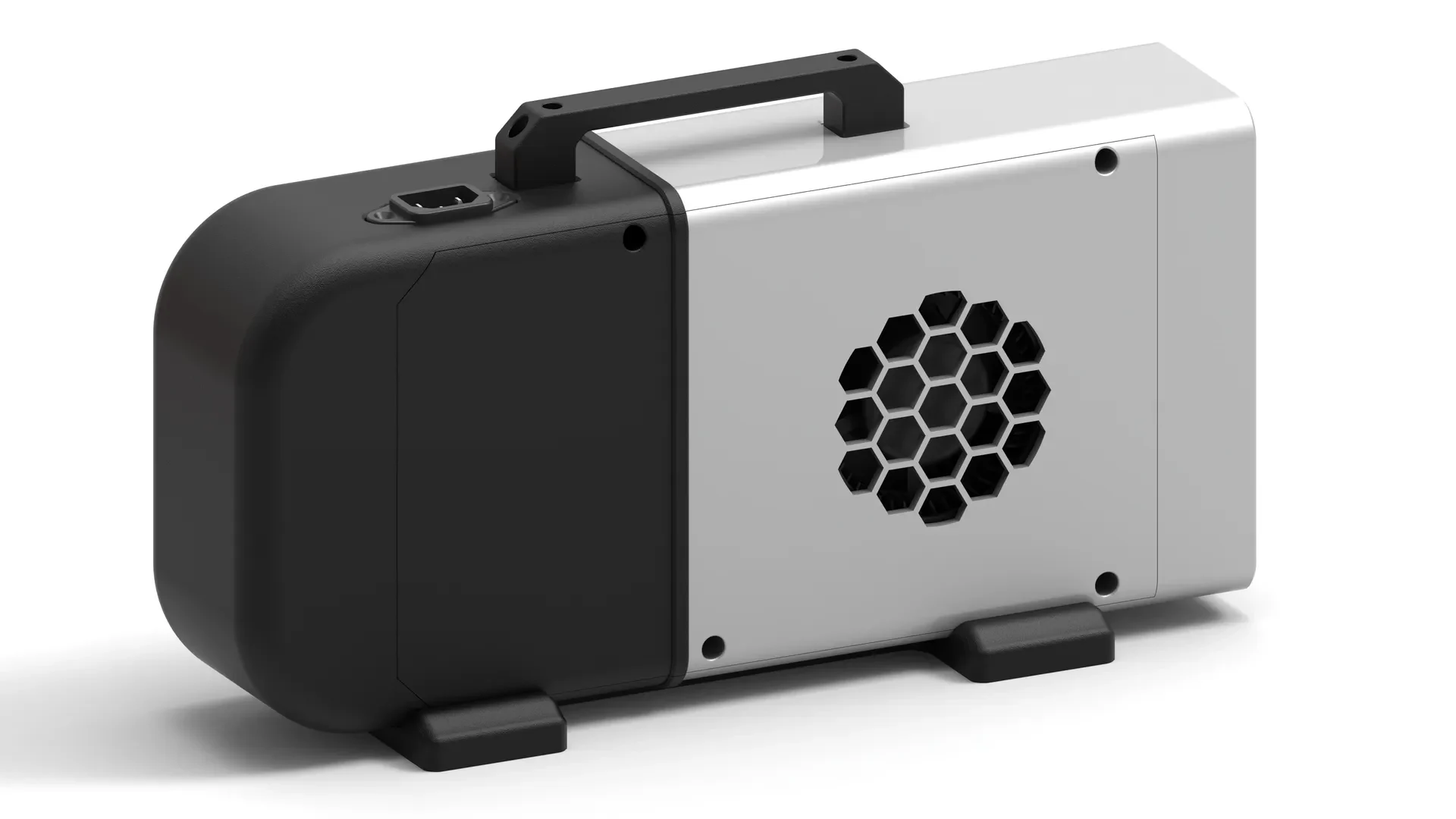

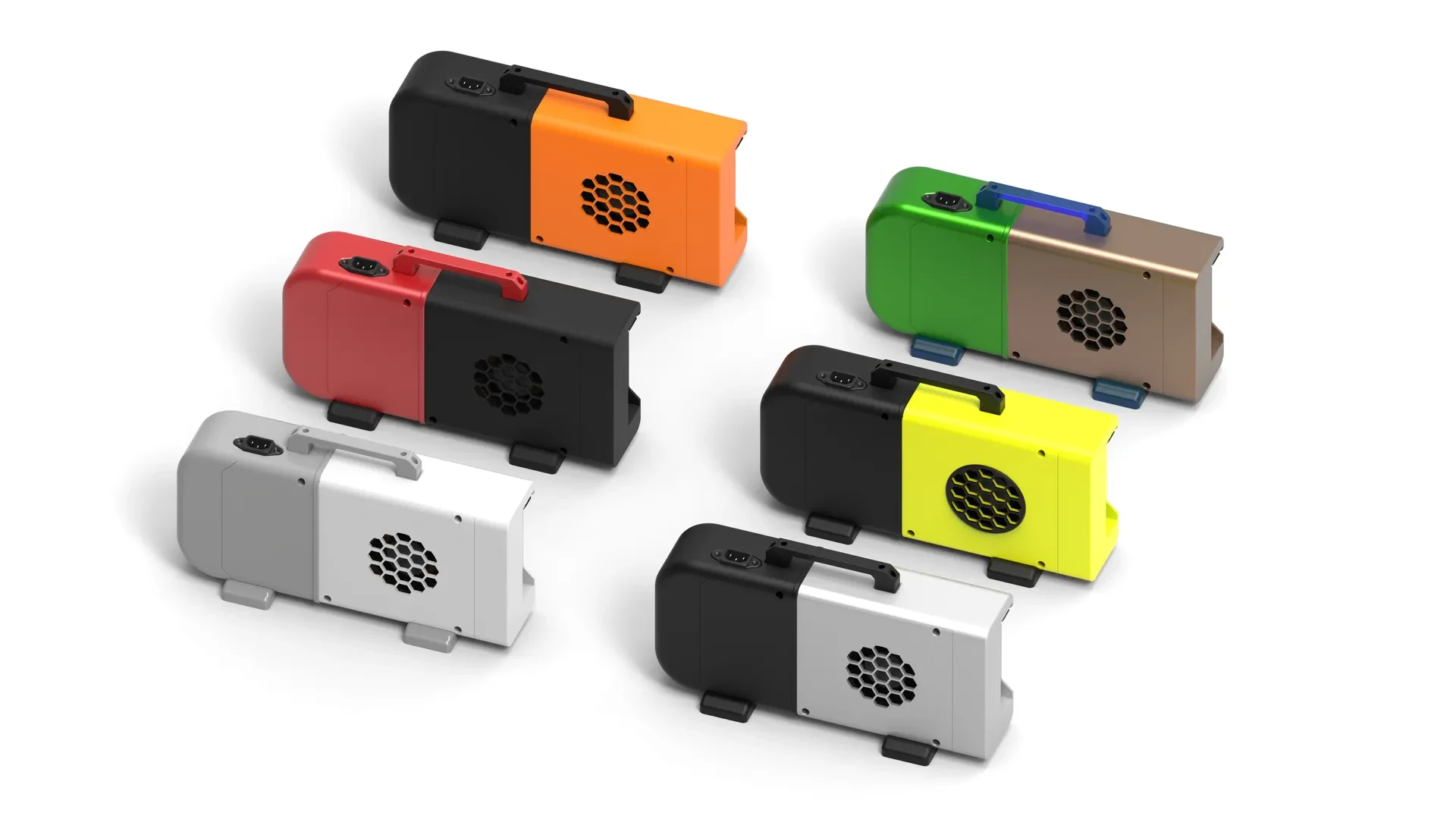

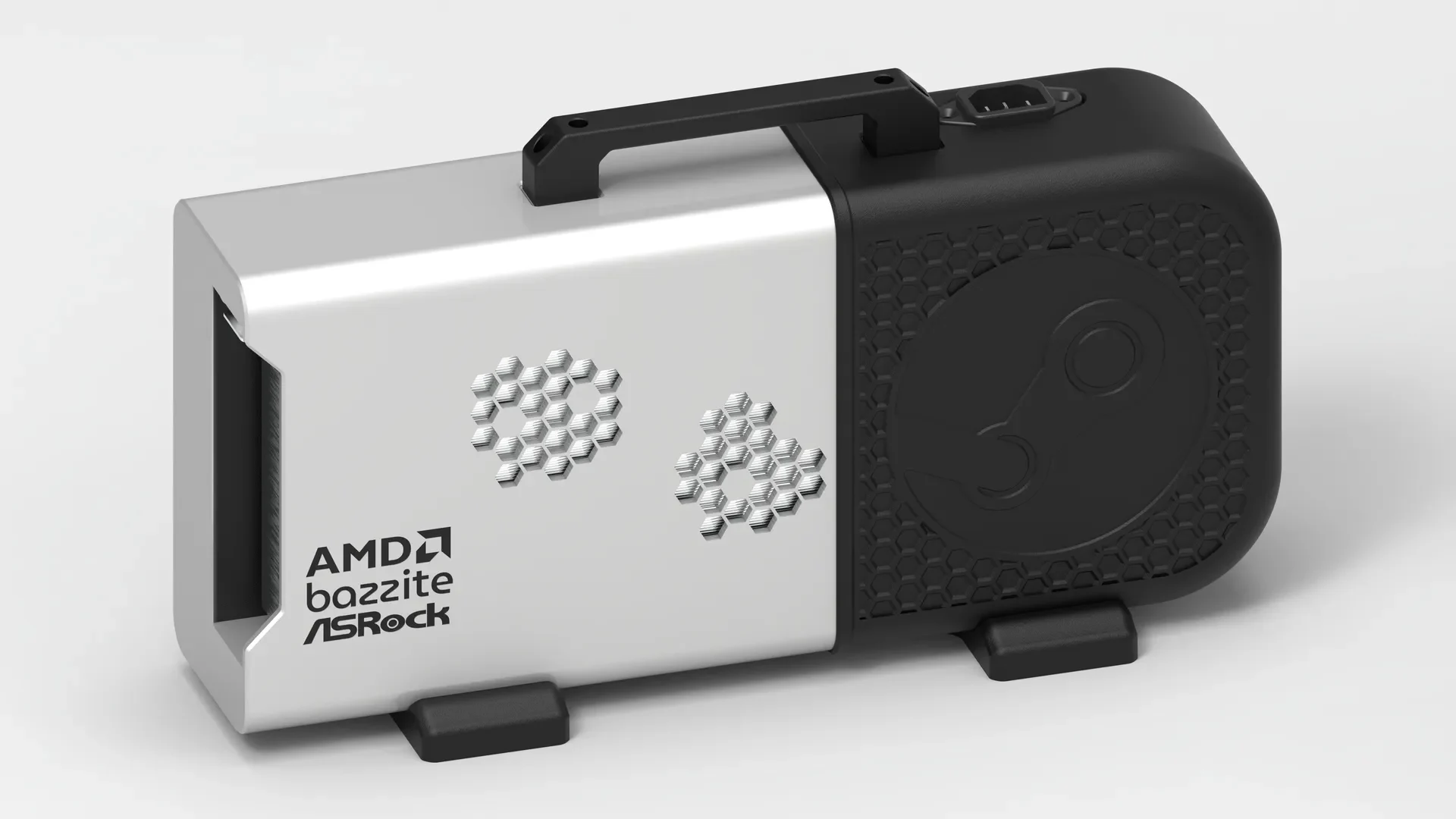

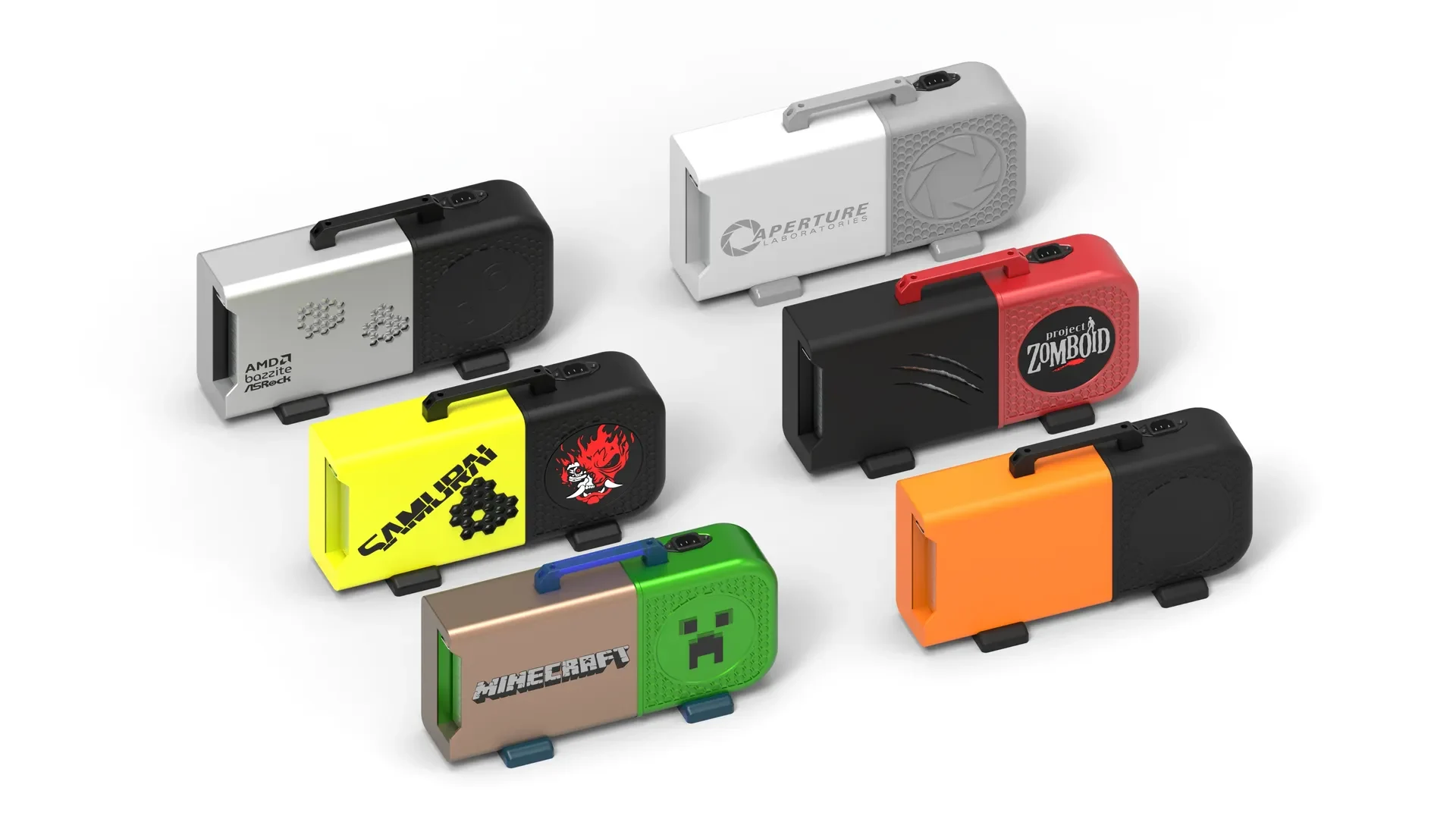

Мой специальный чехол Asrock BC-250 спроектирован так, чтобы быть компактным и портативным без ущерба для охлаждения и функциональности. Включено несколько тем, а также пустой ящик для ваших собственных тем.

ПРИМЕЧАНИЕ. Для сборки этого корпуса потребуются некоторые навыки пайки и электротехники.

Распечатать информацию:

Для оптимальной отделки рекомендуется печатать все папки с 4 стенками и заполнением 30 %.

Все файлы ориентированы правильно, но для некоторых потребуются опоры. Рекомендуется установить опоры для деревьев с вылетом 10%.

Файлы, находящиеся в папках PETG, должны быть напечатаны как минимум с использованием PETG, поскольку они подвергаются слишком высокой температуре для PLA (температура поверхности измерена при 53-55°C под нагрузкой в ​​мастерской с температурой окружающей среды 36°C). Детали, находящиеся в папках PLA, можно напечатать на выбранной вами нити.

Спецификация материалов:

https://docs.google.com/spreadsheets/d/1L13zMmRd_4MpuYEmTJudOHFpkt37Hs72zwldE6kkQjc/edit?usp=sharing

Руководство по сборке:

1) Соедините переднюю и заднюю половинки вместе, для их окончательного соединения можно использовать клей, но это не обязательно.

2) Вставьте плату BC-250 (убедитесь, что вы припаяли 6-контактный кабель питания JST к колодкам питания PCI-E и подключили удлинитель вентилятора к плате). Возможно, вам придется повернуть под углом, чтобы сесть на борт.

3) Вставьте средние пластины, прокладывая вокруг них все кабели.

4) Прикрутите ручку через корпус к средним пластинам с помощью четырех винтов M3 диаметром 16 мм. Это удержит корпус вместе. Ножку тоже можно поставить на место, но пока не вкручивайте.

5) Установите вентилятор и блок питания с помощью винтов M3 10 мм. Проложите провод вентилятора в предусмотренном пазе и подсоедините к удлинителю. Подключите BC-250 к блоку питания с помощью 6-контактного разъема JST.

6) Вставьте разъем питания IEC (убедитесь, что 3-контактный разъем JST припаян правильно) и подключите его к блоку питания. Разъем IEC пока не вкручивайте.

7) Установите детали направляющих ве��тилятора, следя за чистотой прокладки кабелей, и прикрутите их четырьмя винтами M3 диаметром 20 мм.

8) Прикрутите ножки и разъем IEC винтами M3 16 мм, чтобы плотно скрепить корпус вместе.

9) Поздравляю! Надеюсь, вы ничего не напутали!

Заключительные замечания: 120-мм вентилятор имеет огромное статическое давление, при частоте графического процессора 1800 МГц и напряжении 830 мВ при игровой нагрузке вентилятор не должен работать на скорости выше 65%, чтобы поддерживать температуру системы 70-75 градусов Цельсия.
