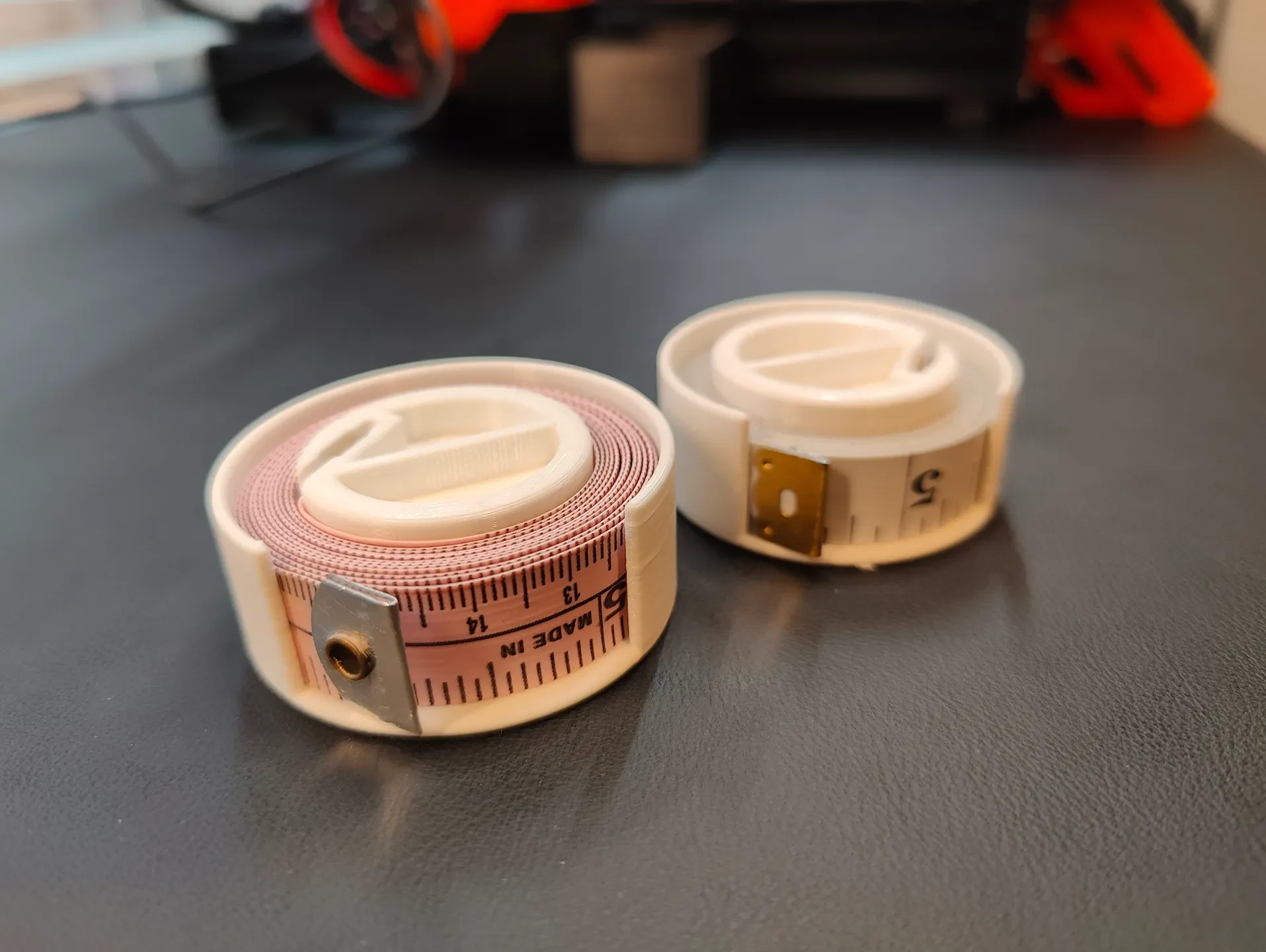

Ремикс катушки мягкой рулетки - параметрический............

Инструкцию по размерам смотрите ниже

Оригинальное описание Тингивезе

Это ремикс на держатель рулетки ohmg. Благодарим вас за предоставление файла STEP!

Рулетка моей жены имела заклепку на металлическом конце, поэтому мне пришлось сделать в ней насечку. У меня также были трудности с отверстием для пальца, потому что оно оказывало асимметричное давление на внешнюю часть. Это увеличивало трение и затрудняло вращение. По крайней мере, у меня так было. Ваш пробег может отличаться.

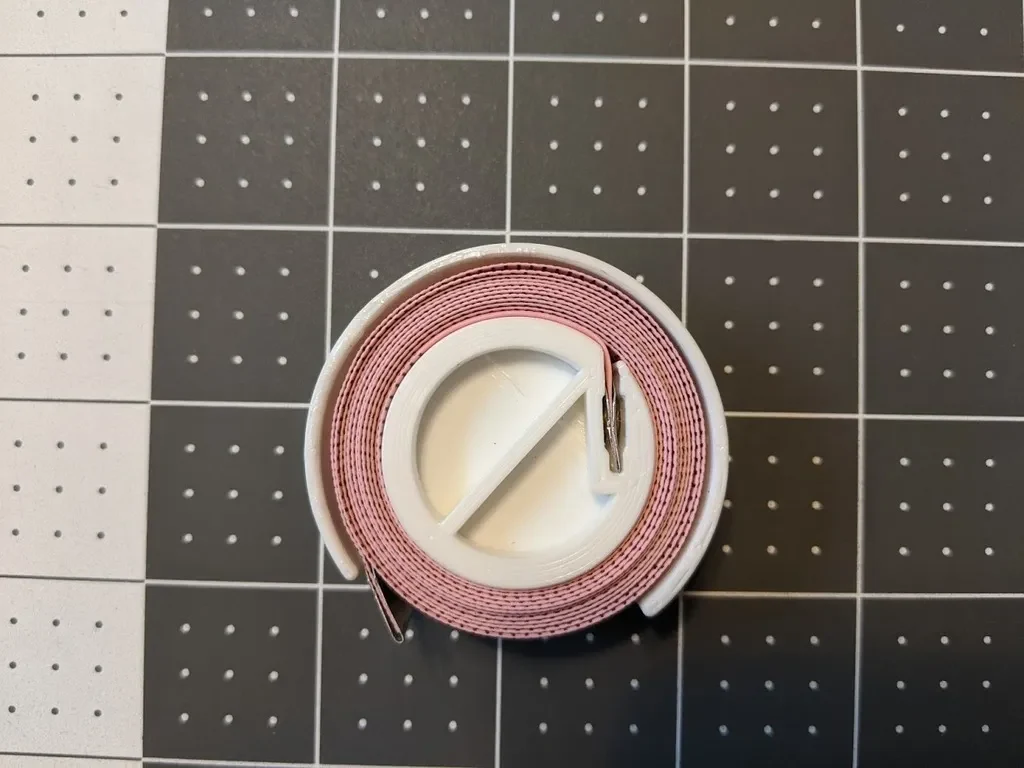

Поэтому я просто удалил отверстие для пальца и добавил перекрестную ручку, чтобы она заводилась, как те старые металлические заводные игрушки.

Обновления
23 марта 2023 г.
В��люченный файл Parametric Fusion 360
Включены новые размеры
высота от 16-20 мм с шагом 1 мм.
диаметры от 45-55 мм с шагом 1 мм.
13 апреля 2023 г.
Добавлена база 16х45мм, которой почему-то не было.
Разложил все STL по папкам по высоте и упорядочил файлы в каждой папке по диаметру.
Добавлено примечание о снижении высоты ниже 16 мм.
23 мая 2023 г.
Добавлена база 20x60 по специальному запросу.
Пожалуйста, оставьте комментарий, если вам нужен особый размер, и я постараюсь достать его, когда смогу. Спасибо!

Как выбрать правильный размер

Когда дело доходит до выбора правильного размера, у вас есть два варианта. Вы можете использов��ть файлы stl с предварительным размером или, чтобы точно подобрать размер, открыть файл f3d в Fusion 360 и изменить параметры в соответствии с точными измерениями вашей рулетки. В любом случае, для идеальной подгонки следуйте приведенной ниже процедуре:

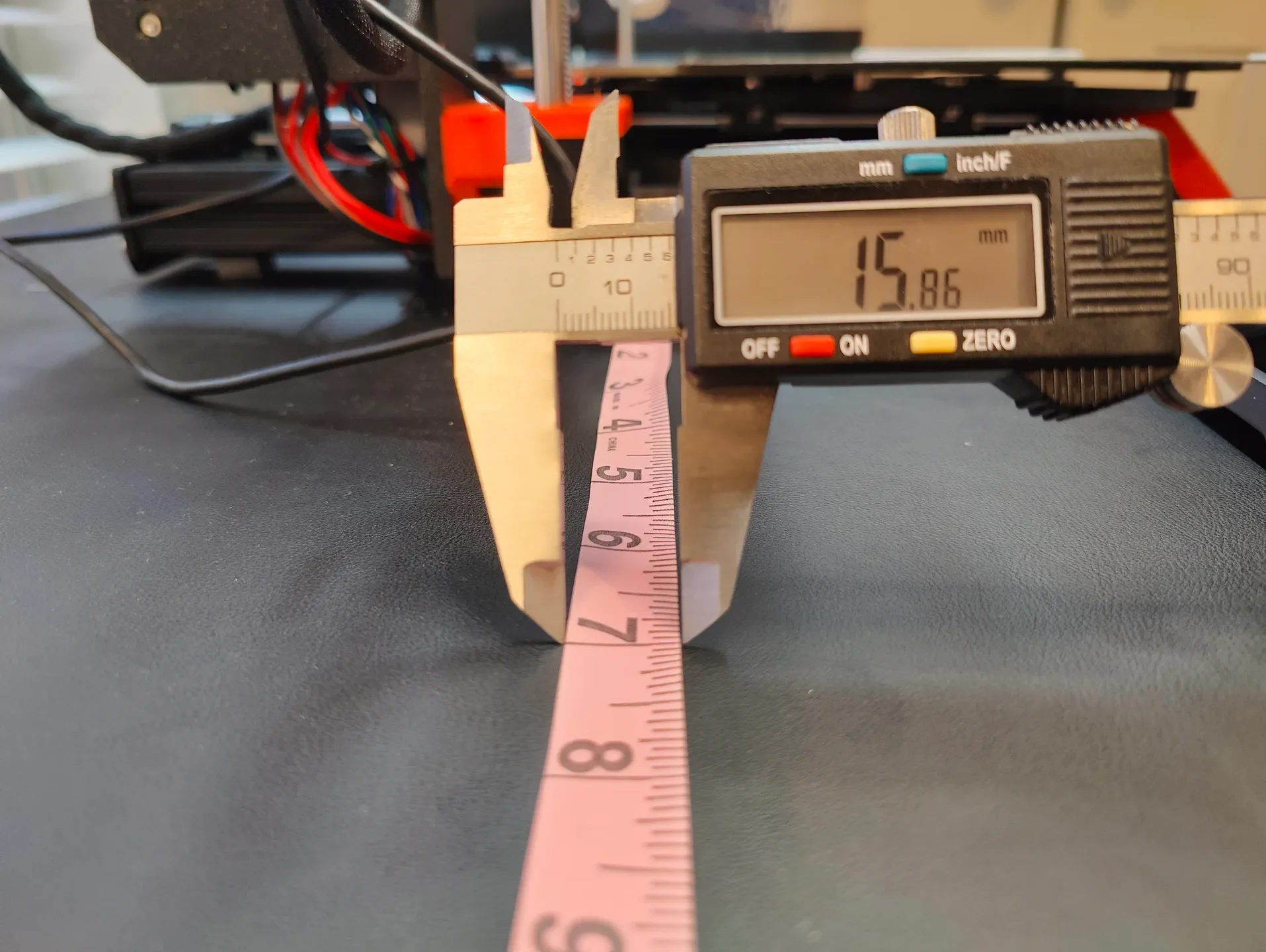

Шаг 1. Измерьте ширину ленты.
Шаг 2 — Распечатайте намоточную часть
Если вы используете файлы STL, выберите намоточную (внутреннюю) часть, высота которой равна или немного выше ширины вашей рулетки.

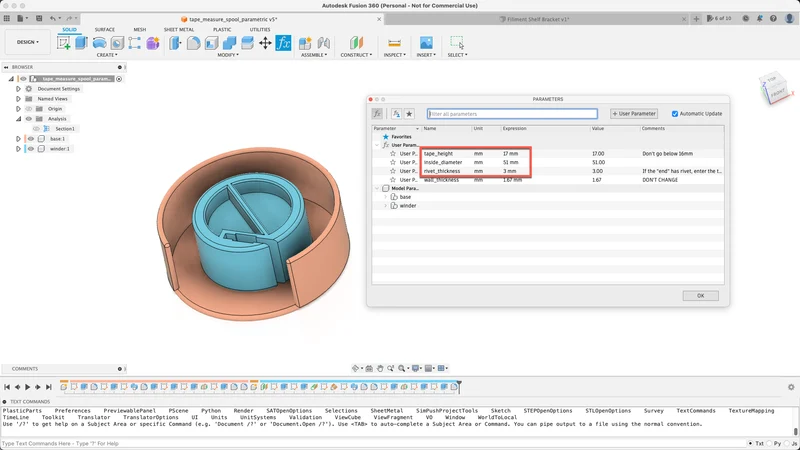

Если вы используете файл Fusion 360, откройте панель параметров и установите значение Tape_height в соответствии с вашими измерениями.
ПРИМЕЧАНИЕ. Если толщина меньше 16 мм, это начнет влиять на геометрию намоточного устройства. Возможно, он все еще будет функционировать, но в нем будут отсутствовать некоторые лица.
Распечатайте намоточную часть

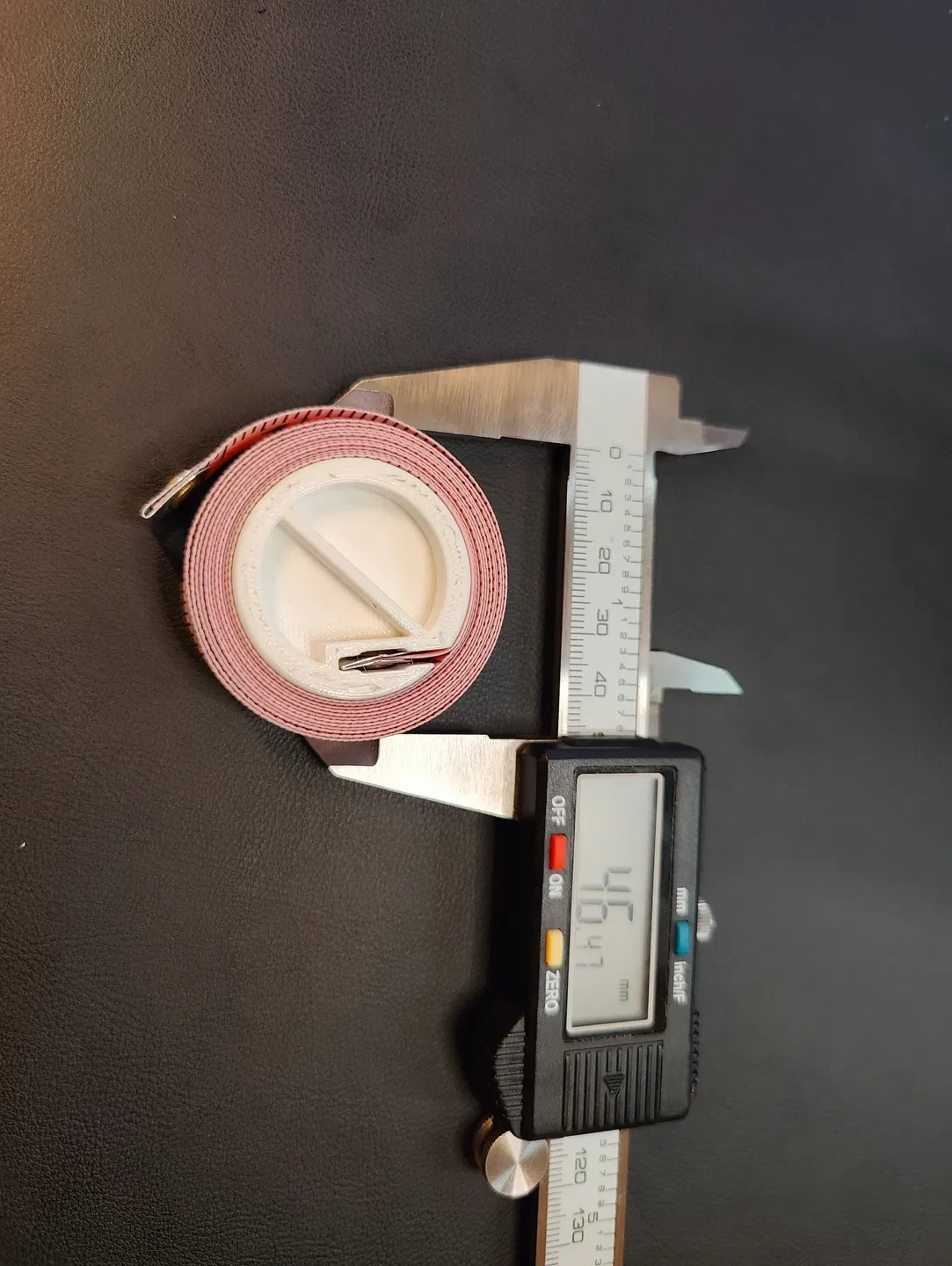

Шаг 3. Намота��те ленту и измерьте диаметр.

После того, как намоточная часть будет напечатана, намотайте на нее ленту, чтобы получить точное измерение общего диаметра.

Шаг 4 — Распечатайте основу
Если вы используете файлы STL, выберите основание, имеющее ту же высоту, что и намотка, которую вы напечатали, и диаметр, равный или немного превышающий ваши измерения.
Если вы используете файл Fusion 360, установите параметр Inside_diameter в соответствии с вашими измерениями.
Распечатайте базовую часть

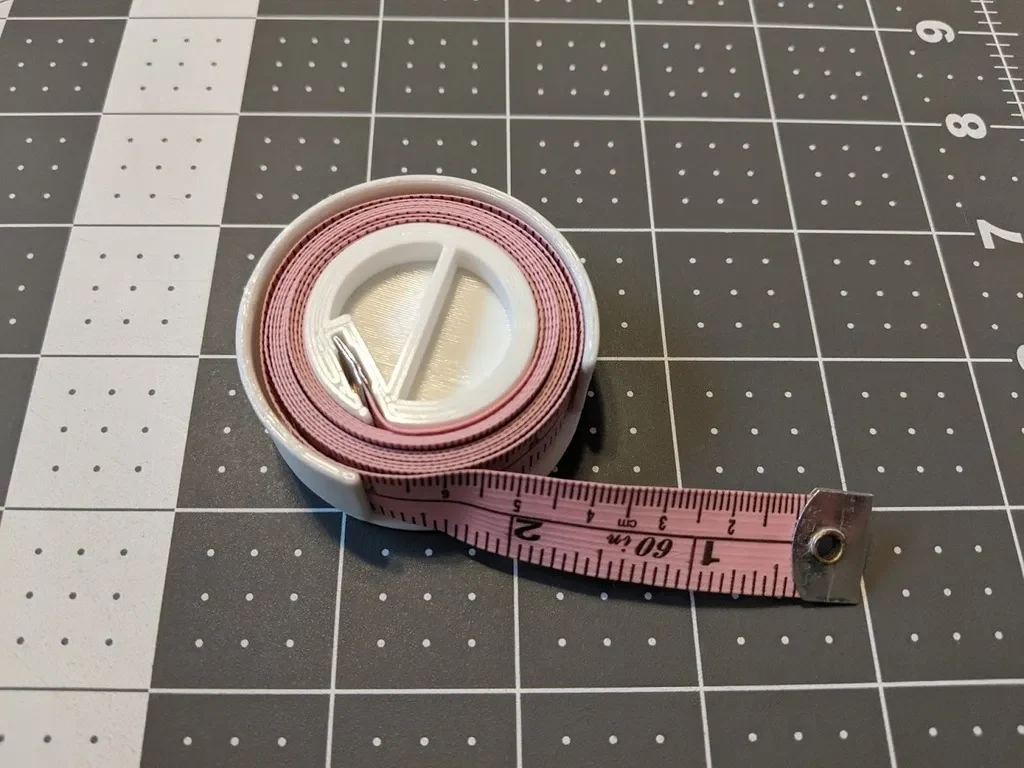

Шаг 4 — Сборка
аккуратно соедините детали вместе
намотайте свою ленту
наслаждайтесь
