JST Hub для Extrusions 2020 - подключение вентиляторов, с...

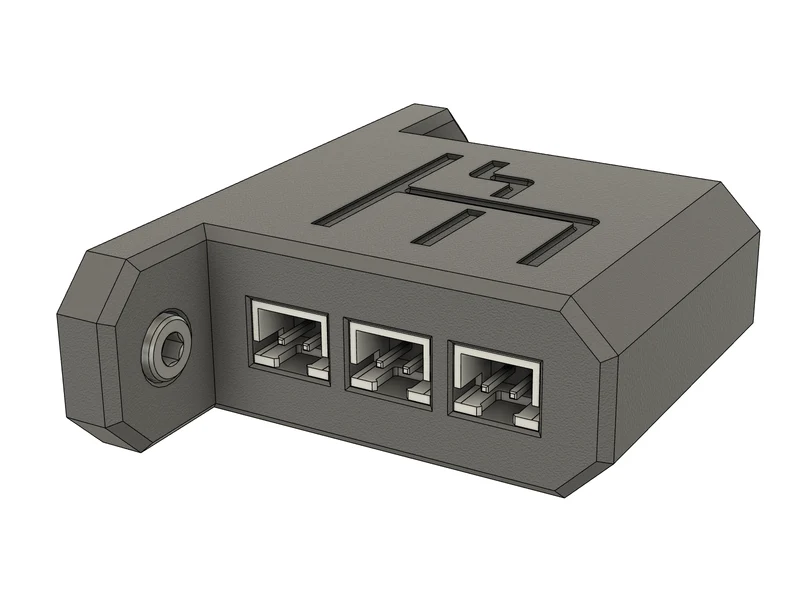

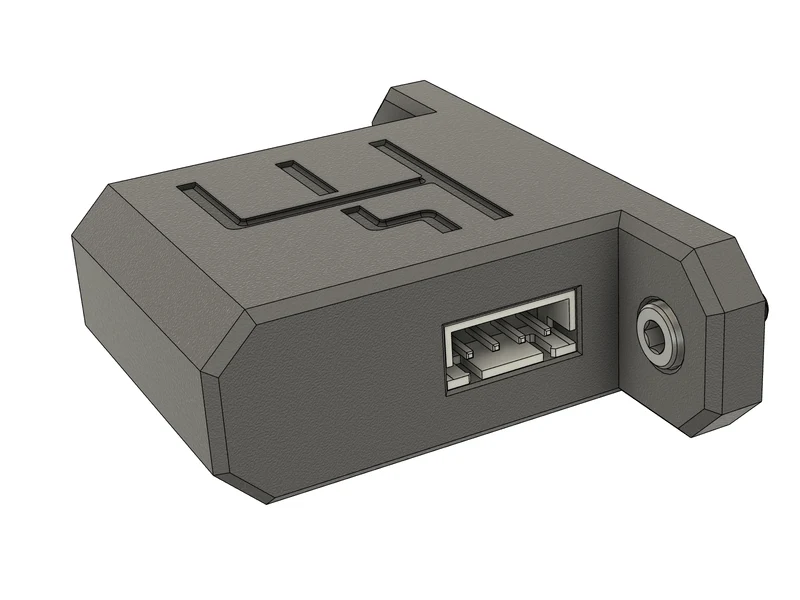

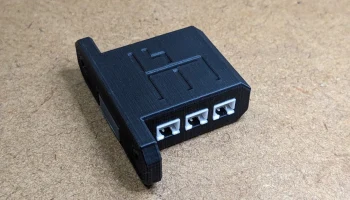

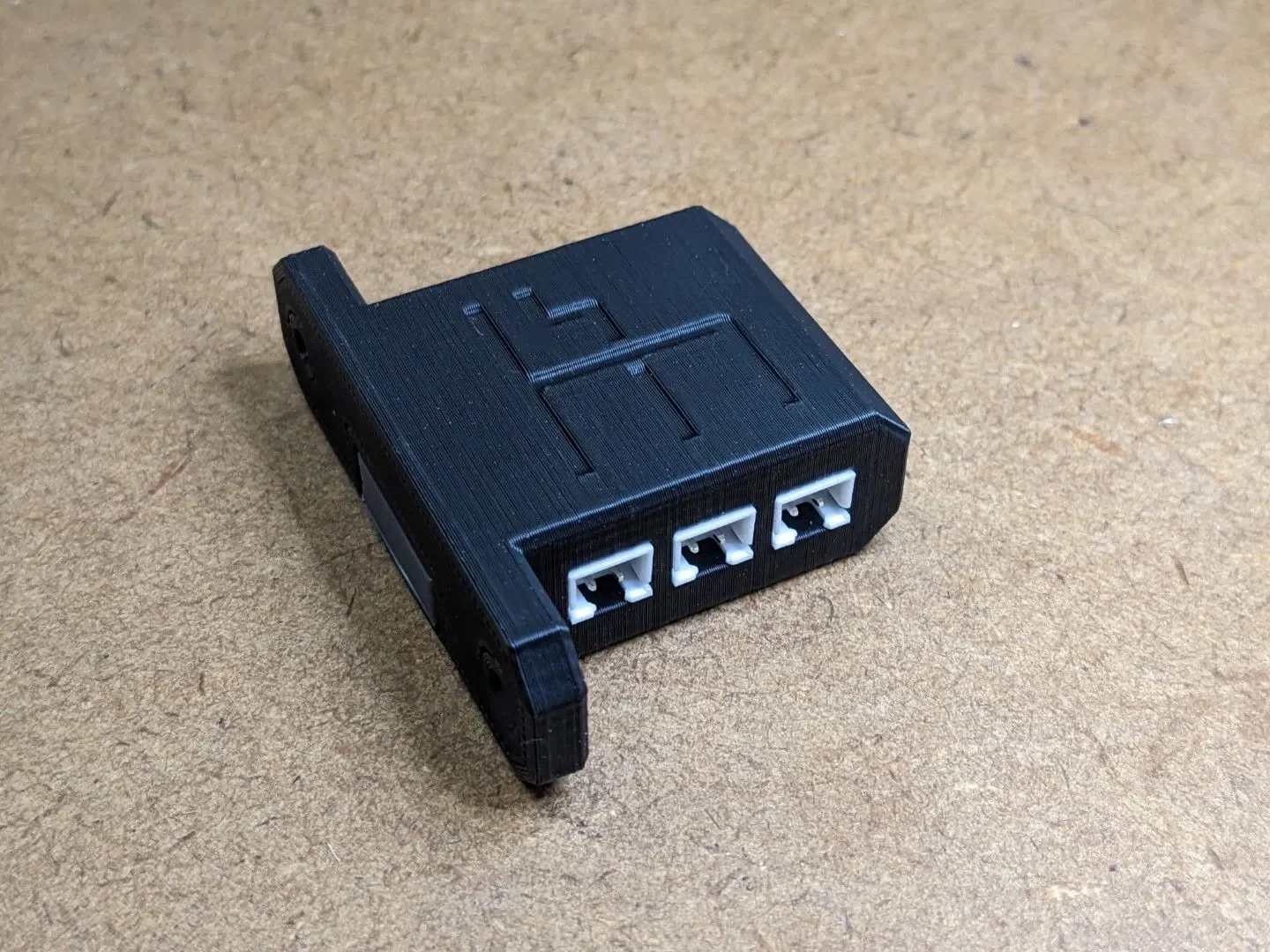

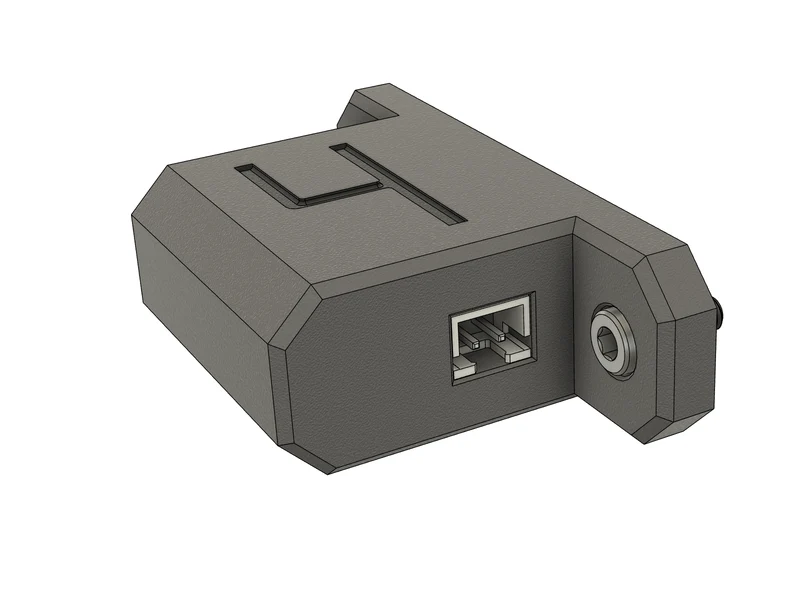

При добавлении системы фильтрации воздуха Nevermore и двух дополнительных вентиляторов на кровати мне не понравились решения по прокладке кабелей, которые я нашел. Я начал с разработки этих зажимов для прокладки кабелей, но из-за этого мне все еще не хватало подключаемого решения для кабелей вентиляторов. Использование Wagos казалось одним из вариантов, но они занимали слишком много места. Итак, я разработал этот необычный маленький JST-Hub .

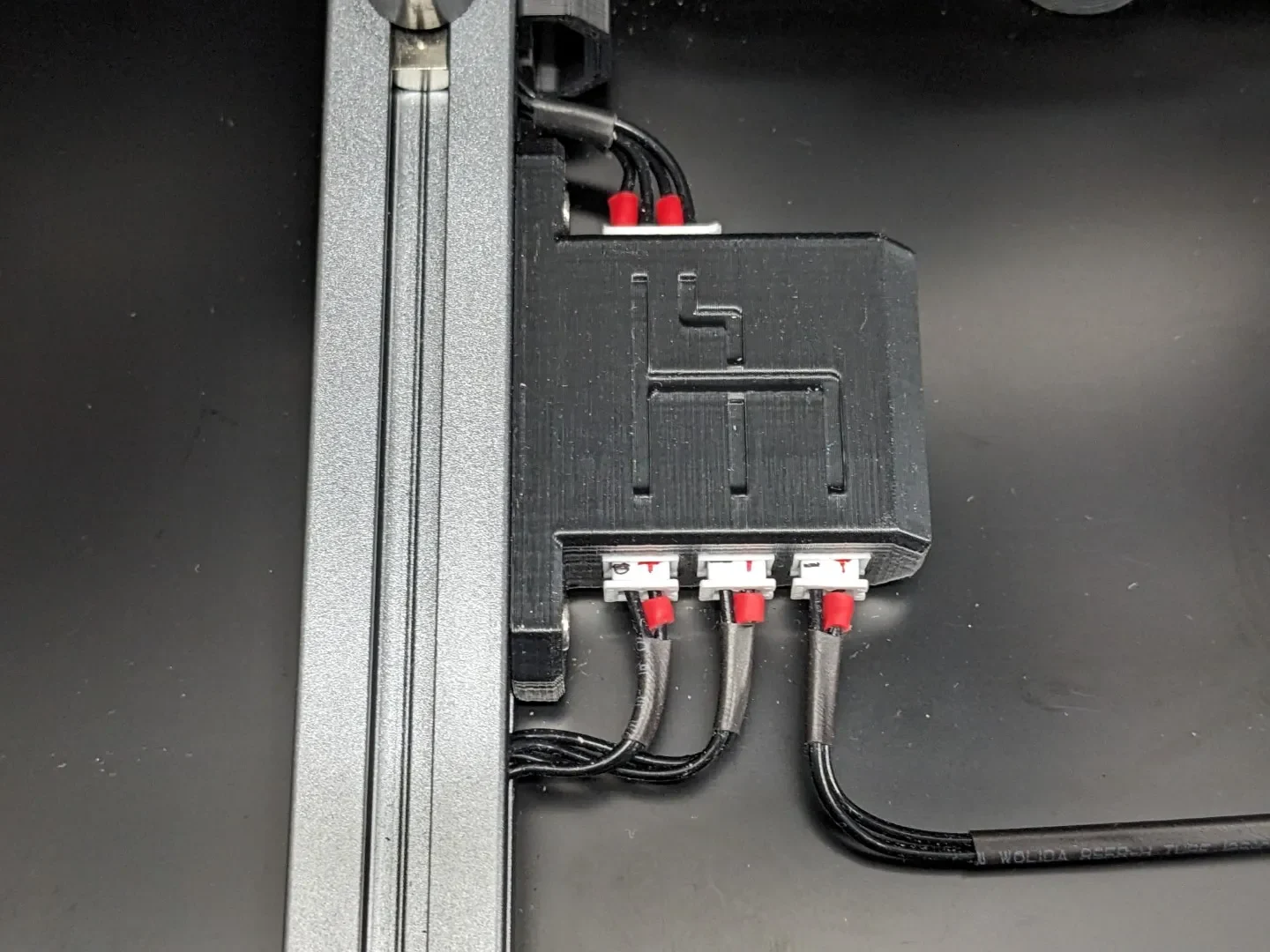

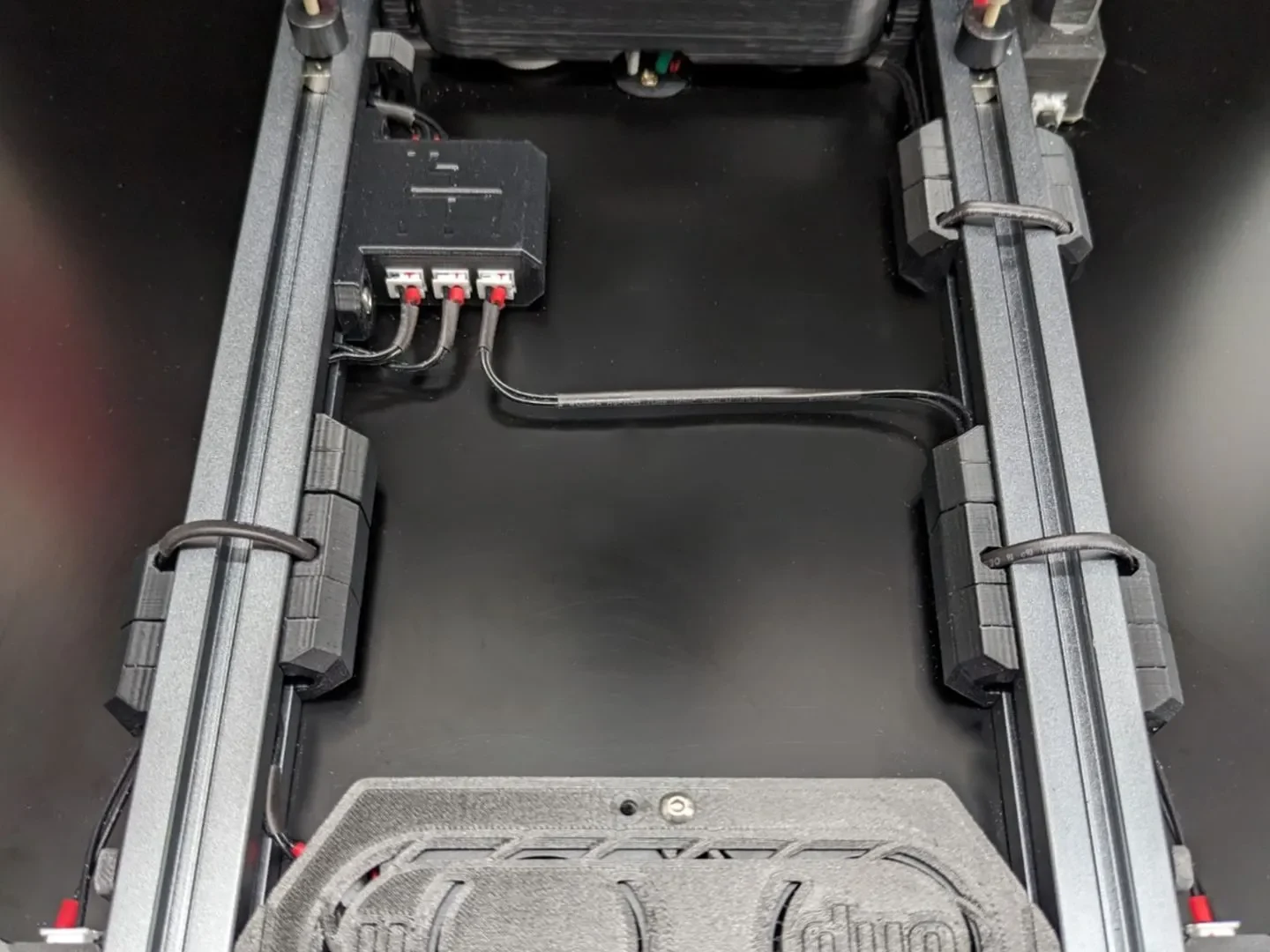

Он отлично подходит для управления кабельными соединениями вентилятора кровати, но, конечно, может использоваться и в других случаях. Дайте мне знать, что вы используете для публикации. Сделайте !
Поддержите меня: Пожалуйста, поставьте лайк, если вам действительно нравится эта модель и вы ее используете. Это очень помогает получить немного нити, необходимой для всех тестовых отпечатков при создании моделей, которыми можно поделиться с вами! И посмотрите другие мои модели, если собираете Ворон!
EVENmore — Стильные любители кроватей
Это стильный вентилятор для вашего принтера Voron, который идеально подходит к системе фильтрации воздуха Nevermore.
Модульные зажимы для укладки кабелей для профилей 2020 г.
Это полный набор зажимов для прокладки кабелей для экструзионных профилей 2020 года, которые используются во многих принтерах Voron и других принтерах.
Улучшенная док-станция и крепление для датчика Klicky Probe на печатной плате
Оптимизированная док-станция для датчиков и адаптер для крепления датчика Klicky на печатной плате.
Стильный чехол BTT Octopus Pro
Корпус для установки на DIN-рейку для вашего BTT Octopus Pro, который позволяет установить два вентилятора… и выглядит просто круто :-)
Крепление Voron для дисплея BTT HDMI 5 (работает с дверью Clicky Clacky Door)
Крепление дисплея Voron для BTT HDMI5, совместимое с Clicky Clacky Door (и стандартными дверями).
Модульные сетчатые вставки для решетки вентилятора Voron
Это набор сетчатых вставок и фиксаторов, которые добавят некоторую защиту и (конечно) привлекательный внешний вид вашему принтеру Voron.
Съемные сетчатые вставки для юбок Voron 2.4 и Trident.
Сетчатые вставки, которые можно прикрепить к стандартным юбкам Voron 2.4 и Trident — теперь в версиях 250, 300 и 350 :-)
Инструкции по сборке
спецификация

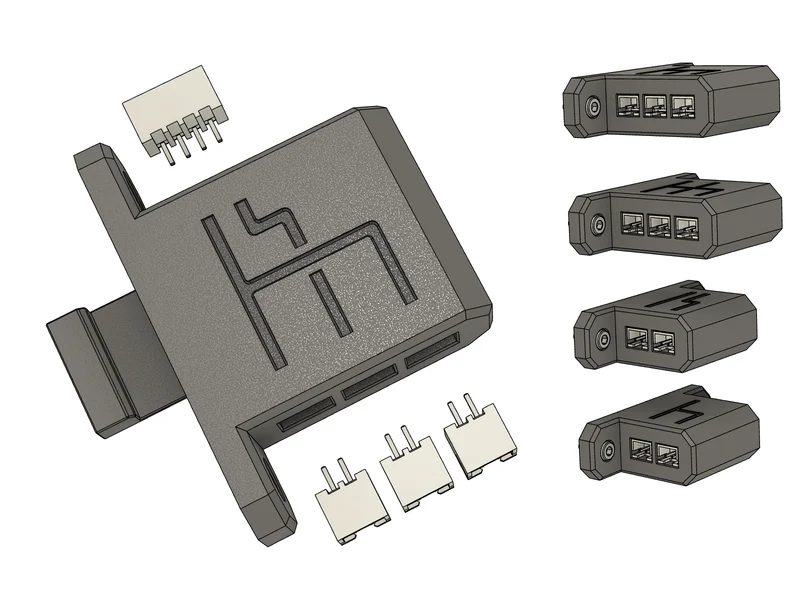

Разъемы JST-XH на ваш выбор (XH2P и/или XH4P)
M3*8 ПХК (2 шт.)
Т-образная гайка M3 (2 шт.)
Печать
Используйте стандартные настройки Ворона. И я бы порекомендовал добавить опору на длинный мост в конце отверстия ступицы.
Сборка
Что ж, на самом деле этапы сборки просты (следуйте фотографиям, даже если они не показывают последнюю версию — в показанной ступице отсутствует выемка для облегчения открытия):
Провода должны быть достаточно длинными, чтобы их м��жно было припаять, и достаточно короткими, чтобы их можно было подключить к концентратору.
Проверьте ориентацию разъемов JST и припаяйте провода к «верхней стороне» контактов — стороне, отмеченной красным на чертеже САПР. В противном случае у вас могут возникнуть проблемы с вставкой JST в концентратор. (Нажмите на изображение, чтобы увеличить)
А на модели есть схема, на которой указано, как предполагается подключение пр��водов.
Вот и все!
