Модель с цилиндрическим замком

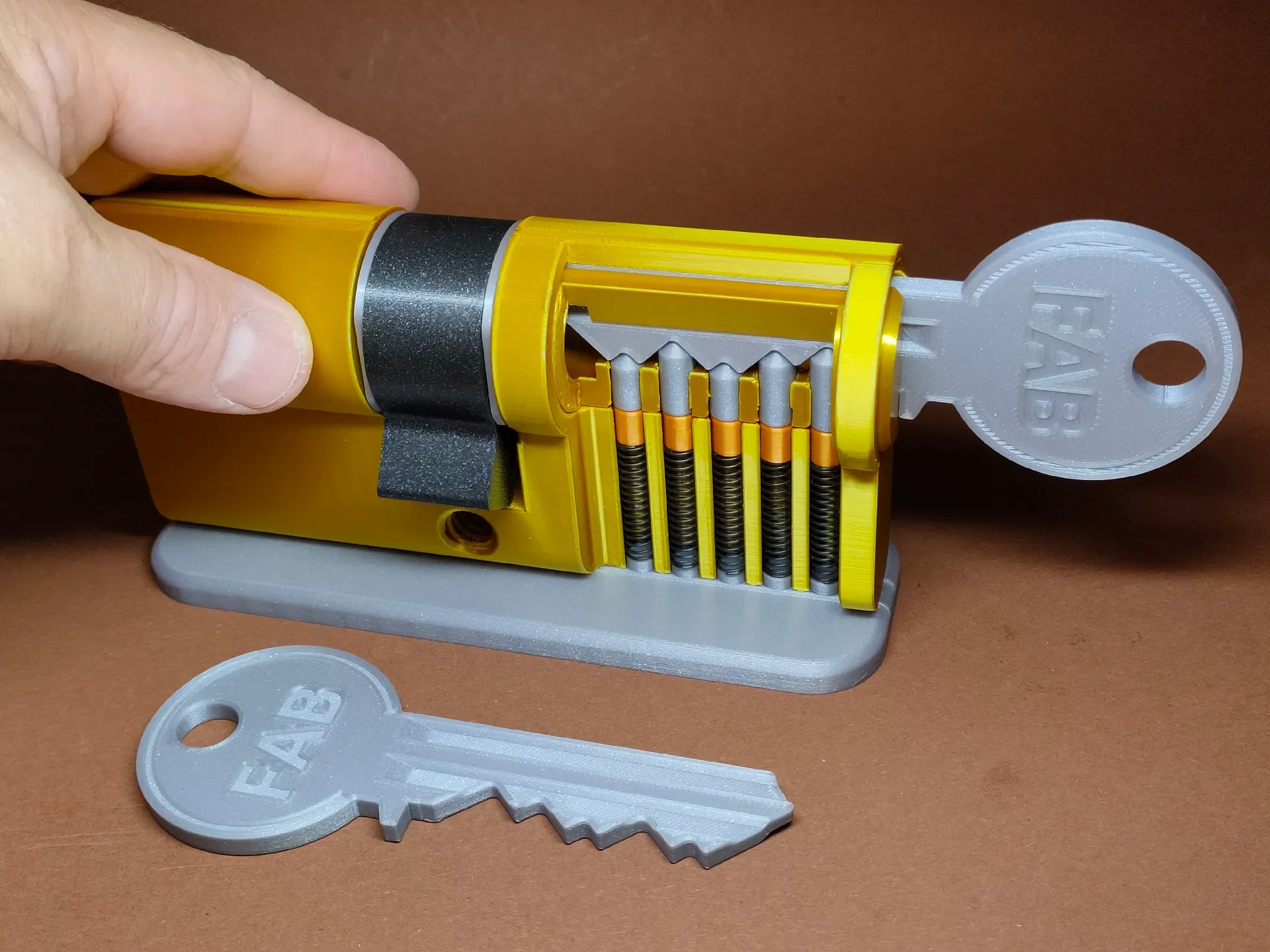

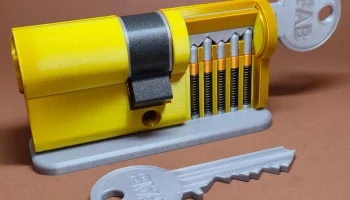

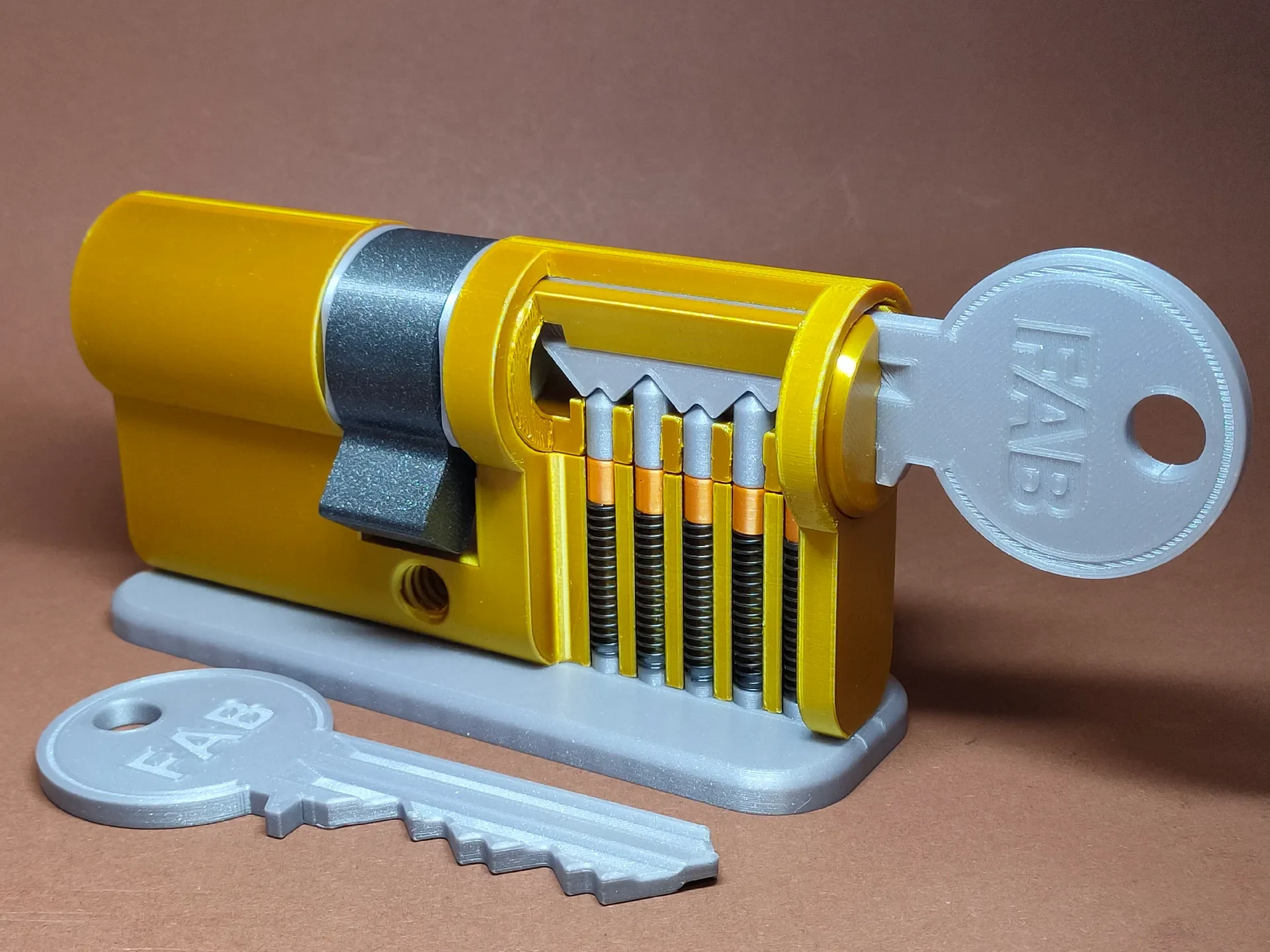

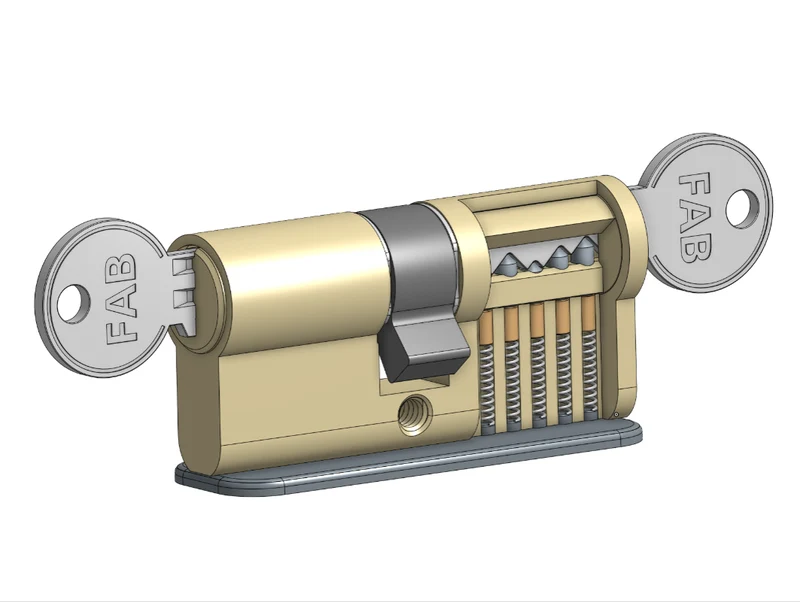

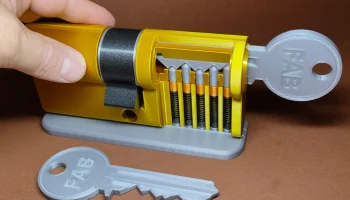

Модель цилиндрического замка в масштабе 2,4:1.
Я сделал эту наглядную модель замка с ключом, чтобы помочь вам понять функцию механизма открытия и закрытия двери.
Видео инструкция по сборке:
Меня всегда восхищали механические вещи, то, как они работают и для чего используются. Меня заинтересовал замок с цилиндрическим ключом, особенно потому, что такая маленькая вещь может защитить очень многое — ваш дом, имущество, безопасность и конфиденциальность. Вот я и рассмотрел это механическое чудо более подробно.
Конечно, из-за этого я разобрал и повредил один из оригинальных замков.
Эта модель более требовательна, особенно к постобработке деталей после печати — снятию поддержек, которые были необходимы для некоторых деталей, их очистке, сглаживанию.
В основном печатные слои сильно увел��чивают трение между деталями, поэтому я использовал смазку.
Мне удалось переместить свою модель, поначалу я был настроен скептически, но результатом доволен.
Надеюсь и у тебя получится, буду очень рад
Масштаб модели 2,4:1.
Размеры модели 160 Х 75 Х 41 мм без подставки.

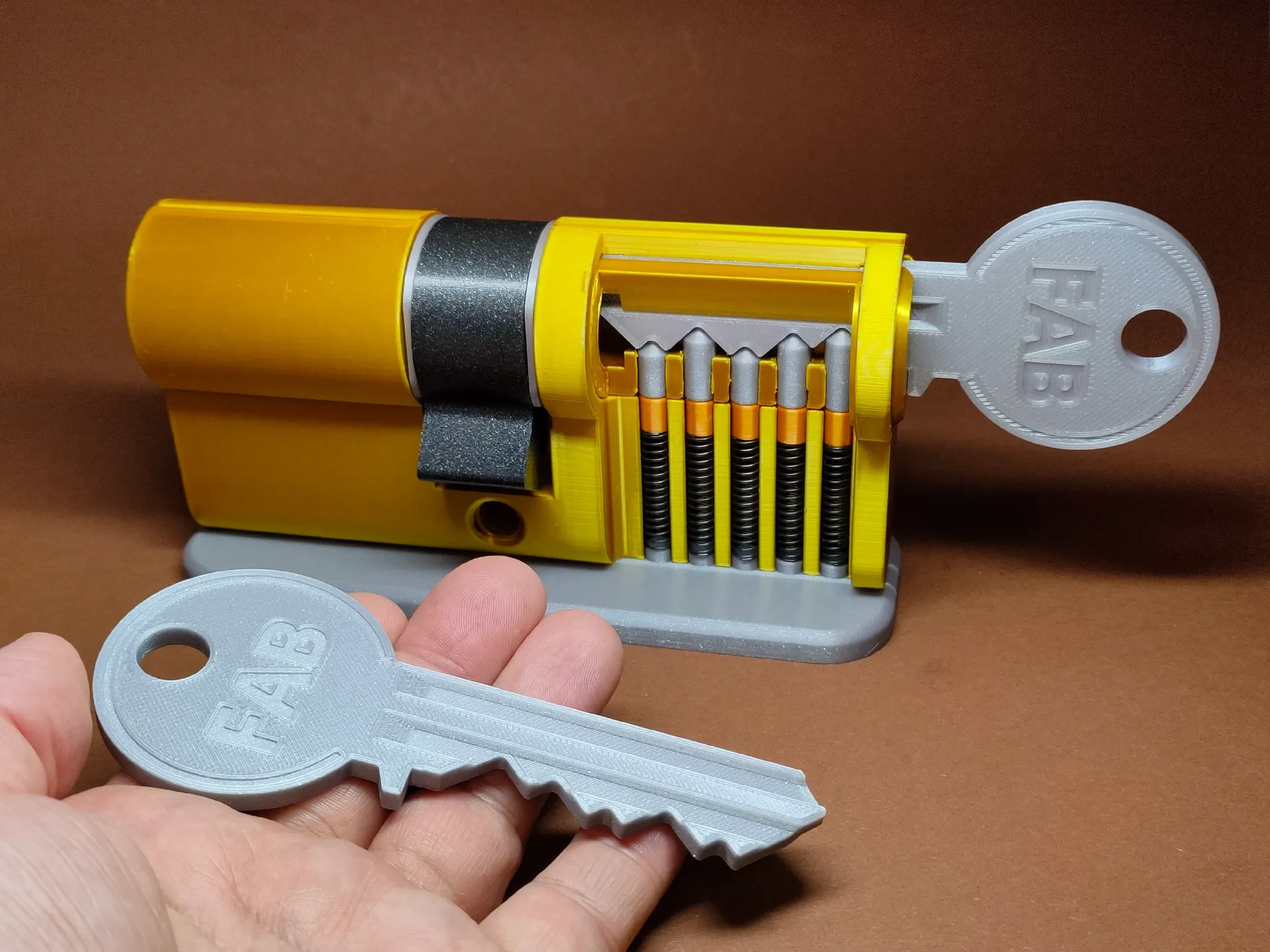

Длина ключа 124 мм.
Обработал по инструкции в видео
Вам понадобится 10 штук пружин 7х35мм и 3 штуки М3х10мм, 1шт М4х15мм.
Соедините детали сцепления A+B винтом M4x15 мм, чтобы они могли свободно вращаться.
Проставка входит в длинный ствол
Так же, как вы вставляете ключевые штифты в длинный ствол, зеркально отразите их в коротком стволе, затем средние штифты, пружины и закройте штырями на концах.
Некоторые детали имеют опоры, я залил G-код с настройками
Важно! Вытаскивая ключ, придерживайте цилиндр, он лучше вытянется
Добавлено!!!
Модифицированное утолщенное зажимное кольцо для предотвращения смещения цилиндра при извлечении ключа.
Названия частей:
Надеюсь, я ничего не забыл, если да, то спрашивайте. Запись этой модели меня утомила, собираюсь отдохнуть и набраться сил для новой модели!
Пружины я купил в супермаркете ОБИ, но нашел и другой источник:
https://nl.aliexpress.com/item/1005006970672268.html
https://www.amazon.com/Diameter-Stainless-Compression-Spring-Length/dp/B0B7DX4K3N
