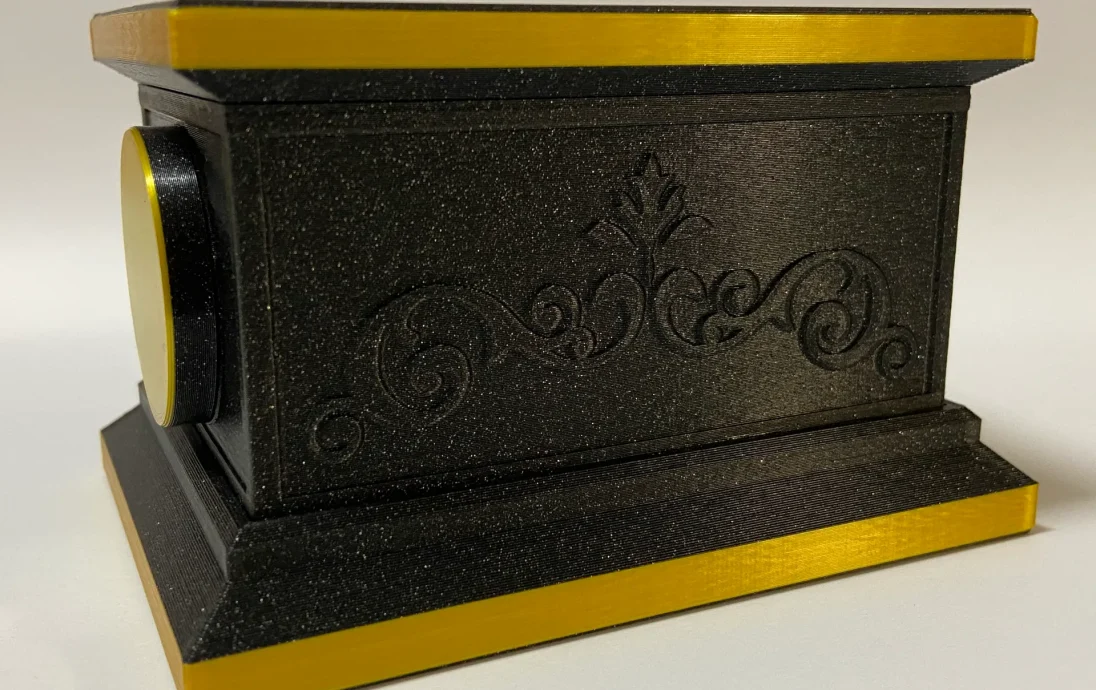

Пазл-хранилище с секретным отделением
Если вам нравится моя работа и мои модели, пожалуйста, оставьте мне чаевые/пожертвования. Это поможет мне продолжать создавать для вас потрясающие модели бесплатно.
https://paypal.me/muddymaker
Пазл Vault с секретным отделением. Никаких опор не требуется. Все файлы ориентированы правильно для печати.

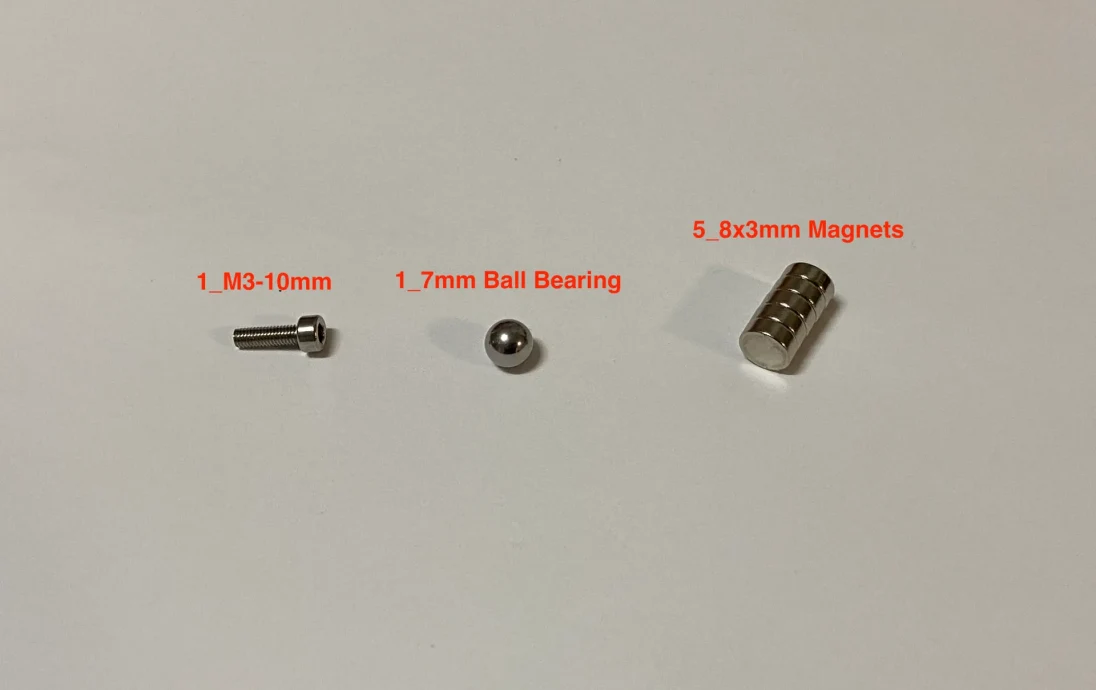

Вам потребуется;
1 крепеж М3х10мм
1 шарикоподшипник диаметром 7 мм.
5 неодимовых круглых магнитов 8х3мм.

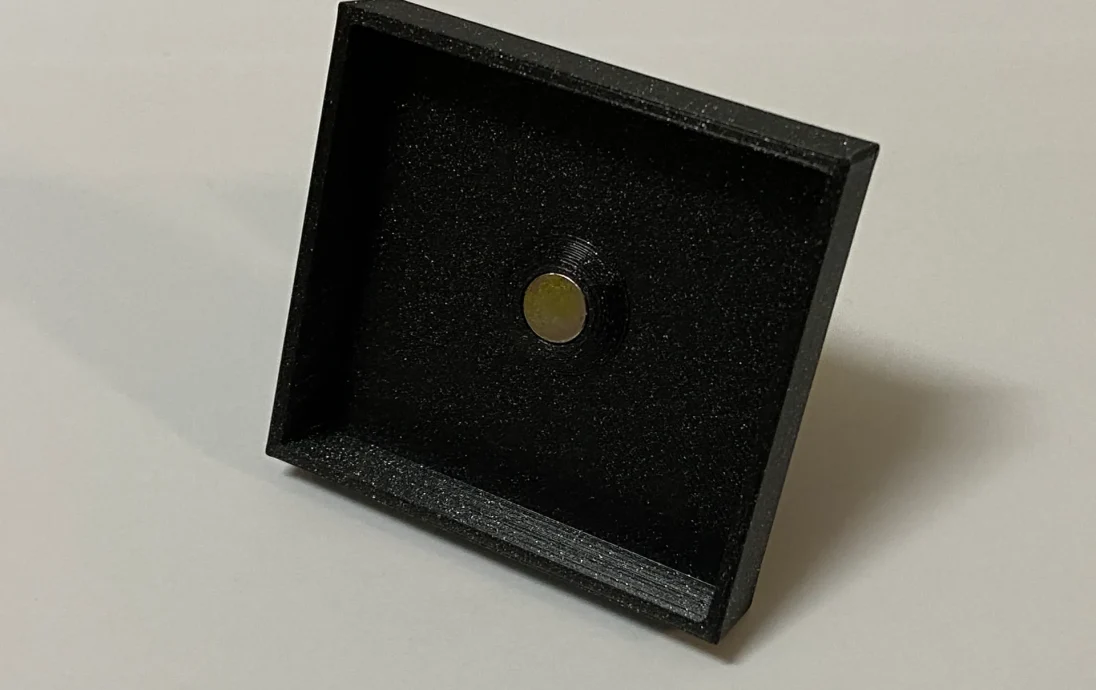

Прежде чем приклеивать магниты, убедитесь, что они правильно ориентированы для притяжения. 2 находятся в средней части, 2 — в медальонах и 1 — в нижнем секретном отделении.
Суперсклейте среднюю и нижнюю части вместе.

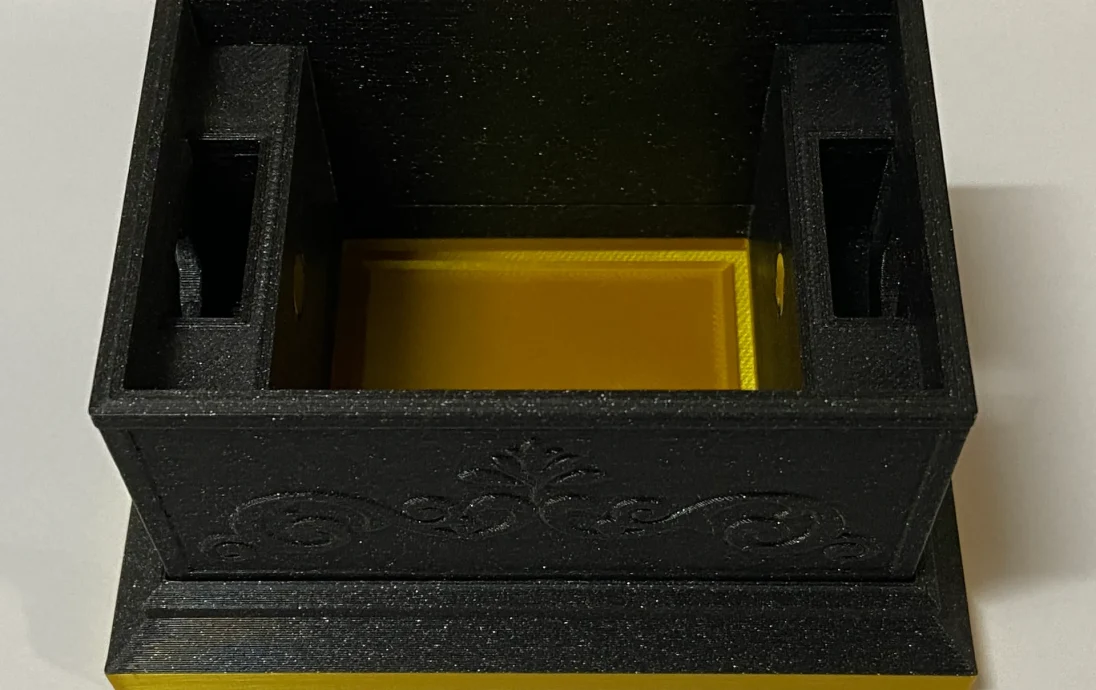

Конструкция не требует пояснений, используйте изображения для справки, все может подходи��ь только в одном направлении, за исключением замка верхней крышки, небольшой выступ которого должен быть обращен к нижней части коробки при установке.

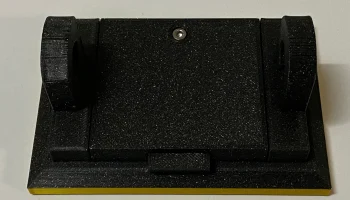

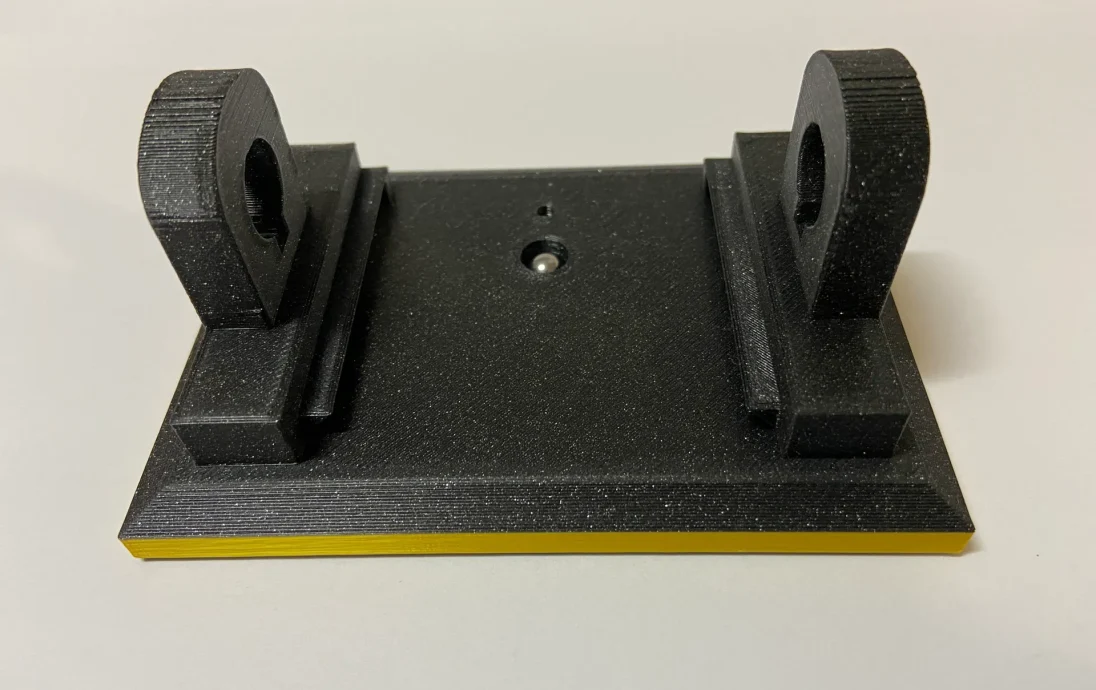

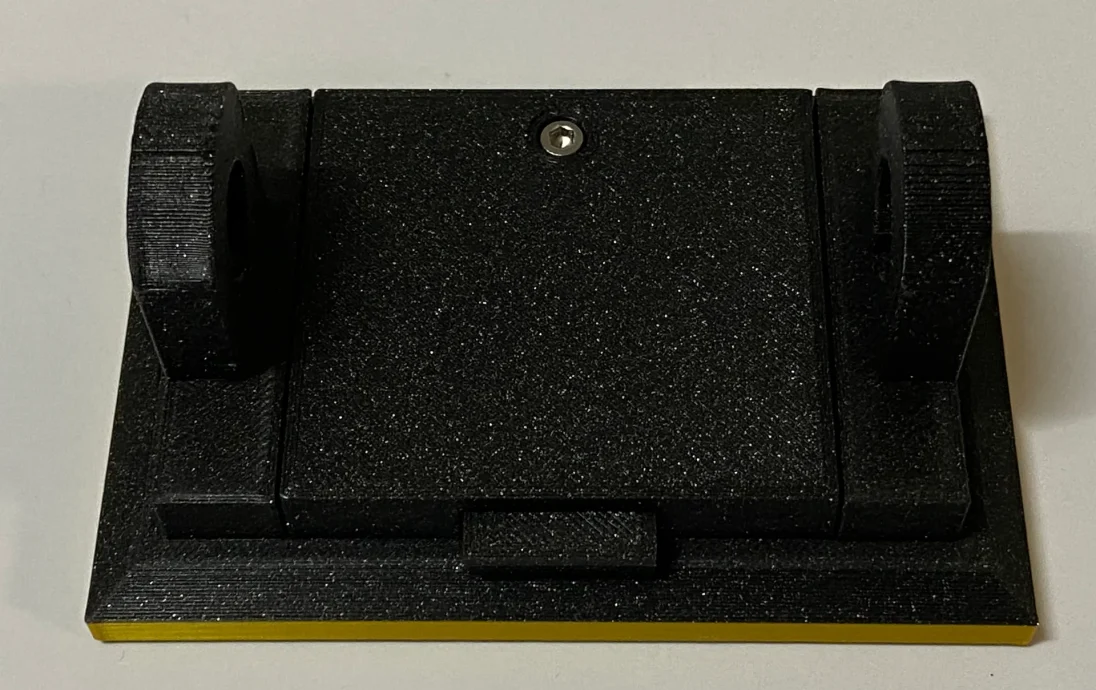

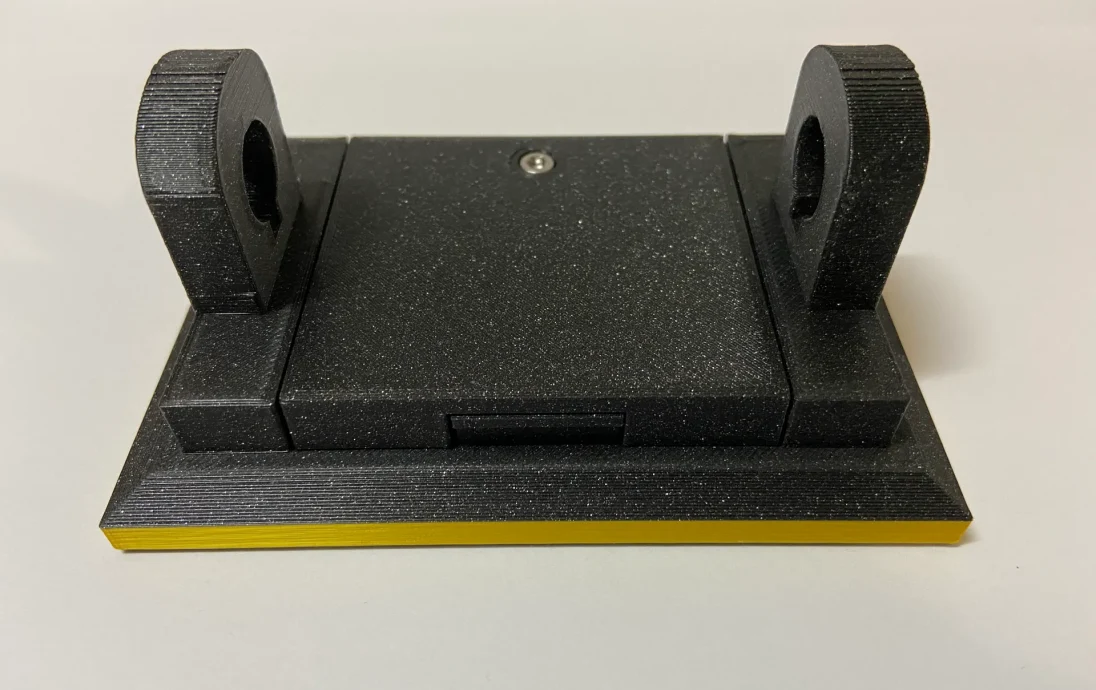

Плавающий шарикоподшипник в крышке фиксирует крышку, когда ящик находится в вертикальном положении. Чтобы поставить крышку на коробку, необходимо перевернуть ее, нажать на замок до упора, а затем поставить коробку на крышку. Затем поверните коробку и крышку вертикально, и шарикоподшипник встанет на место, зафиксировав его.
Разблокировка осуществляется в порядке, обратном описанному выше, за исключением того, что вам также придется повернуть всю коробку в одну сторону, чтобы замок крышки втянулся и освободил крышку.

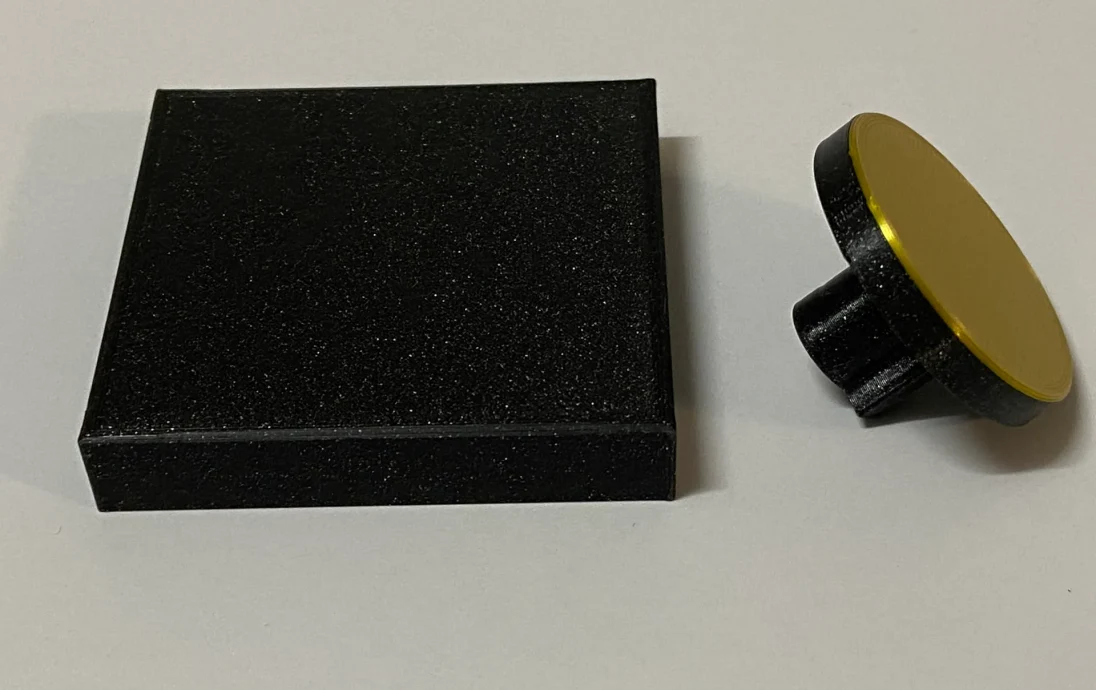

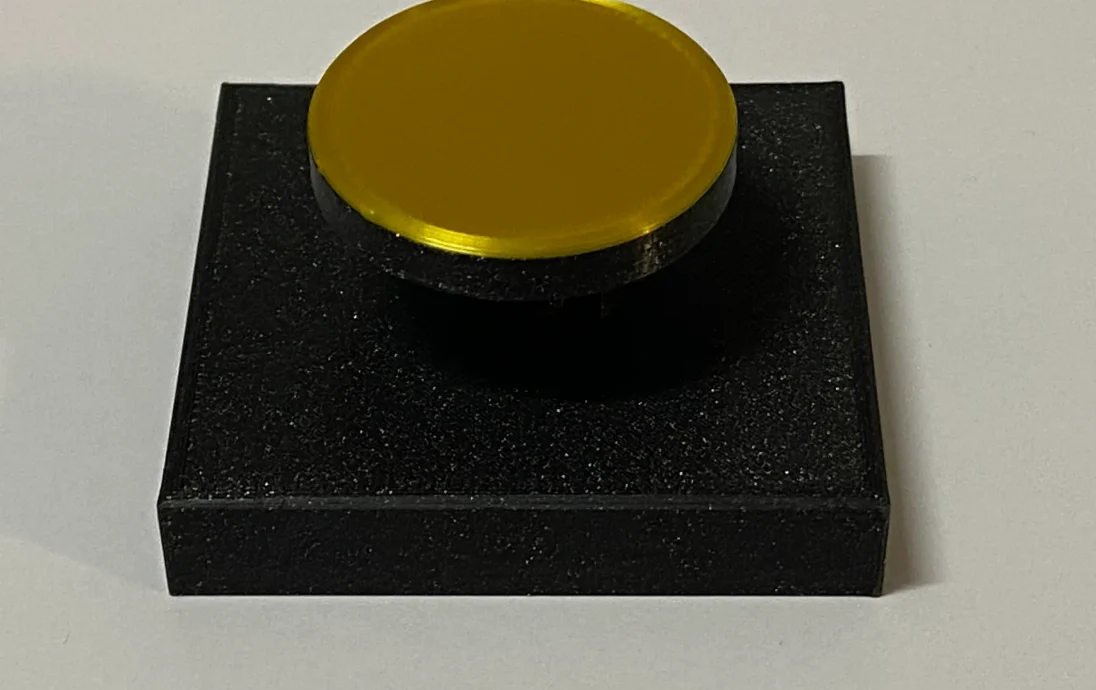

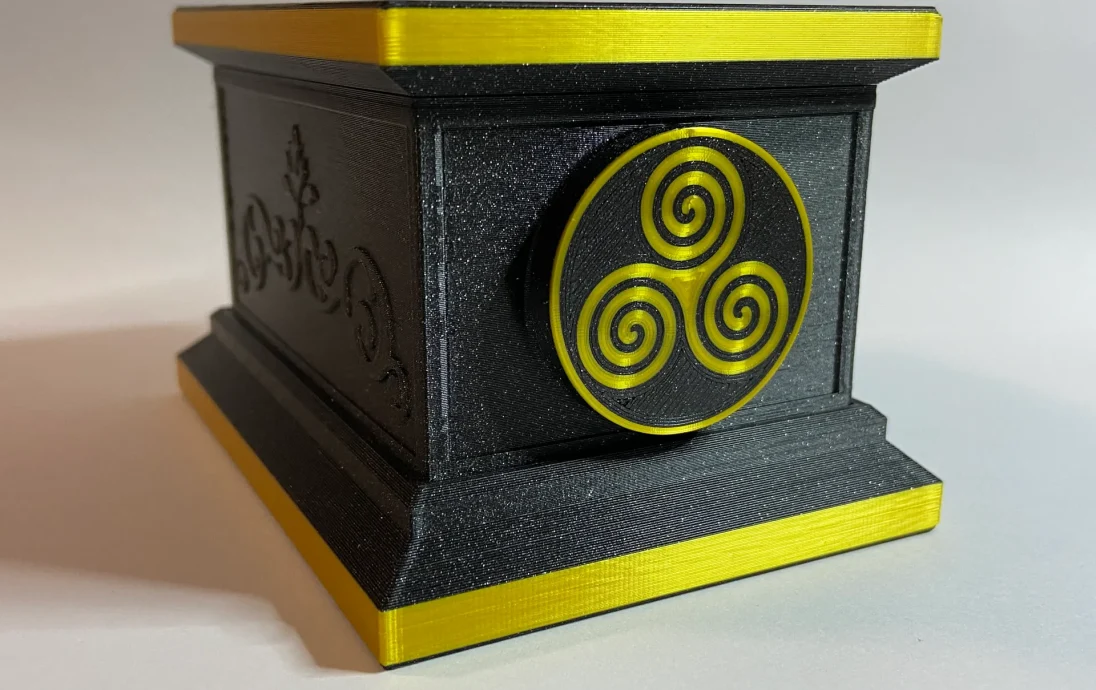

Используйте медальон, чтобы получить доступ к секретному отсеку, как показано на видео.
Файлы MMU включены для средних свитков и боковых медальонов.
Узор, который виден на крышке и нижней части головоломки Aztec Vault, — это просто настройка в Prusa Slicer. В настройках заполнения установите тип нижнего слоя на «Спираль октаграммы».
ОБНОВЛЕНИЕ: добавлена система двойной блокировки крышки и механизм для более надежной фиксации крышки в запертом состоянии. Вам понадобится дополнительная застежка M3 диаметром 10 мм. В остальном коробка такая же. Это тот же принцип, что и крышка с одним замком, за искл��чением того, что она более безопасна, и если вы хотите ее разблокировать, просто переверните всю коробку вверх дном и покачайте крышку, и она откроется.
Удачной печати.
